• Замените шпильки M16 и резьбу M6 друг на друга；
• Обычно используется в направляющей серии ООПи горизонтальном наклонном столе, соединительном кронштейне удлинителя；
• Диаметр отверстий 4 Ø3,1 мм для обеспечения дополнительного усилия при затягивании гаечным ключом；
• Прочная конструкция из нержавеющей стали；

Преобразовательные винты серии PBM16 используются для сборки и переоборудования 2 компонентов с различными стандартами резьбы M16 и M6.Как направляющая серии OOP, так и горизонтальный наклонный стол серии BK60A могут использоваться с переходными винтами для преобразования обычной резьбы M6.

Техническое описание:

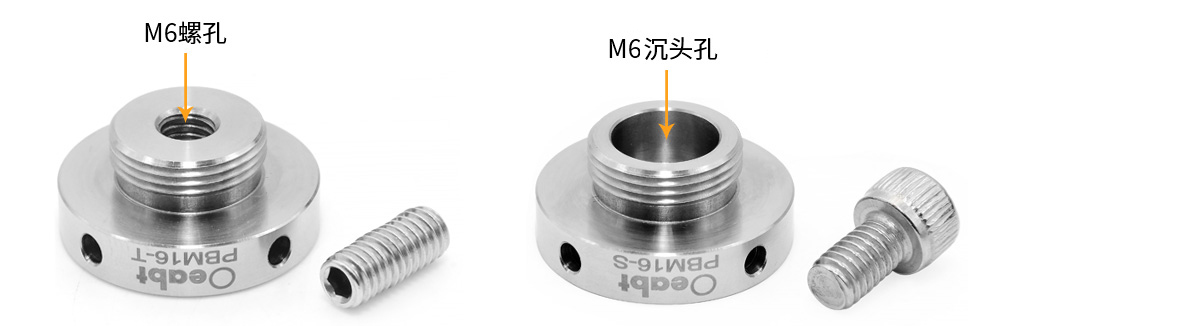

Конверсионные винты серии PBM16 используются для сборки и преобразования 2 компонентов с различными стандартами резьбы M16 и M6.Внешняя резьба M16 на одном конце переходного винта, а в центре имеется сквозное отверстие, подходящее для винта M6.PBM16-T имеет резьбовое отверстие M6 в центре, а для соединения узла используются крепежные винты M6.В центре PBM16-S находится отверстие с потайной головкой Ø5,8 мм, а для соединения компонентов используются саморезы M6. Отверстие диаметром 3,1 мм с 4 сторон обеспечивает дополнительное усилие при затягивании.

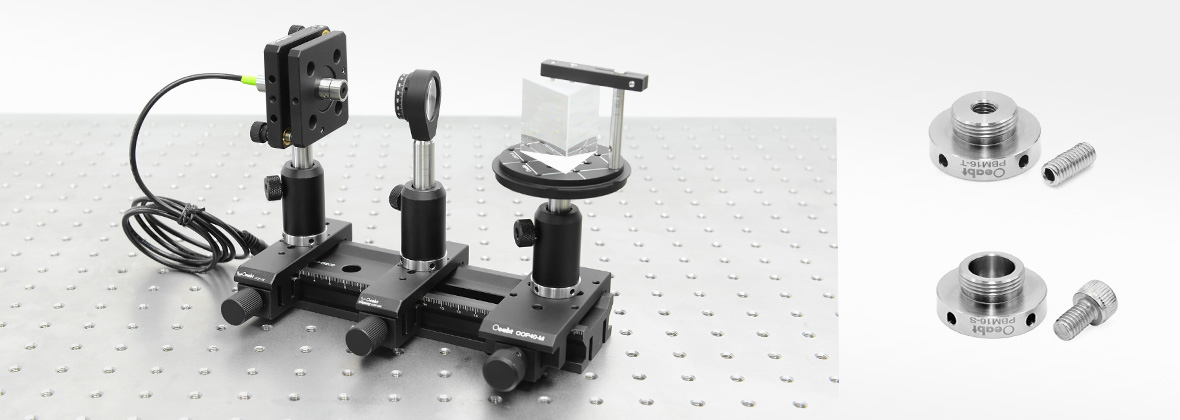

Как направляющая рейка серии OOP, так и горизонтальный наклонный стол серии BK60A могут использоваться с переходными винтами для преобразования обычной резьбы M6.

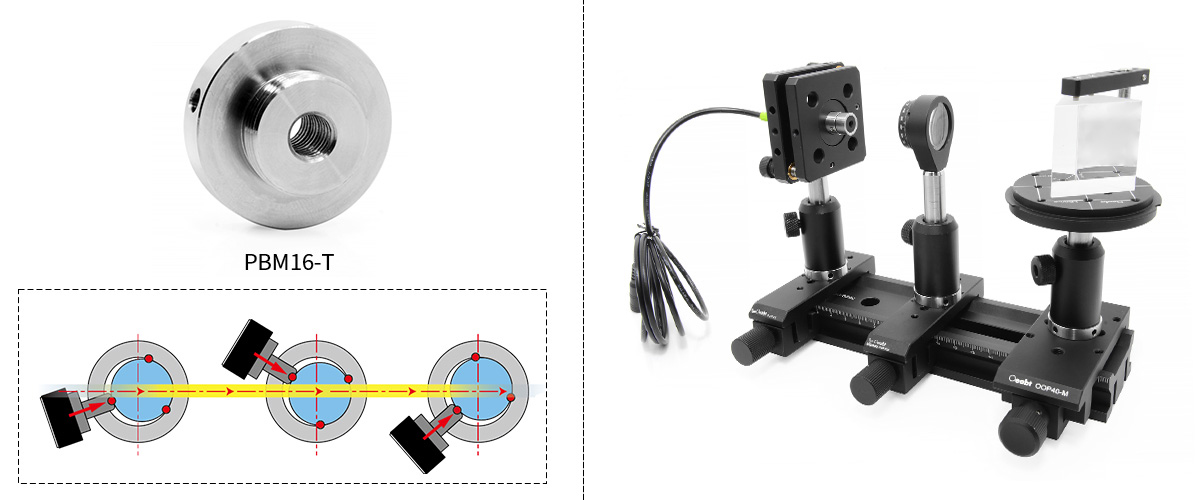

Для многокомпонентных соединений, применяемых к оптической оси на направляющей рейке, PBM16-T соединяется с узлом своей центральной резьбой, что делает невозможным унификацию направления контакта установочного винта со стороны корпуса кронштейна удлинителя, что приводит к отклонению траектории оптической оси. PBM16-S позволяет избежать подобных ситуаций. Конструкция отверстия с потайной головкой позволяет пользователю подключать и затягивать винты от нижнего конца вверх при определении фиксированного направления удлинителя.

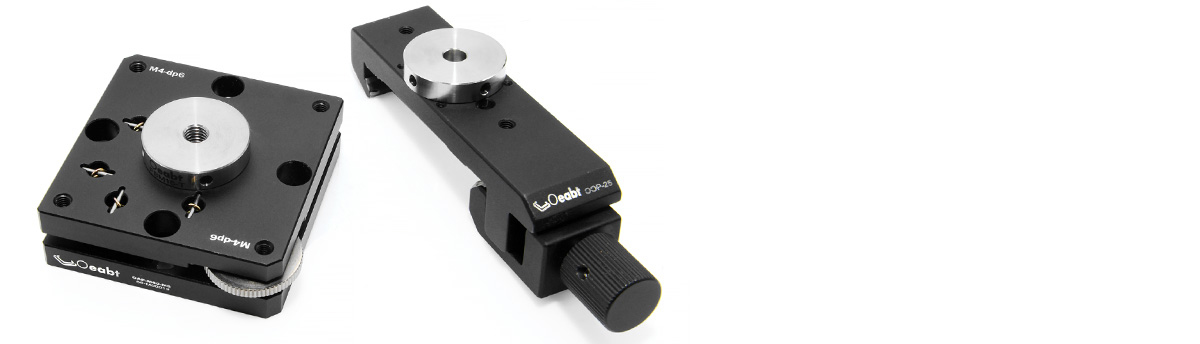

Сборка:

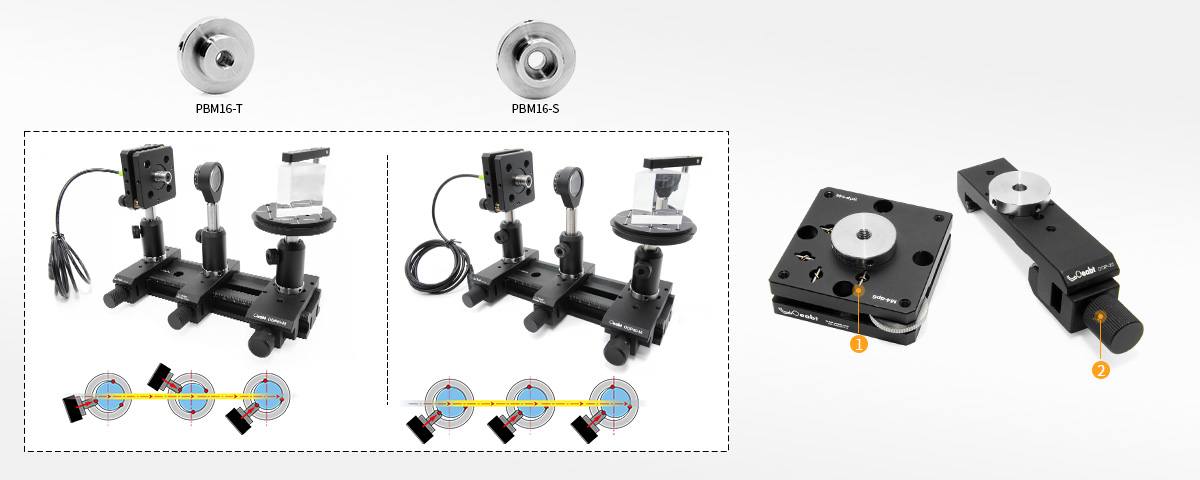

Пример применения:

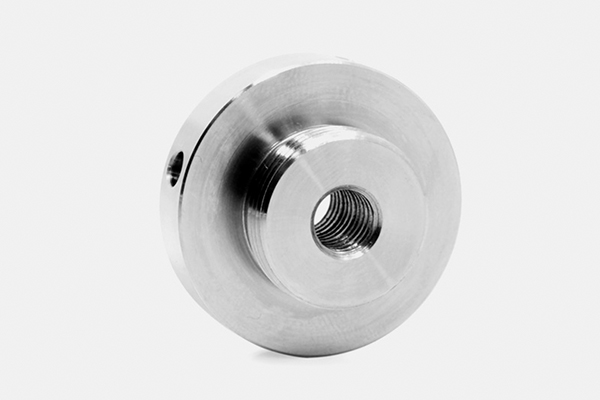

Модель PBM16-T/PBK26-S

Стандарт: Ø26,6*12,1 мм

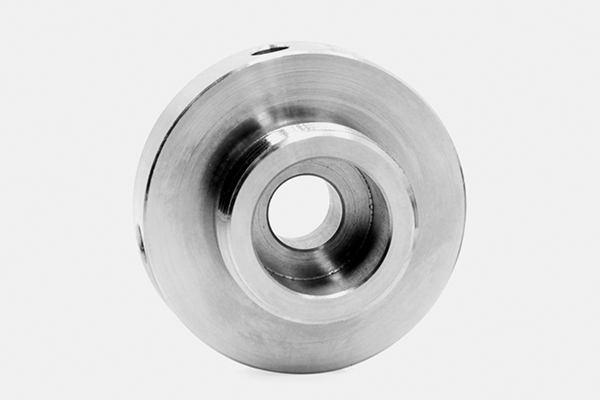

Модель PBM16-S

Стандарт: Ø26,6*12,1 мм
