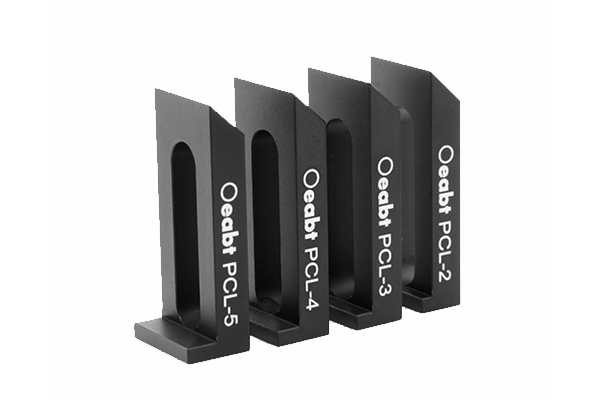

- Платформенный пресс-блок, различная высота по желанию заказчика；
- Адаптируйтесь к любой форме монтажных отверстий, чтобы сократить время установки компонентов；
- продаются 2 пары；
- Поставляется с 1 винтом-заглушкой M6 и шайбой；
Крепежные брикеты очень полезны при изготовлении оптико-механических компонентов, адаптируются к любой форме монтажных отверстий и облегчают удержание компонентов в виде блоков с вогнутыми / выпуклыми пазами, что сокращает время установки компонентов.
|
параметр
|
ПКЛ-2
|
PCL-3
|
PCL-4
|
PCL-5
|
|
Технические характеристики (мм)
|
38.1*16.0*7.8
|
38.1*16.0*8.8
|
38.1*16.0*9.8
|
38.1*16.0*10.8
|
|
Толщина зажима
|
2 мм
|
3 мм
|
4 мм
|
5 мм
|
|
Потайной паз
|
Ø6.7 мм * 28,3 мм
|
|
вес
|
6.2г
|
6.2г
|
6.3г
|
6,6 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

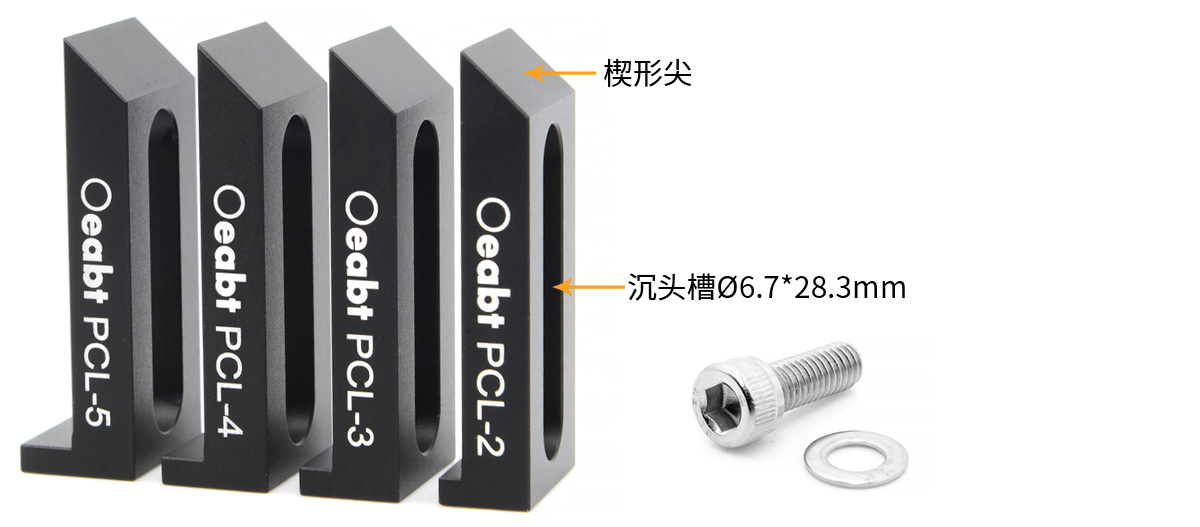

Крепежные брикеты очень полезны при изготовлении оптико-механических компонентов, адаптируясь к любой форме монтажных отверстий для сокращения времени установки компонентов. Передний конец пресс-блока имеет клиновидный наконечник, который удобен для прессования и удержания компонентов в виде блоков с вогнутыми / выпуклыми пазами. Центральный потайной паз имеет диаметр 6,7 мм * 28,3 мм. Пресс-блок может использоваться в сочетании с изделиями оптического оборудования толщиной 2-5 мм. Для сжатия используйте прилагаемые винты с колпачками и шайбы.

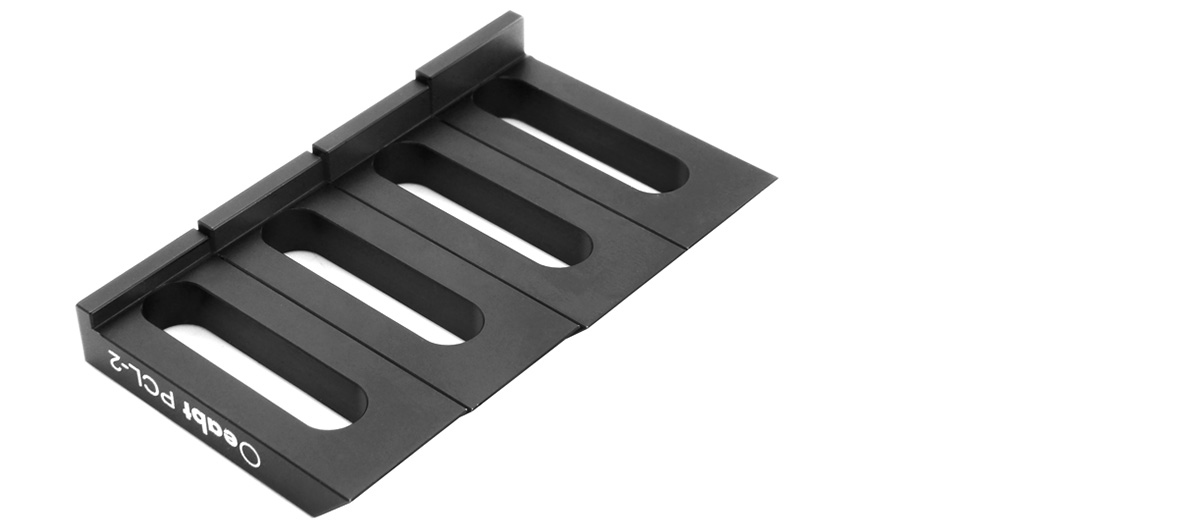

Доступны различные высоты зажима:
Сборка:

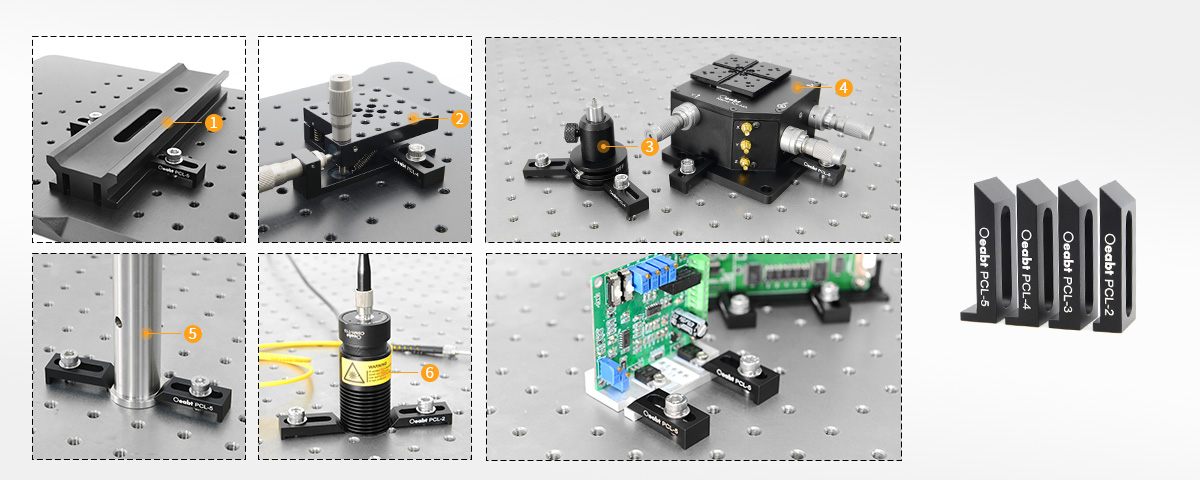

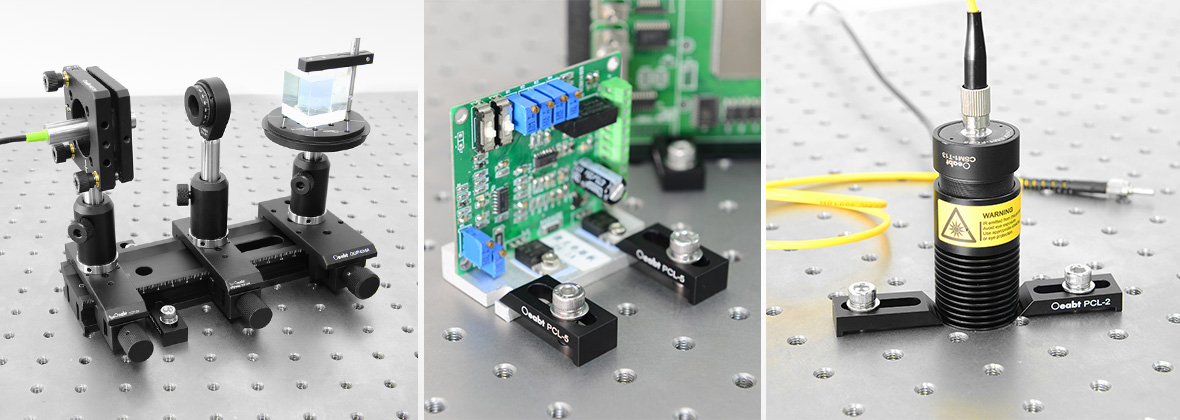

Пример применения:
Модель PCL-2
Стандарт: 38.1*16.0*7.8 мм
Описание продукта: толщина зажима: 2 мм;
канавка с потайной головкой: Ø6,7*28,3 мм;
Модель PCL-3
Стандарт: 38.1*16.0*8.8 мм
Описание продукта: толщина зажима: 3 мм;
канавка с потайной головкой: Ø6,7*28,3 мм;
Модель PCL-4
Стандарт: 38.1*16.0*9.8 мм
Описание продукта: толщина зажима: 4 мм;
канавка с потайной головкой: Ø6,7*28,3 мм;
Модель PCL-5
Стандарт: 38.1*16.0*10.8 мм
Описание продукта: толщина зажима: 5 мм;
канавка с потайной головкой: Ø6,7*28,3 мм;
