- Может регулироваться произвольно в диапазоне угла конуса 50 ° и одновременно имеет 3 положения регулировки под углом 90 °；
- Винтовой крепежный механизм для фиксации и регулировки натяжения；
- Монтажные отверстия M4/M6 сверху и снизу；

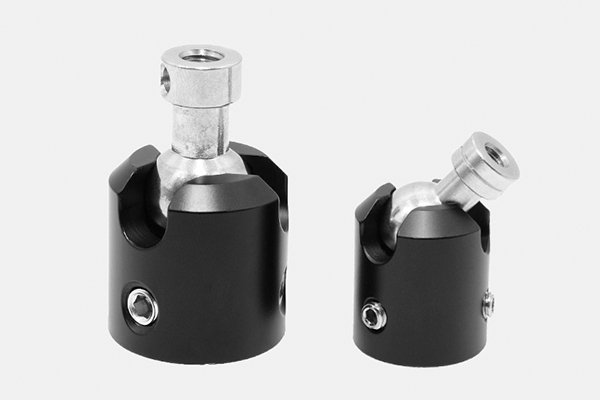

Универсальный соединитель оснащен шаровым шарнирным механизмом, который может поворачиваться и фиксироваться под любым углом в пределах угла конуса 50°.В то же время корпус монтажного сиденья имеет 3 прорези, которые могут быть расположены и установлены под углом 90° относительно основания.
|
серийный номер
|
S/N0002
|
S/N0003
|
|
стандарт
|
Ø19.0*32,5 мм
|
Ø25.4*40,5 мм
|
|
Верхняя монтажная поверхность
|
Ø8.9 мм
|
Ø11.1 мм
|
|
Тип резьбы
|
М4
|
М6
|
|
вес
|
27,4 г
|
54,3 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

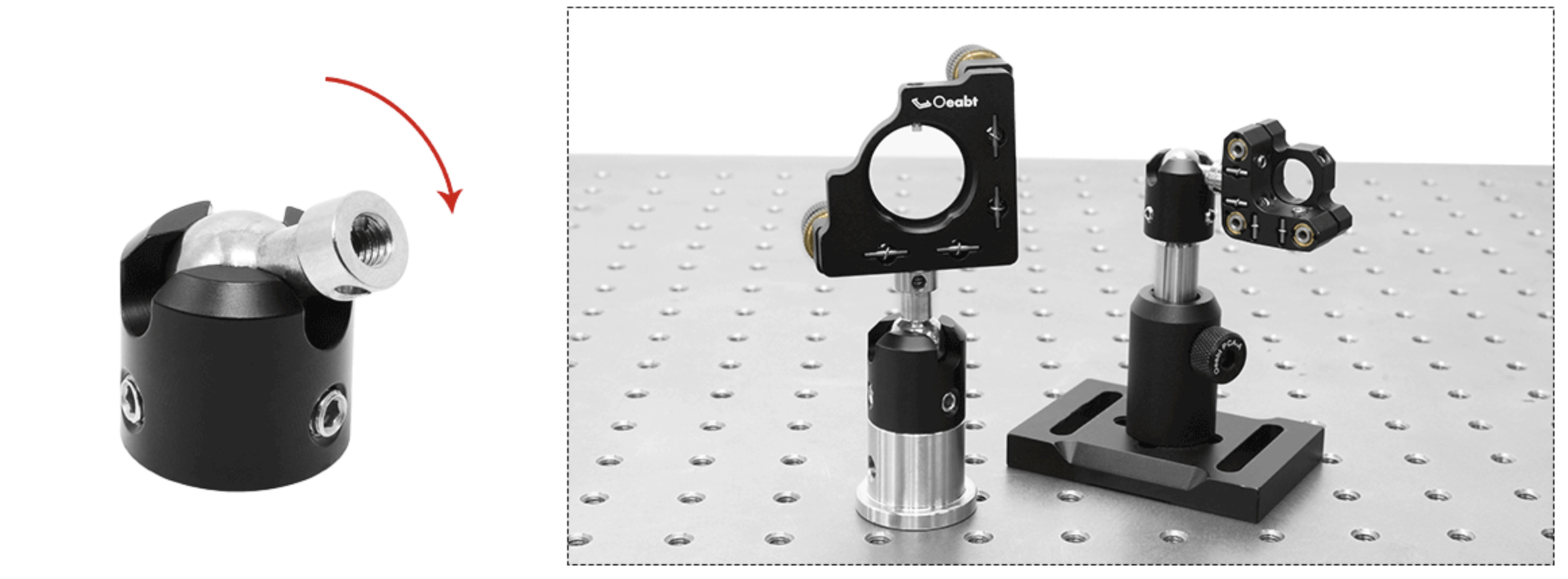

Универсальный соединитель оснащен шаровым шарнирным механизмом, который можно поворачивать и фиксировать под любым углом в диапазоне углов конуса 50°.В то же время корпус монтажного сиденья имеет 3 прорези, которые можно расположить и установить под углом 90° относительно основания.

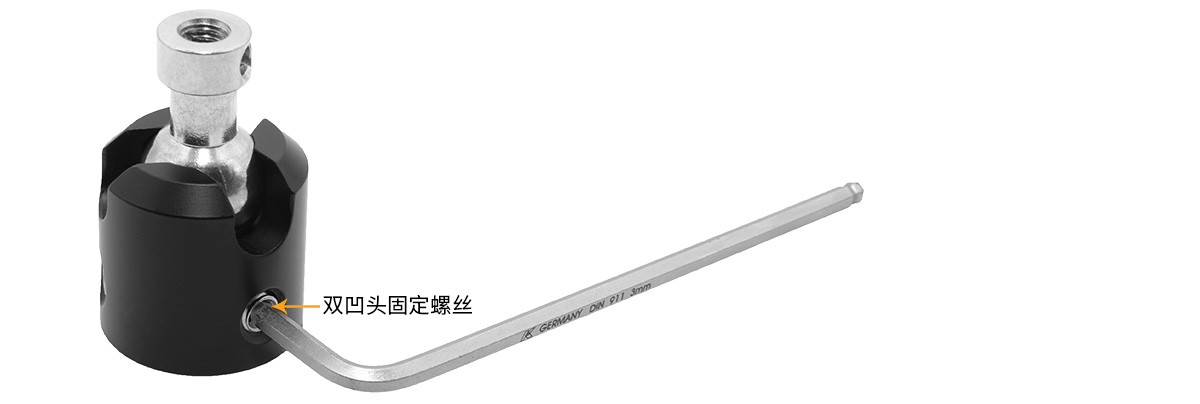

Поверхность монтажного гнезда имеет 3 крепежных винта с двойной вогнутой головкой, и любой из 3 фиксирующих винтов крепится с помощью гаечного ключа 2 мм / 3 мм, который может фиксировать положение вращающегося шарика для фиксации углового положения монтажной поверхности. Три винта используются вместе для регулировки натяжения.

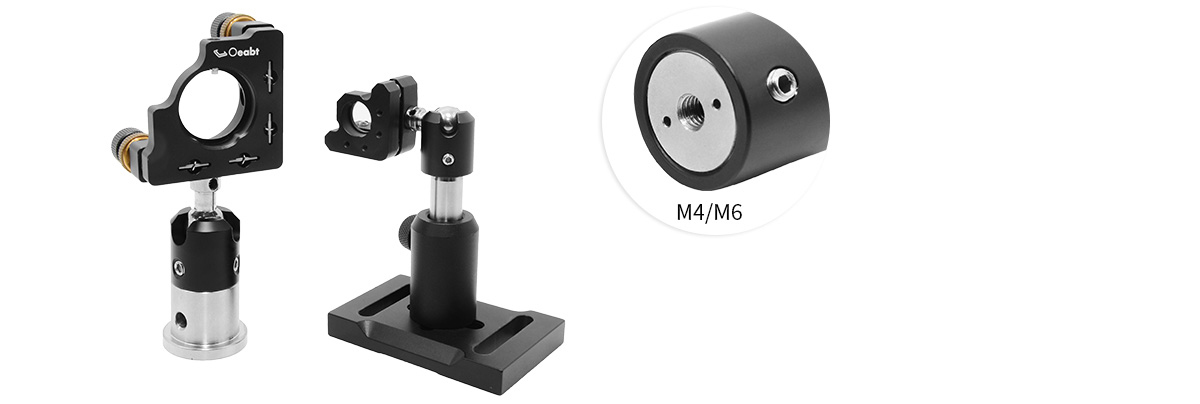

В верхней и нижней частях монтажного гнезда имеются монтажные отверстия с резьбой M4 или M6, которые очень подходят для установки оптической регулировочной рамки и механических частей оптического удлинителя для совместного использования.

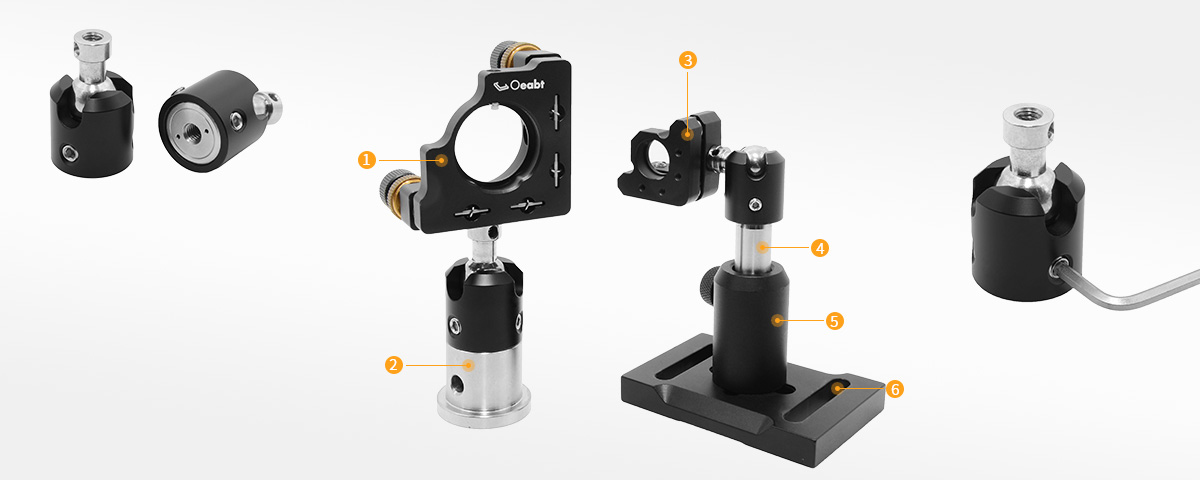

Сборка:

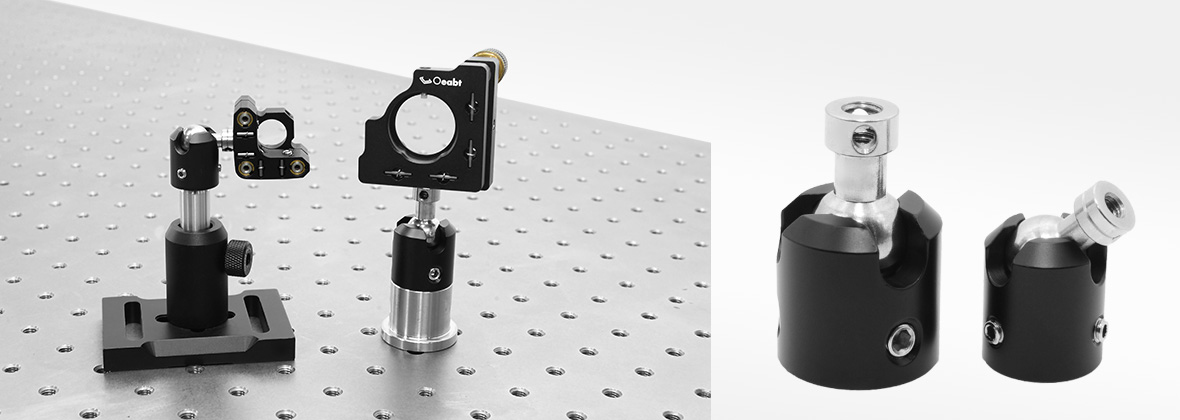

Пример применения:
Модель S/N0002
Стандарт: Ø19.0*32,5 мм
Описание продукта: верхняя монтажная поверхность: Ø8,9 мм;
тип резьбы: M4；
Модель S/N0003
Стандарт: Ø25.4*40,5 мм
Описание продукта: верхняя монтажная поверхность: Ø11,1 мм;
тип резьбы: M6;
