Интегрируйте стандартные компоненты оптического станка с резьбовыми компонентами SM1；
Внешняя резьба SM1 (1.035”-40)；
Преобразование SM1 в M4/M6；
Внутреннее резьбовое отверстие или потайное отверстие не являются обязательными；

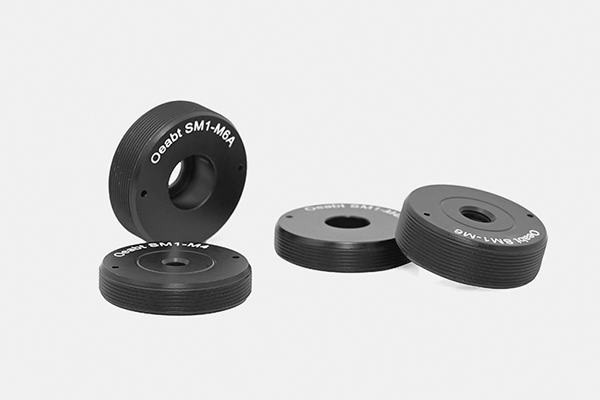

В ЅМ1-серии M адаптер имеет ЅМ1 (1.035”-40) наружной резьбы, а его центр М4/M6 винт с потайной отверстия или отверстия, которые могут осуществить с ЅМ1 стандартных резьбовых деталей.

модель	SM1-M4	SM1-M4A	SM1-M6	SM1-M6A
стандарт	Ø26,2*5,7 мм	Ø26,2*5,7 мм	Ø26,2*8,3 мм	Ø26,2*8,3 мм
Внешняя резьба	Внешняя резьба SM1 (1.035”-40)
Центральное отверстие	Отверстие для винта M4	Потайное отверстие Ø4.8 мм	Отверстие для винта M6	Потайное отверстие Ø6,7 мм
вес	7,7 г	7,3 г	10,9 г	10,0 г
материал	алюминиевый сплав 7075

Техническое описание:

Адаптер серии SM1-M имеет внешнюю резьбу SM1 (1,035 ”-40), а в его центре имеется отверстие для винта M4 / M6 или отверстие с потайной головкой, что позволяет реализовать интеграцию стандартных компонентов оптических машин M4 / M6 со стандартной резьбой SM1.

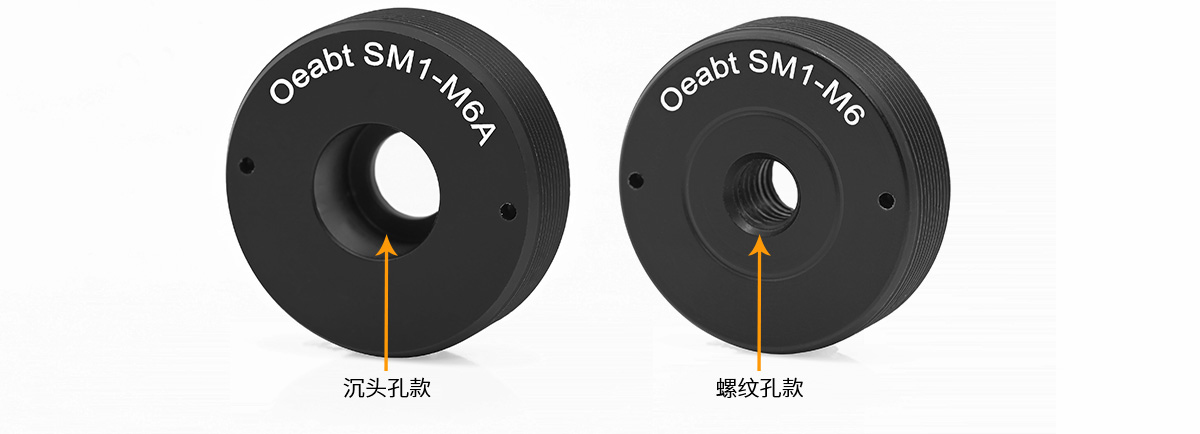

12920 1

Переходник с потайным отверстием не фиксируется, что облегчает установку компонентов для поворота под свободным углом.

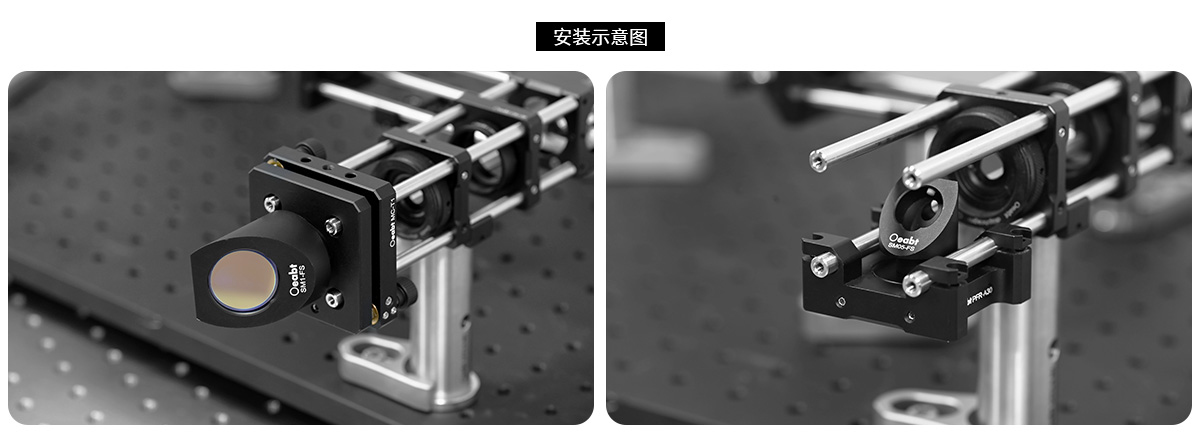

12920 2

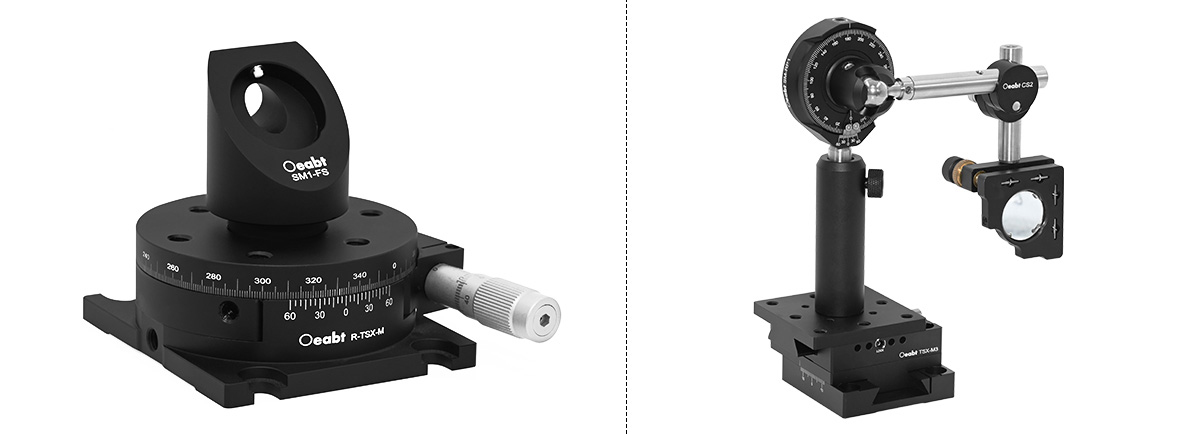

12920 3

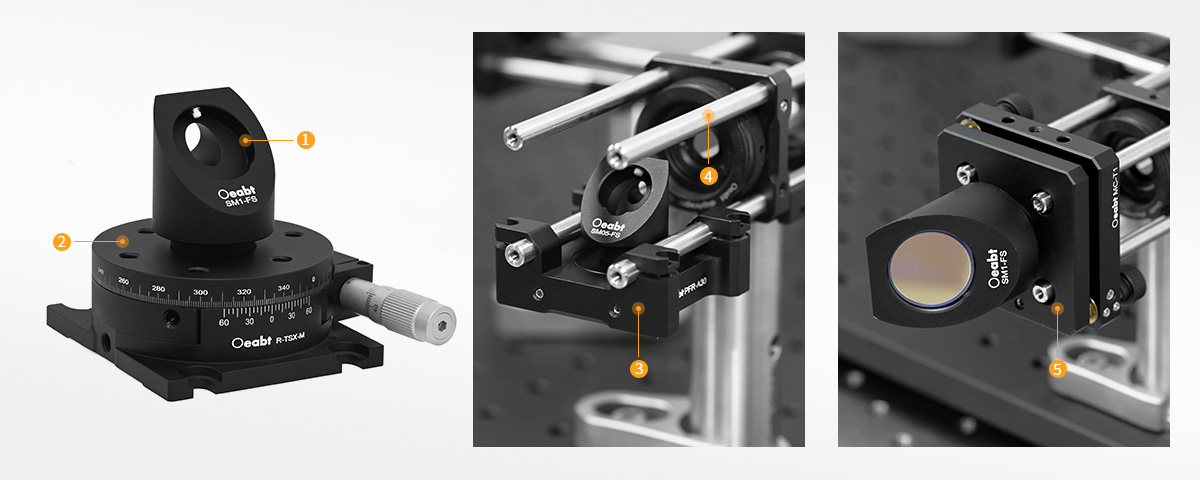

Сборка:

12920 4

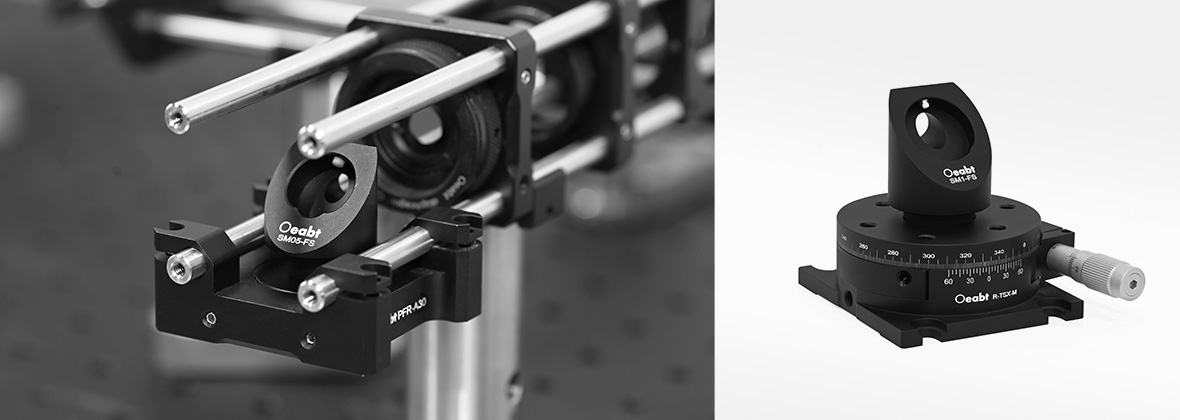

Пример применения:

12920 5

Модель SM1-M4

Стандарт: Ø26,2*5,7 мм

Описание продукта: внешняя резьба SM1 (1.035”-40)

Модель SM1-M4A

Стандарт: Ø26,2*5,7 мм

Описание продукта: внешняя резьба SM1 (1.035”-40)

Модель SM1-M6

Стандарт: Ø26,2*8,3 мм

Описание продукта: внешняя резьба SM1 (1.035”-40)

Модель SM1-M6A

Стандарт: Ø26,2*8,3 мм

Описание продукта: внешняя резьба SM1 (1.035”-40)

Срок поставки: 90 дней

Модель	Цена	Количество	Купить
SM1-M4	13.62 USD
SM1-M4A	13.62 USD
SM1-M6	13.62 USD
SM1-M6A	13.62 USD
