- Размер: 330*227*6 мм；
- Подходит для установки приборов на оптические платформыили макетныеповерхности；
- Для экономии места на оптической платформе могут быть установлены соединительные стержнии направляющие рельсы；
- Расположение многозаходных отверстий и потайных отверстий；

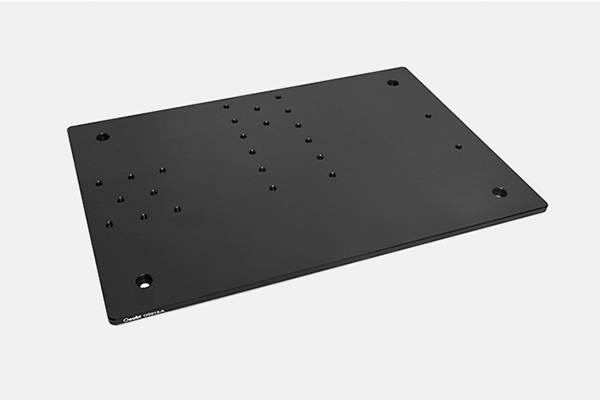

Приборная полка подходит для установки инструментов на поверхности оптической платформы или макетной платы. Размер столешницы330*227 мм. Для экономии места на оптической платформе может быть предусмотрена гибкая монтажная рама кубического типа.
|
модель
|
OS913-A
|
|
стандарт
|
330*227*6 мм
|
|
Грузоподъемность
|
30 кг
|
|
Тип резьбы
|
24 отверстия для винтов M6, 4 отверстия для потайной головки Ø6,2 мм
|
|
вес
|
1209 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Полка для инструментов подходит для установки инструментов на поверхность оптической платформы или макетной платы. Размер столешницы составляет 330 * 227 мм. Она может быть оснащена гибкой монтажной рамой кубического типа для экономии места на оптической платформе.

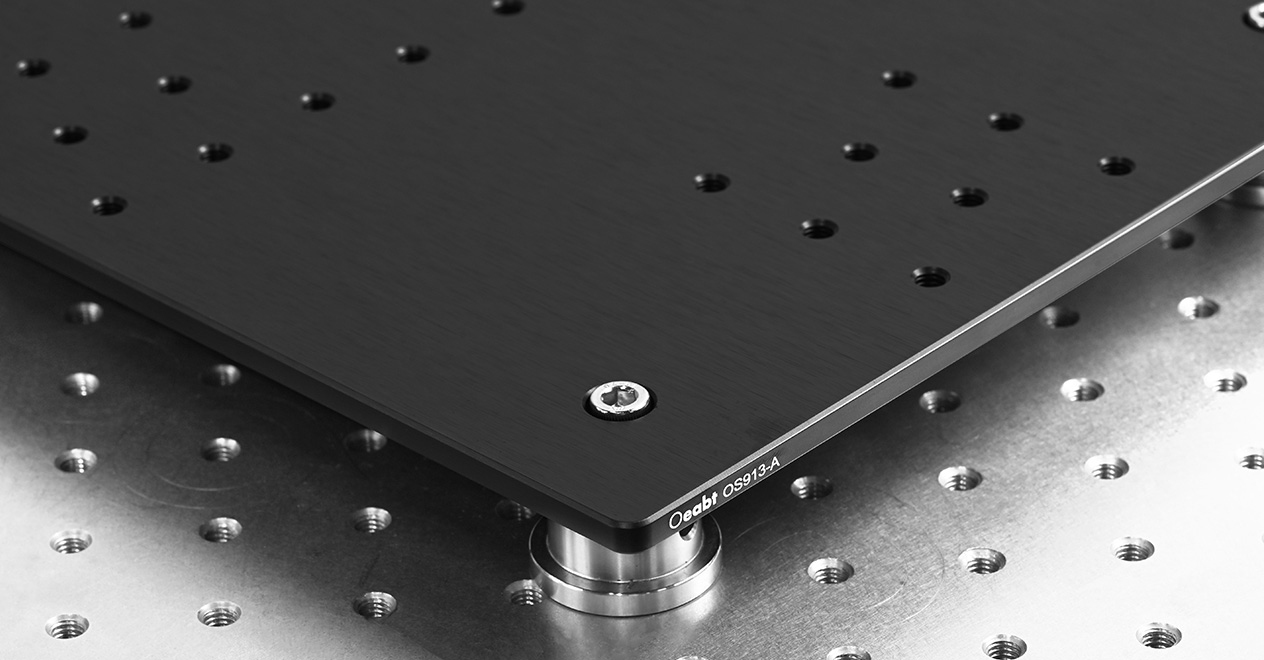

Максимальная грузоподъемность полки составляет 30 кг. Если вы хотите разместить на полке крупные или неровные предметы, рекомендуется использовать опорные стержни по всем четырем углам. С этой целью в четырех углах полки имеются отверстия с потайной головкой, а для крепления полки к удлинительному стержню можно использовать саморезы M6.

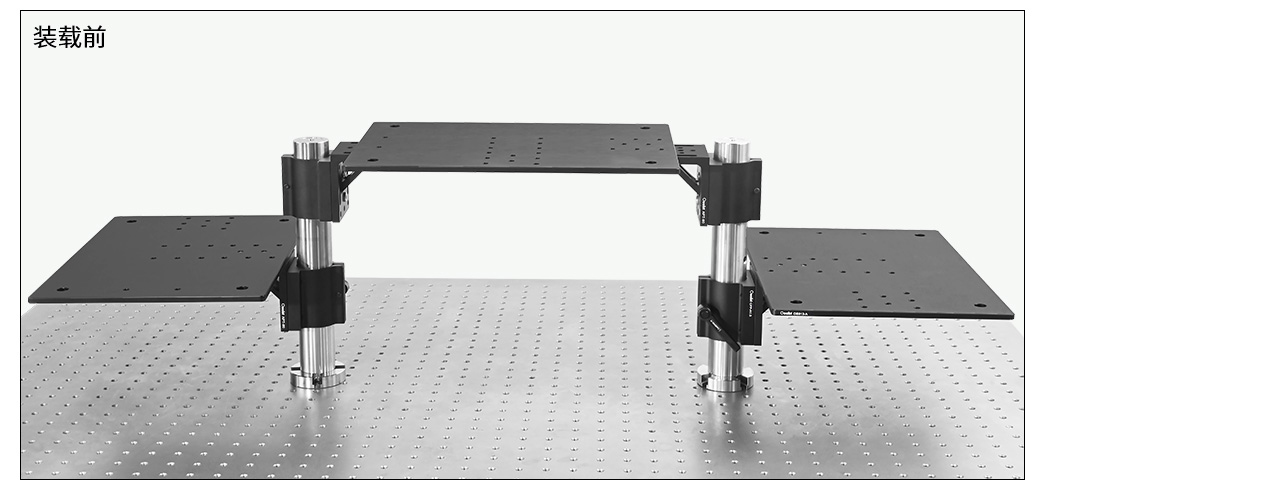

Используйте удлинительный стержень диаметром 1,5 дюйма

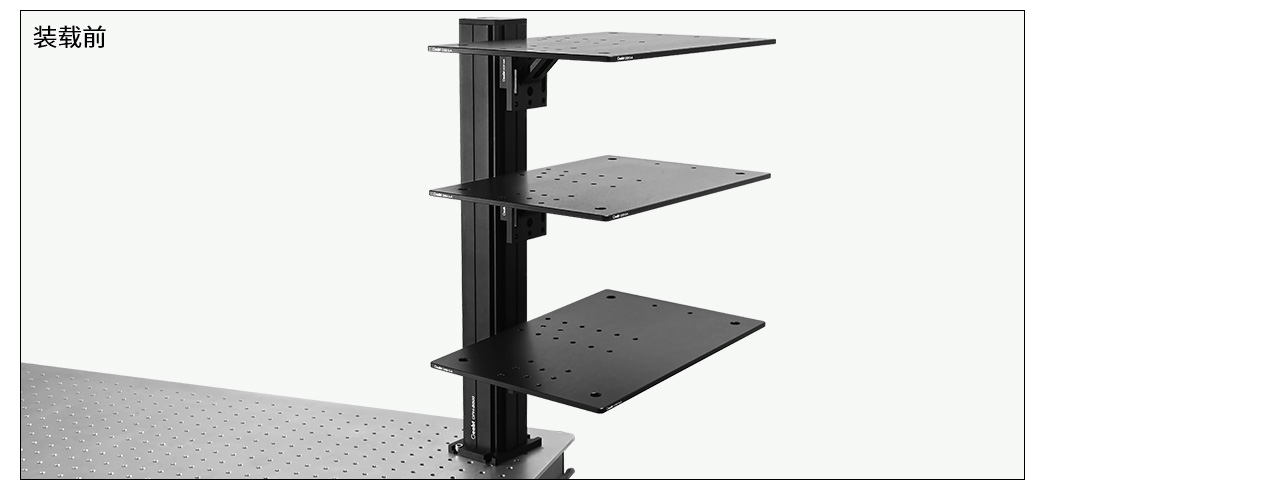

Используйте сверхпрочную направляющую рейку диаметром 66 мм

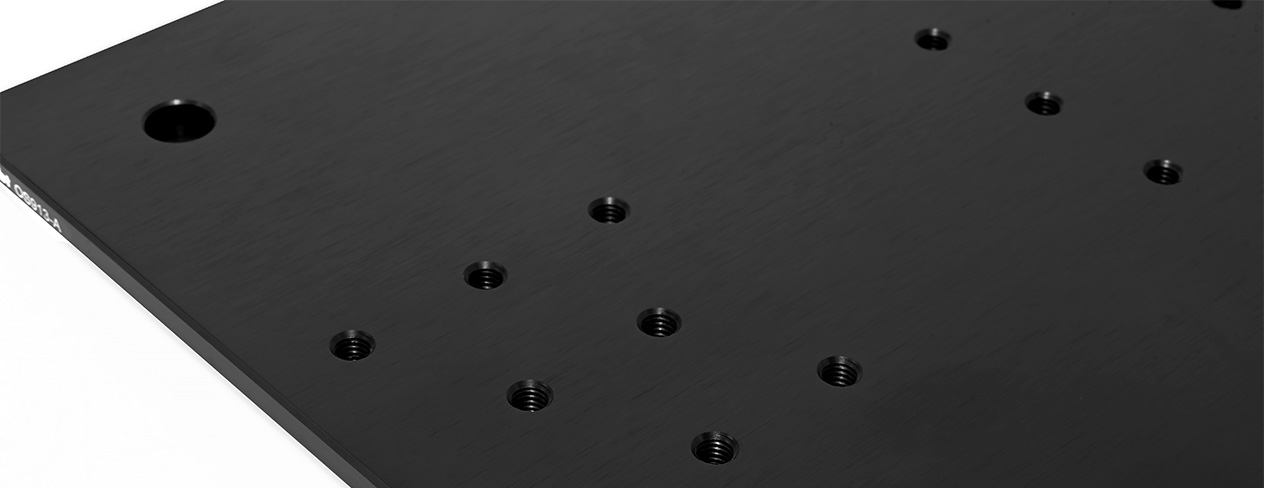

Поверхность полки окислена и зачернена, чтобы свести к минимуму отражение от поверхности, а также имеется стандартный набор отверстий для винтов M6 с шагом 25 мм и резьбовыми отверстиями, проходящими через макетную плату, для облегчения установки компонентов с любой стороны.

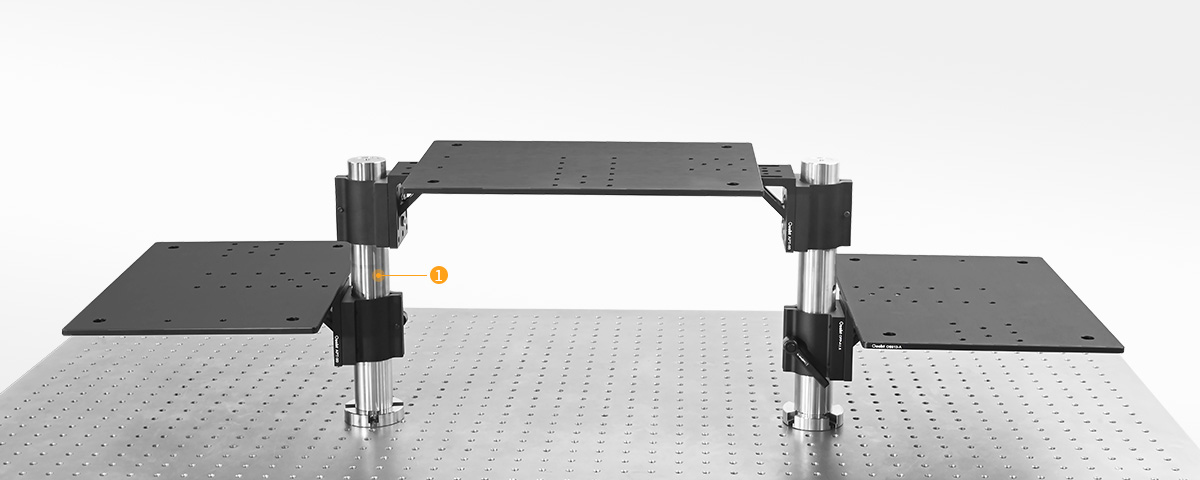

Сборка:

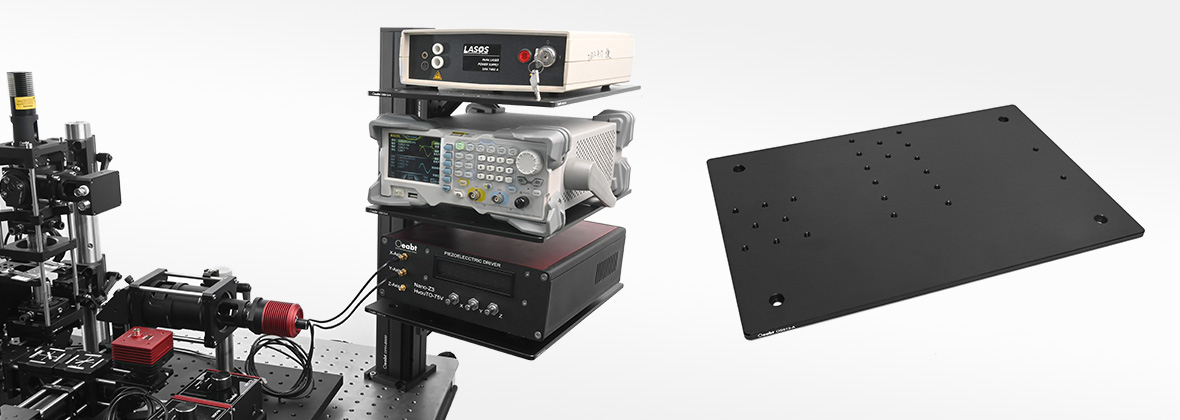

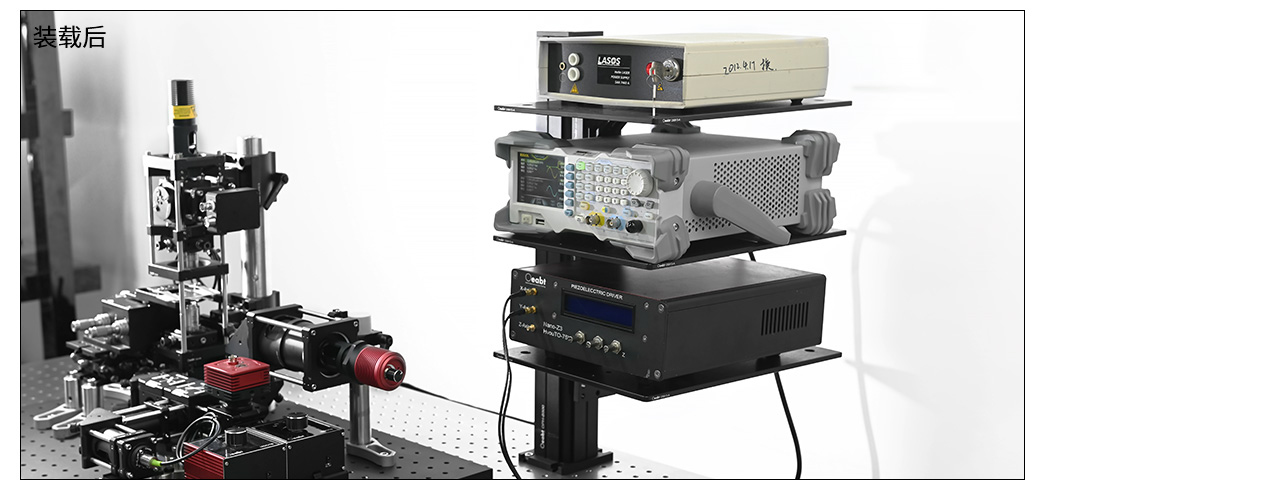

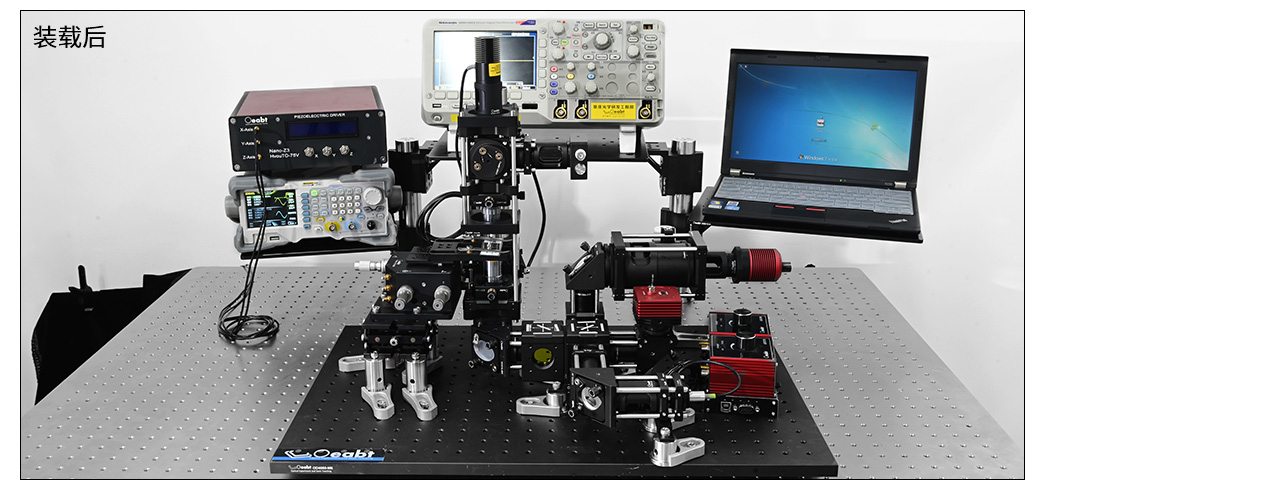

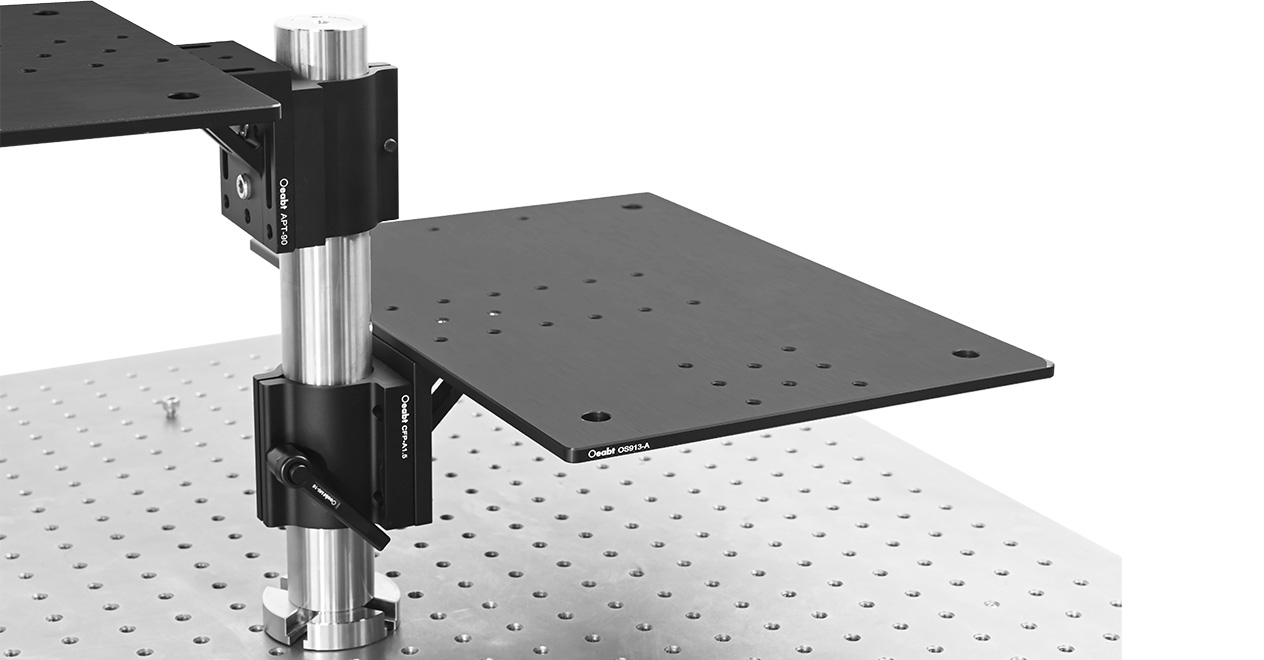

Пример применения:
Модель OS913-A
Стандарт: 330*227*6 мм
Описание продукта: 24 отверстия для винтов M6, 4 отверстия для потайной головки Ø6,2 мм
