• Включите/выключите переключатель для подключения/отсоединения гнезда платы.；
• Конструкция с шариками и V-образными канавками для высокоточного позиционирования；
• Верхняя пластина с отверстием для винта M6 и нижняя пластина с потайным отверстием Ø6,2 мм；

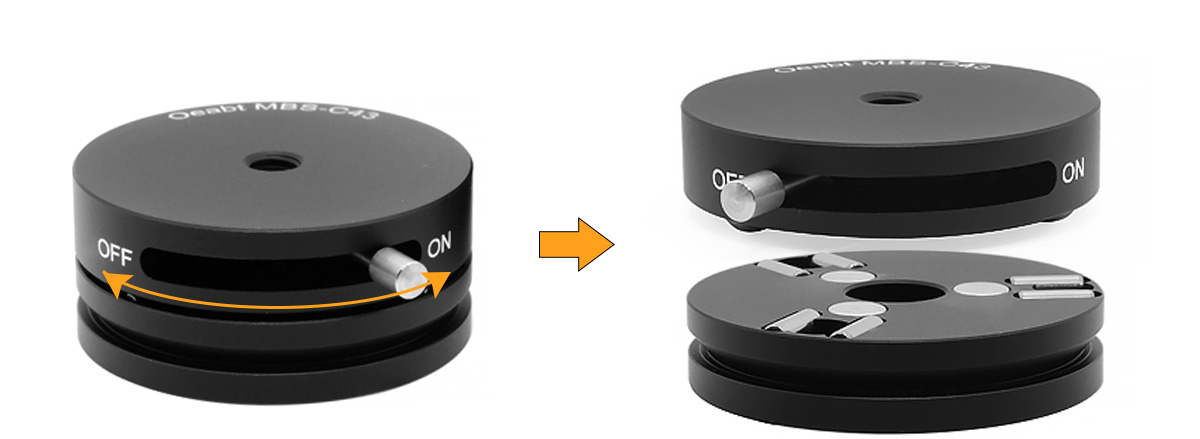

Круглое магнитное основание состоит из двух частей: верхней пластины и нижней пластины. Магнитное усилие, соединяющее две пластины, прерывается боковым переключателем ВКЛЮЧЕНИЯ / выключения, и верхнюю пластину можно легко снять и заменить.

Техническое описание:

Круглое магнитное основание состоит из двух частей: верхней пластины и нижней пластины. Магнитное усилие, соединяющее две пластины, прерывается боковым переключателем включения / выключения, а верхнюю пластину можно легко снять и заменить. Когда переключатель включен, высокопрочный магнит в основании обеспечивает всасывающее и удерживающее усилие в 4,5 фунта. А верхняя пластина имеет форму шара и V-образную канавку, которые можно автоматически перемещать в точное положение многократно с высокой точностью.

В центре верхней пластины имеется отверстие для винта M6, на которое можно устанавливать различные компоненты. В центре опорной пластины имеется потайное отверстие Ø6,2 мм, которое можно вкрутить в винт с крышкой для крепления основания на оптической платформе или макетной плате.

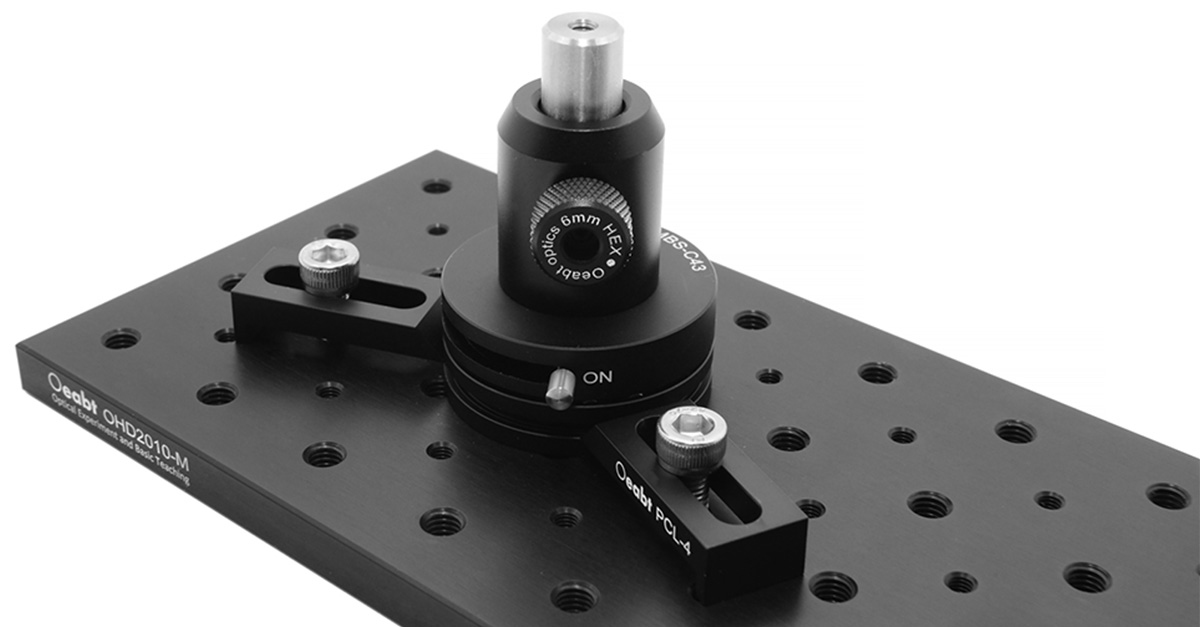

Кроме того, пазы опорной плиты можно использовать для фиксации основания в любом положении на пресс-блоке PCL-4.

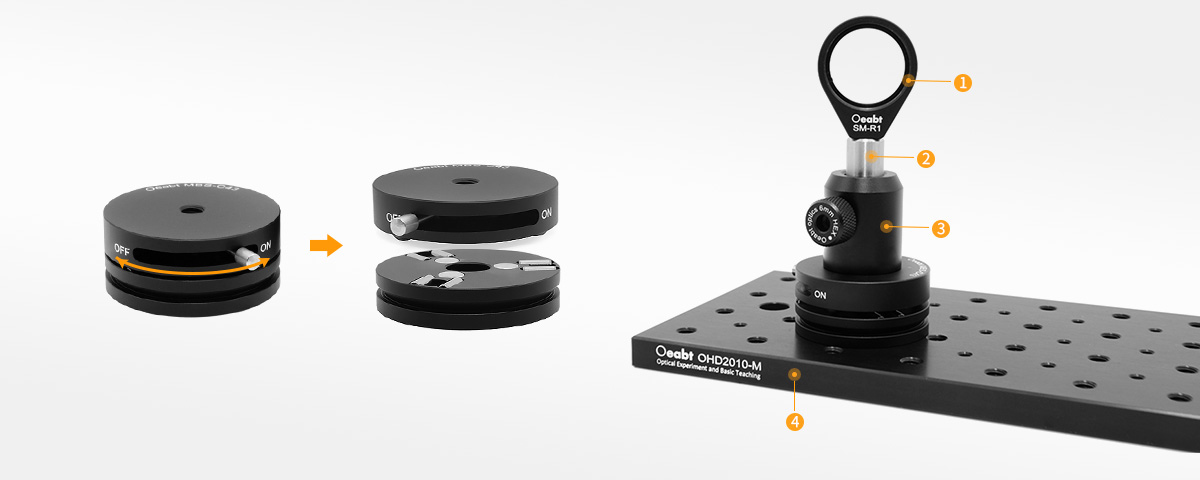

Сборка:

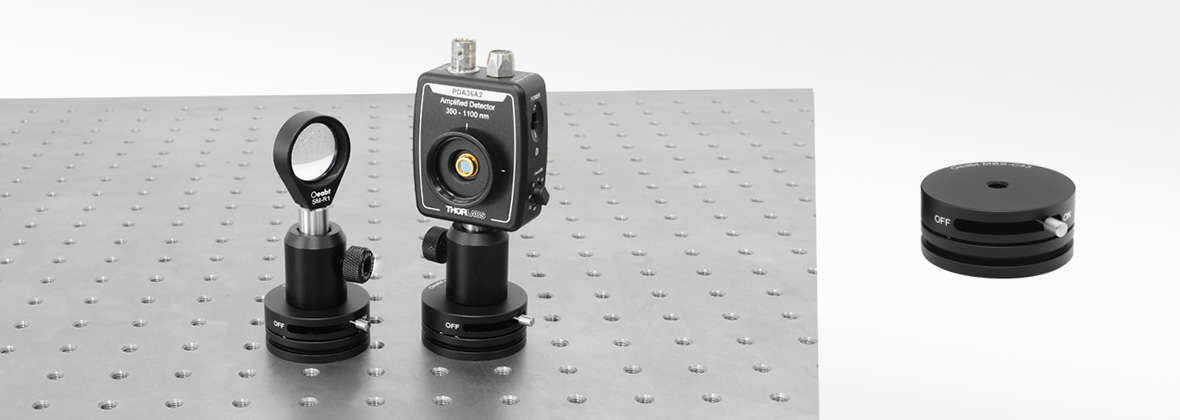

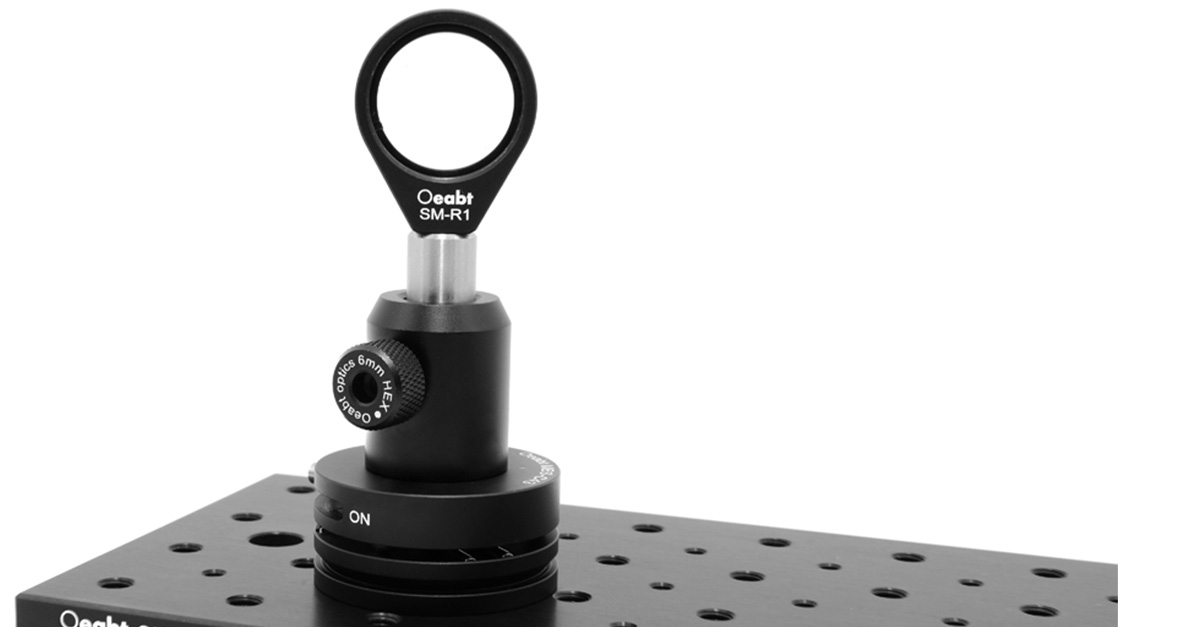

Пример применения:

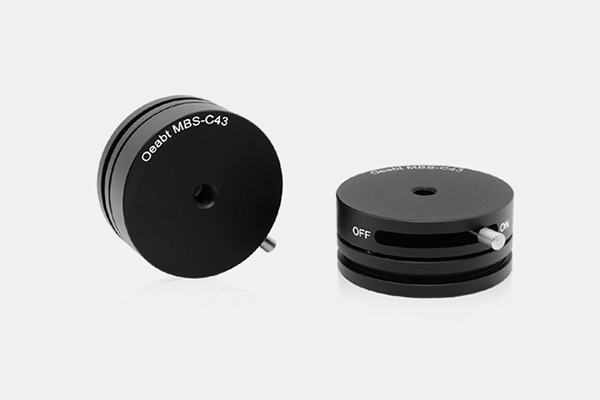

Модель MBS-C43

Стандарт: Ø43,0 мм *18,9 мм

Описание продукта: тип резьбы: Отверстие для винта M6, потайное отверстие Ø6,8 мм;
