- Интегрированная алюминиевая конструкция с превосходной жесткостью；
- Подходит для подъема оптического тракта и крепления многих оптических компонентов；
- Имеются отверстия для винтов M4 и M6 со стандартным шагом 12,5 мм；
- Размер:50.0*37.4*100.0 мм；
- Может использоваться с основанием M-BASE, приобретается отдельно；

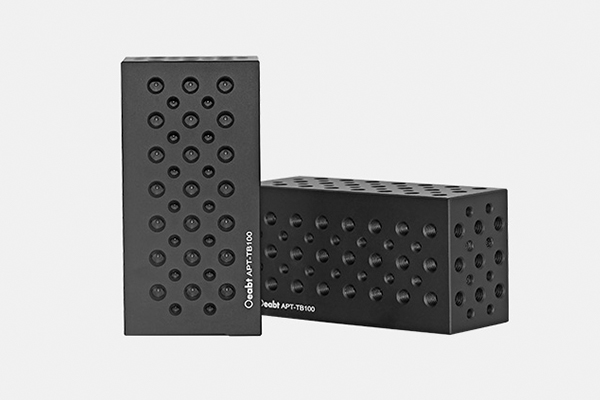

Монтажный блок APT-TB100 в форме кирпича имеет функции горизонтального и вертикального монтажа, а пять открытых поверхностей обработаны множеством монтажных отверстий, которые подходят для установки практически любых размеров.Его можно использовать с установленным оптическим оборудованием для реализации конструкции подъема оптического тракта.Он также может быть использован в качестве опоры для более крупных конструкций.
|
модель
|
APT-TB100
|
|
стандарт
|
50.0*37.4*100.0 мм
|
|
Тип отверстия для винта
|
При M6*96, при M4*64 расстояние между отверстиями составляет 12,5 мм
|
|
вес
|
443,0 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Монтажный блок APT-TB100 в форме кирпича имеет функции горизонтального и вертикального монтажа, а пять открытых поверхностей обработаны с помощью множества монтажных отверстий, что подходит для установки практически любых размеров. Его можно использовать с установленным оптическим оборудованием для реализации конструкции подъема оптического пути. Его также можно использовать в качестве опоры для более крупных конструкций.

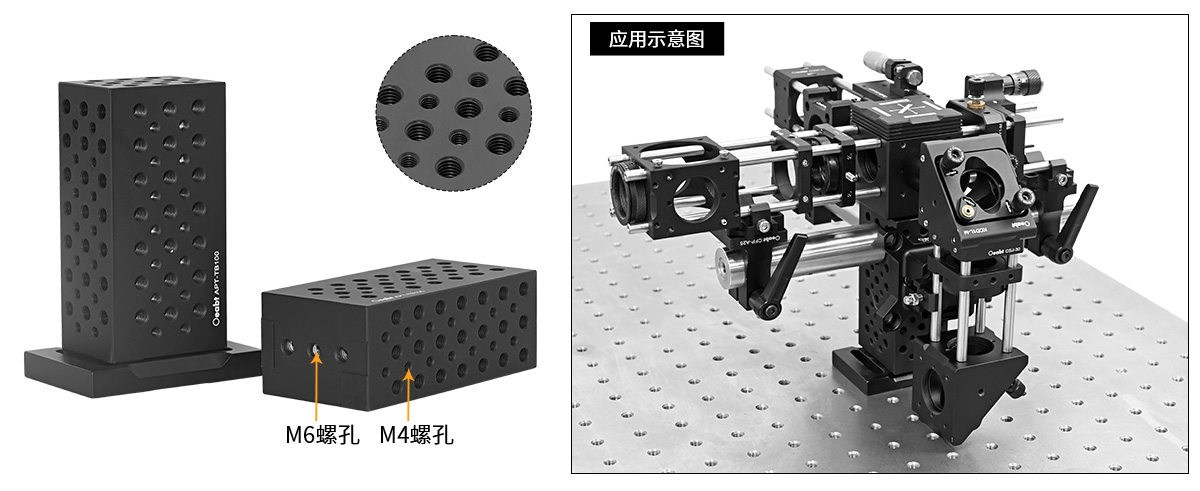

Монтажный блок изготовлен из цельного алюминиевого блока, что обеспечивает превосходную точность и жесткость. Каждая поверхность обработана набором отверстий для винтов M4M6 с расстоянием между отверстиями 12,5 мм. А нижнее отверстие для винта M6 может быть установлено на основании M-BASE, и его можно затянуть и закрепить на оптической платформе в виде потайного отверстия.

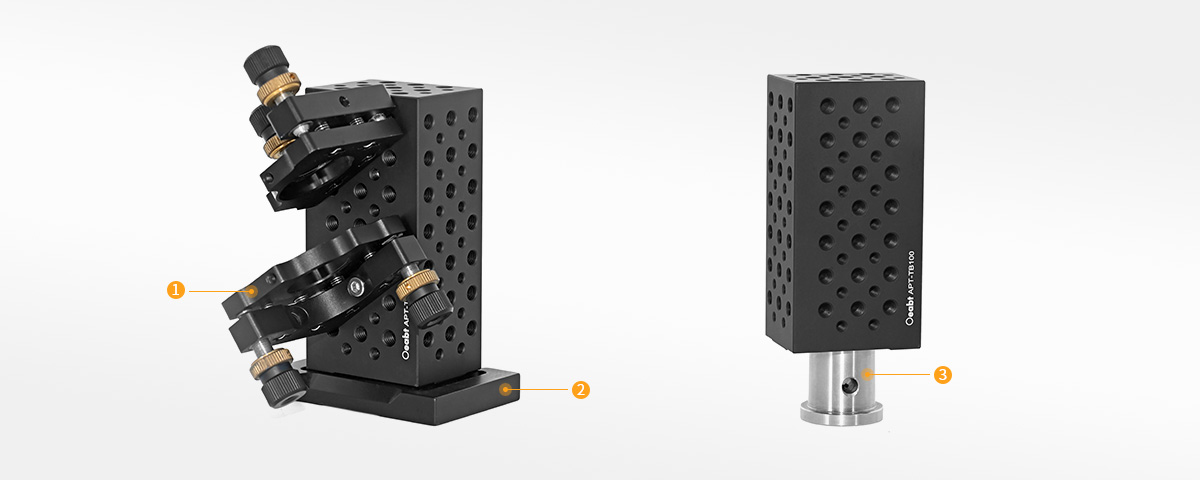

Сборка:

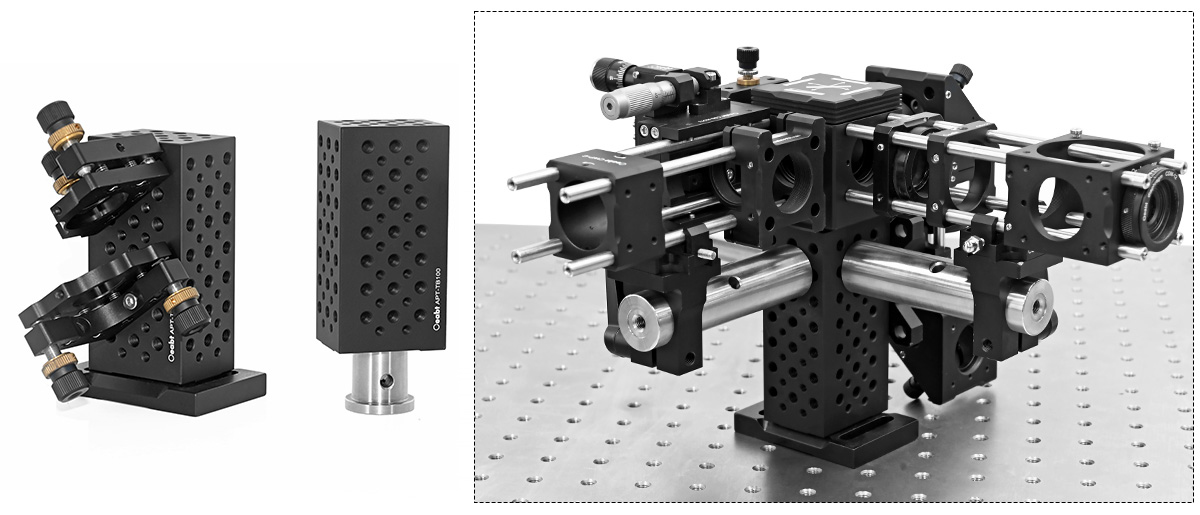

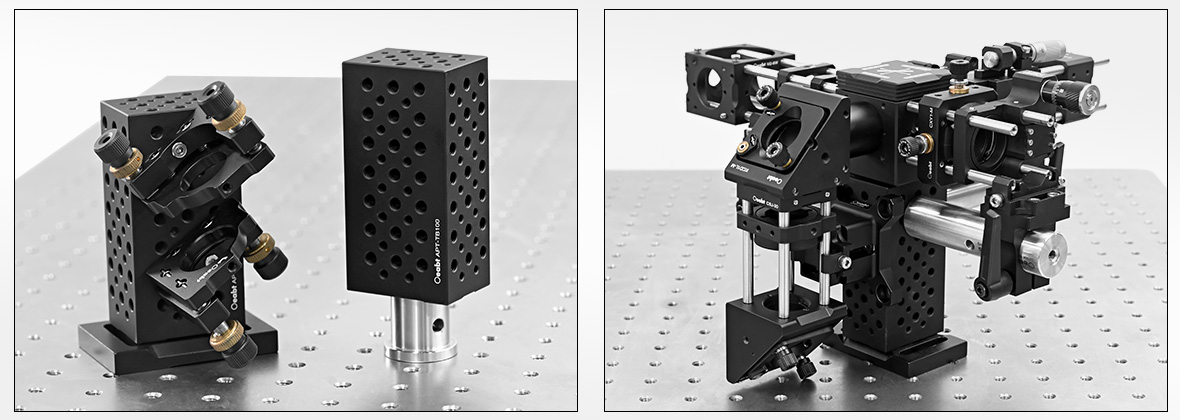

Пример применения:
Модель APT-TB100
Стандарт: 50.0*37.4*100.0 мм
Описание продукта: отверстие для винта M6 *96, отверстие для винта M4 *64, расстояние между отверстиями 12,5 мм
