• Прецизионно обработанный расширенный и втянутый паз для инструмента, обеспечивающий стабильный двухпроводной контакт с удлинителем Ø1 / 2 дюйма 12 мм；
• В нижней части имеется отверстие с резьбой 1/4 дюйма-20 (M6), которое может быть установлено на винтовом корпусе PCA31-S для монтажа и использования；
• Каждый удлинитель содержит подпружиненный ручной винт, который используется для затягивания удлинителя после установки；
• Кронштейн удлинителя *совместим со всеми нашими основаниями и базовыми адаптерами；

Кронштейн для выдвижной штанги обладает как универсальной функцией нашего стандартного кронштейна для выдвижной штанги, так и компактностью конструкции базовой нажимной вилки.Брикеты вилочного типа могут фиксировать удлинительный кронштейн на оптической макетной плате.Прижимной блок вилочного типа можно поворачивать на 360 градусов и выбирать наиболее удобное монтажное отверстие., Его можно временно установить перед фиксацией удлинительного стержня.Конструкция со сквозными отверстиями обеспечивает максимальный диапазон регулировки высоты удлинительного стержня.

Техническое описание:

Удлинительная втулка серии CA-A имеет основание, которое можно использовать с расположенным ниже прижимным блоком вилочного типа для гибкой установки на оптическую платформу. Обеспечьте поддержку при грубом выравнивании. Стандартный кронштейн для удлинительной штанги плюс базовый адаптер могут быть преобразованы в кронштейн для удлинительной штанги базового типа. , Каждый кронштейн содержит подпружиненный ручной винт для установки подъемного удлинителя перед затягиванием.

Алюминиевый пружинный шестигранный стопорный ручной винт для легкого позиционирования；

Сверхширокие канавки обеспечивают стабильный контакт удлинительного стержня с двумя проводами；

Удлинительный стержень может проходить сквозь основание, достигая минимальной высоты балки；

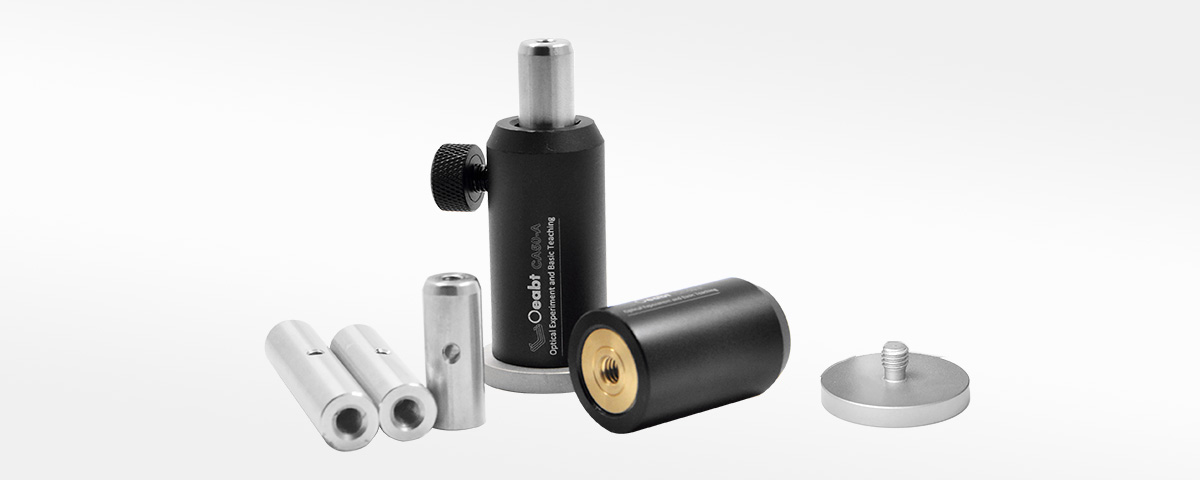

Сборка:

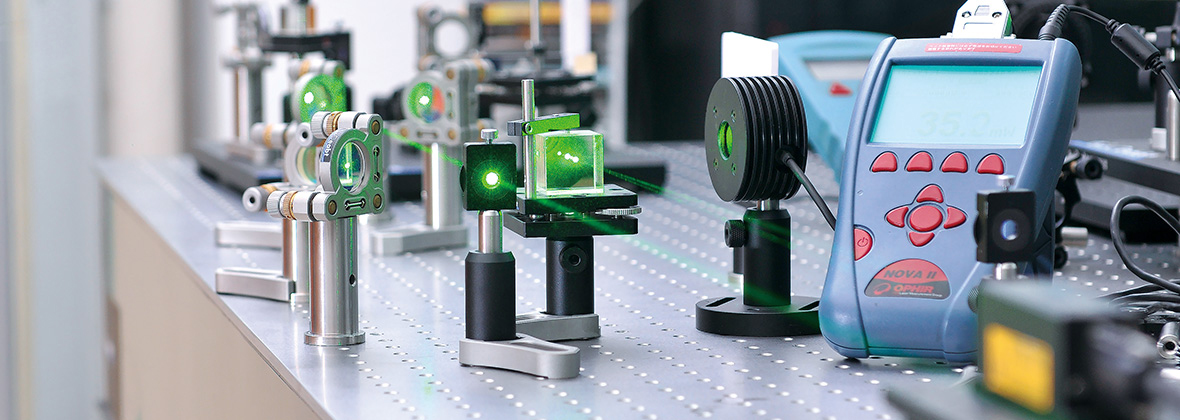

Пример применения:

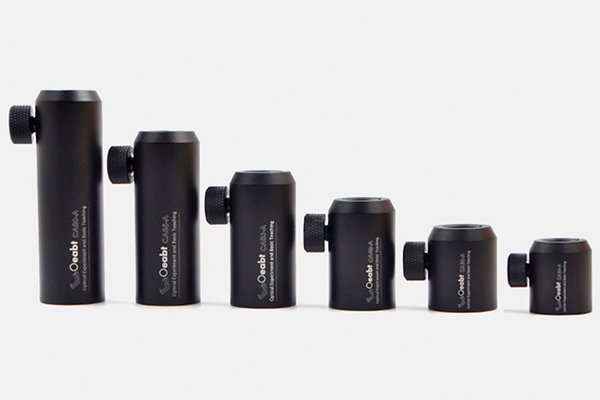

Модель CA30-A

Стандарт: 25мм*30мм

Модель CA40-A

Стандарт: 25мм*40мм

Модель CA50-A

Стандарт: 50мм*40мм

Модель CA60-A

Стандарт: 25мм*60мм

Модель CA80-A

Стандарт: 25мм*80мм

Модель CA100-A

Стандарт: 25мм*100мм

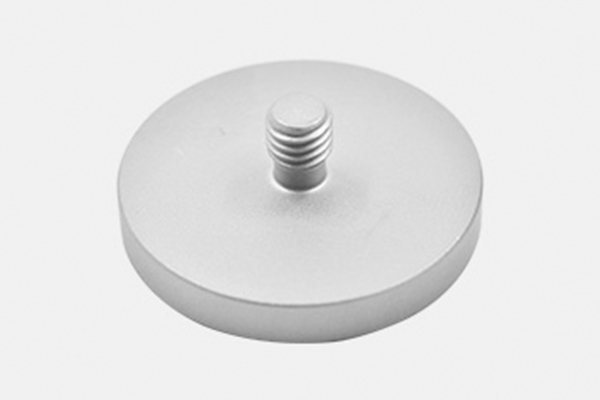

Модель PCA31-S

Стандарт: 12*32 мм

Описание продукта: специальное шасси для удлинителя
