- Блок высоты удлинительного стержня Ø25 мм, конструкция из немагнитной нержавеющей стали；
- Используется для наложения и увеличения высоты серии удлинительных колонн；
- Доступны дополнительные варианты исполнения сквозных отверстий с отверстиями для винтов M4M6 или Ø4 мм и Ø6 мм.；
- Конструкция пазов сверху и снизу для повышения устойчивости монтажа；
Удлинительные накладки серии PFC используются для дополнительного увеличения высоты удлинительных стержней серии Ø25 мм или Ø1 дюйм без снижения жесткости конструкции.
|
Общие параметры
|
|
диаметр
|
Ø25 Мм
|
|
материал
|
нержавеющая сталь 304
|
|

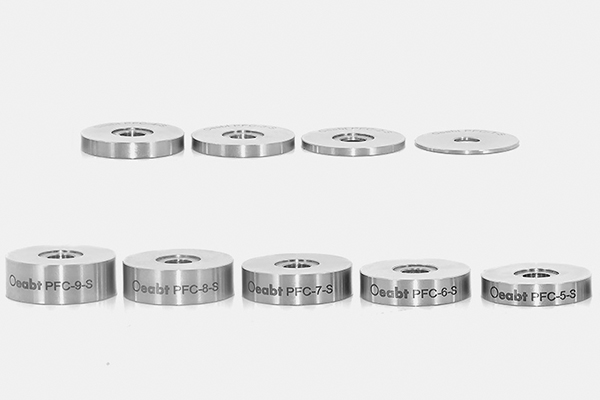

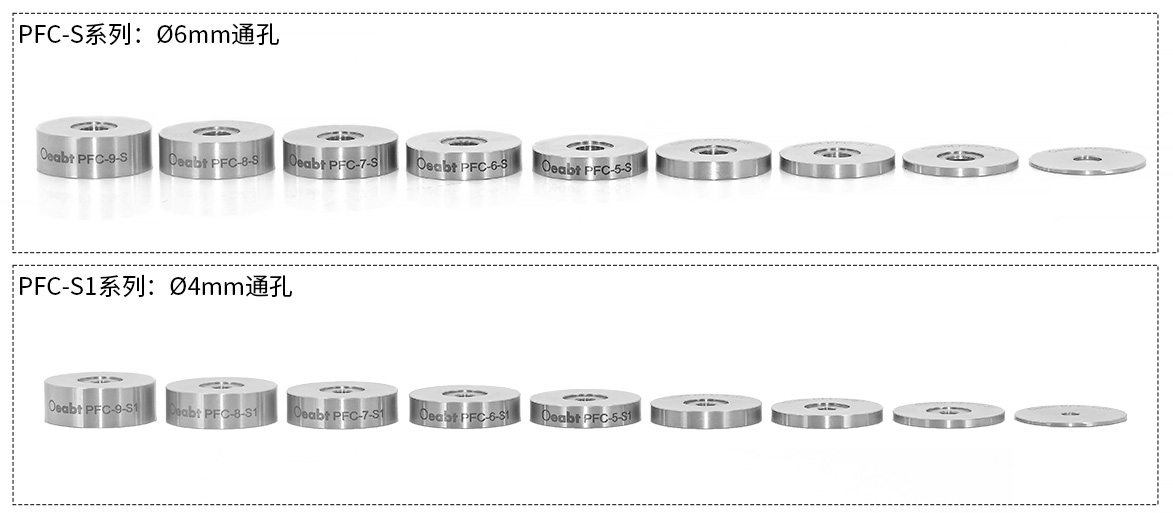

Серия PFC-S
|
|
модель
|
высота
|
Центральное отверстие
|
вес
|
|
PFC-1-S
|
1 мм
|
сквозное отверстие диаметром ∅6 мм
|
3,5 г
|
|
PFC-2-S
|
2 мм
|
6,8 г
|
|
PFC-3-S
|
3 мм
|
10,6 г
|
|
PFC-4-S
|
4 мм
|
14,0 г
|
|
PFC-5-S
|
5 мм
|
17,7 г
|
|
PFC-6-S
|
6 мм
|
21.1г
|
|
PFC-7-S
|
7 мм
|
24,9 г
|
|
PFC-8-S
|
8мм
|
28.4g
|
|
PFC-9-S
|
9мм
|
32.1g
|
|
Серия PFC-S1
|
|
модель
|
высота
|
Центральное отверстие
|
вес
|
|
PFC-1-S1
|
1 мм
|
сквозное отверстие диаметром ∅4 мм
|
3,5 г
|
|
PFC-2-S1
|
2 мм
|
7,1 г
|
|
PFC-3-S1
|
3 мм
|
10,8 г
|
|
PFC-4-S1
|
4 мм
|
14,6 г
|
|
PFC-5-S1
|
5 мм
|
18,0 г
|
|
PFC-6-S1
|
6 мм
|
21,8 г
|
|
PFC-7-S1
|
7 мм
|
25,7 г
|
|
PFC-8-S1
|
8 мм
|
29,4 г
|
|
PFC-9-S1
|
9 мм
|
33.1г
|
|

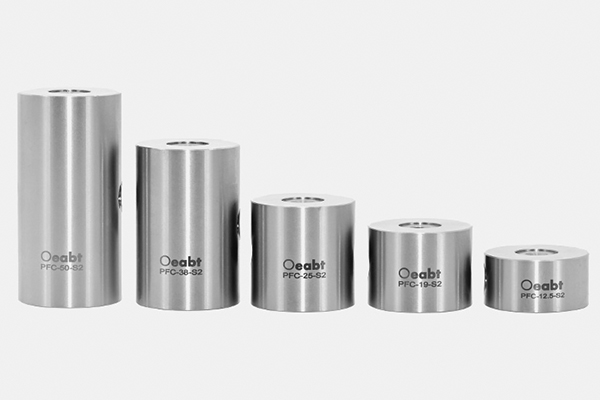

Серия PFC-S2
|
|
модель
|
высота
|
Центральное отверстие
|
вес
|
|
PFC-12.5-S2
|
12,5 мм
|
Один конец M4 и один конец M6
|
40,6 г
|
|
PFC-19-S2
|
19 мм
|
64,3 г
|
|
PFC-25-S2
|
25 мм
|
86,3 г
|
|
PFC-38-S2
|
38 мм
|
136,2 г
|
|
PFC-50-S2
|
50 мм
|
182,3 г
|
Техническое описание:
Удлинительные накладки серии PFC используются для дополнительного увеличения высоты удлинительных стержней серии Ø25 мм или Ø1 дюйм без снижения жесткости конструкции. Может обеспечить надежную поддержку в оптическом устройстве. Через отверстие для винта или сквозное отверстие в центре подушки шпилька соединяется сверху или снизу с соответствующей резьбой, проходящей через узел.
Доступны различные технические характеристики и размеры

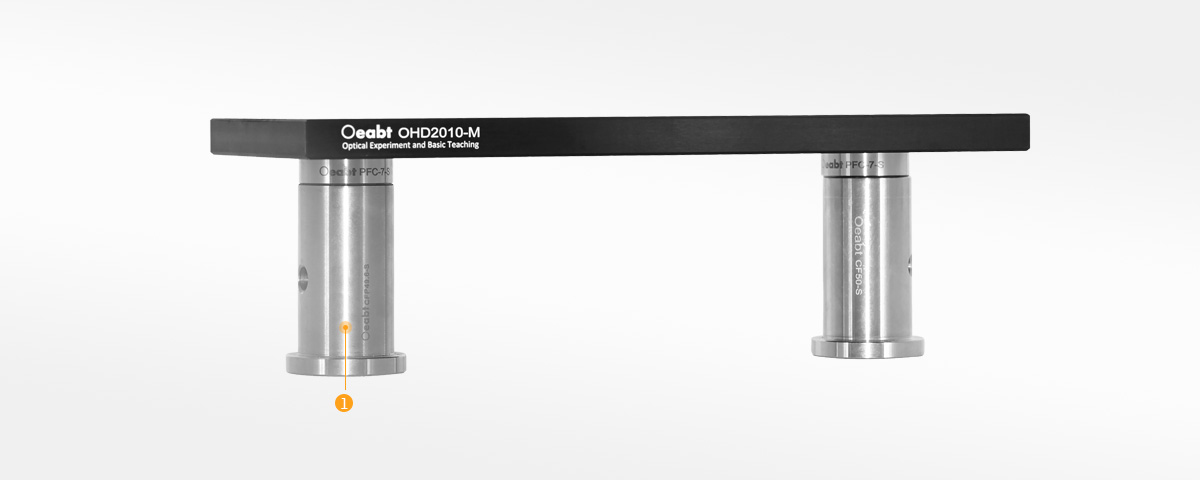

Сборка:

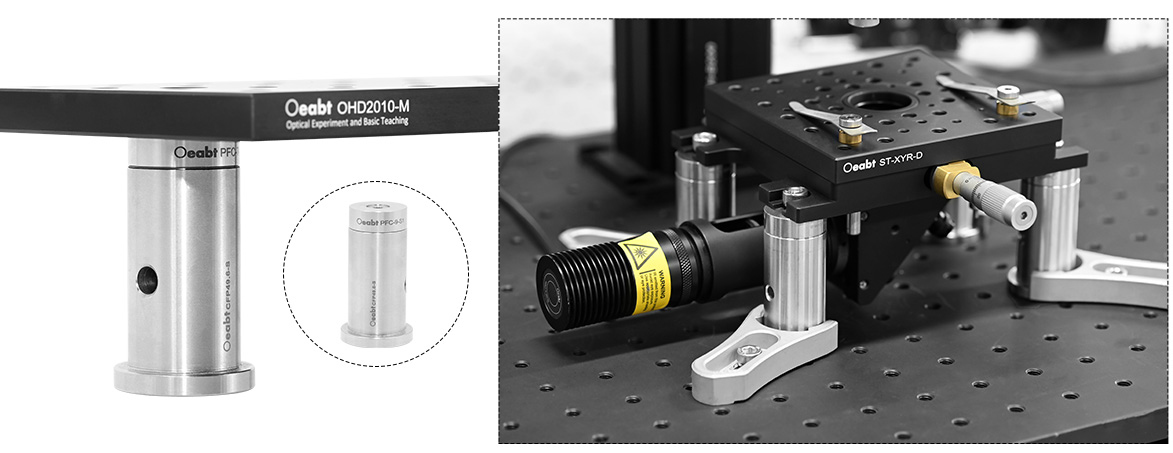

Пример применения:
Модель PFC-1-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-2-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-3-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-4-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-5-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-6-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-7-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-8-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-9-S
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø6 мм
Модель PFC-1-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-2-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-3-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-4-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-5-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-6-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-7-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-8-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-9-S1
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: Сквозное отверстие Ø4 мм
Модель PFC-12.5-S2
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: M4 на одном конце и M6 на другом
Модель PFC-19-S2
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: M4 на одном конце и M6 на другом
Модель PFC-25-S2
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: M4 на одном конце и M6 на другом
Модель PFC-38-S2
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: M4 на одном конце и M6 на другом
Модель PFC-50-S2
Стандарт: Ø25 Мм
Описание продукта: центральное отверстие: M4 на одном конце и M6 на другом
