Прецизионный заземляющий удлинитель из нержавеющей стали диаметром 12 мм；
Диапазон длин составляет от 20 мм до 100 мм, что повышает избирательность использования этих адаптеров；
Удлинительный стержень имеет один конец M4, другой конец без резьбы, и оба конца имеют отверстия с резьбой M4. Опция；
Сквозное отверстие диаметром 3 мм сбоку, через шариковую отвертку или гаечный ключ, может обеспечить больший крутящий момент при креплении компонентов；

Оптический удлинитель Ø12 мм является основным компонентом, необходимым для создания многих жестких конструкций. Длина удлинителя варьируется от 20 мм до 100 мм в различных спецификациях, и он совместим с нашим кронштейном удлинителя и конструкционными аксессуарами.

Общие параметры
Название продукта	Удлинительный стержень из нержавеющей стали Ø12 Мм
диаметр	Ø12 Мм
Тип резьбы	М4
материал	нержавеющая сталь 304

модель	высота	Тип резьбы	вес
PCA30-M4	30 мм	M4 на одном конце Нет на одном конце	25,1 г
PCA40-M4	40 мм		33,6 г
PCA50-M4	50 мм		42,2 г
PCA60-M4	60 мм		51,1 г
PCA70-M4	70 мм		60,0 г
PCA80-M4	80 мм		68,5 г
PCA90-M4	90 мм		77,4 г
PCA100-M4	100 мм		86,0 г

модель	высота	Тип резьбы	вес
PCA2-S2	20 мм	M4 на обоих концах	15,5 г
PCA3-S2	30 мм		24.3г
PCA4-S2	40 мм		33.1г
PCA5-S2	50 мм		41.3г
PCA6-S2	60 мм		50,0 г
PCA8-S2	80 мм		66,9 г
PCA10-S2	100 мм		85,0 г

Техническое описание:

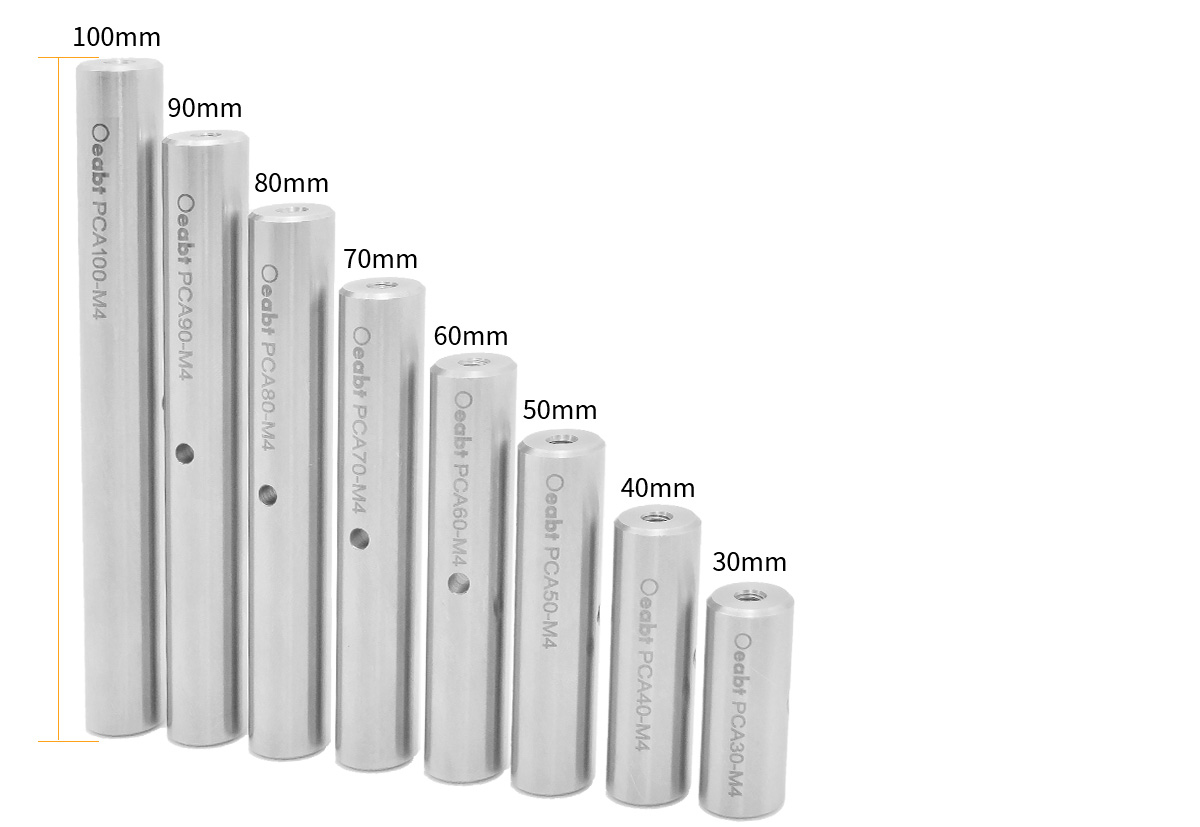

Оптический удлинитель Ø12 мм является основным компонентом, необходимым для создания многих жестких конструкций. Длина удлинителя варьируется от 20 мм до 100 мм в различных спецификациях, и он совместим с нашим кронштейном для удлинителя и конструкционными аксессуарами.

12897 1

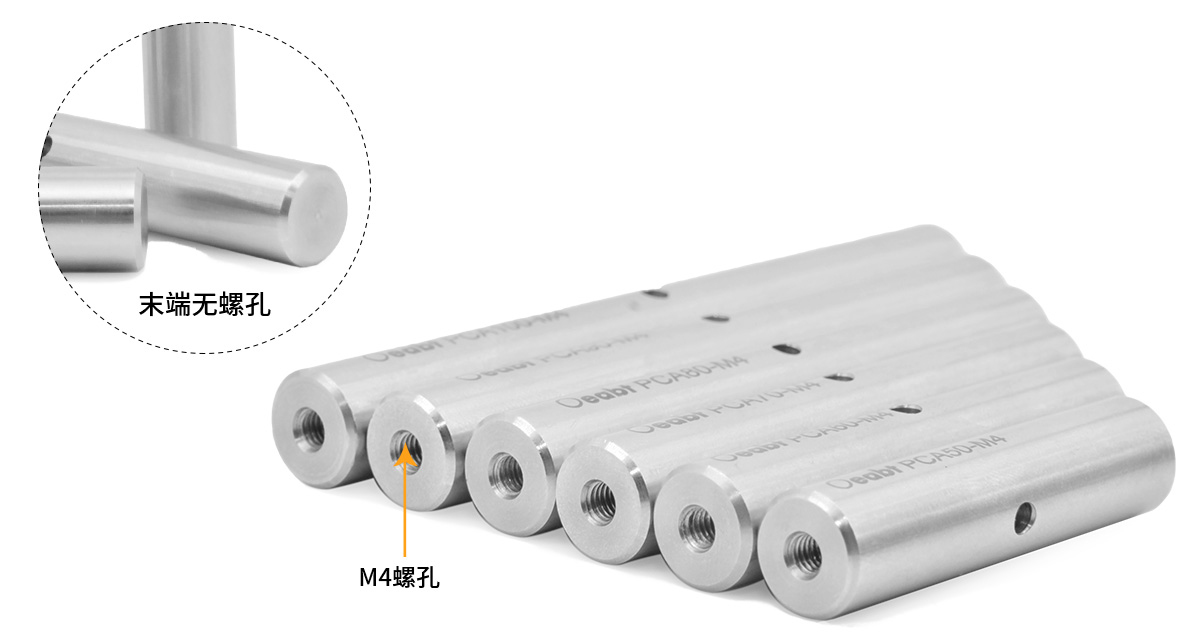

В верхней части удлинительного стержня серии PCA-M4 имеется резьбовое отверстие M4 с глубиной отверстия 7 ~ 12 мм (глубина отверстия короткого стержня меньше).Конец удлинительного стержня гладкий и без резьбы. Сбоку удлинительного стержня имеется сквозное отверстие диаметром 3 мм, которое проходит через шариковую отвертку или гаечный ключ для обеспечения большего крутящего момента при креплении узла.

12897 2

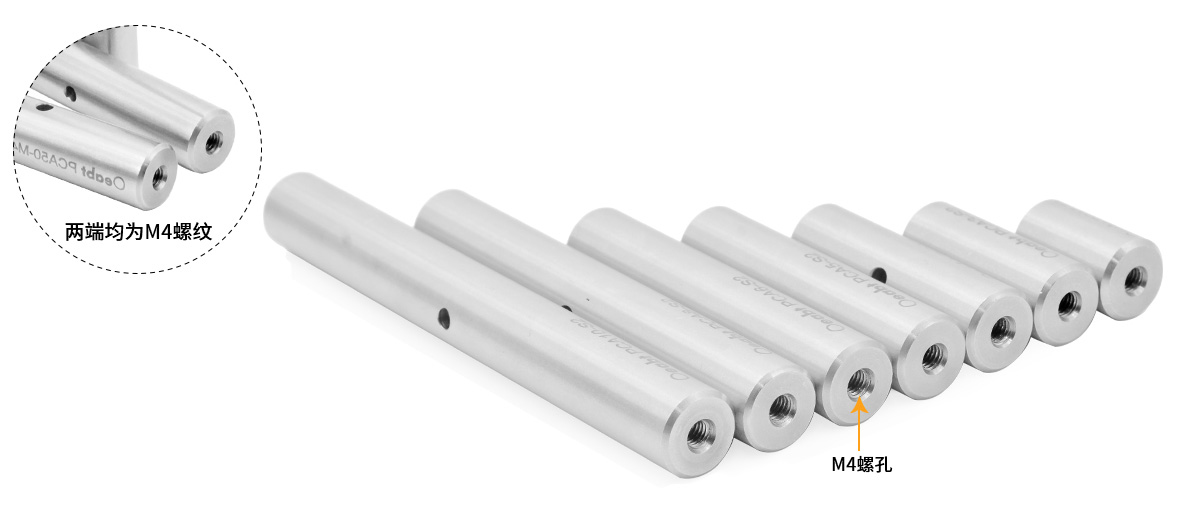

Оба конца удлинительных стержней серии PCA-S2 имеют резьбовые отверстия M4 с глубиной отверстия 7 ~ 12 мм (глубина отверстия короткого стержня меньше). Он может быть подключен в обоих направлениях и совместим с различными оптическими компонентами.

12897 3

Схема применения:

12897 4

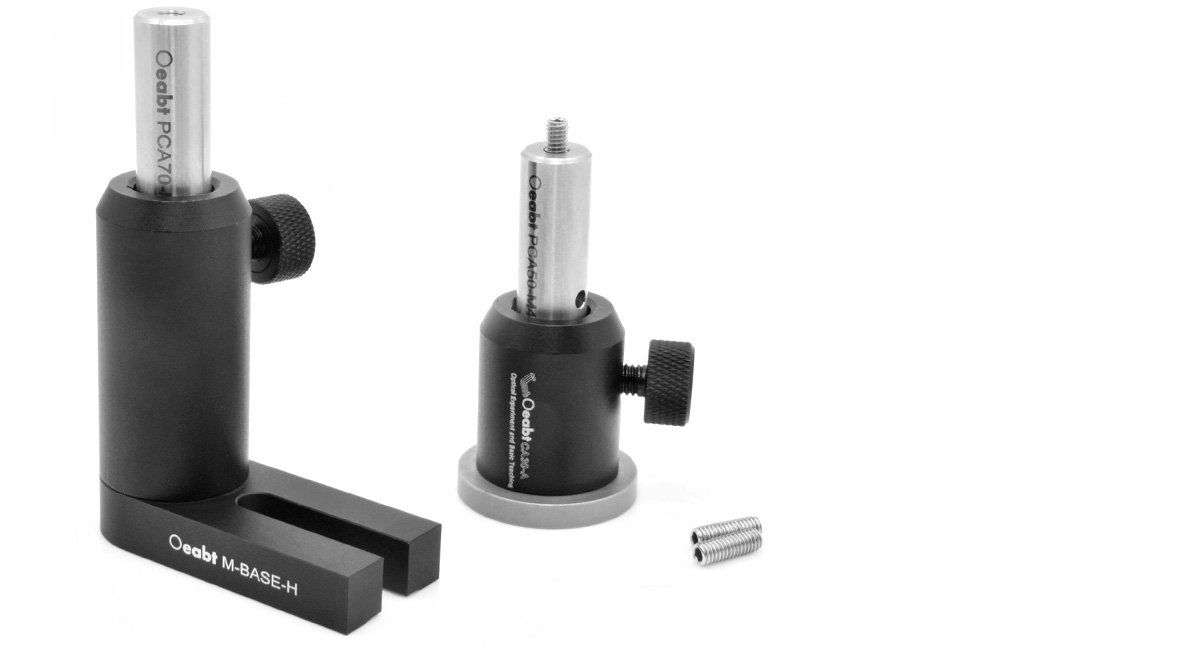

Сборка:

12897 5

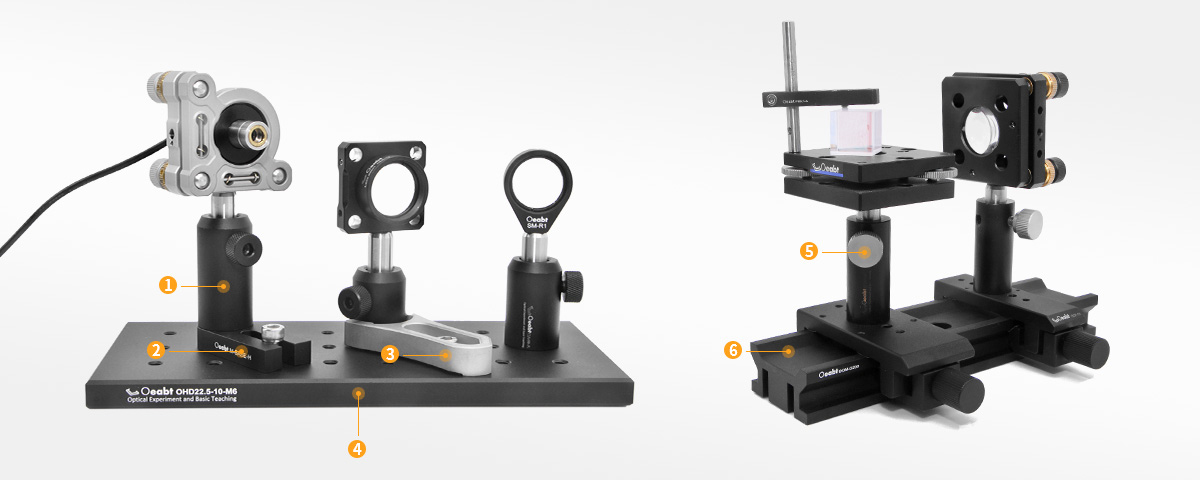

Пример применения:

12897 6

Модель PCA30-M4

Стандарт: Ø12*30 мм

Модель PCA40-M4

Стандарт: Ø12*40 мм

Модель: PCA50-M4

Стандарт: Ø12*50 мм

Модель PCA60-M4

Стандарт: Ø12*60 мм

Модель PCA70-M4

Стандарт: Ø12*70 мм

Модель PCA80-M4

Стандарт: Ø12*80 мм

Модель PCA90-M4

Стандарт: Ø12*90 мм

Модель PCA100-M4

Стандарт: Ø12*100 мм

Модель PCA2-S2

Стандарт: Ø12*20 мм

Модель PCA3-S2

Стандарт: Ø12*30 мм

Модель PCA4-S2

Стандарт: Ø12*40 мм

Модель PCA5-S2

Стандарт: Ø12*50 мм

Модель PCA6-S2

Стандарт: Ø12*60 мм

Модель PCA8-S2

Стандарт: Ø12*80 мм

Модель PCA10-S2

Стандарт: Ø12*100 мм

Срок поставки: 90 дней

Модель	Цена	Количество	Купить
PCA30-M4	3.54 USD
PCA40-M4	3.82 USD
PCA50-M4	3.82 USD
PCA60-M4	5.44 USD
PCA70-M4	5.44 USD
PCA80-M4	5.44 USD
PCA90-M4	6.00 USD
PCA100-M4	6.26 USD
PCA2-S2	3.26 USD
PCA3-S2	3.54 USD
PCA4-S2	3.82 USD
PCA5-S2	3.82 USD
PCA6-S2	4.64 USD
PCA8-S2	5.44 USD
PCA10-S2	6.26 USD
