Вращающаяся магнитная опора удлинительного стержня
|
|
диаметр
|
Ø25 Мм
|
|
материал
|
алюминиевый сплав 7075 + магнит
|
|
Вращающееся основание
|
|
стандарт
|
62.5*25.0*10.9 мм
|
|
Шаг
|
6,7*34,3 мм
|
|
материал
|
Алюминиевый сплав + магнит
|
|
модель
|
высота
|
вес
|
|
CA30-XC
|
30 мм
|
50,9 г
|
|
CA40-XC
|
40 мм
|
59,4 г
|
|
CA50-XC
|
50 мм
|
70,0 г
|
|
CA60-XC
|
60 мм
|
80,0 г
|
|
CA70-XC
|
70 мм
|
89.1г
|
|
CA80-XC
|
80 мм
|
99,2 г
|
|
CA90-XC
|
90 мм
|
108,6 г
|
|
CA100-XC
|
100 мм
|
118.1г
|
|
CA110-XC
|
110 мм
|
127,9 г
|
Техническое описание:

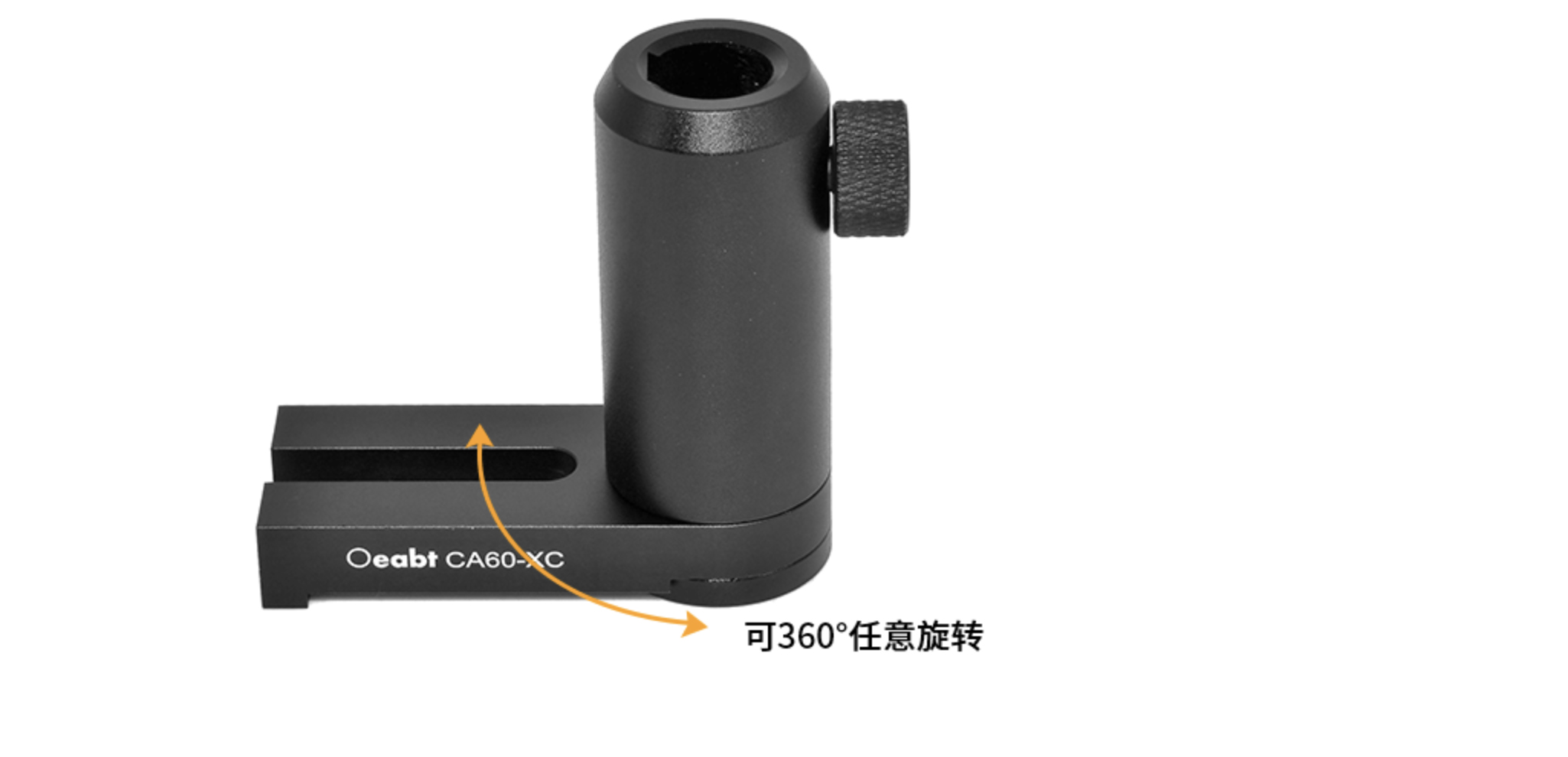

Эти удлинительные кронштейны имеют вращающееся основание и могут устанавливаться между несколькими монтажными отверстиями на макетной плате. Магнит в нижней части основания помогает обеспечить усилие зажима для грубой оптической центровки перед окончательной фиксацией на одной линии с монтажным отверстием на оптической платформе. Вращающееся на 360 ° основание позволяет дополнить удлинительный кронштейн функциями поворота и магнитного позиционирования, что позволяет свести к минимуму время пользователя на сборку оптической системы.
Основание представляет собой утопленную конструкцию, и направление перпендикулярно ее длине. Что касается регулировки по высоте, то полое основание позволяет удлинительному стержню диаметром 12 мм или 12,7 мм соприкасаться с оптической платформой, максимально увеличивая регулировку удлинительного стержня по высоте. Канавка может обеспечить высокостабильный двухпроводной контакт между удлинительным стержнем и кронштейном удлинительного стержня. Другие удлинительные кронштейны, которые не имеют квадратной канавки, имеют меньшее усилие фиксации, и удлинительный стержень со временем будет соскальзывать вниз.

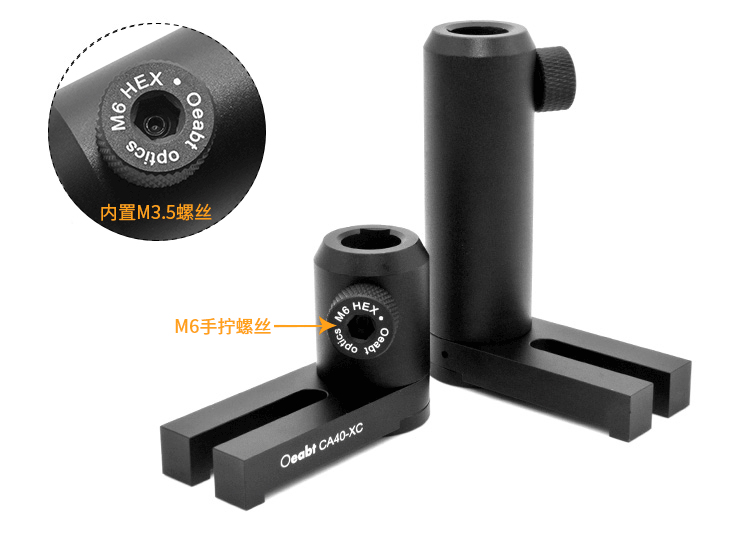

Каждый кронштейн удлинительного стержня оснащен шестигранным ручным винтом пружинного типа M6, который можно затянуть, чтобы зафиксировать высоту удлинительного стержня. В дополнение к ручной затяжке и фиксации встроенные винты можно снова затянуть и закрепить с помощью шестигранного ключа диаметром 1,5 мм. Рекомендуется, чтобы максимальный крутящий момент не превышал 3,2Н.m (Стремление силы вращать объект вокруг оси вращения или точки опоры называется крутящим моментом, а момент вращения также называется крутящим моментом).

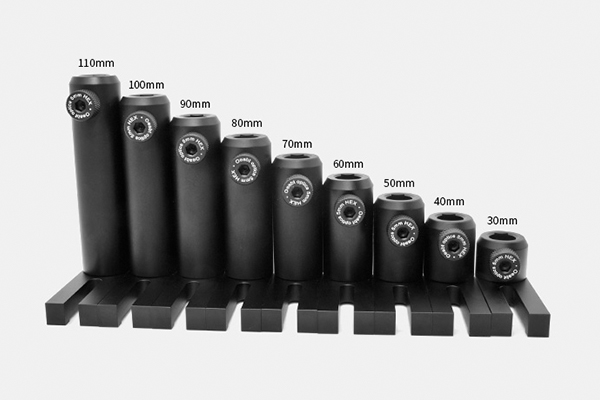

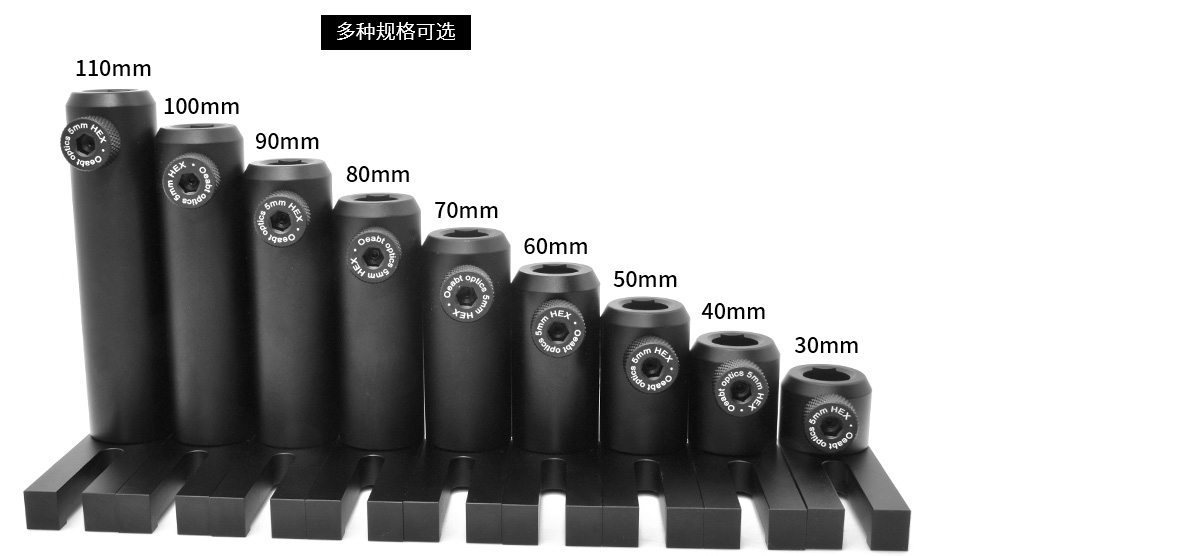

Доступны различные технические характеристики：
Сборка:

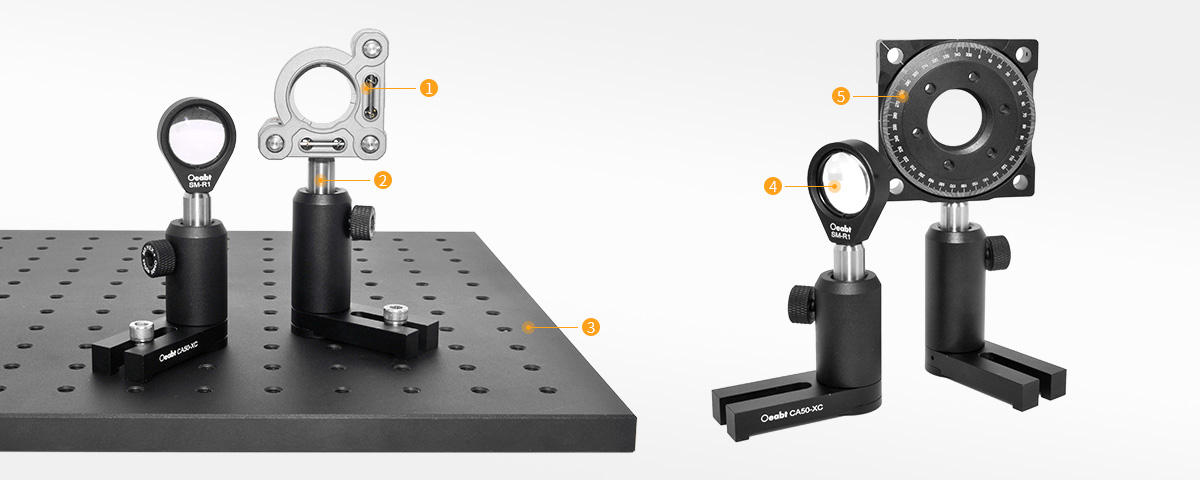

Пример применения:
Модель CA30-XC
Стандарт: Ø25*40 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
Модель CA40-XC
Стандарт: Ø25*40 мм
Описание продукта: шаг паза: 6,7 *34,3 м
Модель CA50-XC
Стандарт: Ø25*50 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
Модель CA60-XC
Стандарт: Ø25*60 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
Модель CA70-XC
Стандарт: Ø25*70 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
Модель CA80-XC
Стандарт: Ø25*80 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
Модель CA90-XC
Стандарт: Ø25*90 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
Модель CA100-XC
Стандарт: Ø25*100 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
Модель CA110-XC
Стандарт: Ø25*110 мм
Описание продукта: шаг паза: 6,7 *34,3 мм
