- Кронштейн подъемного удлинителя, совместимый с удлинителем из нержавеющей стали Ø12 мм;
- Регулируемая высота подъема 8 мм и 12 мм за счет вращения приводного кольца；
- Регулировочное кольцо привода перемещается на 0,5 мм за оборот；
- Нижнее монтажное отверстие имеет резьбовые отверстия и потайные отверстия по желанию заказчика；

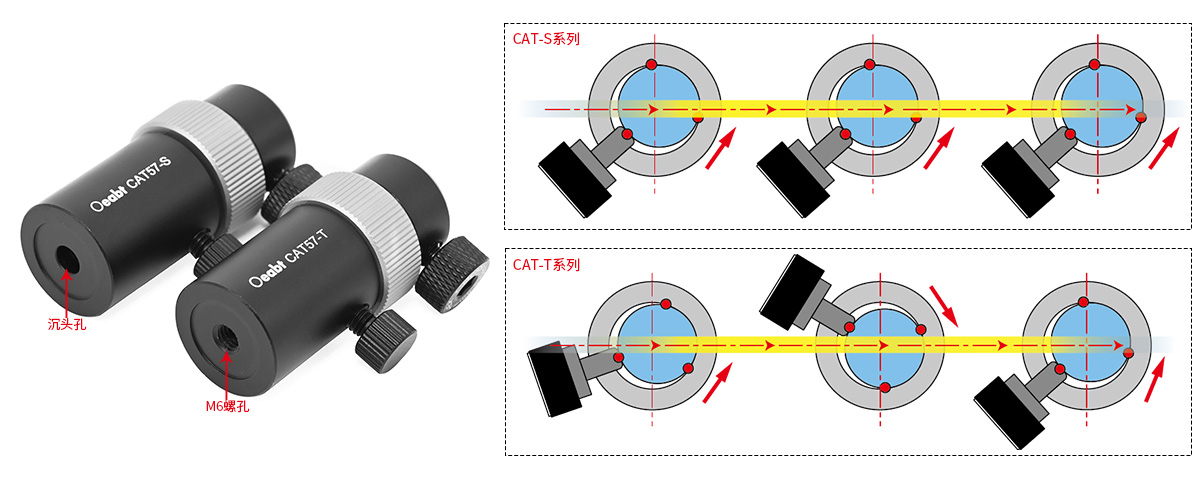

При использовании для многокомпонентных соединений на оптической оси серия CAT-T соединяет компоненты центральной резьбой, что делает невозможным унификацию направления контакта крепежных винтов на боковой стороне корпуса кронштейна удлинителя, что приводит к отклонению траектории движения оптической оси. Серия CAT-S позволяет избежать подобной ситуации. Конструкция потайного отверстия позволяет пользователю затягивать крепежный винт, соединяя его от верхнего конца к нижнему, при определении фиксированного направления удлинительного стержня.
|

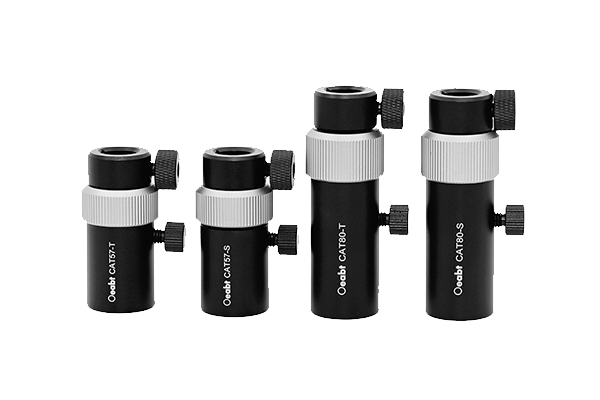

модель
|
CAT57-T
|
CAT57-S
|
CAT80-T
|
CAT80-S
|
|
стандарт
|
Ø25*57 мм
|
Ø25*57 мм
|
Ø25*80 мм
|
Ø25*80 мм
|
|
Регулируемая высота
|
8 мм
|
8 мм
|
12 мм
|
12 мм
|
|
Тип резьбы
|
Отверстие для винта M6
|
Отверстие с потайной головкой Ø6,05 мм
|
Отверстие для винта M6
|
Отверстие с потайной головкой Ø6,05 мм
|
|
вес
|
61,8 г
|
61,1 г
|
84,5 г
|
83,6 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

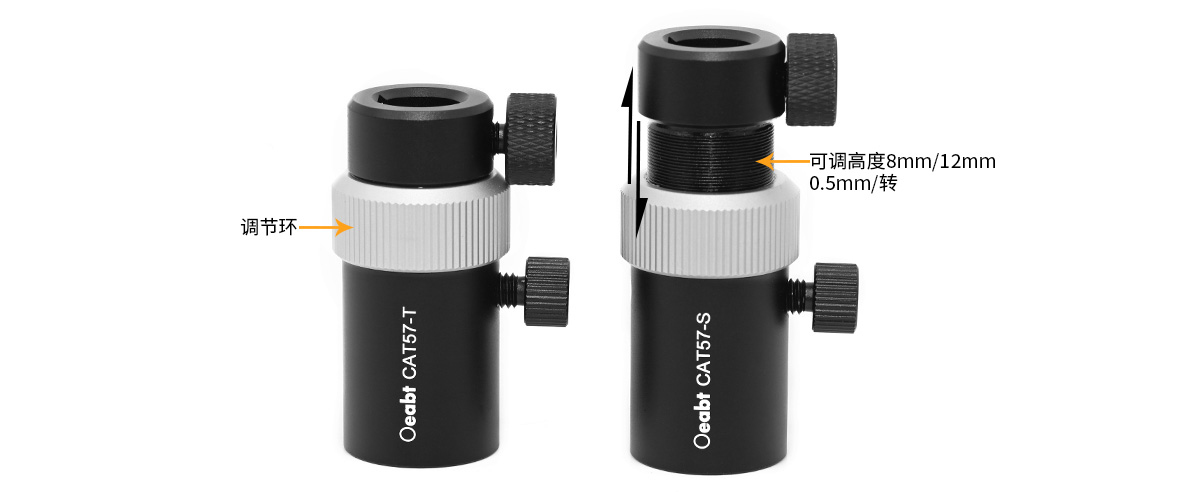

Телескопический удлинительный кронштейн серии CAT регулируемый удлинительный кронштейн совместим с удлинительным стержнем из нержавеющей стали серии Ø12 мм, когда конкретная высота устройства не определена, это идеальный выбор для установки оптических компонентов. Регулировочное кольцо с накаткой позволяет регулировать высоту в диапазоне 8 мм / 12 мм и обеспечивает регулировку на 0,5 мм для каждого оборота.

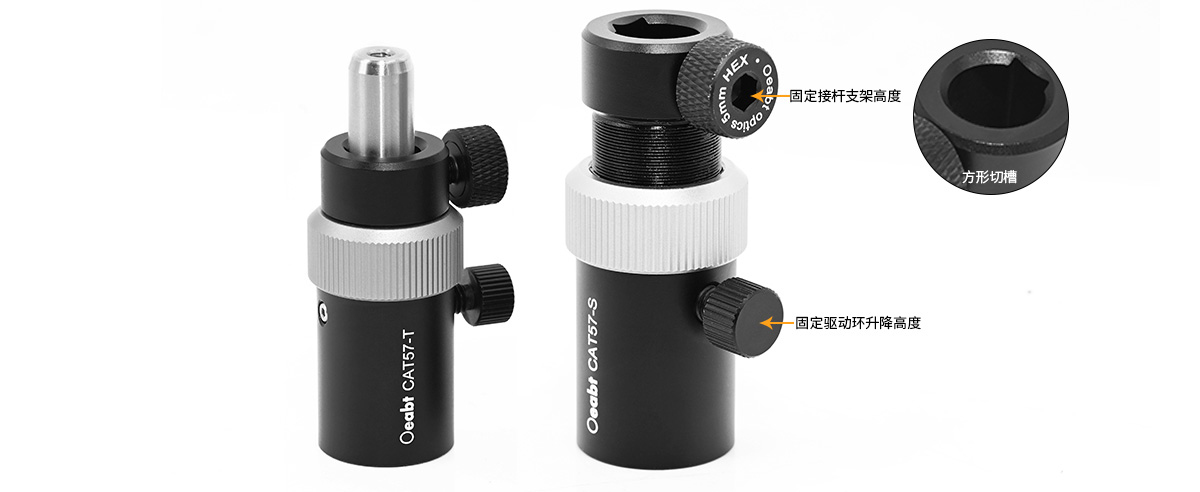

Внутри кронштейна имеется квадратная канавка, которая обеспечивает двухпроводной контакт с удлинительным стержнем, что позволяет устанавливать удлинительный стержень очень стабильно. Все устройство кронштейна может быть зафиксировано ручным винтом в нижнем положении и фиксирующей шестигранной канавкой на ручном винте в верхнем положении.

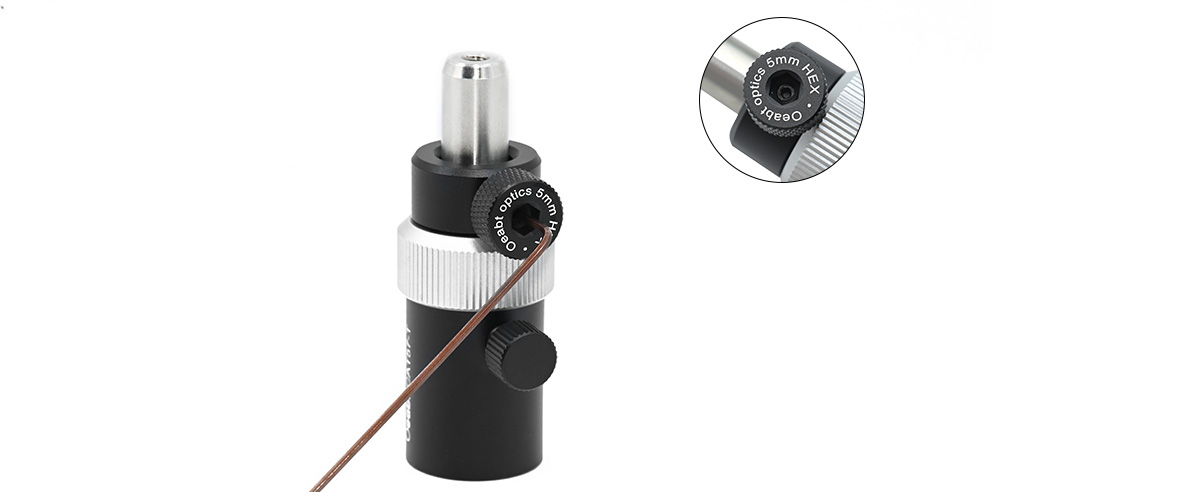

Встроенные винты для более высоких ручных винтов можно снова затянуть и закрепить с помощью шестигранного ключа диаметром 1,5 мм. Рекомендуется, чтобы максимальный крутящий момент не превышал 3,2Н.m (Стремление силы вращать объект вокруг оси вращения или точки опоры называется крутящим моментом, а момент вращения также называется крутящим моментом).

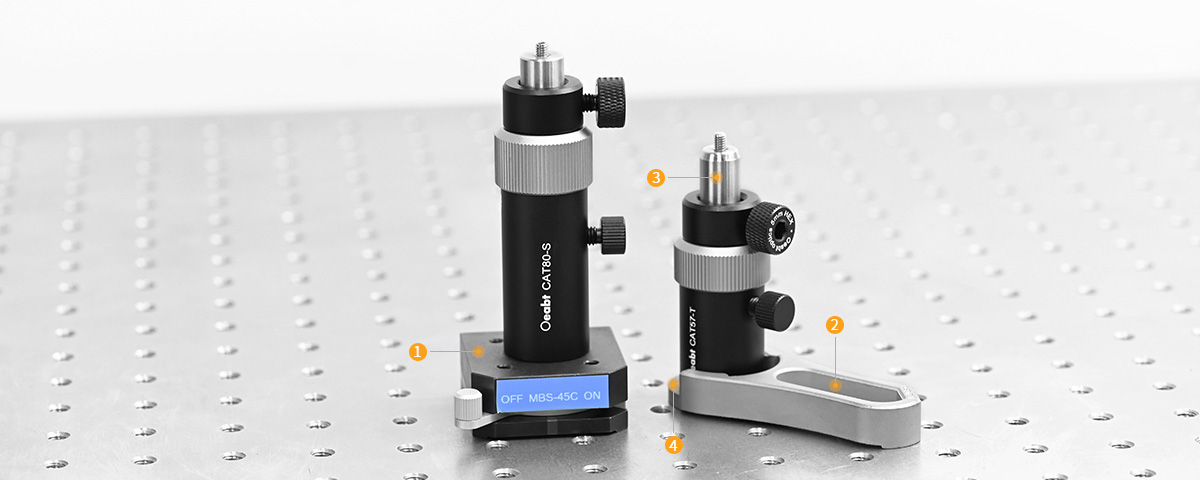

Кронштейн подсоединяется и фиксируется к компонентам оптического устройства или макетной плате через отверстие для винта M6 или отверстие с потайной головкой в нижней части. В ситуациях, когда требуется фиксированное направление или соосность, рекомендуется использовать тип отверстия с потайной головкой серии CAT-S.
Сборка:

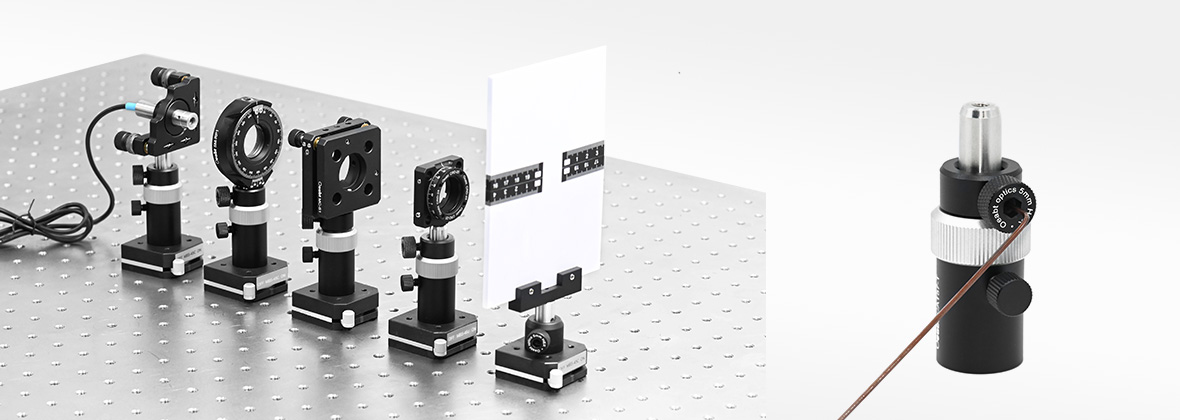

Пример применения:
Модель CAT57-T
Стандарт: Ø25*57 мм
Описание продукта: регулируемая высота: 8 мм
Модель CAT57-S
Стандарт: Ø25*57 мм
Описание продукта: регулируемая высота: 8 мм
Модель CAT80-T
Стандарт: Ø25*80 мм
Описание продукта: регулируемая высота: 12 мм
Модель CAT80-S
Стандарт: Ø25*80 мм
Описание продукта: регулируемая высота: 12 мм
