- Удлинительный стерженьиз нержавеющей стали диаметром полдюйма (12,7 мм)；
- Удлинительный стержень имеет на одном конце отверстие для винта M4, на одном конце отверстие для винта M6 и на одном конце шпильку M6, причем один конец отверстия для винта M6 является дополнительным；

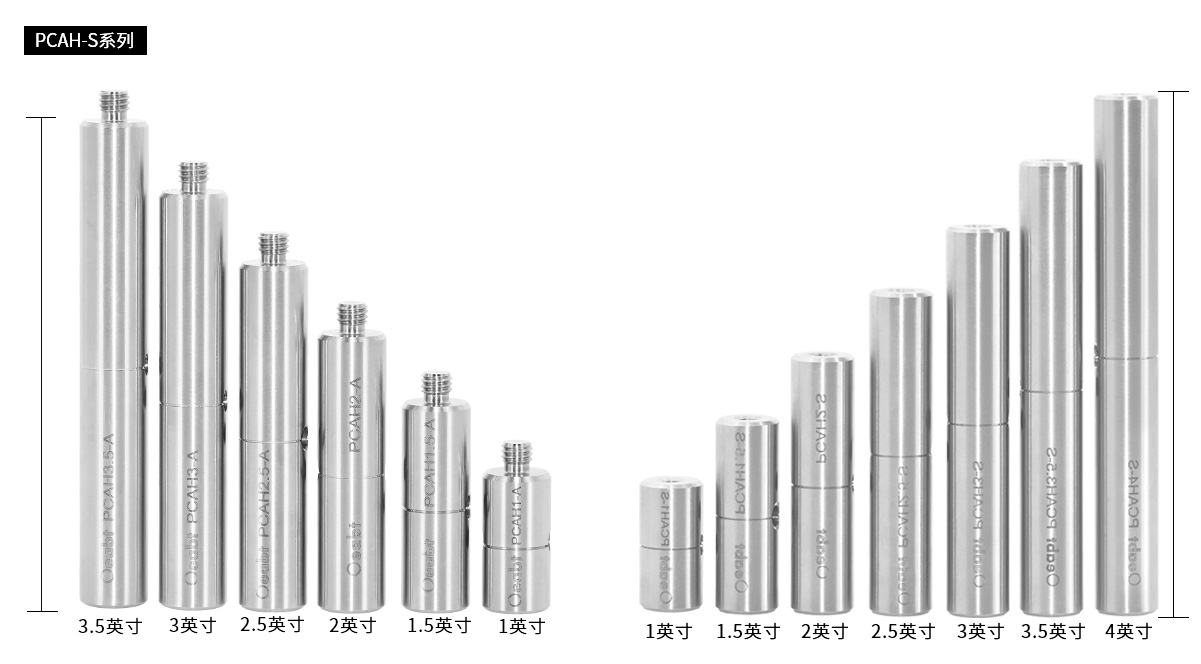

- Диапазон высот: 1 дюйм-4 дюйма по желанию；
- Совместим с удлинительными кронштейнами серий CA-Aи CA-XC；
Оптический удлинитель диаметром 1-2 дюйма является основным компонентом, необходимым для создания многих жестких конструкций. Высота удлинителя варьируется от 1 дюйма до 4 дюймов, и он совместим с нашими кронштейнами для удлинителей серииCA-A, магнитными кронштейнами для удлинителей серии CA-XC и различными конструкционными аксессуарами.
|
модель
|
диаметр
|
высота
|
вес
|
Тип отверстия для винта
|
материал
|
|
PCAH1-A
|
Ø1/2 дюйма
|
1 дюйм
|
21,4 г
|
Шпилька M6 на одном конце
Отверстие для винта M6 на одном конце
|
нержавеющая сталь 304
|
|
PCAH1.5-A
|
1,5 дюйма
|
33,8 г
|
|
PCAH2-A
|
2 дюйма
|
46.1г
|
|
PCAH2.5-A
|
2,5 дюйма
|
58,9 г
|
|
PCAH3-A
|
3 дюйма
|
71,6 г
|
|
PCAH3.5-A
|
3,5 дюйма
|
84,2 г
|
|
модель
|
диаметр
|
высота
|
вес
|
Тип отверстия для винта
|
материал
|
|
PCAH1-S
|
∅1/2 дюйма
|
1 дюйм
|
20,6 г
|
Отверстие для винта M4 на одном конце
Отверстие для винта M6 на одном конце
|
нержавеющая сталь 304
|
| |
|
|
Техническое описание:
Оптический удлинитель Ø1 / 2 дюйма является основным компонентом, необходимым для изготовления многих жестких конструкций, и совместим с нашими кронштейнами для удлинителей серии CA-A, магнитными кронштейнами для удлинителей серии CA-XC и различными конструкционными аксессуарами.

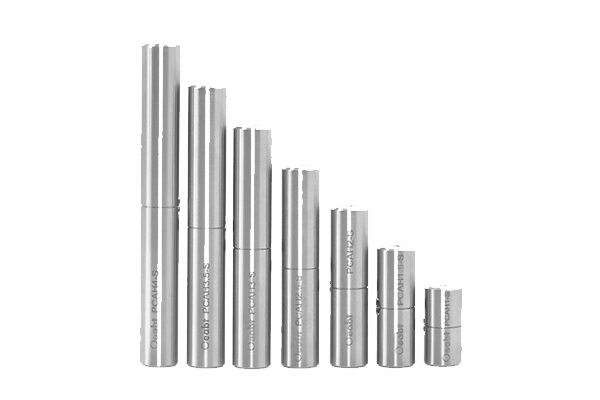

Удлинительный стержень серии PCAH-S имеет отверстия для винтов M4 на одном конце и отверстия для винтов M6 на другом конце.

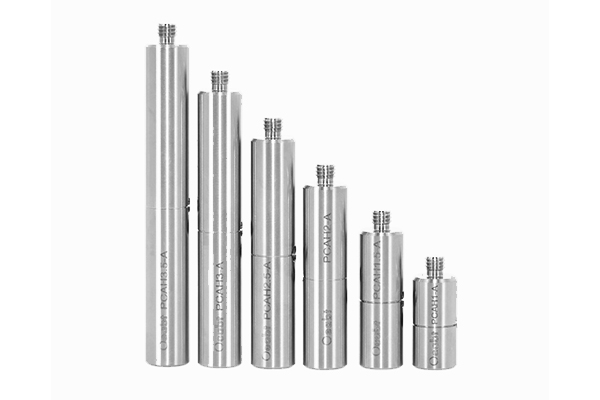

Удлинительный стержень серии PCAH с шипами M6 на одном конце и отверстиями для винтов M6 на другом конце.

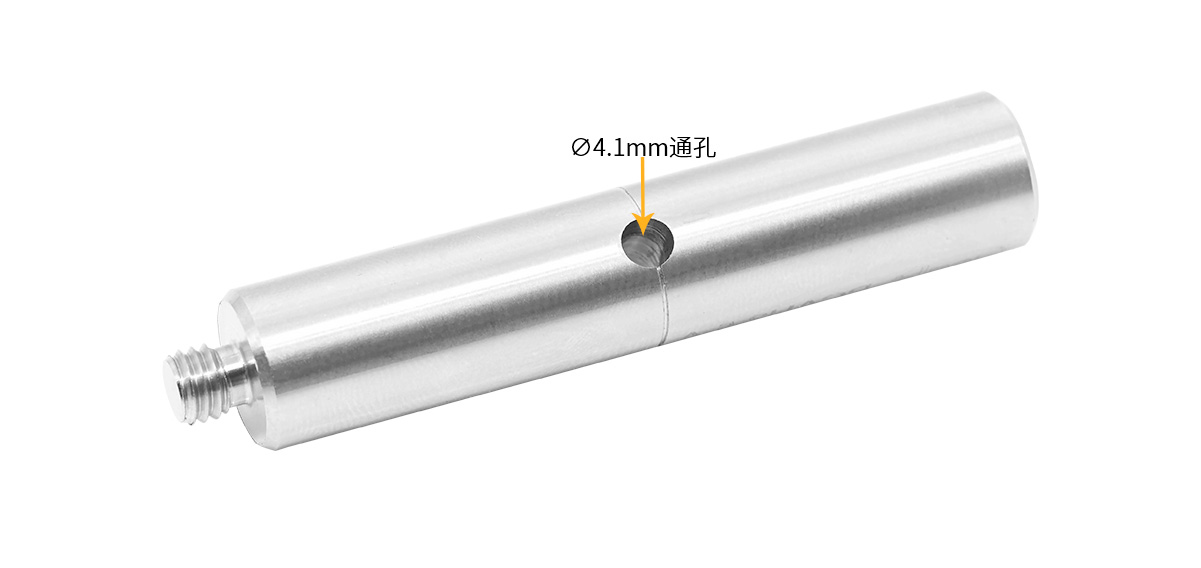

Сбоку удлинительного вала имеется сквозное отверстие диаметром 4,1 мм, которое проходит через шестигранный ключ для обеспечения большего крутящего момента при креплении узла. А посередине имеется круг из проволочных канавок, выгравированных лазером, который можно использовать для вспомогательного выравнивания подъема по центральной высоте.

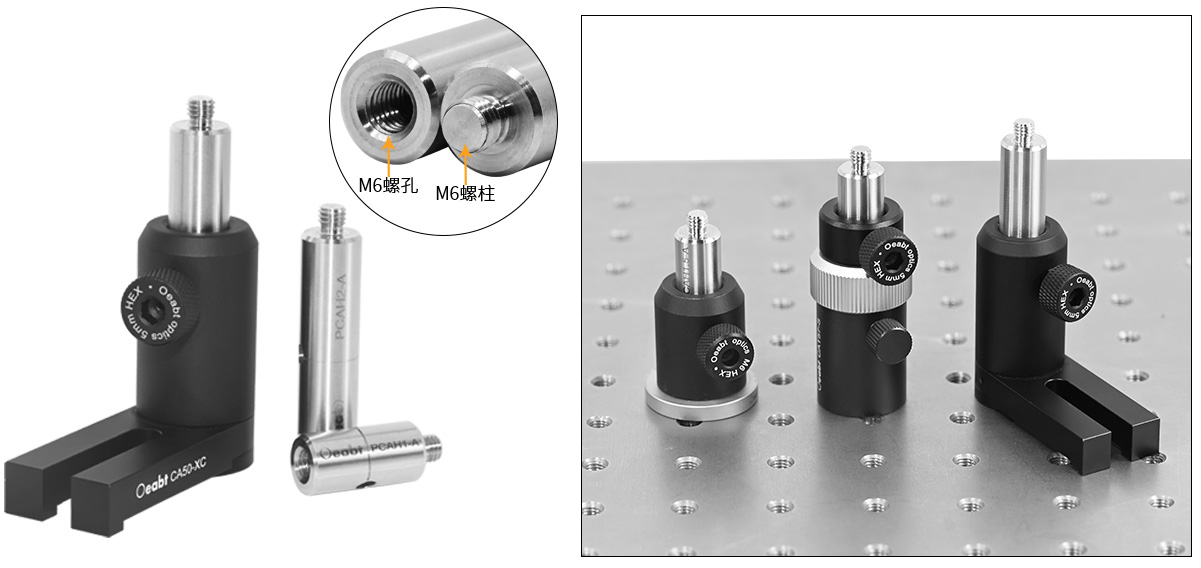

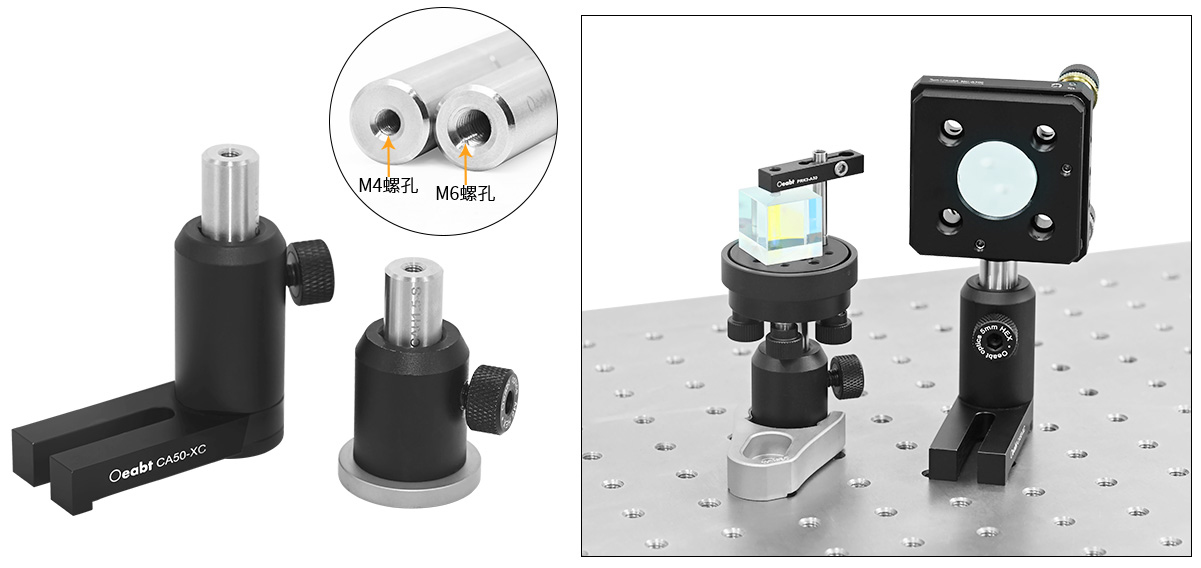

Сборка:

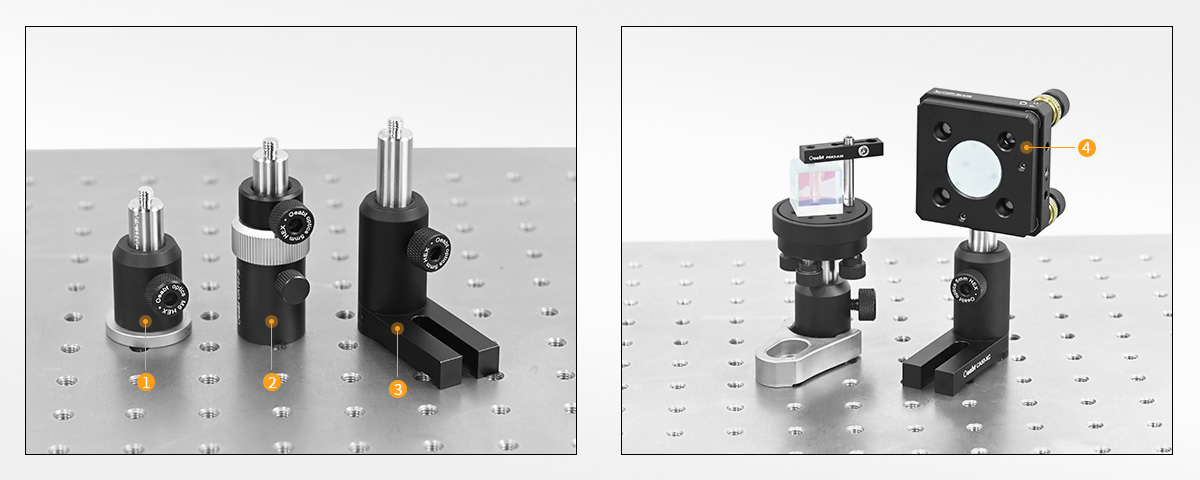

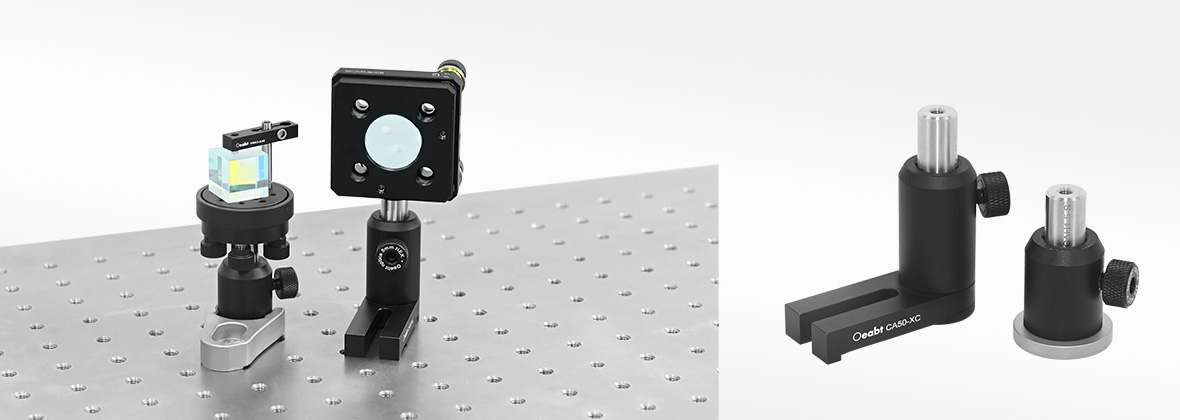

Пример применения:
Модель PCAH1-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH1.5-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH2-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH2.5-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH3-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH3.5-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH4-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH4.5-A
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH1-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH1.5-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH2-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH2.5-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH3-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH3.5-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH4-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
Модель PCAH4.5-S
Стандарт: Ø1/2 дюйма
Описание продукта: сбоку удлинительного стержня имеется сквозное отверстие диаметром 4,1 мм
