- Предустановленные детали；
- Конструкция центрального отверстия с двумя круглыми отверстиями обеспечивает стабильность установленного лазера и отличную начальную концентричность；
- Совместимость с гелий-неоновой лазерной установкой диаметром 30-44 мм；
- Обеспечивает диапазон регулировки угла тангажа ±5° и угла рыскания ±5°；
- Совместимость с 60-мм клеточной системой；
Рамка светильника может обеспечивать регулирование шага на ± 5 ° и отклонения на ±5 ° для позиционирования источника лазерного излучения для достижения плавной регулировки, небольшого перекрестного соединения и точного размещения луча. Сбоку от одного конца монтажного гнезда имеется регулировочный паз, и на нем лазером выгравирован контрольный номер диаметра (это число соответствует монтажному диаметру).Регулируя линию выравнивания рядом с пазом, можно быстро установить диаметр и отрегулировать его для быстрой установки. Обратите внимание, что местом установки после определения диаметра зажима в данный момент является центральная коаксиальность.
|
модель
|
CSJ-TILT
|
|
стандарт
|
79.1*84.6*16.0 мм
|
|
Диаметр зажима
|
Ø30 Мм-44 мм
|
|
Диапазон регулировки
|
Тангаж ±5°, рыскание ±5°
|
|
Расстояние между сквозными отверстиями
|
Ø6.02 мм, расстояние 60*60 мм
|
|
вес
|
129,2 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

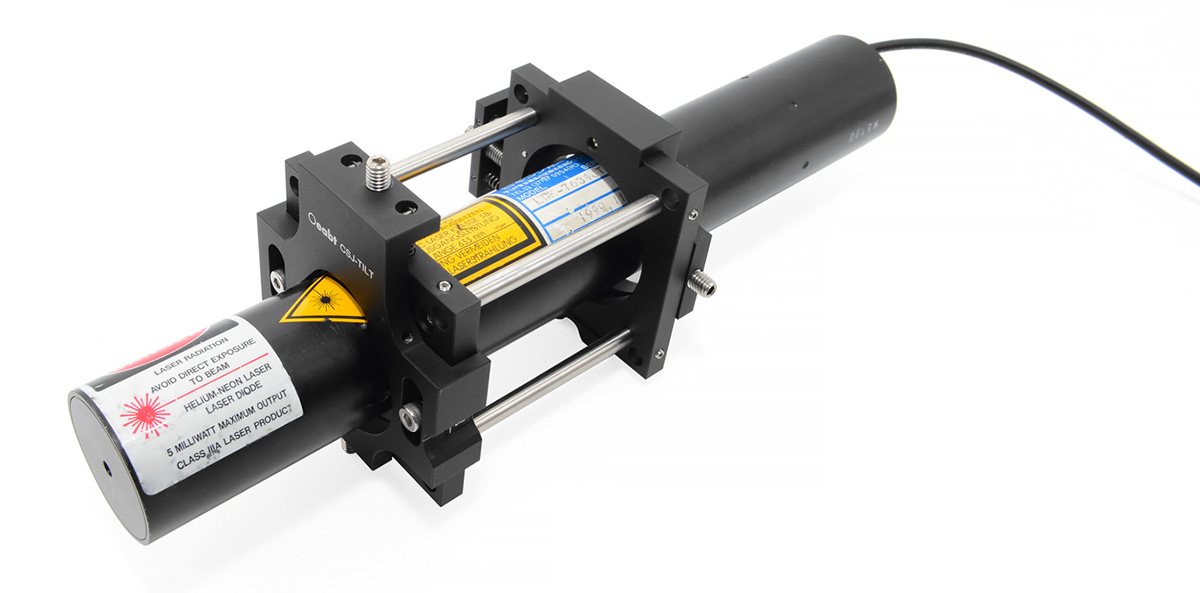

CSJ-TILT оснащен регулировочным седлом с двойными центральными отверстиями, которое совместимо с установкой гелий-неоновых лазеров Ø30 мм-Ø44 мм или расположением цилиндрических компонентов без смещения. В то же время, благодаря ограничителю дуги и функции трехточечного позиционирования, гелий-неоновый лазер устанавливается стабильно, обеспечивая повторяемое угловое направление и стабильность.

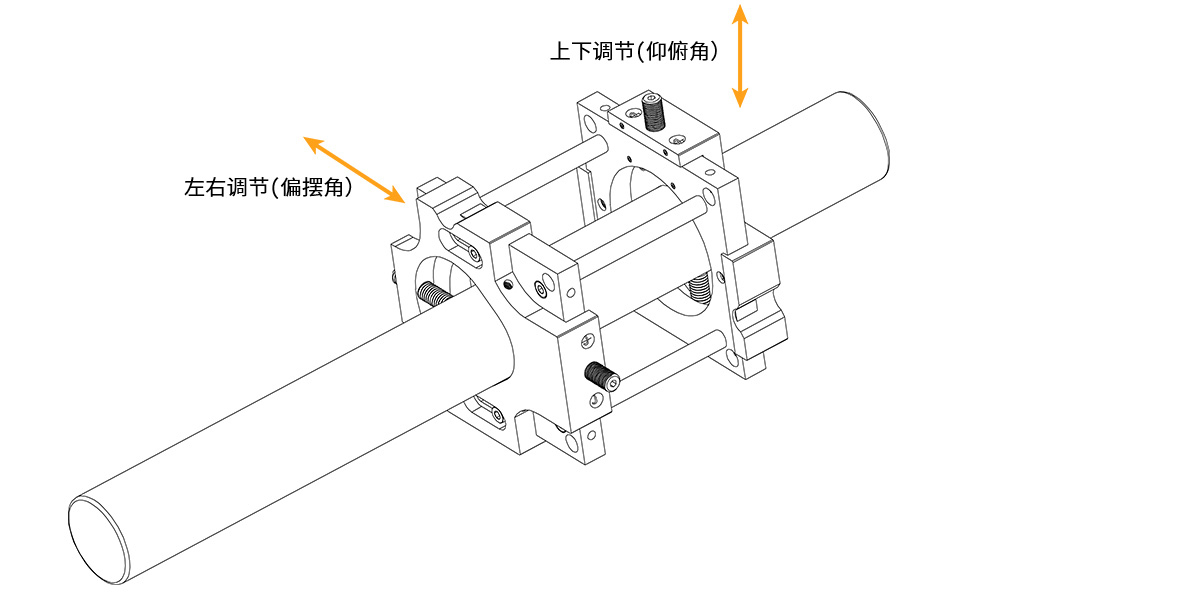

Регулировочный винт на одном конце пружины натяжения также обеспечивает регулировку шага на ±5° и отклонения на ±5° для позиционирования источника лазерного излучения для достижения плавной регулировки, малого поперечного сечения и точного размещения луча. Когда регулировка угла будет завершена, можно затянуть два винта-фиксатора слева и справа от передней панели, чтобы зафиксировать положение угла наклона.
Сбоку на одном конце монтажного гнезда имеется регулировочный паз, а контрольный номер диаметра выгравирован лазером (этот номер является монтажным диаметром).Регулируя линию выравнивания рядом с пазом, можно быстро установить диаметр и отрегулировать его для быстрой установки. Обратите внимание, что положение установки после определения диаметра зажима теперь является центральным соосным.

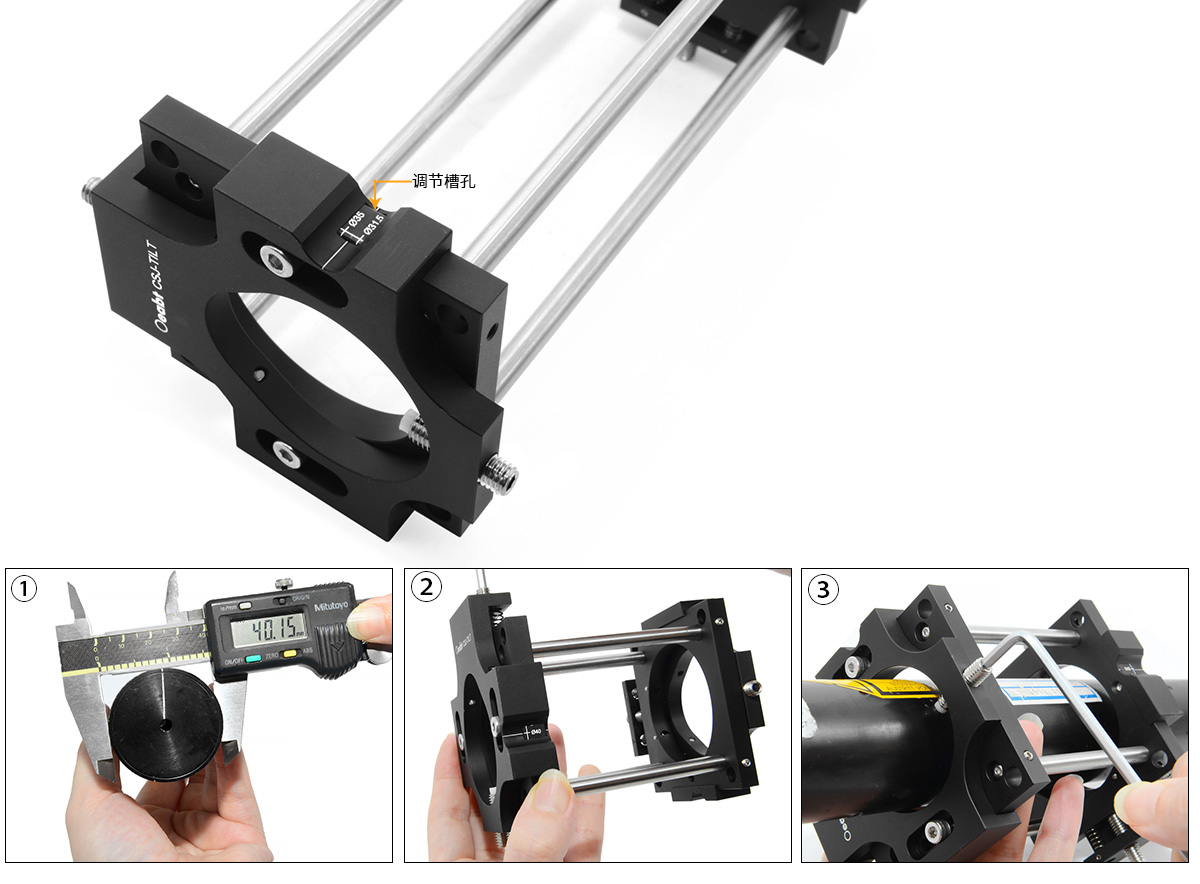

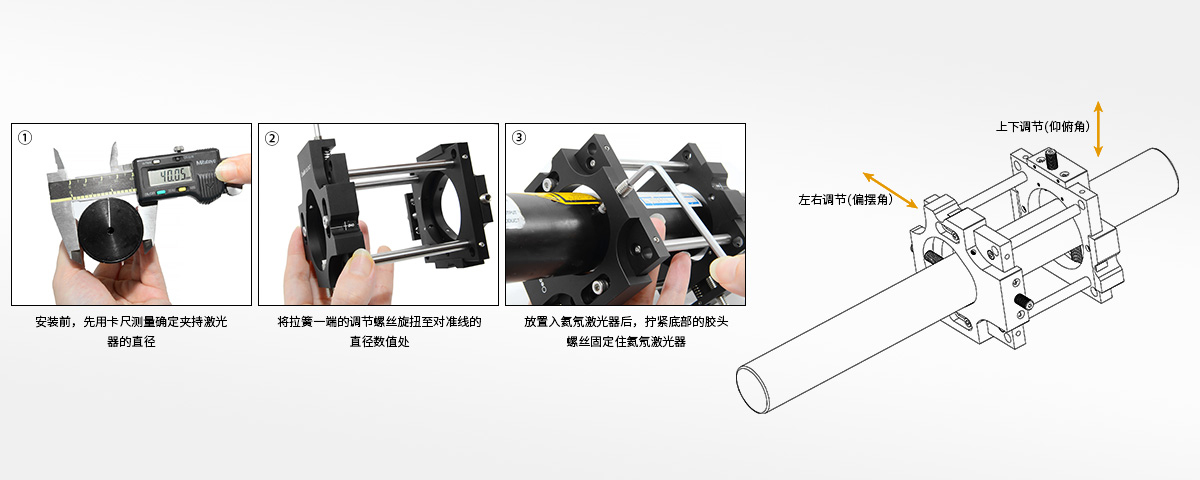

Перед установкой сначала измерьте и определите диаметр зажимного лазера с помощью штангенциркуля и с помощью регулировочного винта на одном конце натяжной пружины поверните его до положения диаметра, отмеченного регулировочным пазом. После установки гелий-неонового лазера можно затянуть крепежные винты в нижней части, чтобы зажать и зафиксировать гелий-неоновый лазер.
Вокруг монтажного гнезда имеются 4 сквозных отверстия диаметром 6,02 мм с шагом 60 * 60 мм, которые совместимы с системой каркаса диаметром 60 мм и могут быть интегрированы с компонентами каркаса. Его также можно использовать с защелкивающимся монтажным кронштейном CSK-A70 для создания свободного пространства.

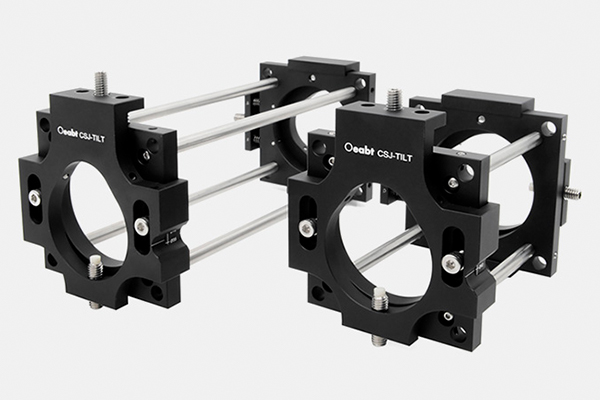

Предварительно установленные детали.

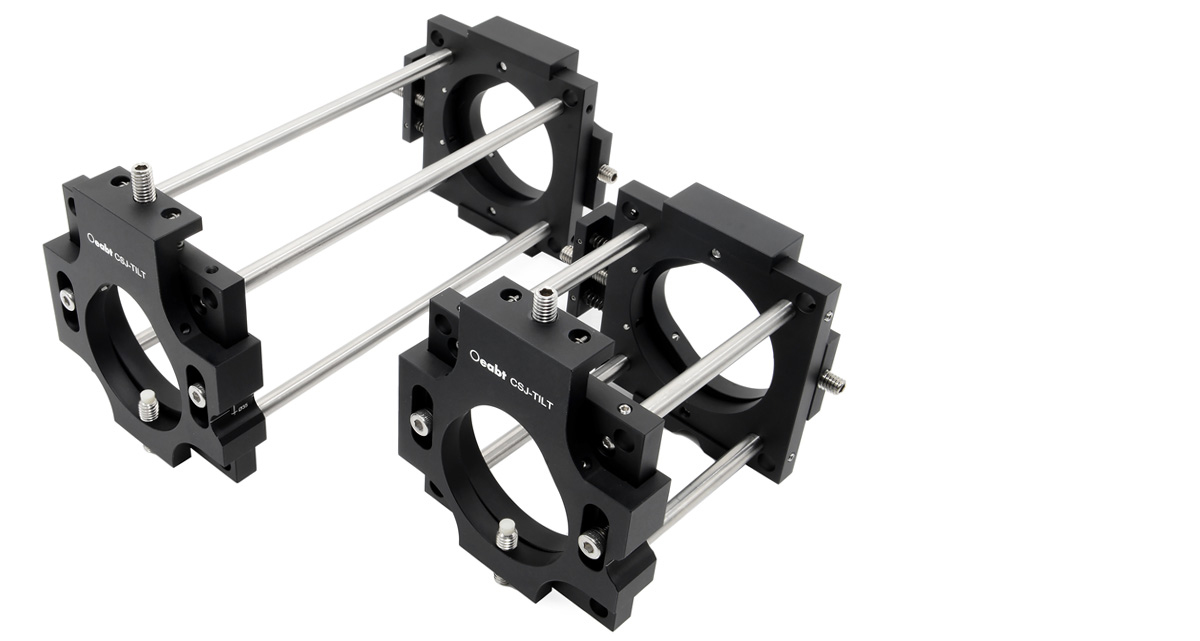

Сборка:

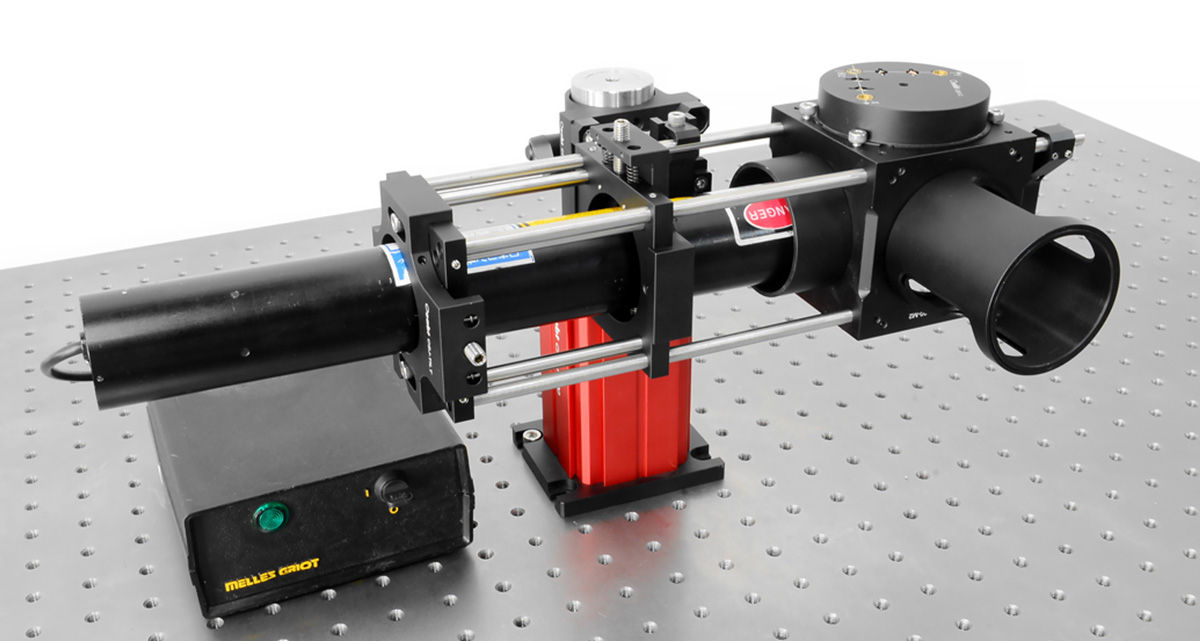

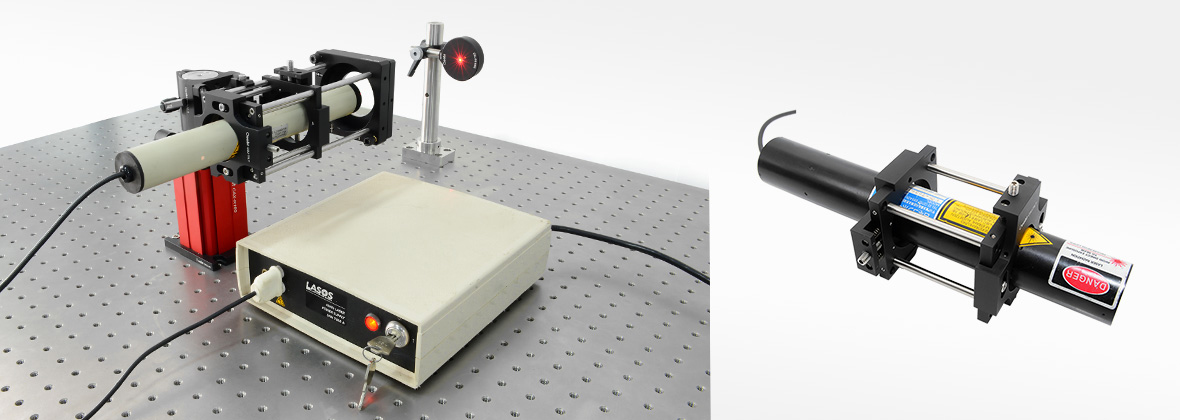

Пример применения:
Модель CSJ-TILT-76
Держатель гелий-неонового лазерного прибора CSJ-TILT-76
Модель: CSJ-TILT-152
Держатель гелий-неонового лазерного прибора CSJ-TILT-152
