- Могут устанавливаться оптические компонентыдиаметром 2 дюйма (50,8 мм) с максимальной толщиной 16,0 мм；
- Ход в направлениях X и Y составляет ±2 мм；
- Совместим с 60-мм клеточной системой;
- Резьба SM2 (1,035 "-40), как передняя, так и задняя панели совместимы с продуктами серии SM2；
60-миллиметровая рамка регулировки перемещения cage system может обеспечить регулировочный ход XY ±2 мм в направлении оптической оси. Эта регулировка перемещения осуществляется с помощью дифференциального регулятора PSM8 с точной регулировкой 100 мкм на оборот и точной регулировкой 2 мкм на индексацию; грубая регулировка составляет 0,35 мм на оборот.
|
модель
|
CXY1L-PM
|
|
стандарт
|
94.0*94.0*24.4 мм (без регулятора)
|
|
отверстие
|
Внутренняя резьба SM2 (2,035”-40)
|
|
Максимальный ход
|
±2 мм
|
|
Точность регулировки
|
Грубая регулировка 0,35 мм по окружности; точная регулировка 100 мкм по окружности, индексация 2 мкм
|
|
Расстояние между сквозными отверстиями
|
Ø6.02 мм, расстояние 60*60 мм
|
|
вес
|
351,3 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

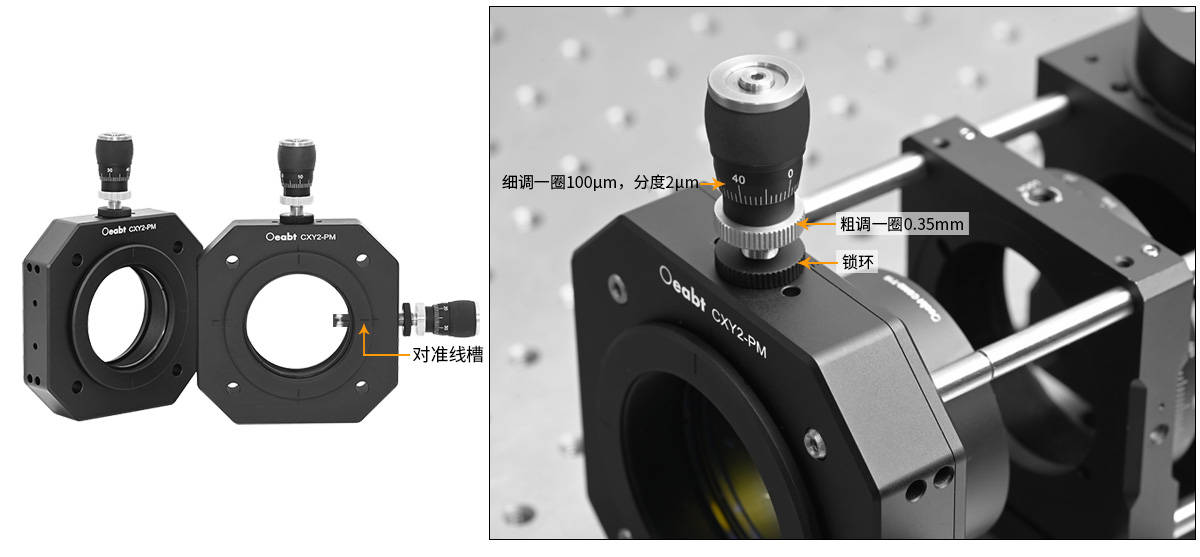

Рамка регулировки перемещения может обеспечивать регулировочный ход XY ±2 мм в направлении оптической оси. Эта регулировка перемещения осуществляется дифференциальным регулятором PSM8 с точной регулировкой 100 мкм на оборот и точной регулировкой 2 мкм; грубая регулировка составляет 0,35 мм на оборот. Монтажное гнездо имеет регулировочные пазы в горизонтальном и вертикальном направлениях, которые могут помочь выровнять монтажный стол. После определения положения ручка фиксирует гайку, чтобы зафиксировать положение.

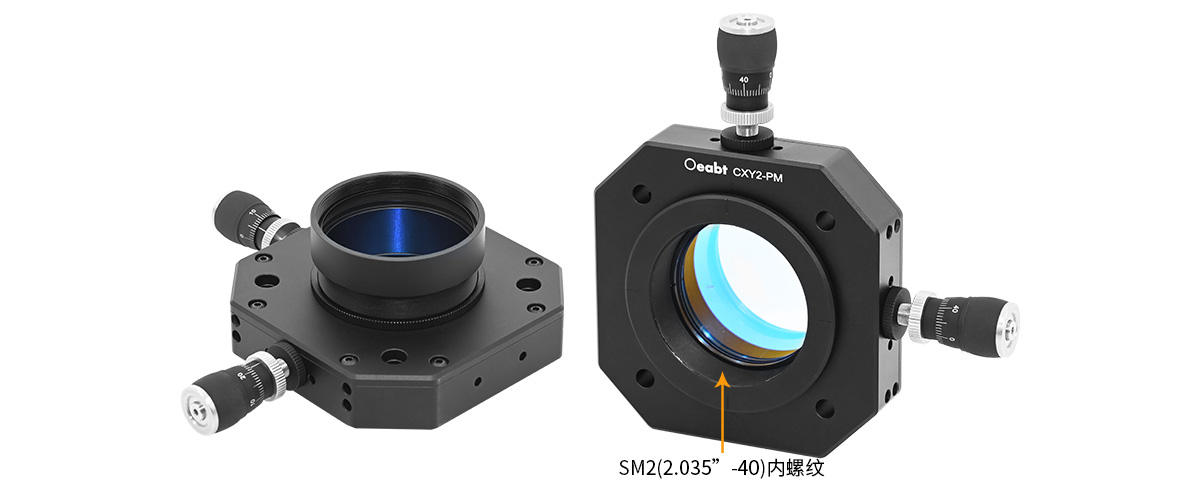

Подвижное монтажное гнездо имеет внутреннюю резьбу SM2 (2,035”-40), а самый толстый оптический элемент диаметром 2 дюйма (16 мм) может быть установлен непосредственно с помощью прилагаемого стопорного кольца SM2.Задняя сторона также имеет резьбу SM2, которую можно использовать с втулкой объектива SM2.
4 сквозных отверстия монтажной рамы могут быть встроены в систему каркаса диаметром 60 мм с помощью удлинителя каркаса серии PCM-S, а для затягивания крепежных винтов сбоку можно использовать гаечный ключ диаметром 1,5 мм, чтобы зафиксировать положение регулировочной рамы.

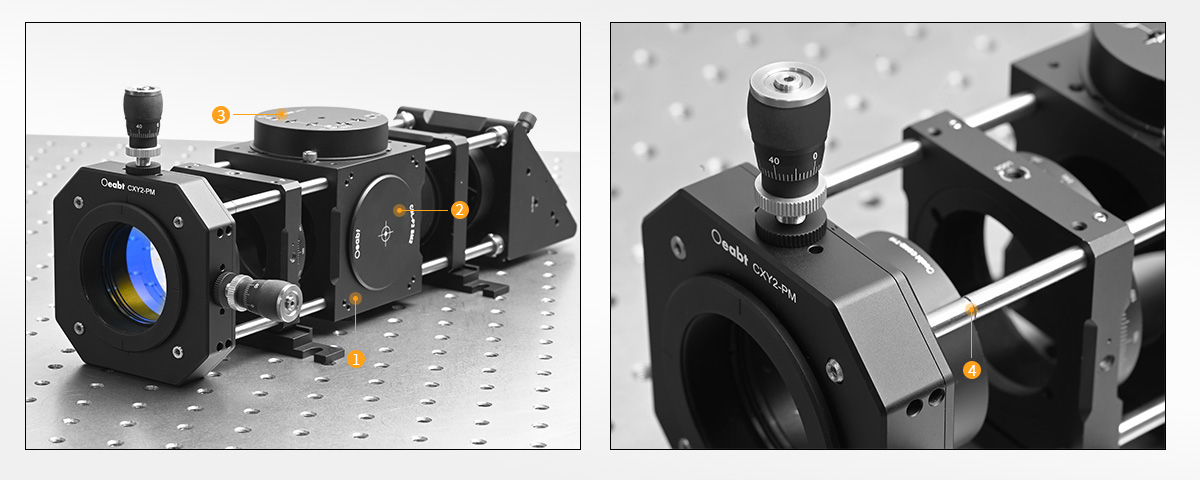

Сборка:

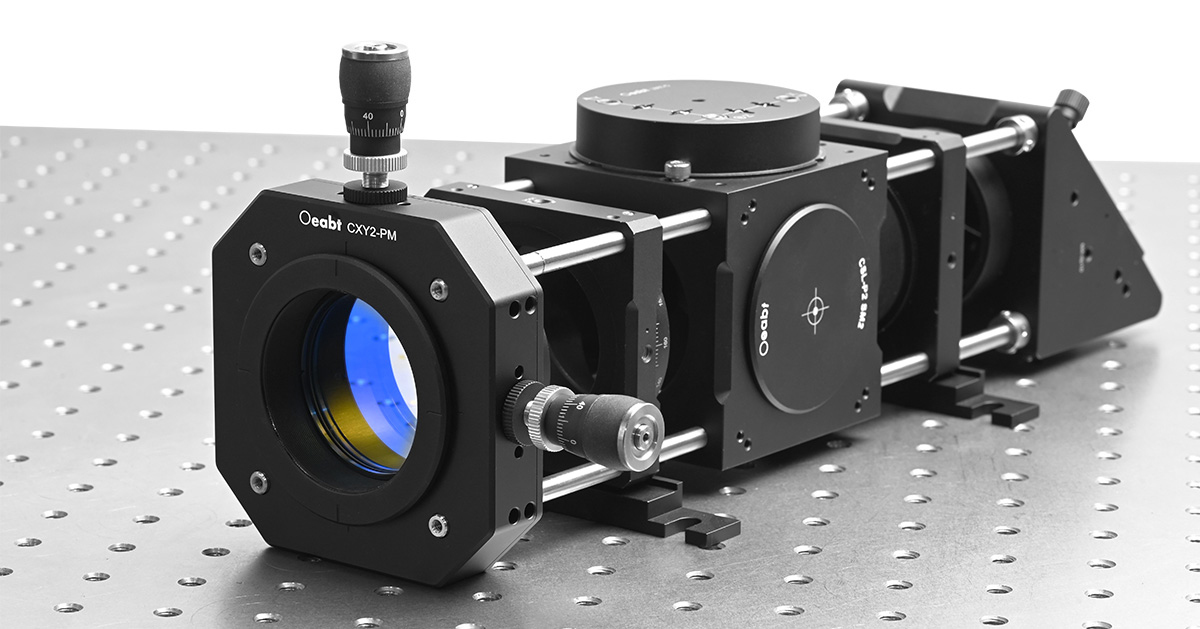

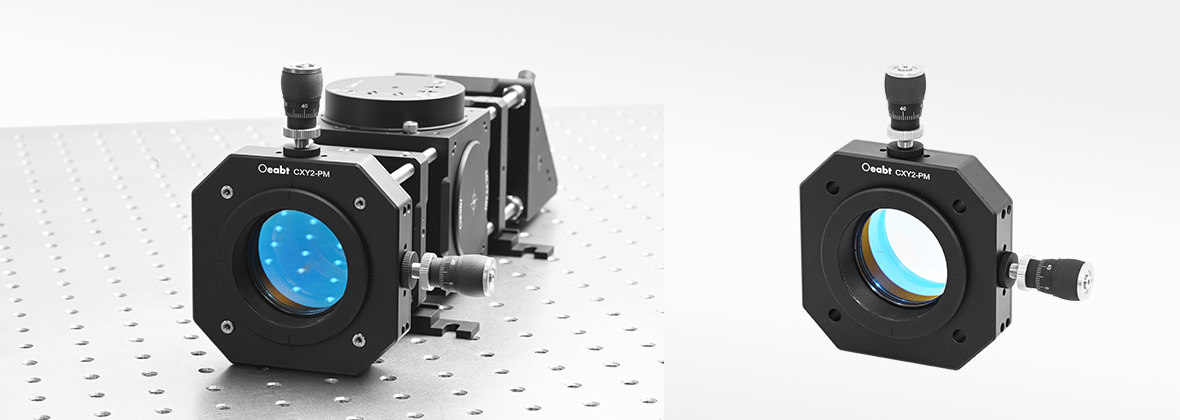

Пример применения:

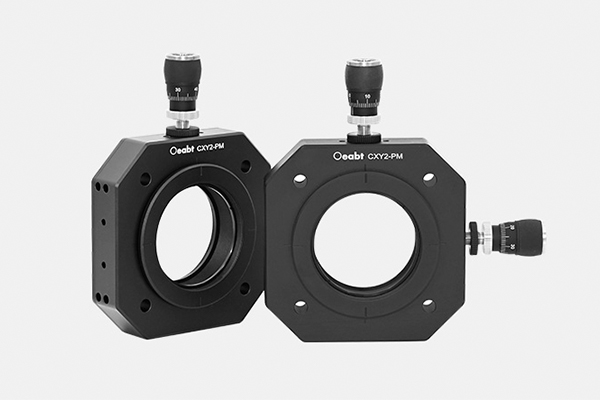

Модель CXY2-PM
Стандарт: 94.0*94.0*24.4 мм
Описание продукта: грубая регулировка 0,35 мм по окружности; точная регулировка 100 мкм по окружности, индексация 2 мкм
, максимальный ход ±2 мм
