- Поворотный монтажный стол на 360°, лазерная шкала, индексация 2°；
- Угловое смещение между двумя ножками на ±90°；
- Независимо запирающиеся монтажные ножки；
- Диапазон регулировки вертикальной высоты 23,8 мм；
- Множество отверстий под винты на столешнице для удобства установки компонентов；

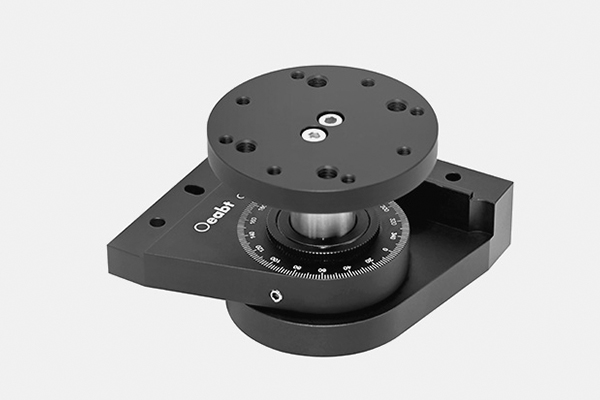

Подложка выгравирована лазером под углом 360°, а линия гравировки увеличивается каждые 2° для облегчения выравнивания. Кроме того, монтажная пластина может быть зафиксирована независимо. После того, как ножки основания частично зафиксированы в нужном положении, оптический элемент, установленный на столешнице, можно свободно поворачивать на 360°, и предусмотрена регулировка высоты по вертикали на 23,8 мм.
|
модель
|
CST-X180
|
|
стандарт
|
83.9**83.9*63.6 мм
|
|
Диапазон регулировки
|
Монтажная пластина: поворот на 360 °
|
|
Штатив: поворачивается друг к другу под углом ± 90° (фиксируется)
|
|
Удлинительный стержень: регулировка высоты по вертикали 23,8 мм (запирается)
|
|
Тип отверстия для винта
|
M4* 8 мест, M6*4 места, M4* 2 места (потайное отверстие)
|
|
материал
|
алюминиевый сплав 7075 + нержавеющая сталь 304
|
|
вес
|
462,6 г
|
Техническое описание:
Вращающееся крепление идеально подходит для построения спектрограмм, требующих произвольной регулировки угла наклона, или других систем на основе призм и решеток. Он может поворачиваться и смещаться на ± 90 ° между двумя монтажными ножками и может использоваться с каркасной пластиной и интегрироваться в каркасную систему.

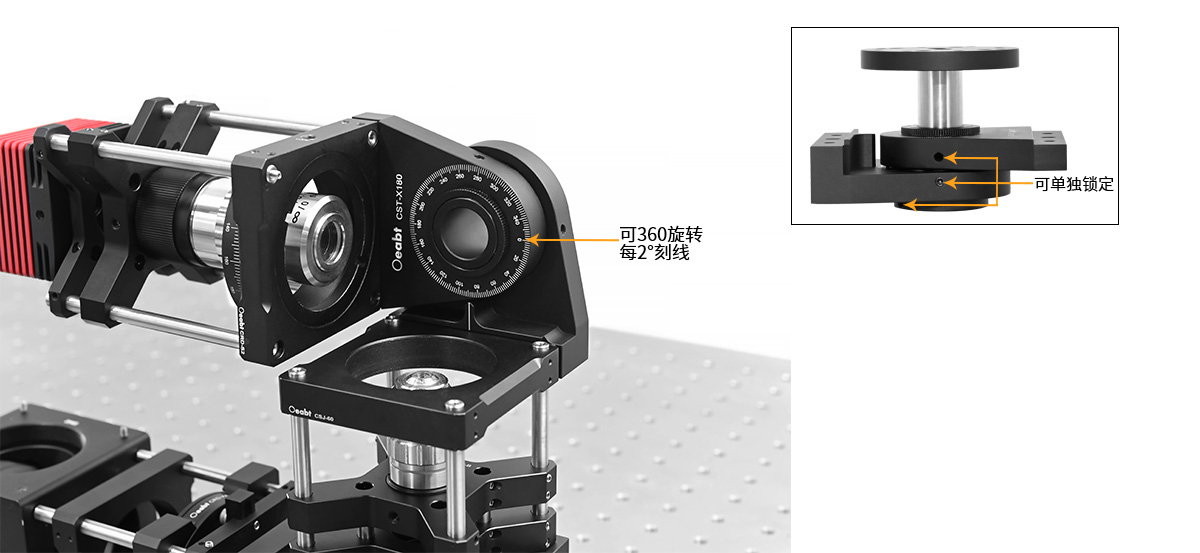

На подложке нанесена лазерная гравировка под углом 360°, а линия гравировки увеличивается каждые 2° для облегчения выравнивания. Кроме того, монтажная пластина может быть зафиксирована независимо.
На рабочей поверхности монтажной пластины имеется ряд резьбовых отверстий, облегчающих установку различных оптических компонентов, таких как прижимные рычаги для зажима и установки призм и решеток. После частичной фиксации ножек основания оптический элемент, установленный на столешнице, можно свободно поворачивать на 360°, а также предусмотрена регулировка высоты по вертикали на 23,8 мм.
Монтажный стол и удлинительный стержень можно свободно собирать и разбирать, а в нижней части удлинительного стержня одновременно имеются отверстия для винтов M6, которые можно установить на перемещаемый стол или другую регулировочную раму для использования в экспериментах со свободным пространством.

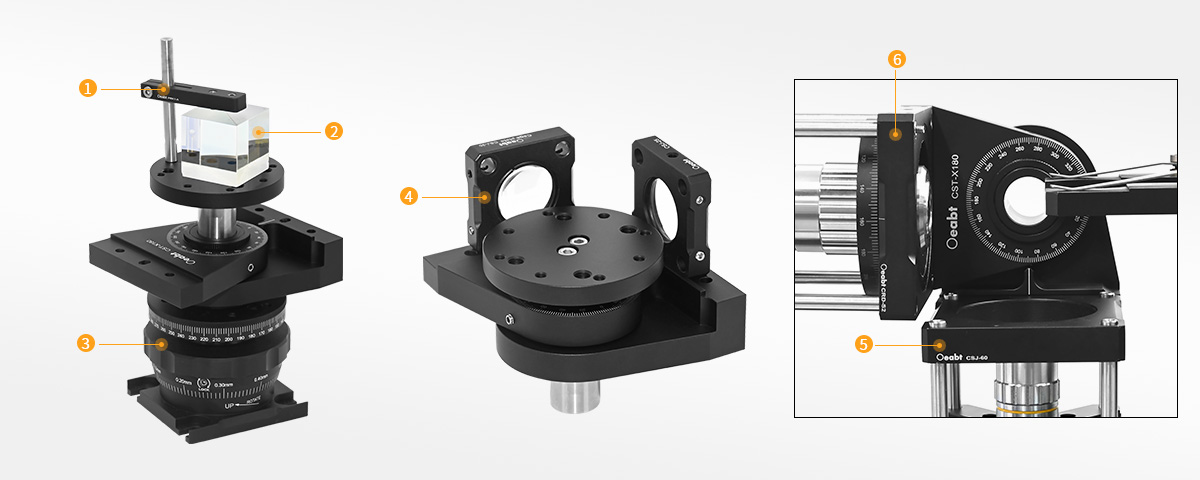

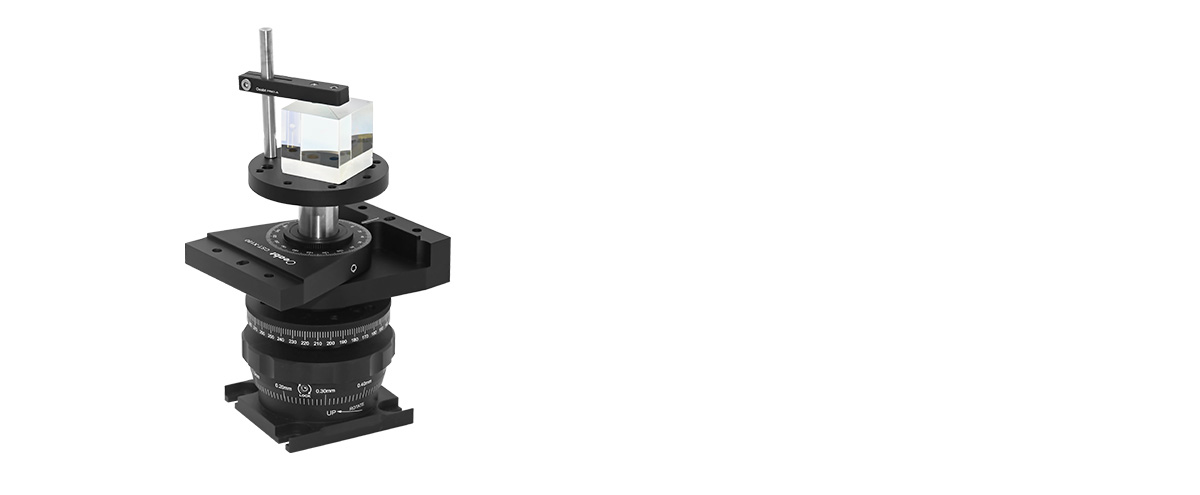

Сборка:

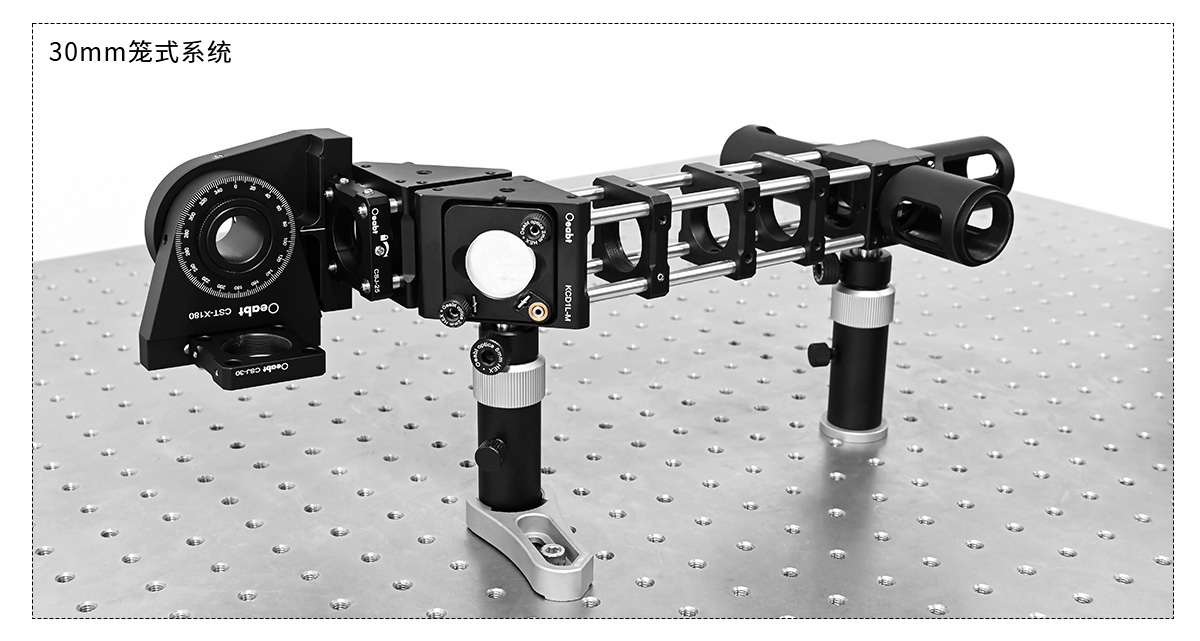

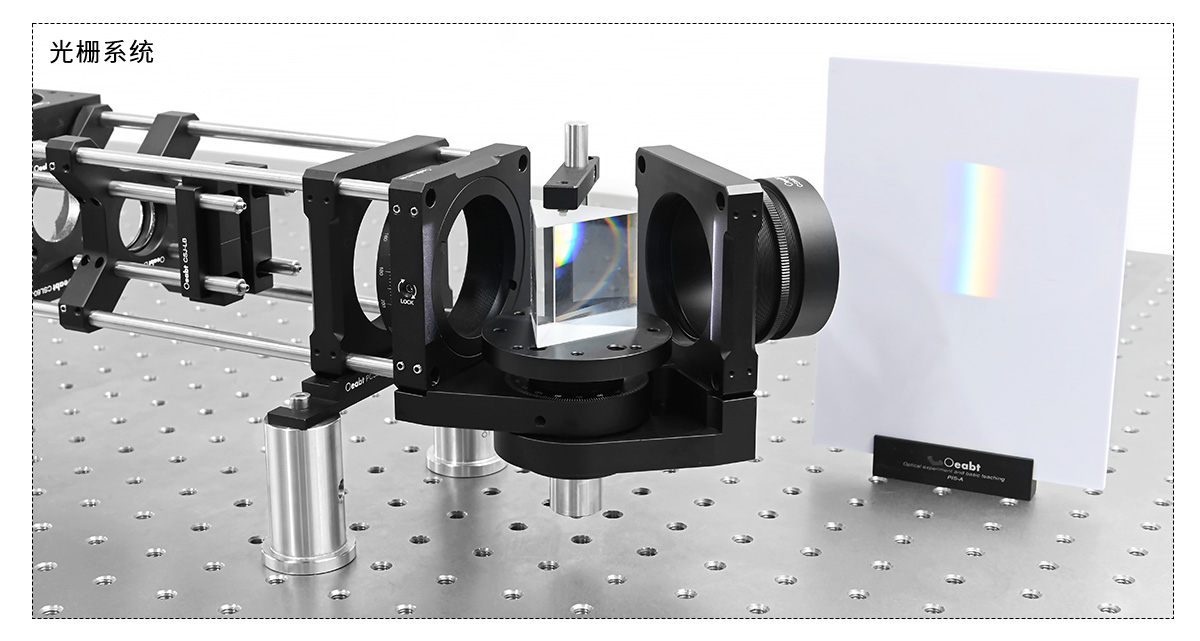

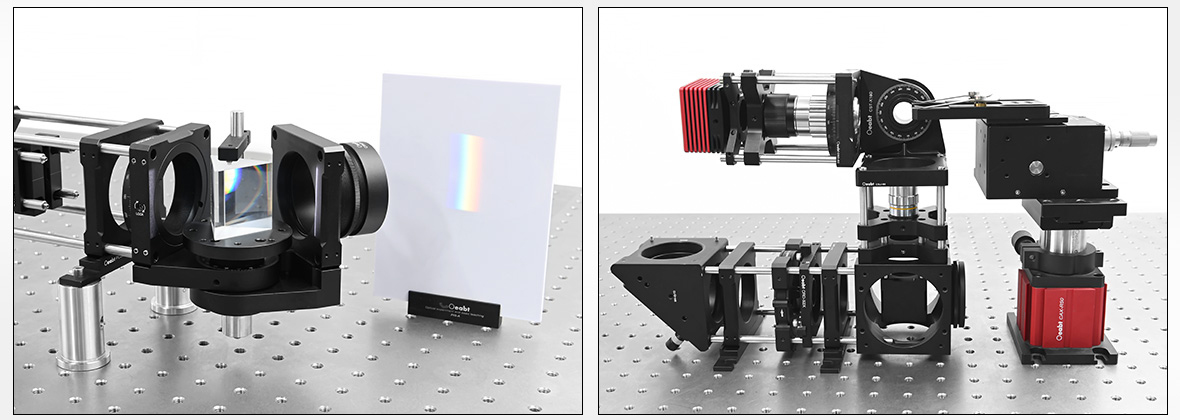

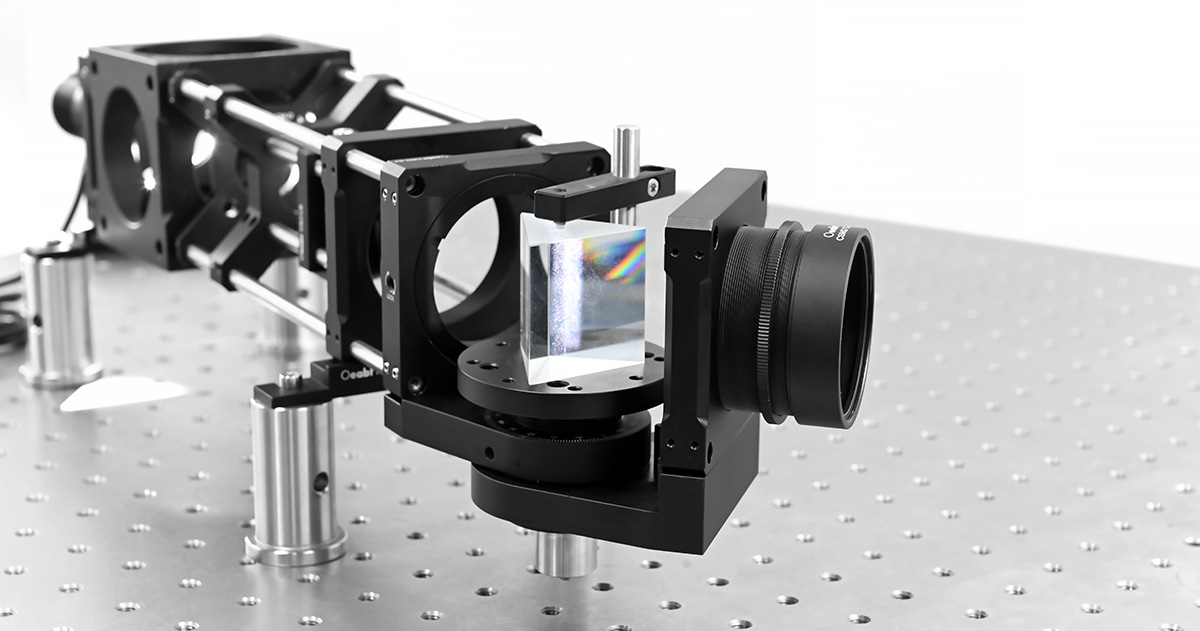

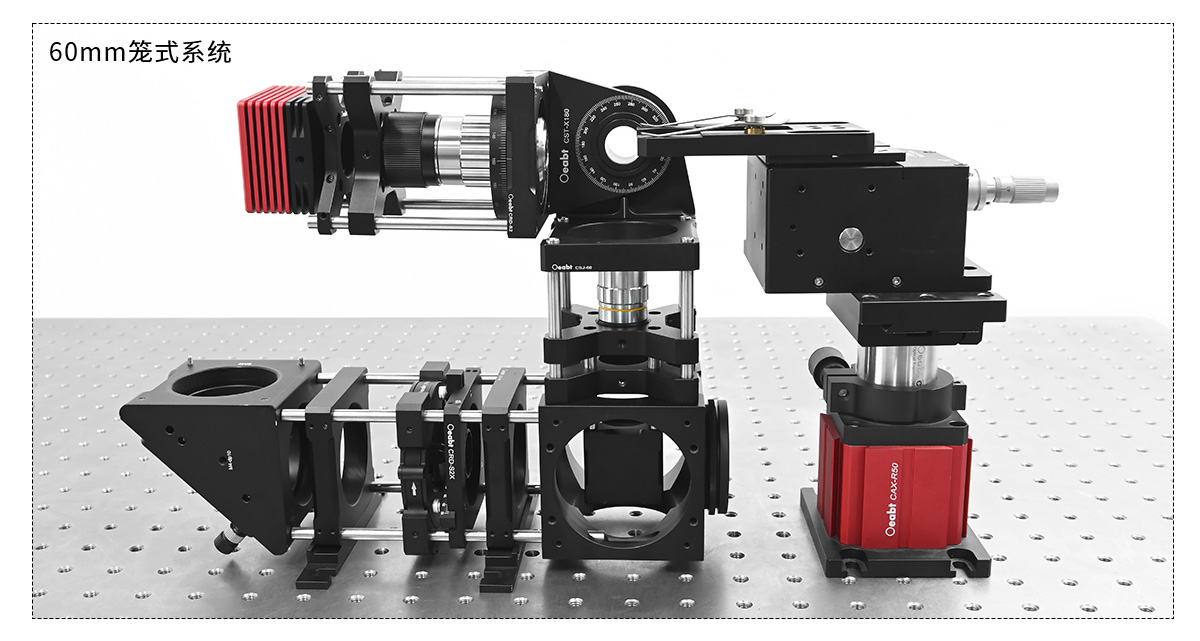

Пример применения:
Модель: CST-X180
Стандарт: 83.9**83.9*63.6 мм
Описание продукта: установленный на столешнице оптический элемент можно свободно поворачивать на 360°, обеспечивая регулировку высоты по вертикали на 23,8 мм.
