• Трехосный наклон, обеспечивающий регулировку шага и отклонения ±5 °；
• Используется для установки призм, светоделителей и нестандартных оптических компонентоввысотой 17,5 ~28,0 мм；
• Запирающийся M5* регулировочный винт 0,25；

Регулировочная рамка призмы оснащена тремя регуляторами (которые могут фиксироваться отдельно) и обеспечивает двумерный регулировочный механизм, расположенный под монтажной поверхностью для достижения точной регулировки на ±5° в направлении наклона и тангажа. Вал третьей ручки обеспечивает вращающуюся регулировку рыскания в диапазоне ±5°

Техническое описание:

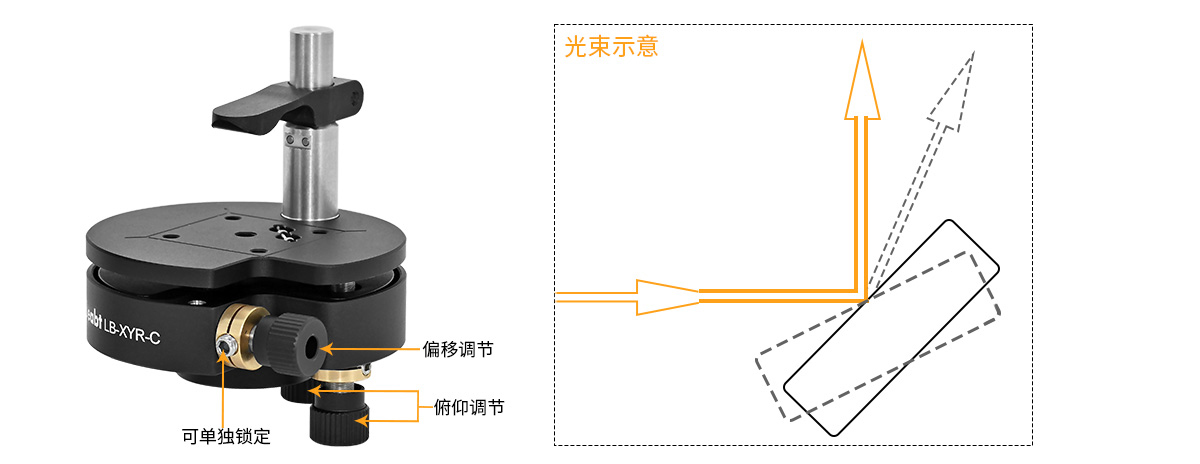

Рамка регулировки призмы LB-XYR-C имеет ось вращения, пересекающую центр отражающей поверхности оптического элемента, что исключает ненужное линейное перемещение луча во время регулировки. Это идеальное решение для точной юстировки светоделительной оптики или призм. Прецизионная регулировочная рама имеет три регулятора (которые могут блокироваться отдельно) и обеспечивает двухмерный регулировочный механизм, расположенный под монтажной поверхностью, для достижения точной регулировки на ±5° в направлении наклона и тангажа. Третий вал ручки обеспечивает регулировку угла поворота в диапазоне ±5°

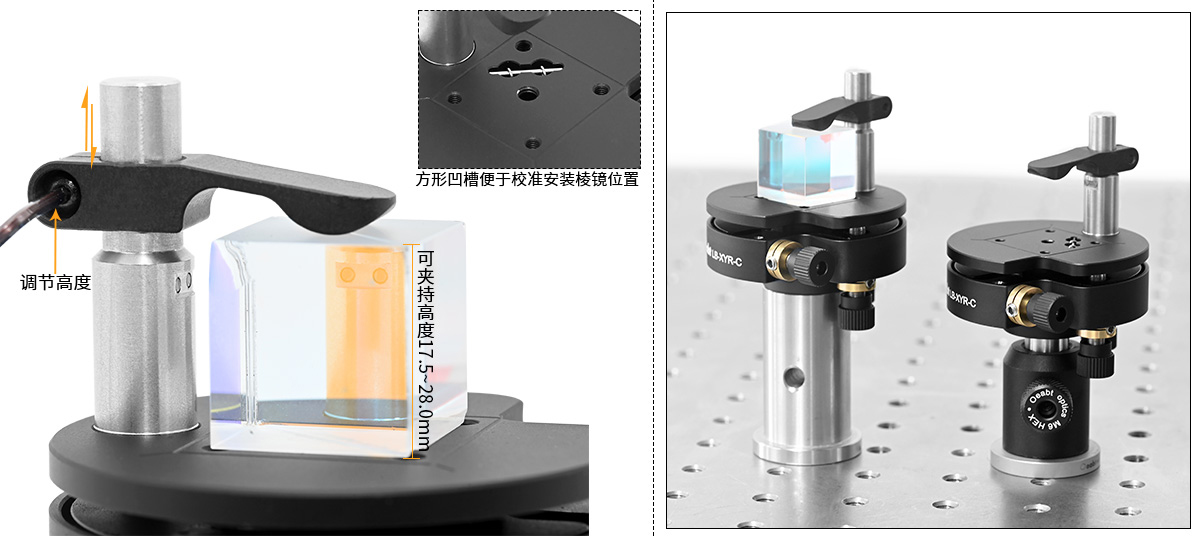

Прижимной рычаг обеспечивает усилие зажима и может сжимать призмы, светоделители или нестандартные оптические компоненты высотой 17,5 ~ 28,0 мм. Регулировка высоты может быть осуществлена путем ослабления крепежных винтов гаечным ключом диаметром 1,5 мм и изменения положения прижимного рычага на выдвижной раме.

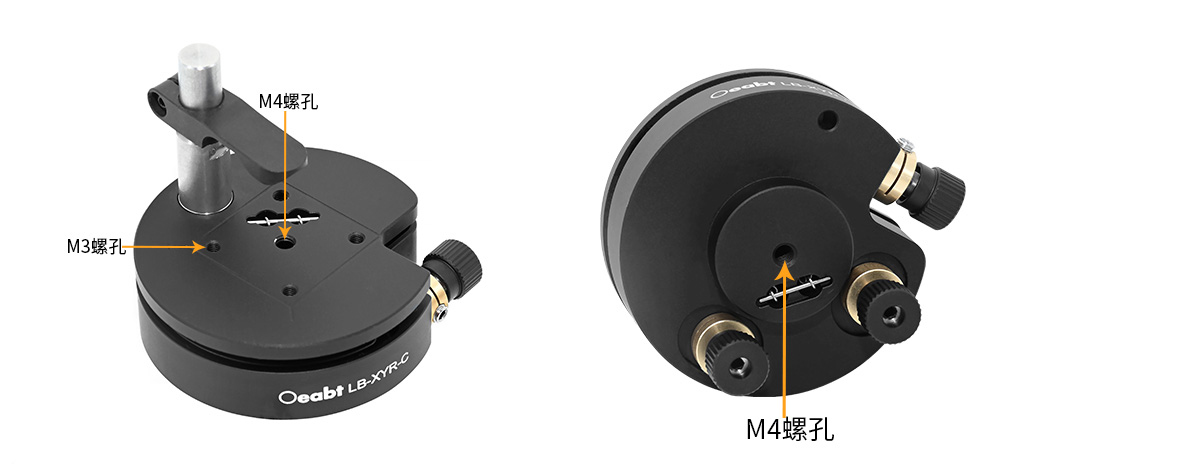

На монтажном столе регулировочной рамки также имеются отверстия для винтов 4 М3 и 1 М4 для облегчения установки других оптических компонентов. А в нижней части имеется отверстие для винта M4 для крепления к оптическому удлинителю, который используется для экспериментов в свободном пространстве.

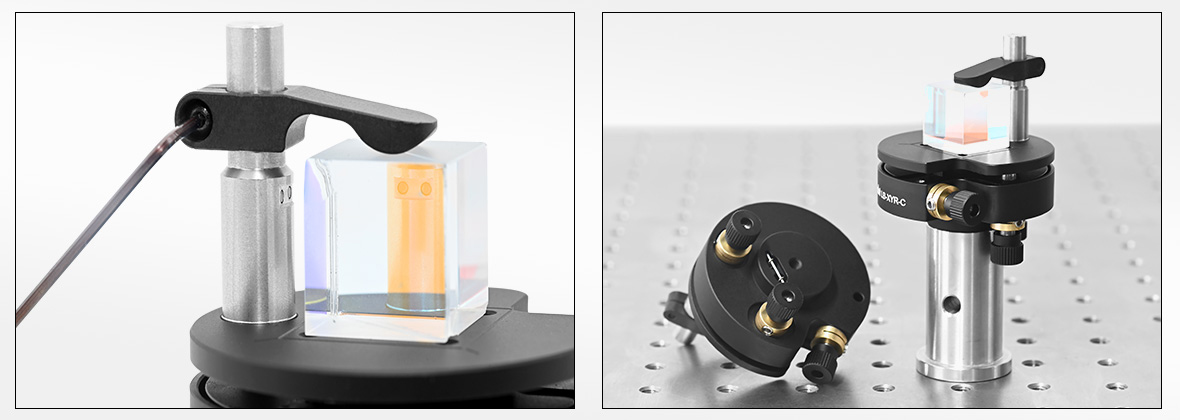

Сборка:

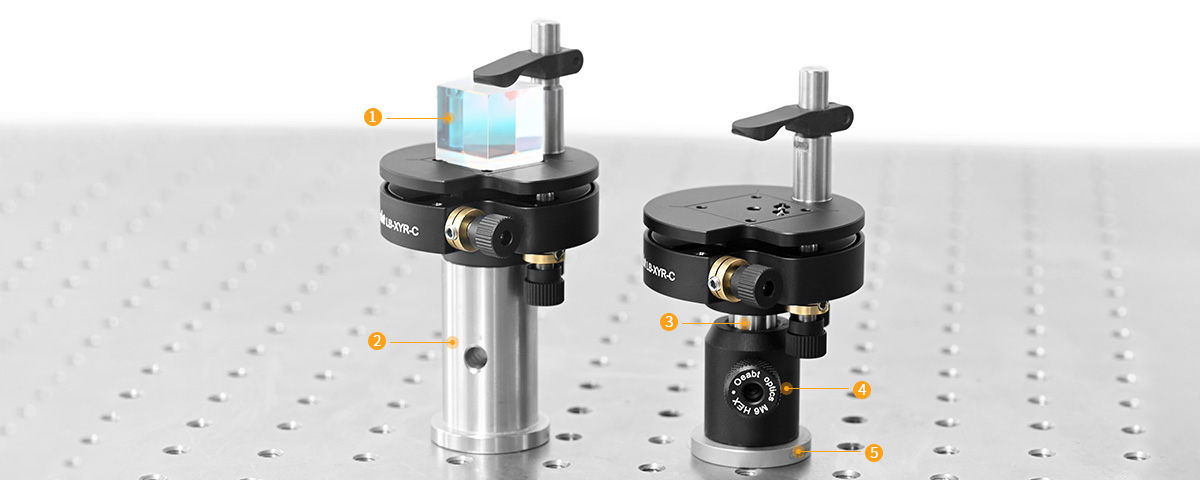

Пример применения:

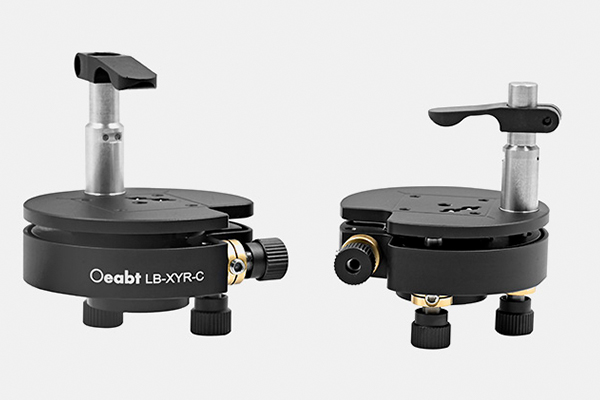

Модель: LB-XYR-C

Стандарт: Ø57.2*68,9 мм

Описание продукта: обеспечивает регулировку шага наклона и отклонения ±5°
