• Внутренняя резьба SM05 (0,535”-40) с 2 стопорными кольцами CSK05；
• Диапазон регулировки: обеспечивает отклонение/наклон на ±2,5°；
• Могут быть установлены оптические компонентытолщиной 12,7 мм ≤3,6 мм；
• Совместим с 16-мм клеточной системой；
• Отверстие для винта M4 внизу, можно установить удлинительный стержень；

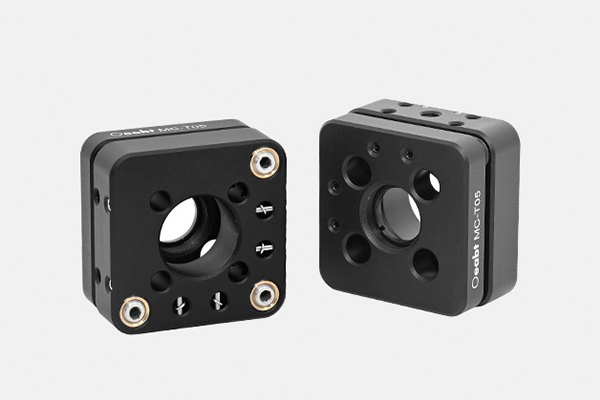

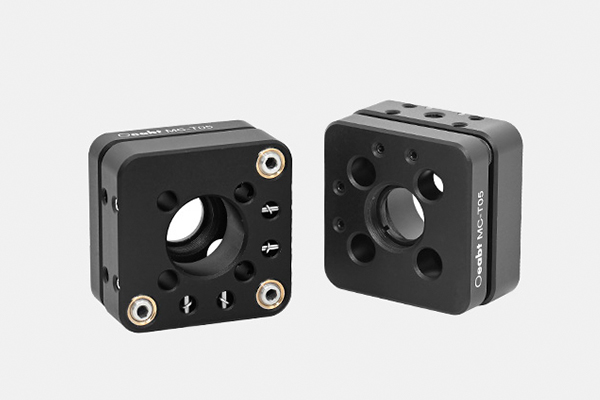

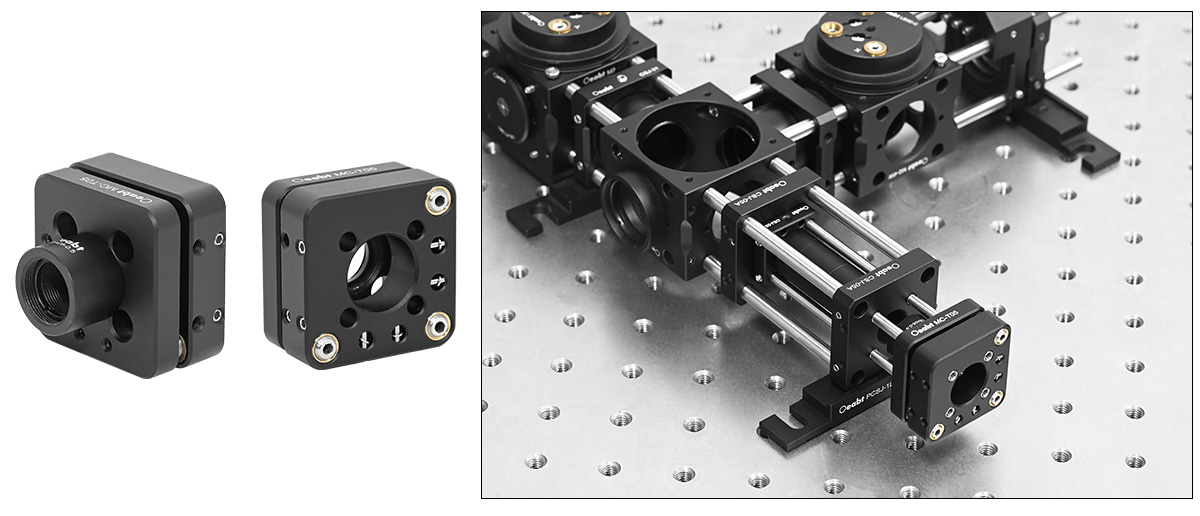

Регулировочная рамка MC-T05 представляет собой монтажный кронштейн для оптического элемента, специально разработанный для оптических систем с 16-миллиметровым каркасом, который может обеспечивать регулировку отклонения/наклона на ±2,5°.

Техническое описание:

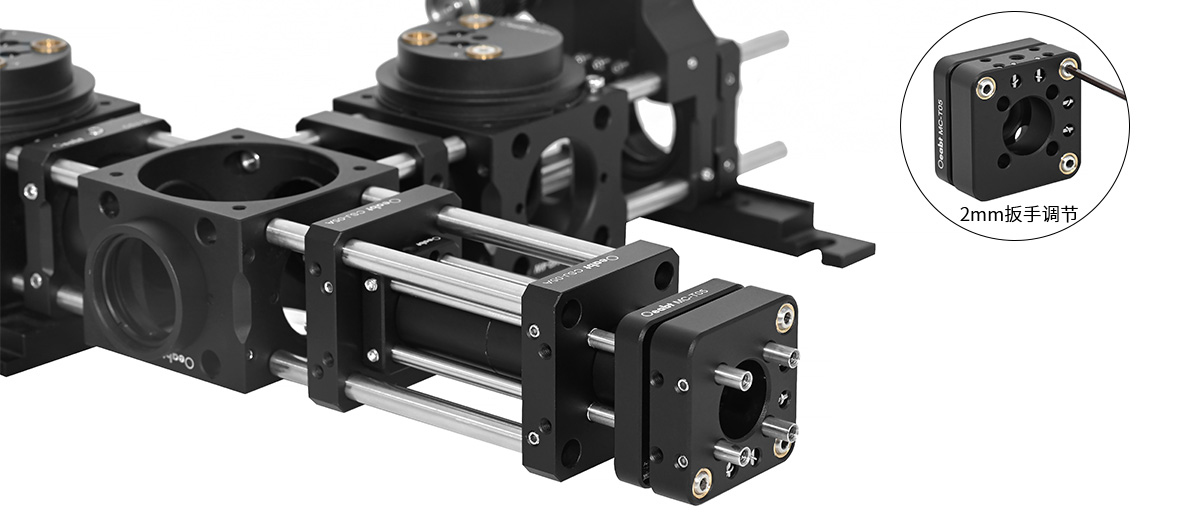

Регулировочная рамка MC-T05 представляет собой монтажный кронштейн для оптических элементов, специально разработанный для систем с 16-миллиметровым каркасом, который может обеспечивать регулировку отклонения/наклона на ±2,5°. Регулировочная рамка снабжена тремя винтами точной настройки M5*0,25 с точностью 2,6мрад/об/мин. Для регулировки винта можно использовать отвертку с гаечным ключом диаметром 2 мм.

Если необходимо загрузить оптические компоненты диаметром 1/2 дюйма, используйте прилагаемое стопорное кольцо SM05 для их фиксации. Толщина зажима должна составлять ≤3,8 мм. Стандартная внутренняя резьба SM05 (0,535”-40) сконструирована таким образом, что при необходимости загрузки более толстых оптических элементов перед оправой можно установить втулку объектива серии CSA05.

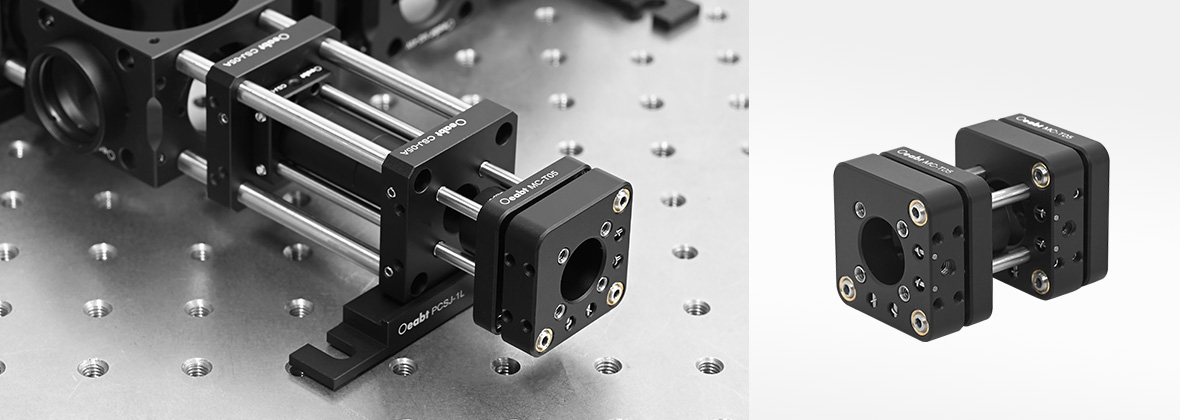

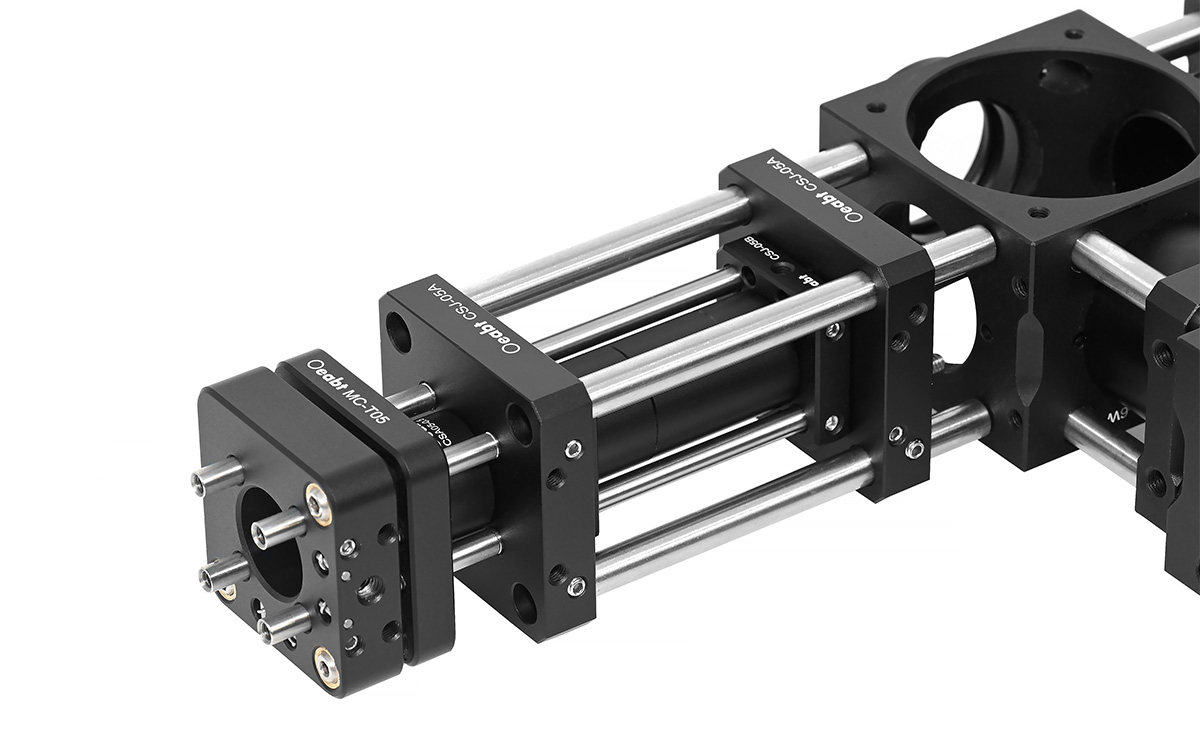

4 сквозных отверстия Ø4,03 мм на раме совместимы с установкой каркасных стоек серии SPCM, встроенных в каркасные системы диаметром 16 мм. Эти стойки могут проходить через регулировочную раму и фиксироваться в нужном положении крепежными винтами по бокам.

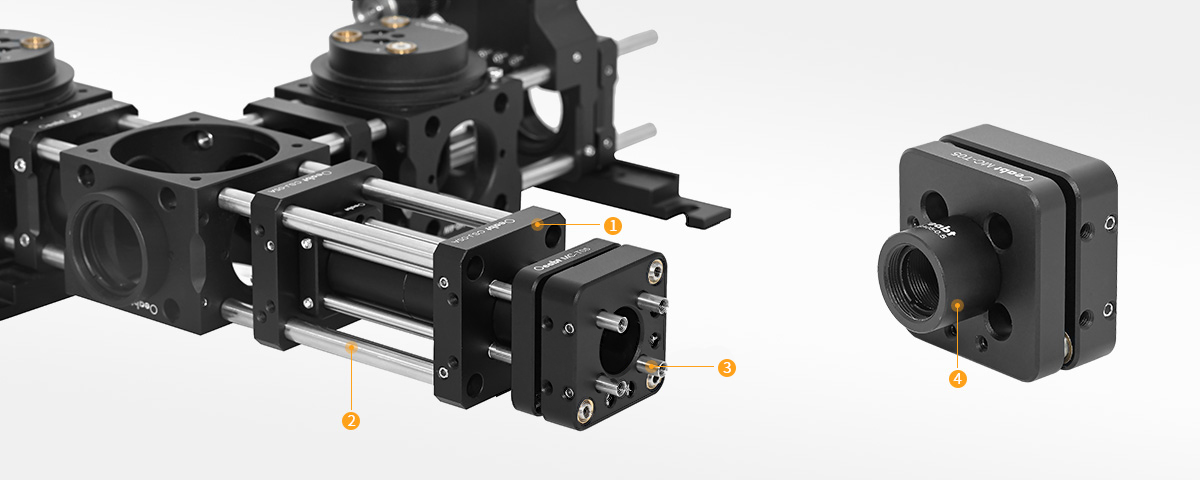

Сборка:

Пример применения:

Модель MC-T05

Стандарт: 35.6*35.6*19.5 мм

Описание продукта: сквозное отверстие Ø4,03 мм, расстояние 16*16 мм
