- Может удерживать цилиндрические предметы диаметром 13,5 ~ 42,0 мм；
- Прижимной рычаг обеспечивает стабильный 3-точечный контакт с V-образным прижимным блоком；
- Каждое монтажное сиденье поставляется с 1 прижимным рычагом PRK1-A；
- На пресс-блоке имеется множество отверстий под винты и с потайной головкой, что обеспечивает различные варианты установки；
- Можно установить удлинительную штангу Ø12 мм и регулировочное сиденьес платформой；

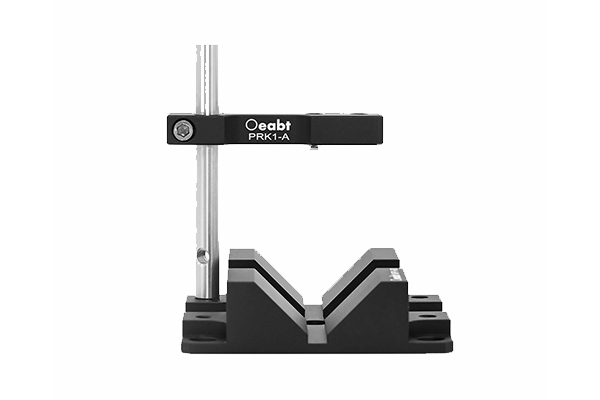

V-образное зажимное гнездо предназначено для зажима цилиндрических предметов диаметром от 13,5 до 42,0 мм. Цилиндрический предмет крепит оптический элемент к регулировочному гнезду с платформой и V-образному прижимному блоку с помощью нейлоновой проволоки с шестигранником 2,0 мм на прижимном кронштейне PRK1-A.
|
модель
|
MPV-60K1
|
|
Комбинация
|
V-образный пресс-блок MPV-60 и пресс-рычаг PRK1-A
|
|
Диаметр зажима
|
Цилиндрический предмет диаметром 13,5-42,0 мм
|
|
вес
|
88,2 г
|
|
модель
|
MPV-60
|
|
стандарт
|
60.0*60.0*16.0 мм
|
|
Тип резьбы
|
Сквозное отверстие: Ø6,1 мм * 8 мест, Ø3,5 мм * 1 место; M4 * 4 места
|
|
вес
|
68,2 г
|
|
материал
|
алюминиевый сплав 7075
|
|
модель
|
ПРК1-А
|
|
Высота выдвижения
|
∅6,0*60,0 мм
|
|
Высота зажима
|
≤53 мм
|
|
Тип резьбы
|
М4
|
|
вес
|
20,0 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
V-образное зажимное гнездо предназначено для зажима цилиндрических предметов диаметром от 13,5 до 42,0 мм. Цилиндрический предмет крепится к регулировочному гнезду с помощью платформы и прижимного блока V-образной формы с помощью нейлоновой верхней проволоки с шестигранником 2,0 мм на прижимном кронштейне PRK1-A.(Каждое монтажное гнездо содержит прижимной кронштейн, дополнительный прижимной кронштейн можно приобрести отдельно)

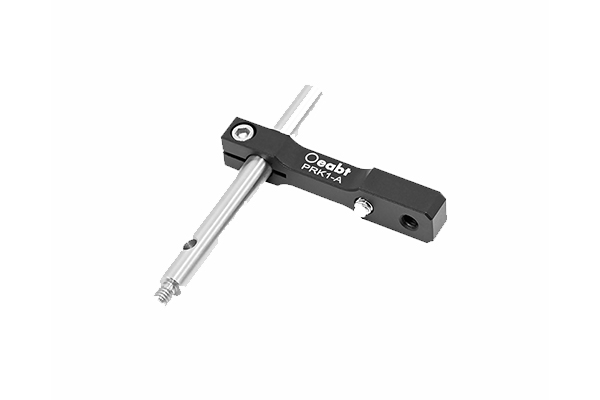

Нажимной рычаг крепится к удлинительному стержню с помощью гибкого механизма и фиксируется шестигранным ключом диаметром 2,5 мм. При использовании отдельно PRK1-A может удерживать оптические компоненты длиной до 53 мм, а расстояние между центром удлинительного стержня и центром нейлоновой верхней проволоки составляет, во-первых, 25 мм, а во-вторых, 35,5 мм.

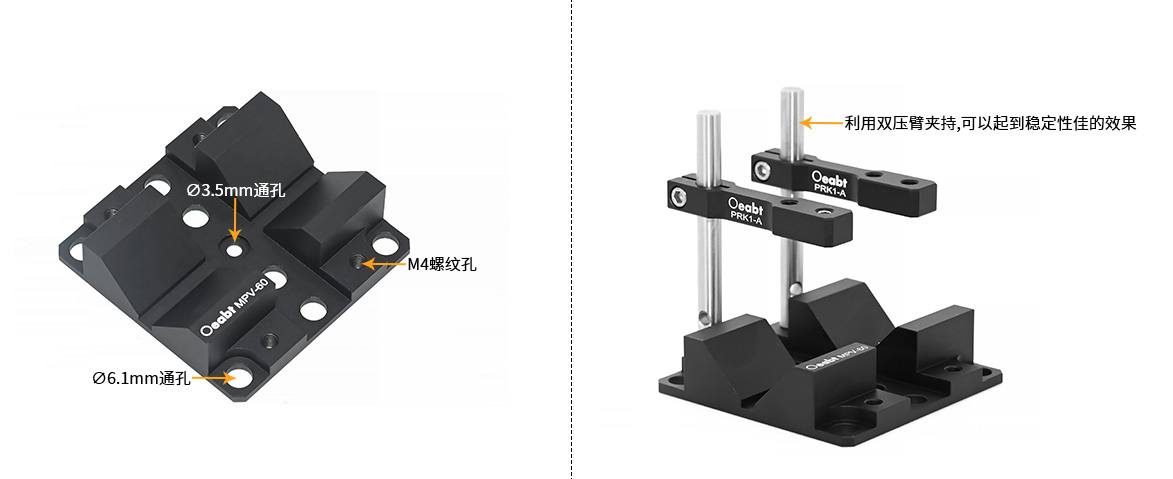

V-образный прижимной блок имеет 8 сквозных отверстий Ø6,1 мм и 1 сквозное отверстие Ø3,5 мм, которое используется для непосредственной установки V-образного прижимного блока на оптическую платформу или удлинительный стержень. Для дополнительной поддержки сжатия V-образный прижимной блок имеет 3 дополнительных (всего 4) резьбовых отверстия M4 для установки дополнительного прижимного рычага.
Сборки:

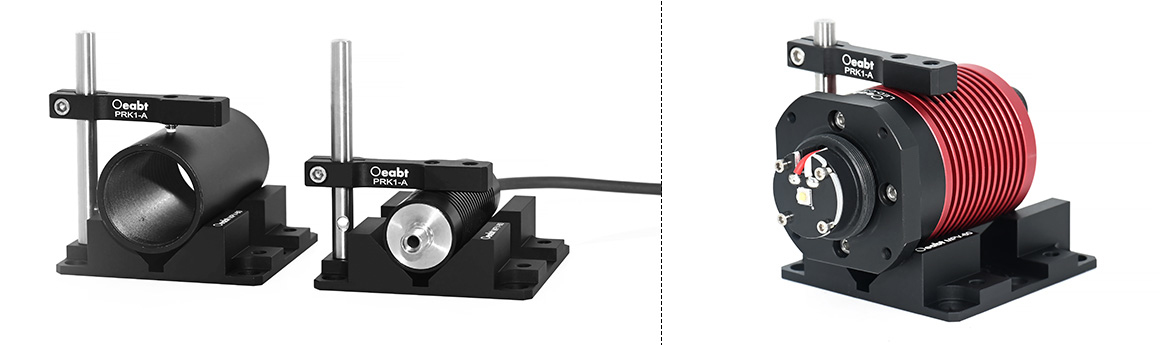

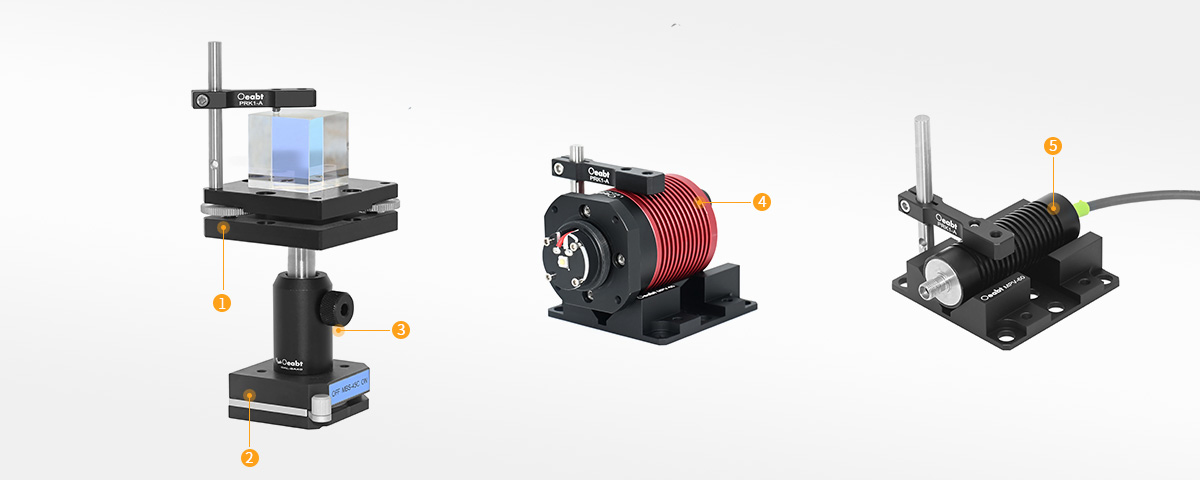

Пример применения:
Модель MPV-60K1
Стандарт: пресс-блок типа MPV-60V + прессующий рычаг PRK1-A
Описание продукта: используется для зажима цилиндрических предметов диаметром 13,5-42,0 мм
Модель PRK1-A
Стандарт: ∅6 мм * 60 мм
Описание продукта: может вмещать оптические компоненты длиной до 53 мм
