- Совместимость с оптическими компонентами диаметром 2 дюйма (Ø50,8 мм), установленными под углом 45° относительно оптической оси；
- Обеспечивает регулировку шага и наклона на ±4º；
- Совместим с системой сепараторов диаметром 60 мм и резьбой SM2 (2,035"-40)；
- Дополнительные отверстия с резьбой 4-40 или сквозные отверстия Ø6 мм для установки стержней сепаратора Ø6 мм；
- В боковые резьбовые отверстия M4/M6 можно установить удлинительные стержни Ø12 мм или Ø1 дюйм；
- KCD2L-M1A/KCD2L-M2 с фиксирующим винтом, блокируемый регулятор；
Регулируемая под прямым углом монтажная рама клетчатого типа обеспечивает регулировку шага и наклона оптических компонентов, установленных на монтажной плате, на ±4° при среднем горизонтальном положении 45°.Монтажная пластина совместима с оптическими компонентами диаметром 2 дюйма (Ø50,8 мм), а толщина монтажной линзы не должна быть тоньше 4 мм. Регулировочное седло имеет 8 отверстий для винтов 4-40 или 8 сквозных отверстий Ø6 мм, расстояние между которыми соответствует нашей системе cage 60 мм, а два посадочных места для установки под прямым углом эффективно соединяются, регулируются и фиксируются в системе cage.
|
рамка регулировки прямоугольного наклона типа клетки 60 мм
|
|
стандарт
|
76.2*76.2*76.2 мм
|
|
Отверстие порта
|
Гладкий порт Ø50,9 мм/порт с резьбой СМ2
|
|
Диапазон регулировки
|
Наклон ± 4 °
|
|
Расстояние между сквозными отверстиями
|
60мм*60мм
|
|
Тип резьбы
|
M4/M6
|
|
материал
|
алюминиевый сплав 7075
|
|
модель
|
параметр
|
|
Отверстие шатуна KCD2L|M1/ : резьба 4-40;вес: 429,4 г;
|
|
KCD2L-M1A (запираемый) / отверстие для шатуна: резьба 4-40; вес: 434,4 г;
|
|
KCD2L-M2 (запираемый) / Отверстие для шатуна: сквозное отверстие Ø6 мм;вес: 433,4 г;
|
Техническое описание:

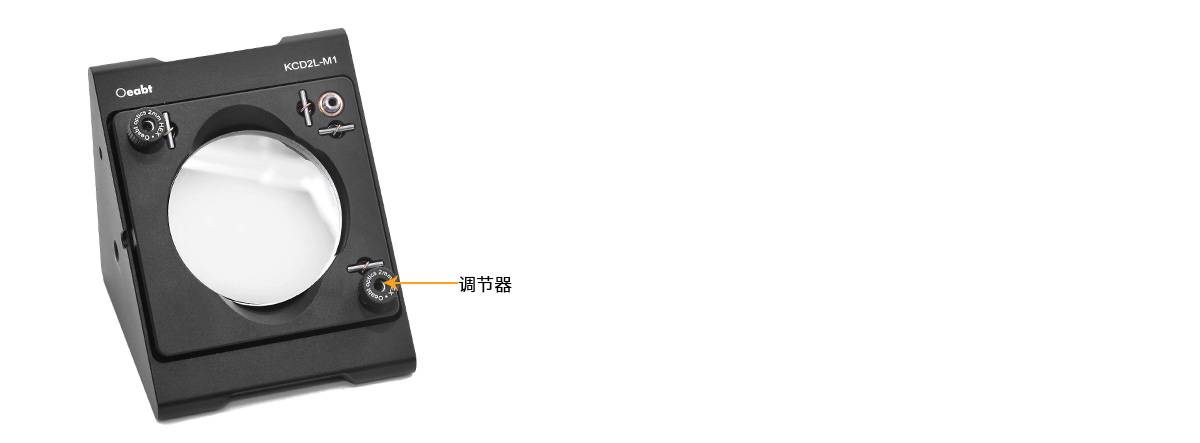

Регулируемая под прямым углом монтажная рама каркасного типа обеспечивает регулировку угла наклона оптических компонентов, установленных на монтажной плите, в среднем на 45° по горизонтали. Регулировка шага и наклона осуществляется тремя регулировочными винтами 100 TPI (“TPI”: резьба на дюйм, зубья на дюйм) для обеспечения плавного перемещения с высоким разрешением. Две из этих регулировочных пластин содержат съемные ручки, в то время как третью необходимо регулировать с помощью шестигранного ключа диаметром 2 мм или шариковой отвертки.

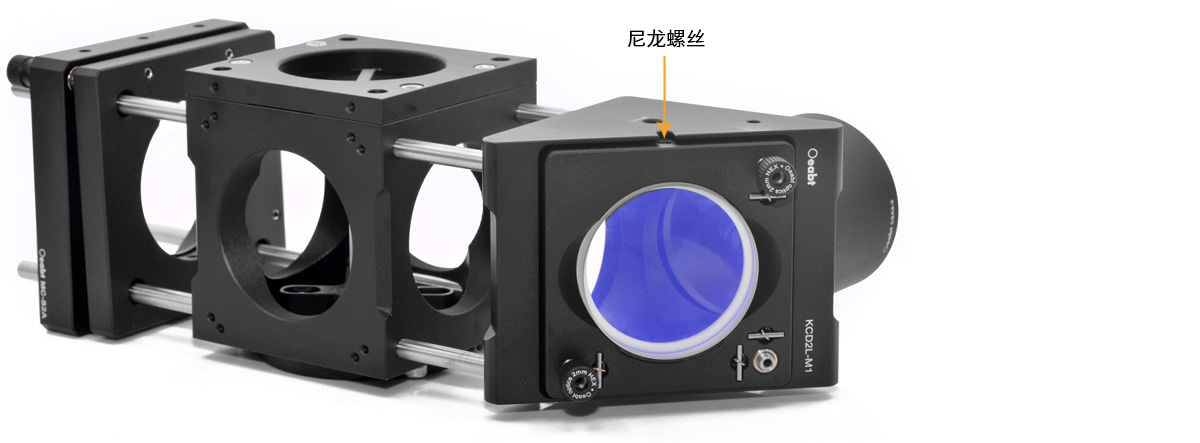

Монтажная пластина совместима с оптическими компонентами диаметром 2 дюйма (Ø50,8 мм), а толщина монтажной линзы не должна быть тоньше 4 мм. Используйте шестигранный ключ диаметром 2 мм или шариковую отвертку, чтобы закрепить оптический элемент с помощью винта с нейлоновой головкой сбоку монтажного гнезда. Боковая конструкция не ограничивает толщину устанавливаемых оптических элементов, и даже если монтажное гнездо оснащено каркасным стержнем или втулкой объектива, установленными оптическими элементами все равно можно управлять.

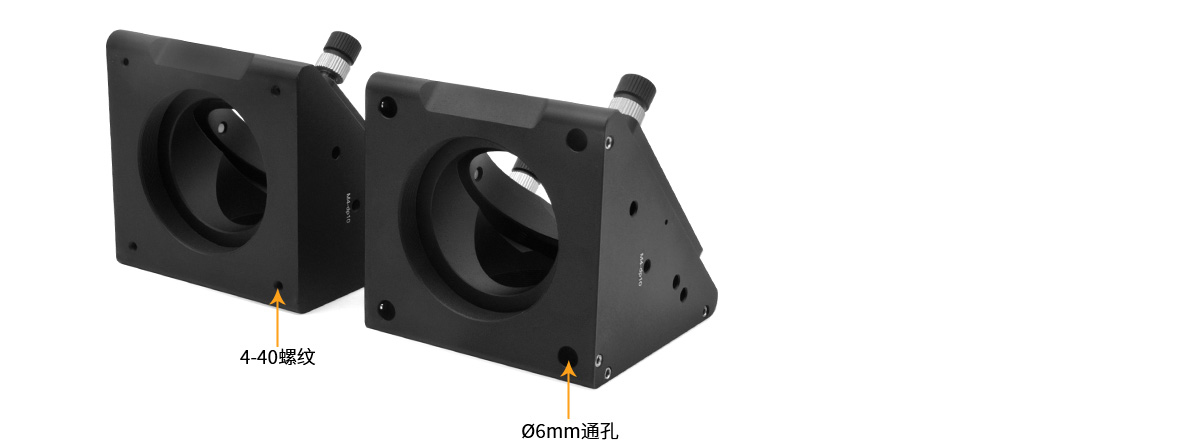

В отверстии имеются резьбовые отверстия SM2 (2,035"-40), а регулировочное гнездо имеет 8 отверстий для винтов 4-40 или 8 сквозных отверстий Ø6 мм, которые совместимы с нашими стержнями серии PCM-S. Расстояние между ними соответствует нашей системе каркасов диаметром 60 мм, что позволяет эффективно соединять, регулировать и фиксировать два из этих прямоугольных креплений каркасов в системе каркасов.

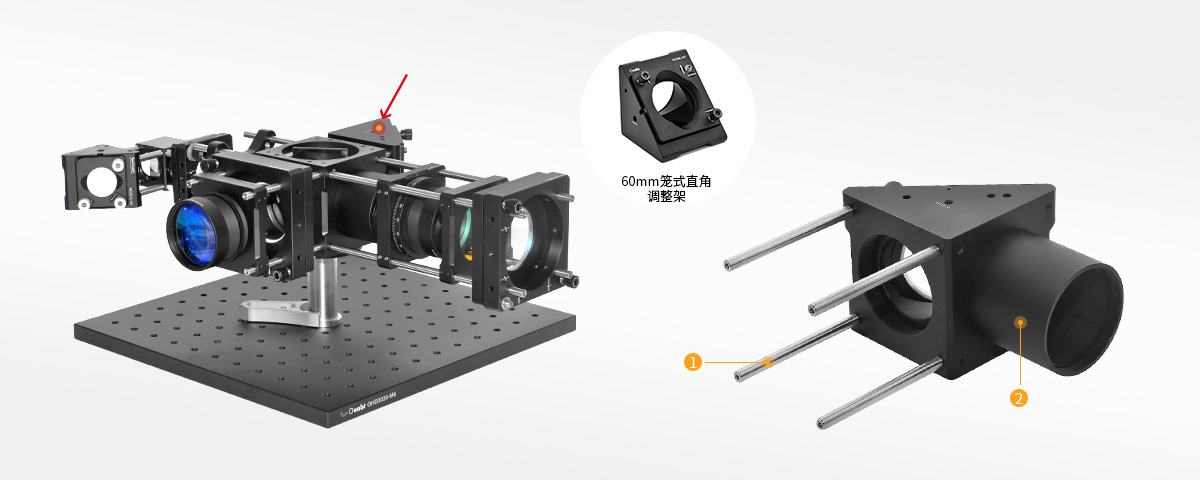

Схема соединительного стержня：

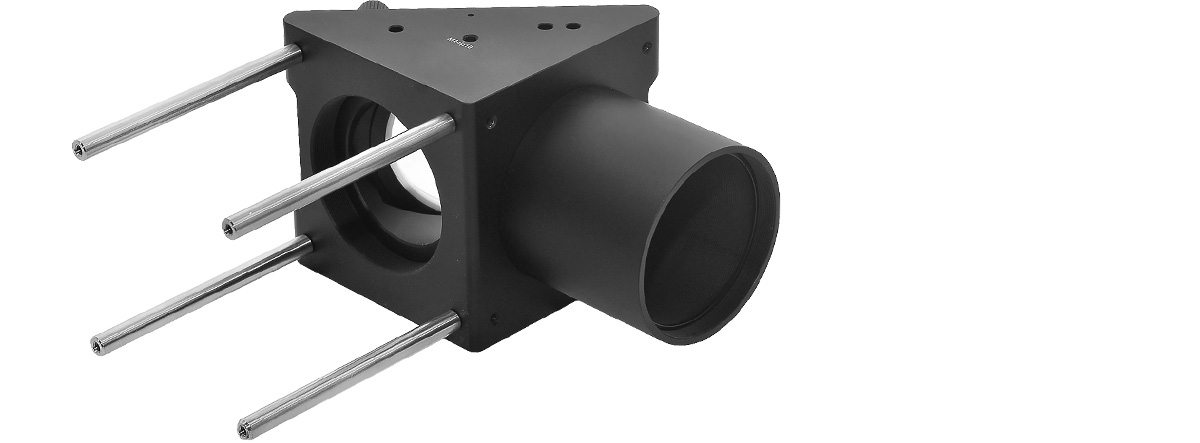

С каждой стороны имеется резьбовое отверстие M4 / M6, которое может быть установлено с помощью удлинительных стержней Ø12 мм и удлинительных стержней Ø1 дюйм для создания свободного пространства.
Сборка:

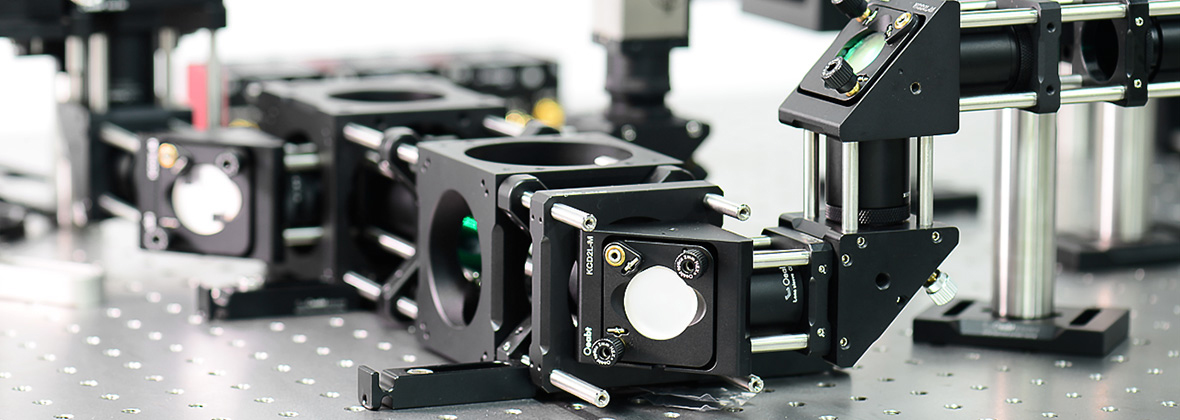

Пример применения:

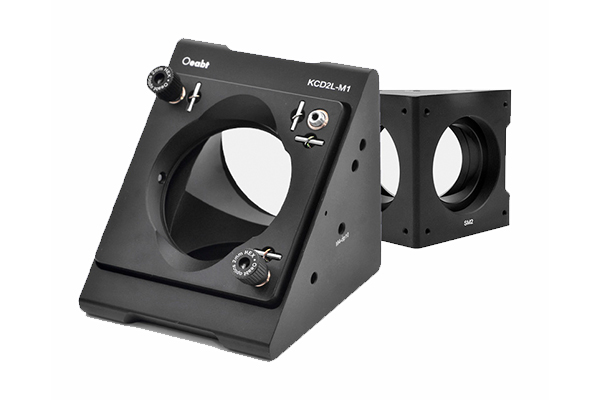

Модель KCD2L-M1
Стандарт: 76.2*76.2*76.2 мм
Описание продукта: резьбовые отверстия: 4-40; M4/M6; Расстояние между отверстиями: 60*60 мм;
Модель KCD2L-M1A
Стандарт: 76.2*76.2*76.2 мм
Описание продукта: резьбовые отверстия: 4-40; M4/M6; Расстояние между отверстиями: 60*60 мм;

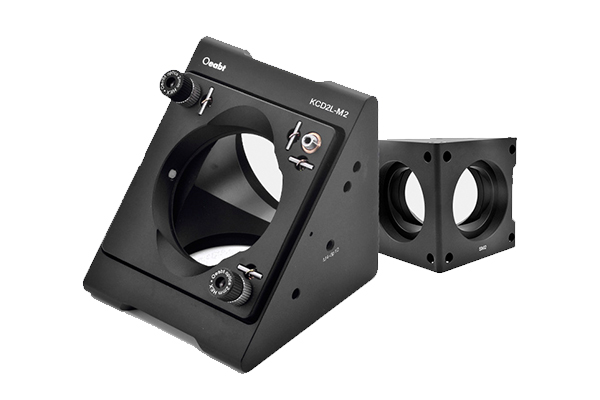

Модель KCD2L-M2
Стандарт: 76.2*76.2*76.2 мм
Описание продукта: гладкое отверстие Ø6 мм; резьба: M4/M6; Расстояние между отверстиями: 60*60 мм;
