• Посадочное место фильтра поставляется с модульной выдвижной вставкой, которую можно использовать для установки оптических компонентов диаметром 1 дюйм；
• Основная часть монтажного гнезда совместима с системой 30-мм обойм и корпусом объектива серии SM1；
• Монтажное сиденье оснащено защелкивающимся механизмом, который по желанию может быть заменен планками；
• Фильтрующая вставка снабжена пустой этикеткой для облегчения маркировки оптических компонентов；
• 8-32 (M4) отверстия для винтов на нижней поверхности для установки удлинителя；

Крепление фильтра имеет модульную конструкцию, которая позволяет интегрировать скользящие вставки с фильтрами или поляризованными оптическими компонентами в нашу 30-миллиметровую систему cage. Каждое крепление фильтра CWO-X имеет 1 резьбовую вставку SM1, и могут быть установлены оптические элементы диаметром до 2 Ø1 дюйма. Дополнительные резьбовые вставки SM1 можно приобрести отдельно.

Техническое описание:

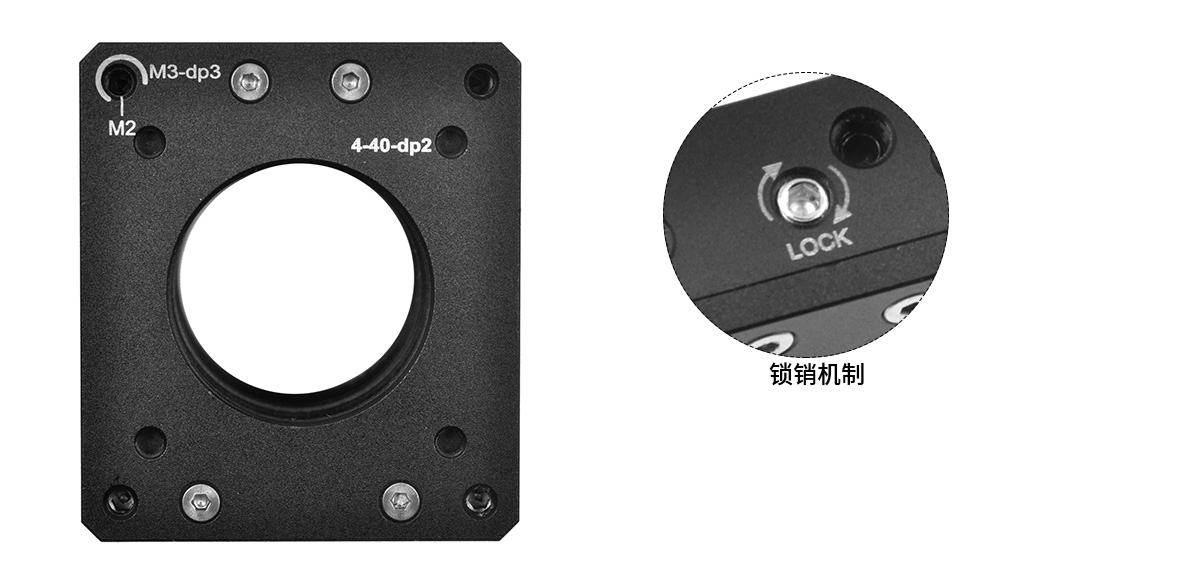

В верхней части основного корпуса посадочного места фильтра CWO-X имеется подпружиненный стопорный штифт, который выравнивает каждый фильтр по механическому валу сепараторной системы. Сверху имеются крепежные винты для фиксации положения выреза. Окружающие 3 винта используются для фиксации положения стопорного штифта и не поддаются регулировке. Вдоль оптического тракта можно установить несколько монтажных кронштейнов фильтра (монтажный кронштейн фильтра поставляется с 1 вставкой WO-X2, если вам нужны дополнительные вставки, вам необходимо сделать отдельную фотографию).；

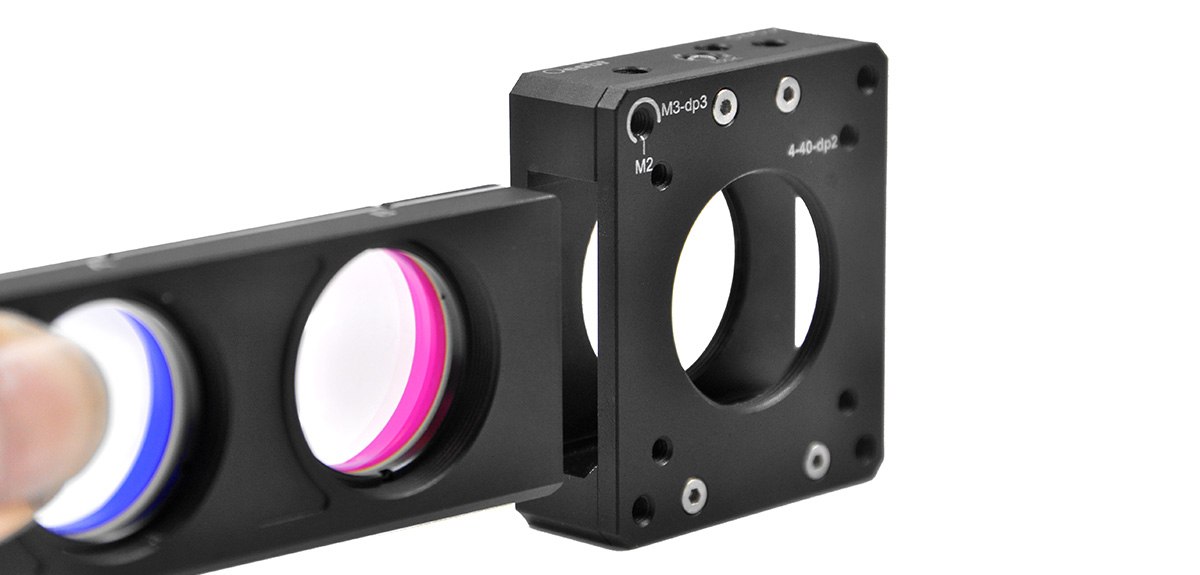

В монтажное отверстие фильтрующей вставки WO-X можно устанавливать оптические компоненты диаметром 1 дюйм толщиной до 5 мм. Каждое монтажное отверстие вставки имеет резьбу SM1 и выступ на кромке. Оптические компоненты могут быть установлены с помощью прилагаемого стопорного кольца. Каждая фильтрующая вставка имеет пустую этикетку для обозначения оптического элемента. (К каждому монтажному отверстию прилагается 1 стопорное кольцо CSK3 и 1 шайба DS1, если вам нужно больше стопорных колец и шайб, пожалуйста, приобретите отдельно)

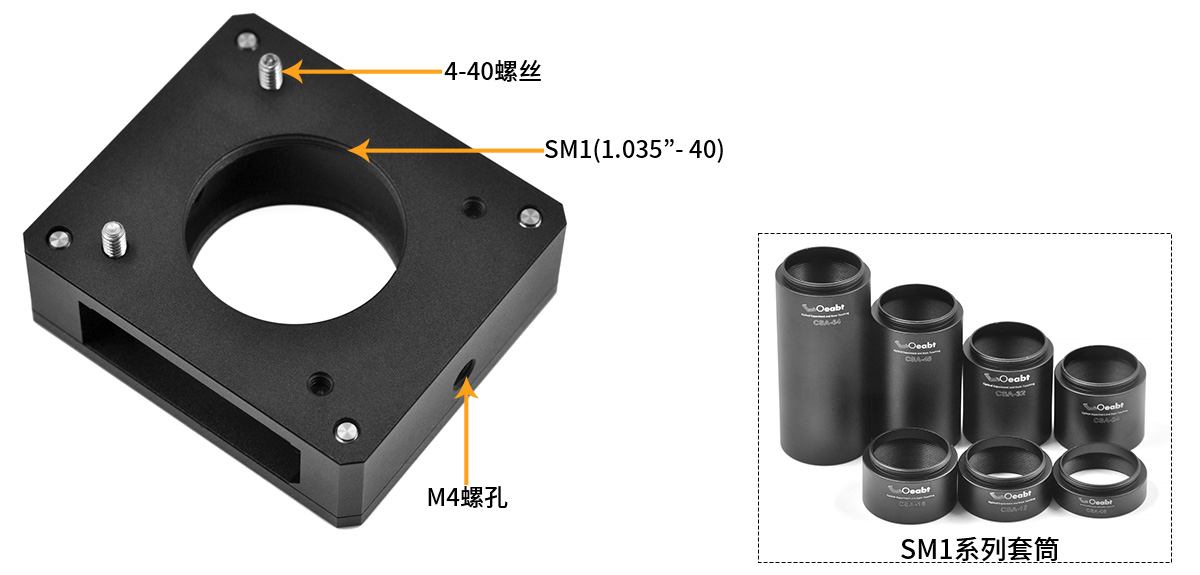

Основная панель поставляется с внутренней резьбой SM1 (1,035"-40), которая используется для совместимости с гильзами объективов серии SM1.Резьбовые отверстия 4-40 на панели используются для установки стержня каркаса M6 (с 8 винтами 4-40).

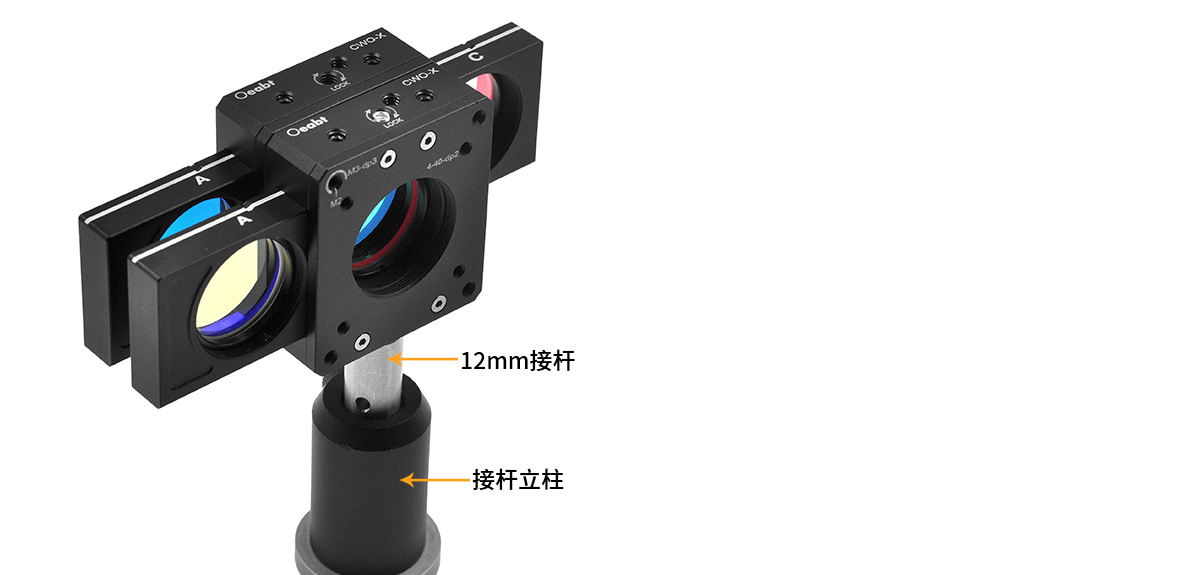

Монтажное гнездо может использоваться в сочетании с фирменной коаксиальной системой крепления объектива и обоймы. Он также может быть собран и применен непосредственно в свободном пространстве, установлен на удлинительном стержне или непосредственно на оптической платформе.

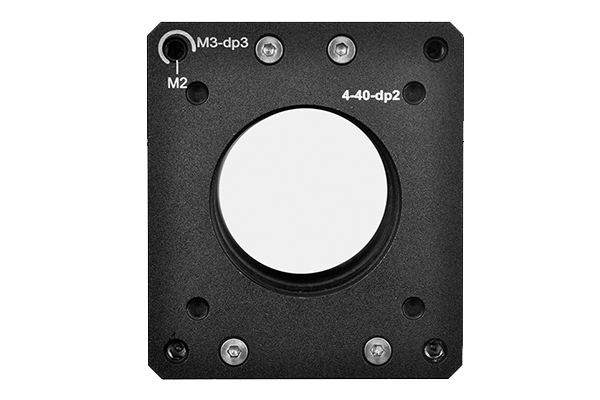

На главной панели имеются 4 потайных винта, а посадочное место фильтра можно непрерывно устанавливать с помощью прилагаемых винтов Ø2 мм.

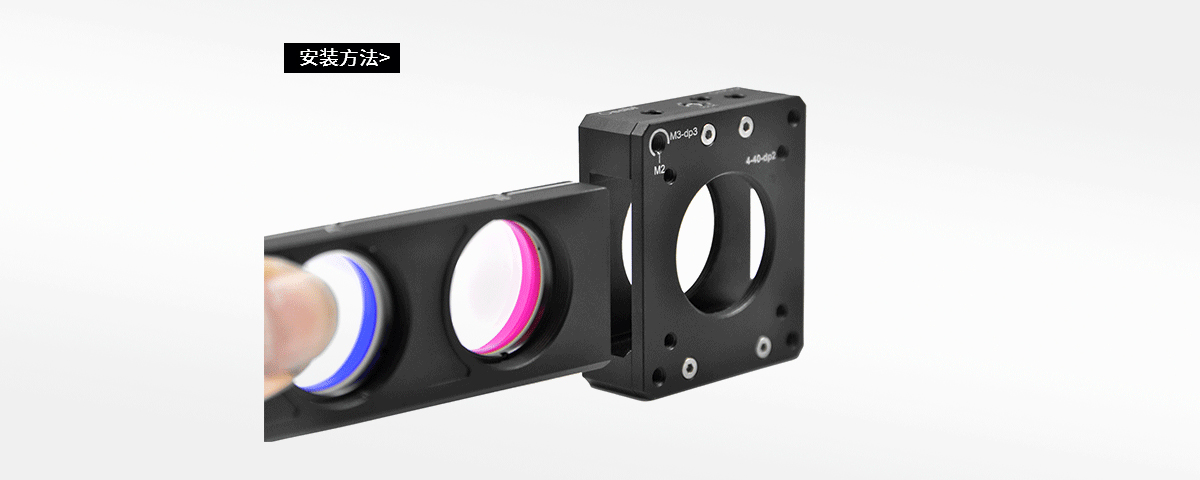

Способ установки：

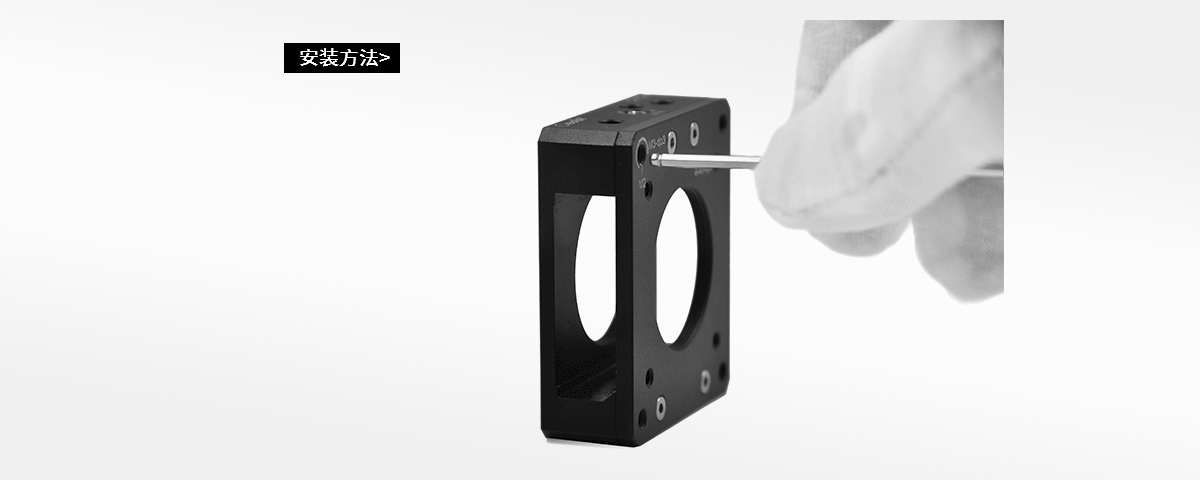

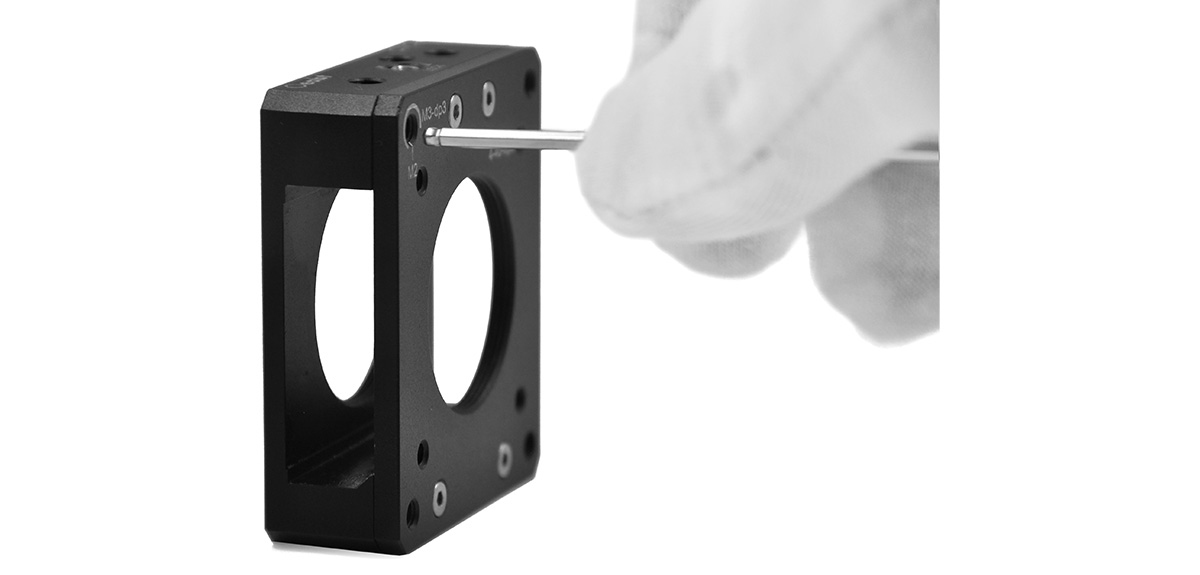

При укладке нескольких посадочных мест для фильтров вставьте скрытые отверстия для винтов в 4 углах основной панели, используйте шестигранный ключ диаметром 2 мм, чтобы вдавить скрытые винты внутрь, и поверните их по часовой стрелке, чтобы затянуть и зафиксировать. При разборке основного корпуса используйте шестигранный ключ (не нужно нажимать вперед), чтобы повернуть и разгрузить против часовой стрелки (слышен легкий звук защелкивания дужки).

Основной корпус посадочного места фильтра поставляется со вставкой WO-X2. Если вам нужны дополнительные вставки, вам необходимо сделать отдельную фотографию.

Сборка:

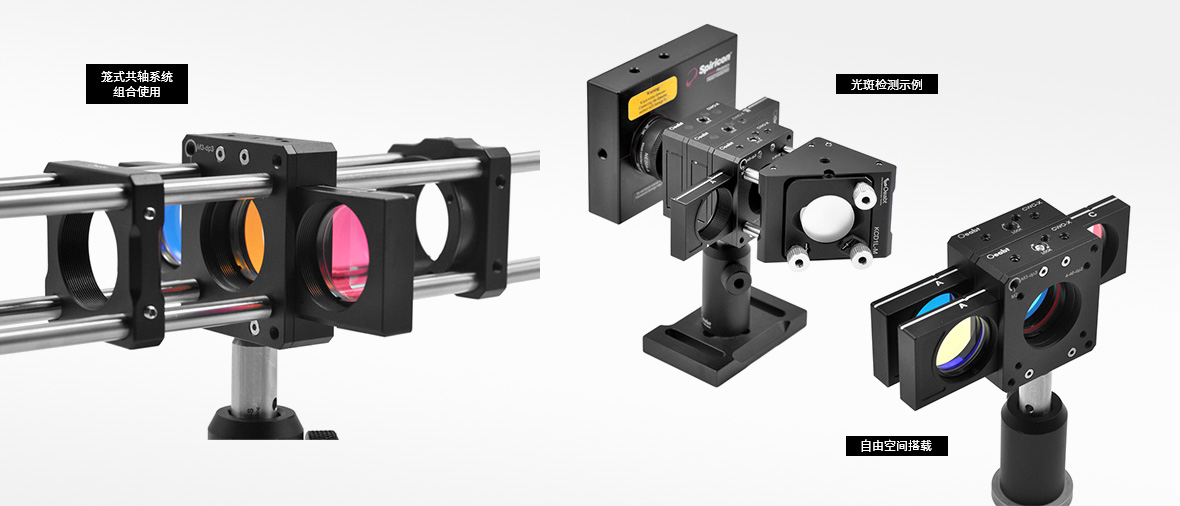

Пример применения:

Модель CWO-X2

Стандарт: 50*44*16 мм

Описание продукта: поставляется с фильтрующей вставкой WO-X2

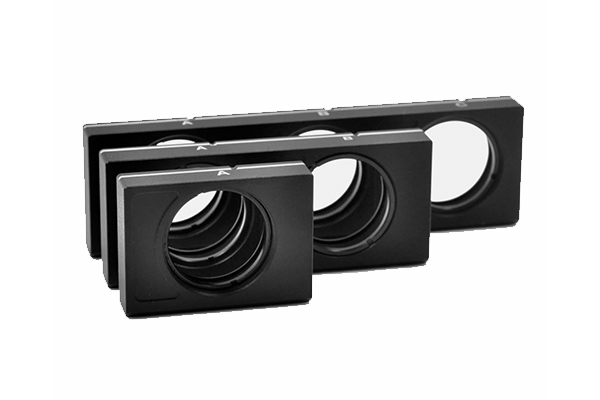

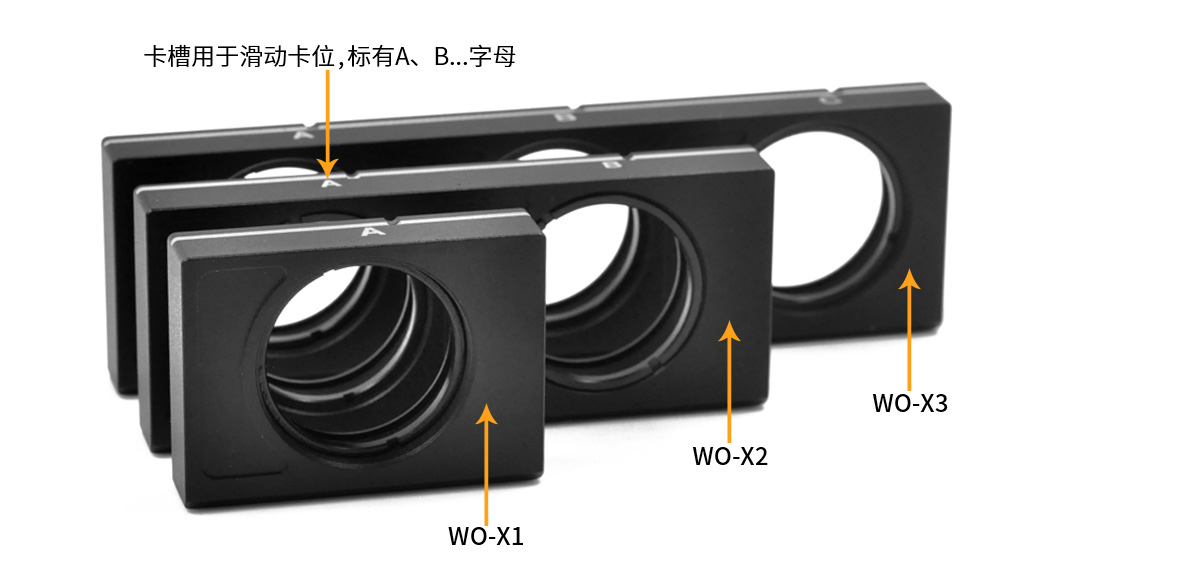

Модель WO-X1

Стандарт: 44*32.3*9.8 мм

Описание продукта: /

Модель WO-X2

Стандарт: 79*32.3*9.8 мм

Описание продукта: /

Модель WO-X3

Стандарт: 110.5*32.3*9.8 мм

Описание продукта: /
