• Платформа может быть установлена сверху или снизу 60-миллиметрового каркасного куба CSL60-M2 для обеспечения вращающегося позиционирования；
• На платформе LB60-A имеется 17 отверстий для винтов M4, а в LB60-C - 8 отверстий для винтов M4, которые можно использовать для установки посадочного места оптического элемента.；
• В дополнение к ручному вращению и позиционированию, LB60-C также оснащен тремя регуляторами для обеспечения тангажа, рыскания и перемещения в Z-направлении.；
• Подходит для установки разделяющих луч кубов, призм, таких как разделители луча, двухсторонних цветных линз и других квадратных или круглых оптических компонентов；
• В отверстие для винта M4, расположенное внизу, можно установить удлинитель из нержавеющей стали Ø12 мм для создания свободного пространства；

Может быть установлен на верхней или нижней части нашего 60-миллиметрового каркасного куба. Отверстия в платформе позволяют крепить их к кубу с помощью винтов M4.На платформе LB60-A имеется 17 отверстий для винтов M4, а в LB60-C - 8 отверстий для винтов M4, которые можно использовать для установки посадочного места оптического элемента. Эти отверстия для винтов можно использовать с нашей рамкой регулировки фильтра LFM-A или прижимным рычагом PRK3-A30 для удержания таких предметов, как призмы.

Техническое описание:

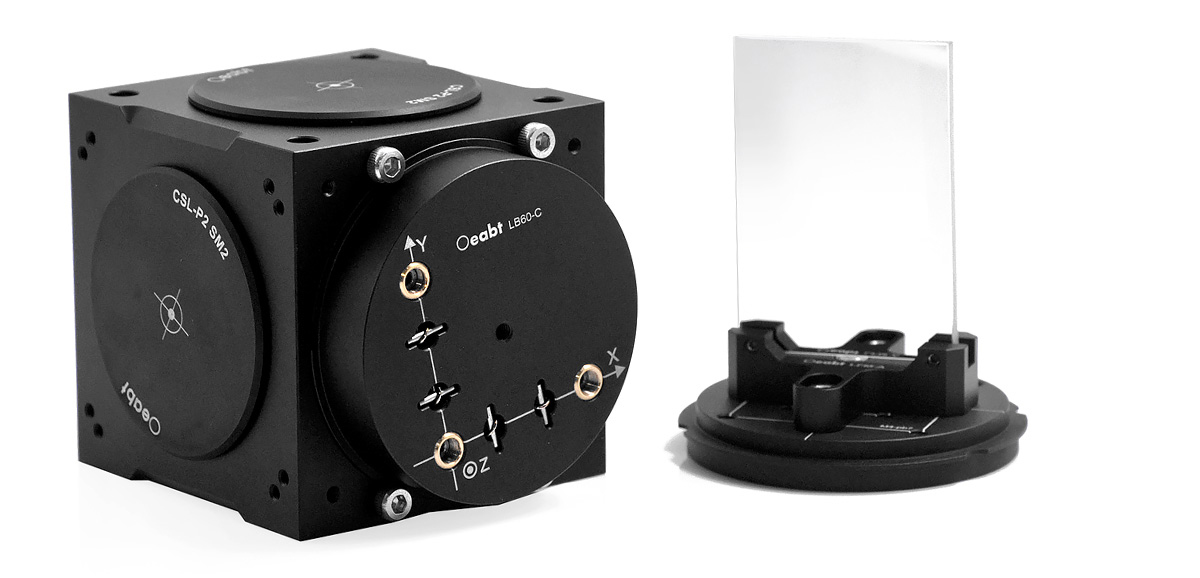

Может устанавливаться сверху или снизу нашего 60-миллиметрового каркасного куба. Отверстия на платформе позволяют крепить их к кубу с помощью винтов с головкой M4.

Платформа LB60-A неподвижна и обеспечивает только вращающееся позиционирование. В дополнение к ручному вращению и позиционированию платформа LB60-C также оснащена тремя регуляторами для обеспечения шага, рыскания и перемещения в направлении Z на 2 мм. Функция регулировки LB60-C обеспечивается тремя шестигранными регулировочными винтами диаметром 2 мм.

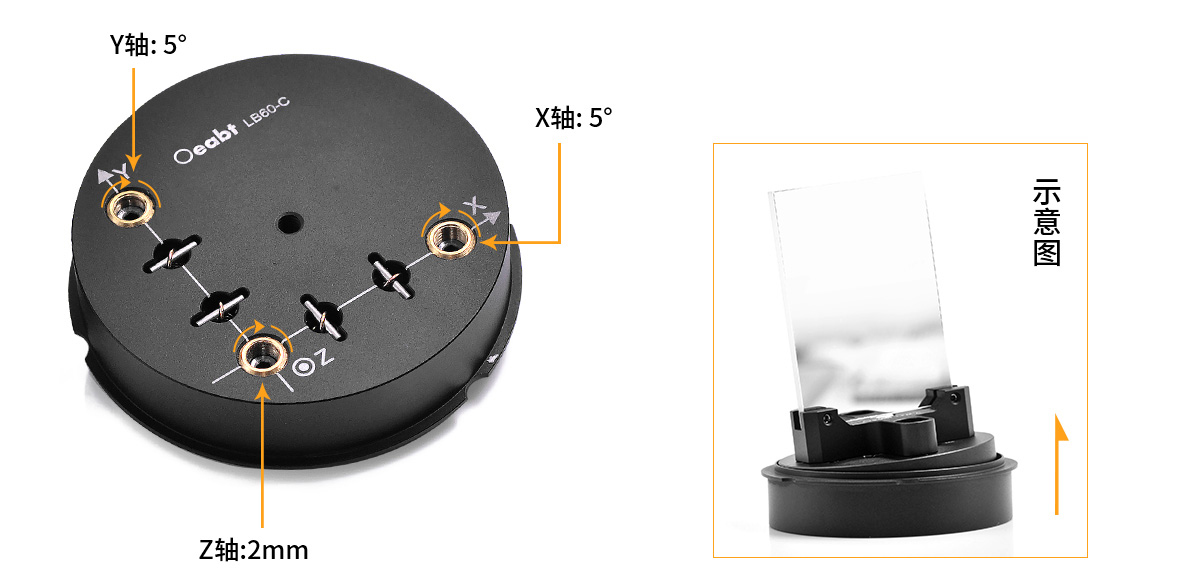

Диапазон регулировки осей X и Y составляет 5°, а регулируемая высота оси z составляет 2 мм.Ось z используется в качестве точки опоры. При регулировке оси z, когда необходимо уменьшить наклон оси, необходимо уменьшить высоту оси z, прежде чем можно будет отрегулировать ось xy.；

На платформе LB60-A имеется 17 отверстий для винтов M4, а на платформе LB60-C - 8 отверстий для винтов M4, которые можно использовать для установки посадочного места оптического элемента. Эти отверстия для винтов можно использовать с нашей рамкой регулировки фильтра LFM-A или прижимным рычагом PRK3-A30 для удержания таких предметов, как призмы.

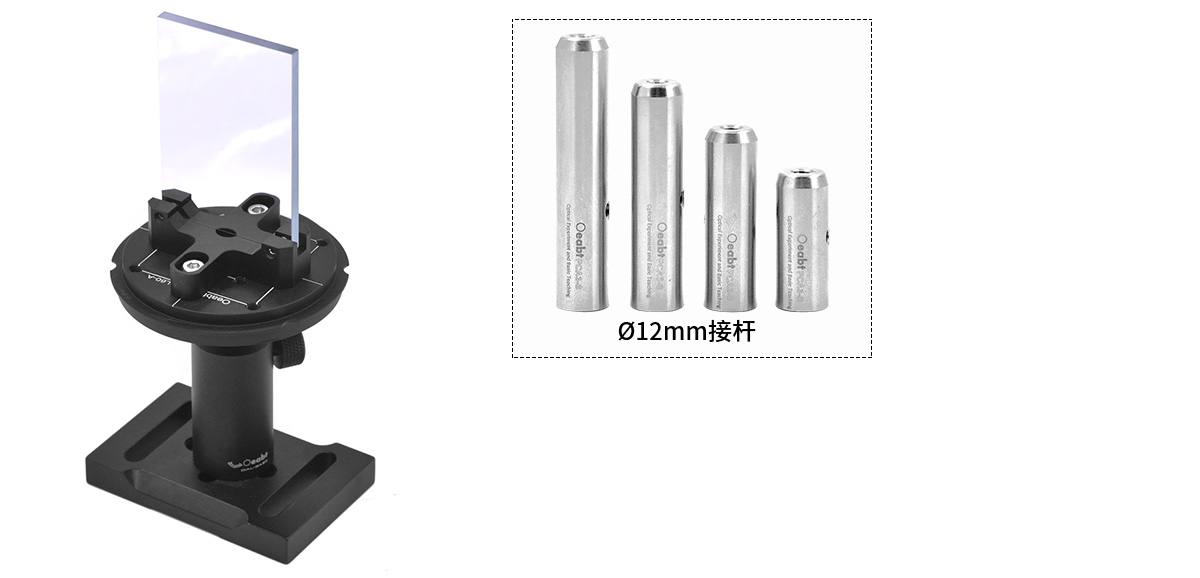

На нижней поверхности каждой платформы имеется отверстие для винта M4, поэтому ее можно установить на удлинительный стержень Ø12 мм для создания свободного пространства；

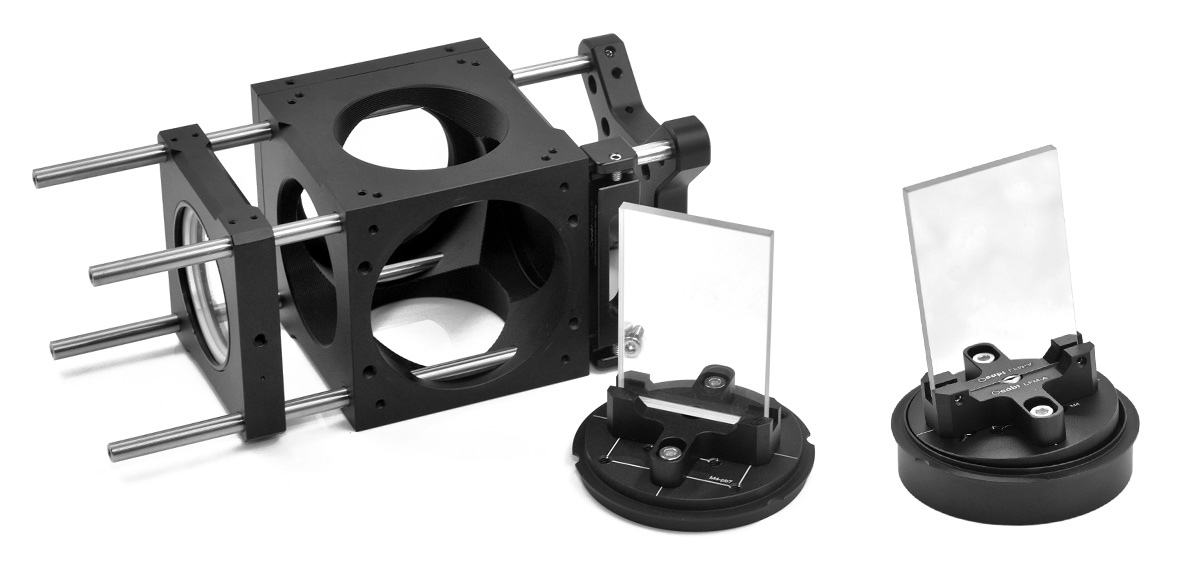

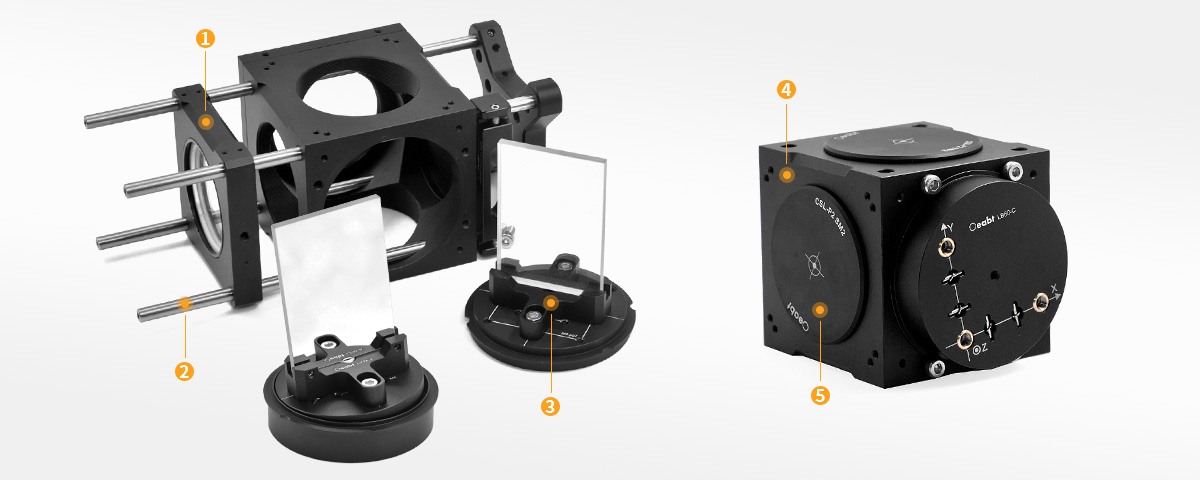

Сборка:

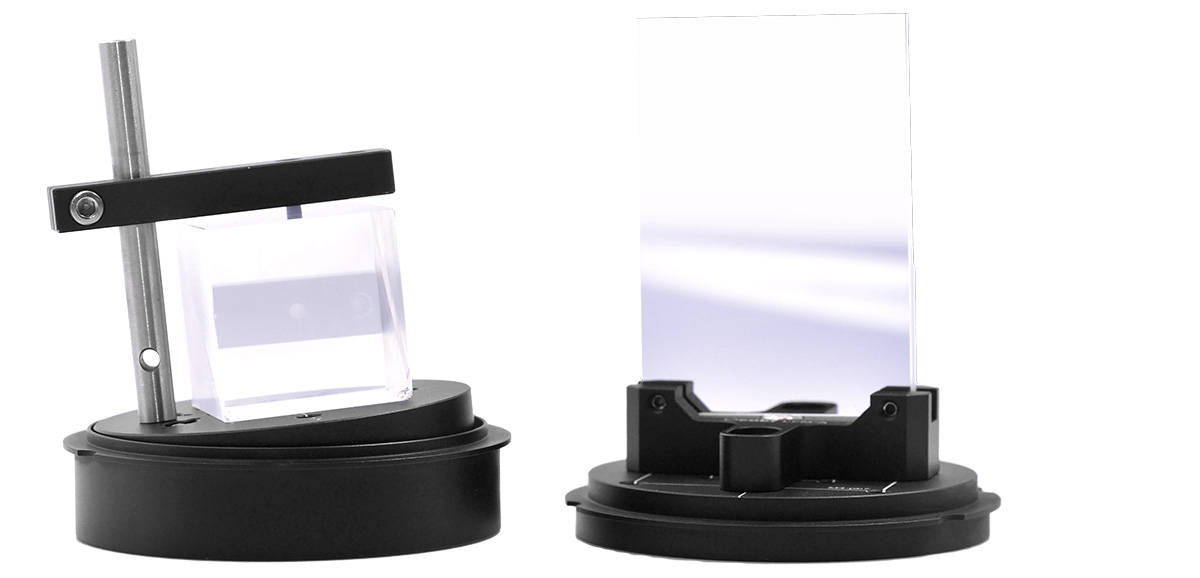

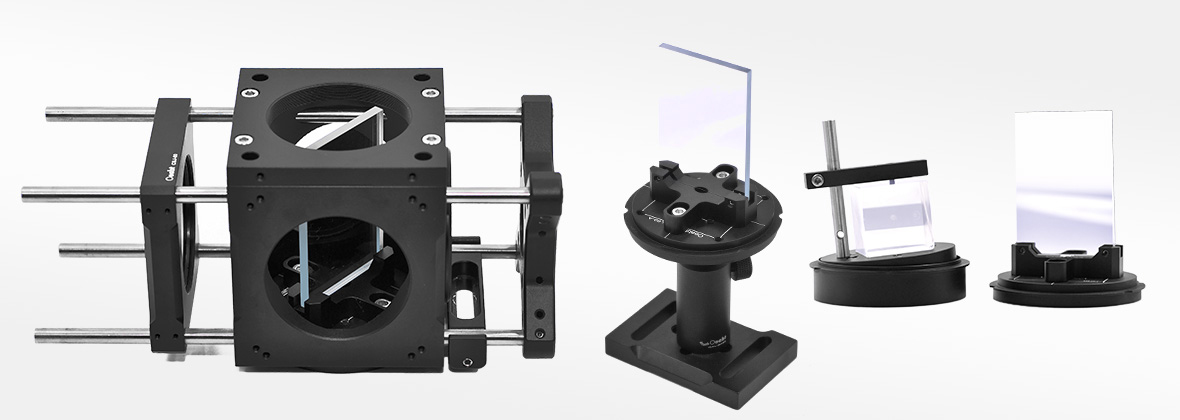

Пример применения:

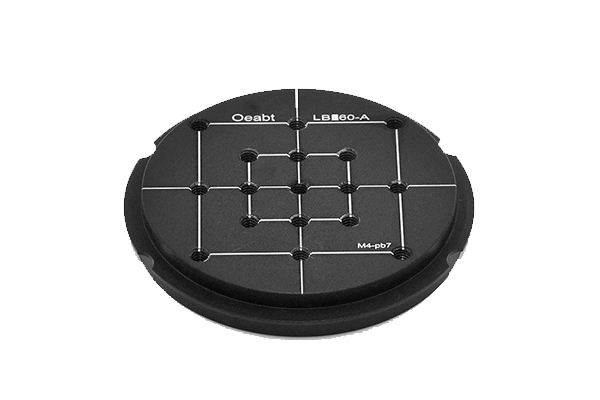

Модель LB60-A

Стандарт: Ø71 Мм, толщина 10 мм

Описание продукта: функция: Вращение и позиционирование

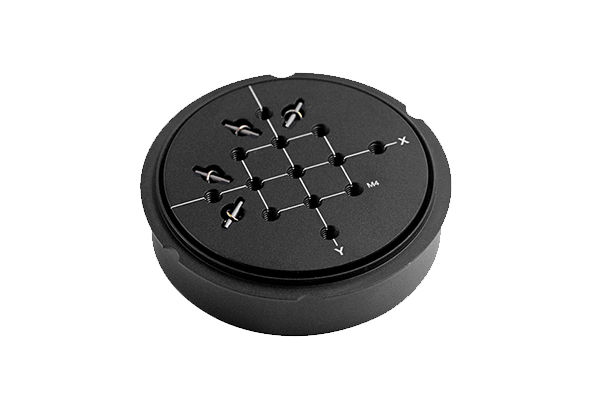

Модель LB60-C

Стандарт: Ø71 мм, толщина 18 мм

Описание продукта: обеспечивает поворотное позиционирование, обеспечивает перемещение по высоте, рысканию и оси Z в направлении
