• Специально разработан для установки прямоугольных, квадратных или круглых оптических компонентов в кубе диаметром 60 мм；
• Необходимо использовать с платформой BL60-A и наклонной платформой BL60-C.；
• Совместимость с 60-мм клеточной системой；

Серия LFM специально разработана для установки прямоугольных, квадратных или круглых оптических компонентов в 60-миллиметровый кубический каркас. При использовании совместно с монтажной платформой BL60-A или BL60-C монтажный кронштейн позволяет устанавливать двухцветный зеркальный фильтр, светофильтр, светоделитель или фильтр нейтральной плотности под любым углом, соответствующим падающему свету.

Техническое описание:

Держатель фильтра серии LFM специально разработан для установки прямоугольных, квадратных или круглых оптических компонентов в 60-миллиметровом каркасном кубе. При совместном использовании с монтажной платформой BL60-A или BL60-C монтажная рама позволяет устанавливать двусторонний цветной светофильтр, светофильтр-разделитель луча или фильтр нейтральной плотности под любым углом, соответствующим падающему свету. Оправа для регулировки оптики и фильтра должна быть вставлена в каркасный куб перед установкой на монтажную платформу.

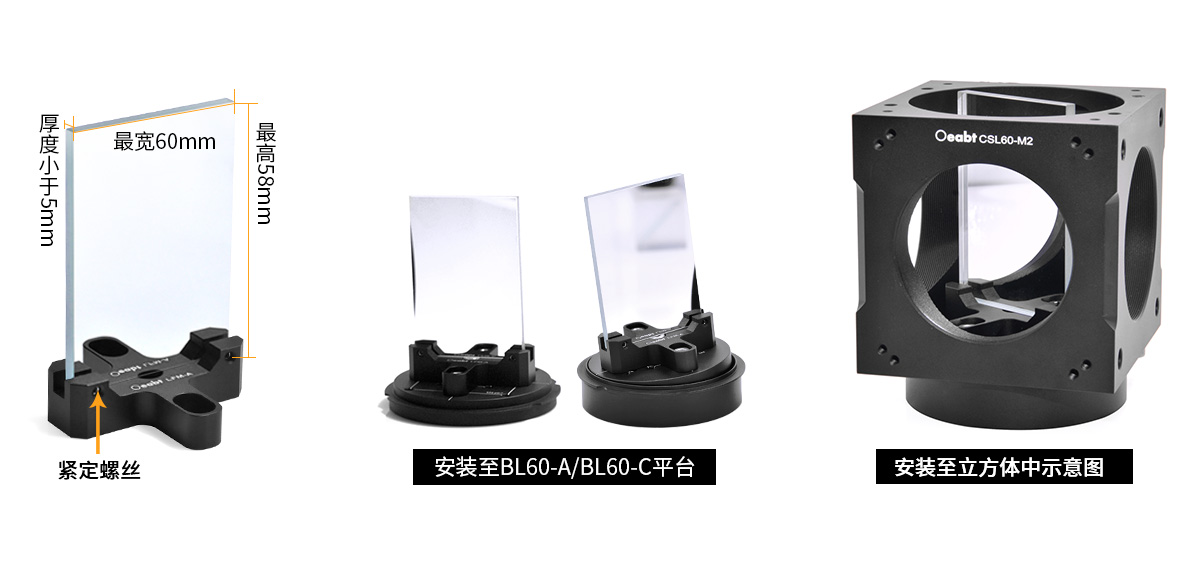

LFM-2A может вмещать прямоугольные или квадратные фильтры высотой до 58 мм и длиной до 42-60 мм. С помощью гаечного ключа затяните крепежные винты сбоку держателя фильтра, чтобы стабилизировать положение объектива. Он должен быть оснащен конфигурационной платформой BL60-A или наклонной платформой BL60-C, прежде чем его можно будет установить на 60-миллиметровый каркасный куб для использования.

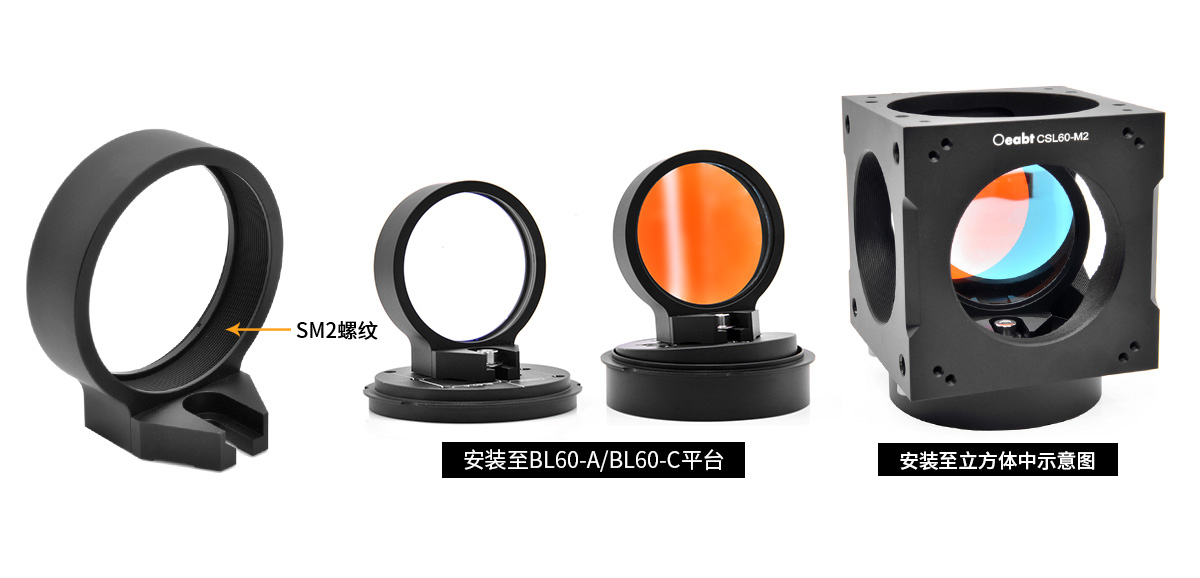

\LFM2-B имеет внутреннюю резьбу SM2 (2,035”-40), а оптические компоненты диаметром 2 дюйма толщиной до 13 мм могут быть установлены с помощью прилагаемого стопорного кольца CSK4.Когда монтажное гнездо используется в 60-миллиметровом каркасном кубе, оно позволяет расположить оптический элемент в центре каркасного куба. Эта характеристика особенно важна, когда зеркало установлено в каркасном кубе. Он должен быть оснащен конфигурационной платформой BL60-A или наклонной платформой BL60-C, прежде чем его можно будет установить на 60-миллиметровый каркасный куб для использования.

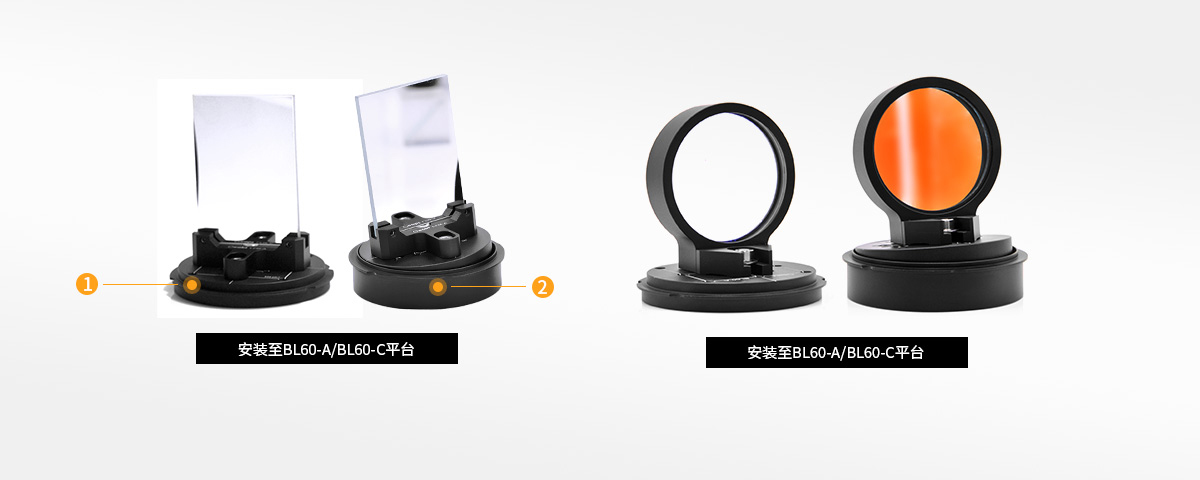

Сборка:

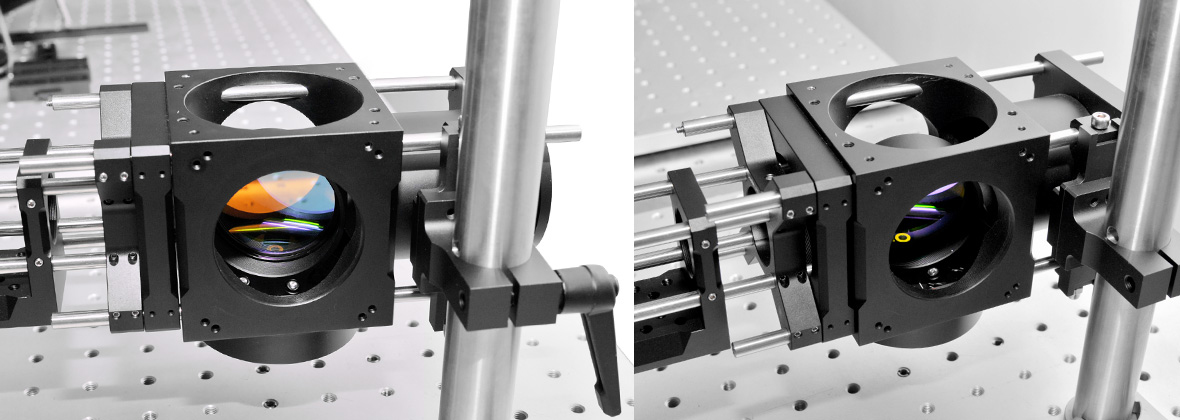

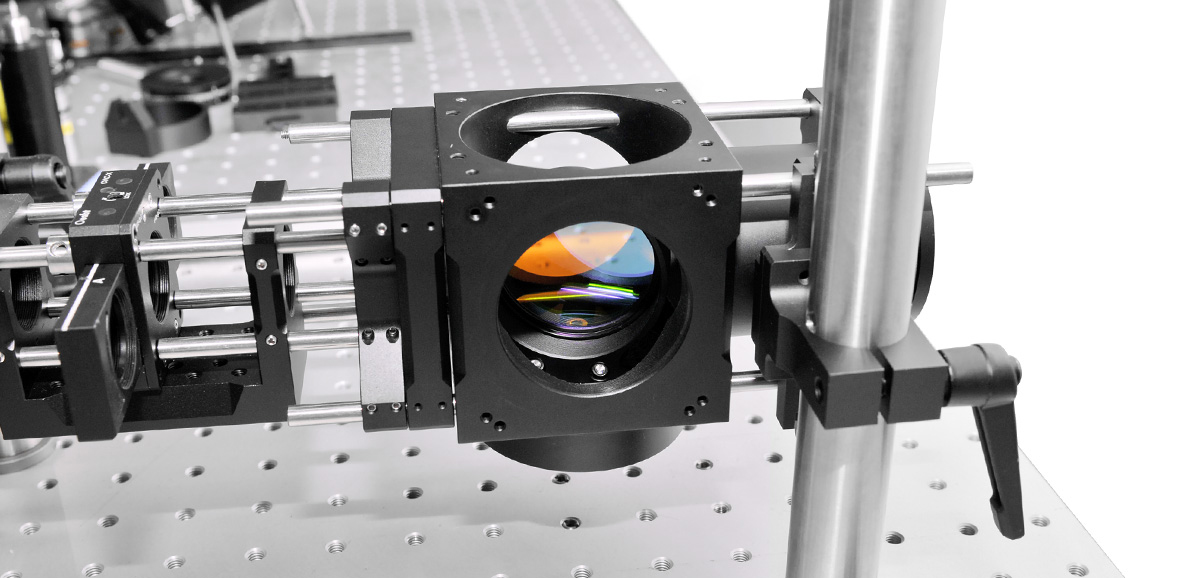

Пример применения:

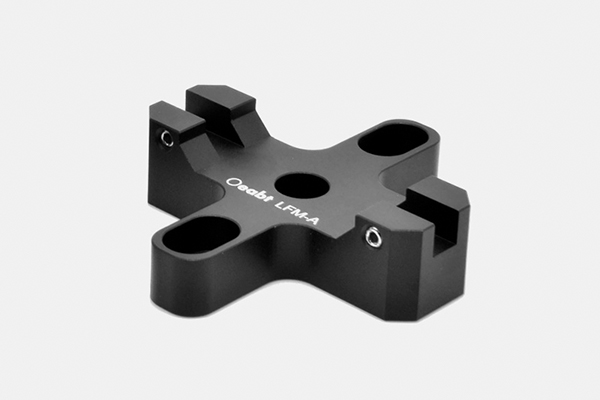

Модель LFM2-A

Стандарт: 50*54*9 мм

Описание продукта: может вмещать прямоугольные или квадратные фильтры высотой до 58 мм и длиной до 42-60 мм

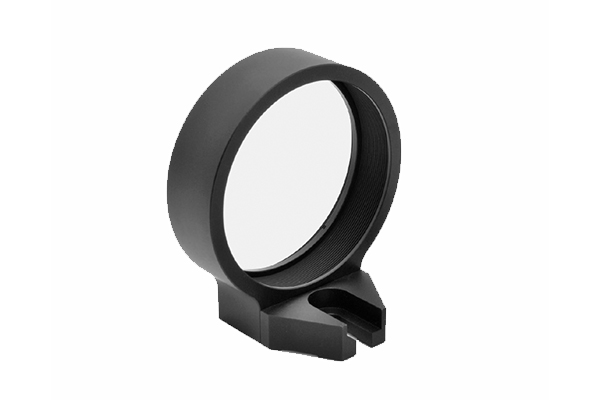

Модель LFM2-B

Стандарт: 62.7*55.9*33.7 мм

Описание продукта: могут быть установлены оптические компоненты диаметром 2 дюйма толщиной до 13 мм
