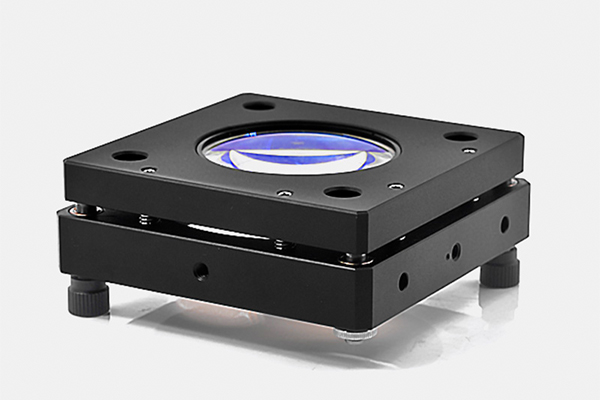

- MC-S2 представляет собой резьбу SM2 (2,035"-40), которая совместима с оптическими компонентами диаметром 2 дюйма и толщиной не более 6,5 мм.；
- Совместим с оптическими компонентами диаметром 2 дюйма (Ø50,8 мм), установленными на оптической оси, совместим с 60-мм клеточными системами；
- Обеспечивает диапазон регулировки шага и наклона ±3°；
- Резьба M4 с трех сторон может быть установлена с помощью удлинительных стержней；
MC-S2 представляет собой резьбу размером SM2 (2,035 " -40), включающую 1 стопорное кольцо размером SM2 и 1 шайбу диаметром 2 дюйма для крепления оптических компонентов.MC-S2 может устанавливать более тонкие оптические компоненты (толщина не превышает 6,5 мм) и может обеспечивать регулировку шага и наклона оптических компонентов на ± 3 °.
|
Название продукта
|
Регулируемая рама клеточного типа
|
|
модель
|
MC-S2
|
MC-S2A
|
|
стандарт
|
88.9*88.9*45.2 мм
|
|
отверстие
|
СМ2 (2,035”-40)
|
Ø50.9мм
|
|
Диапазон регулировки
|
Наклон ±3 °
|
|
Расстояние между сквозными отверстиями
|
60мм*60мм
|
|
|
вес
|
295,9 г
|
295,5 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

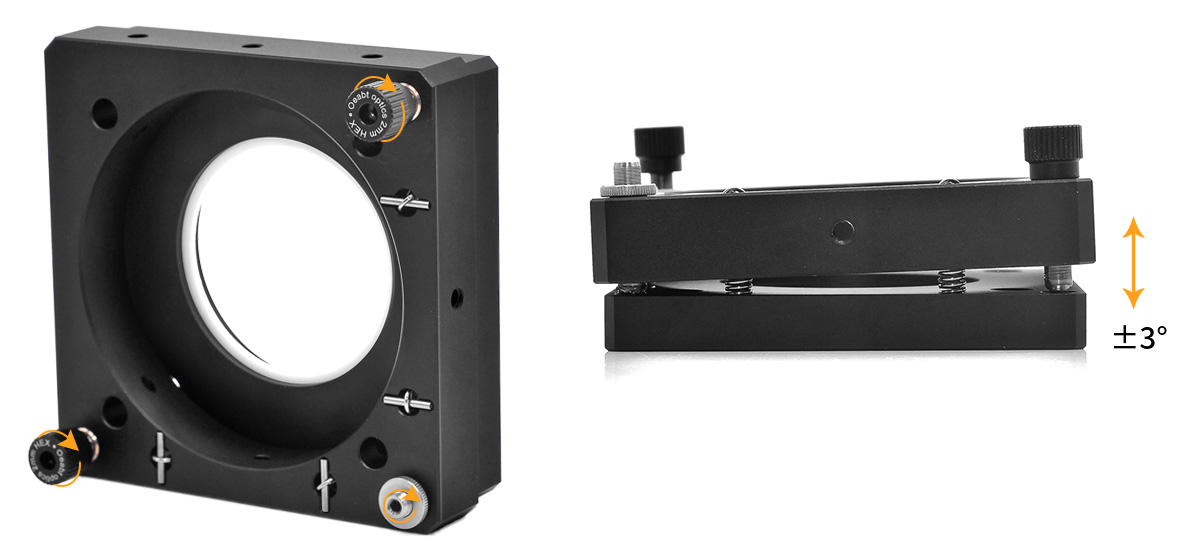

Регулировочная рамка может обеспечивать регулировку угла наклона оптических компонентов на ±3°.Регулировка шага и наклона осуществляется тремя регулировочными винтами 100TPI (“TPI”: резьба на дюйм, зубья на дюйм) для достижения плавного перемещения с высоким разрешением. Эти регуляторы имеют фиксирующую конструкцию хомута и съемные ручки.

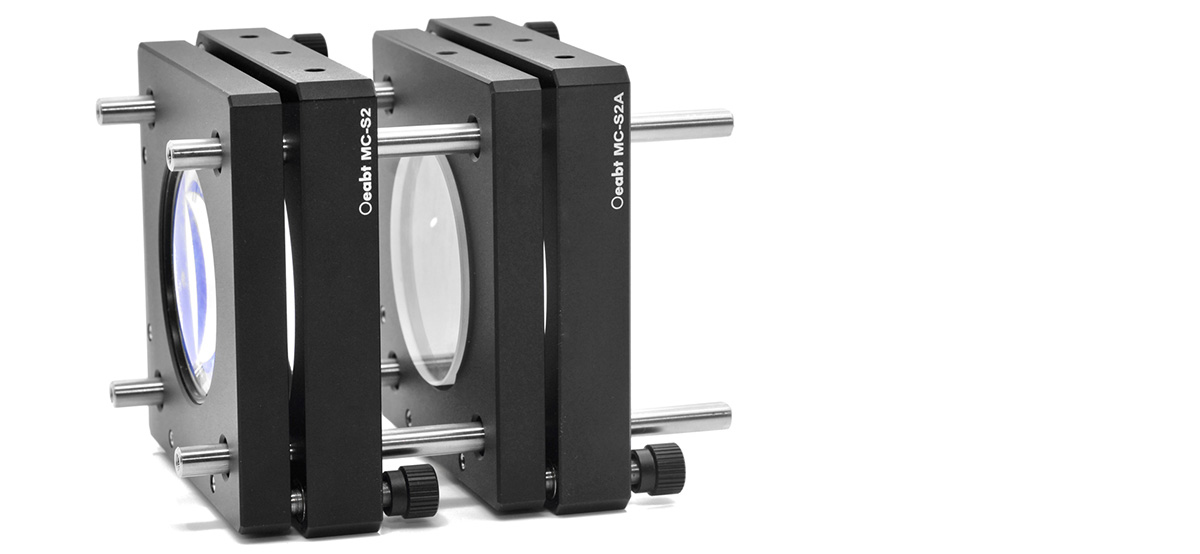

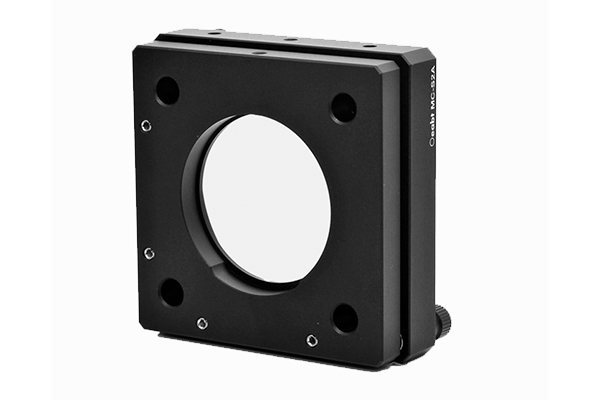

MC-S2 представляет собой резьбу SM2 (2,035"-40), включающую стопорное кольцо SM2 и шайбу Ø2 дюйма для фиксации оптического элемента; в отличие от этого, MC-S2A использует крепежный винт с нейлоновой головкой для фиксации оптического элемента и шестигранный ключ диаметром 2 мм или шариковую отвертку для фиксации оптического элемента. элемент.
Совместим с оптическими компонентами диаметром 2 дюйма (Ø50,8 мм), установленными на регулировочной рамке; MC-S2 может устанавливать более тонкие оптические компоненты (толщина не превышает 6,5 мм).MC-S2A предназначен для установки более толстых оптических компонентов (минимальная толщина составляет 5 мм).

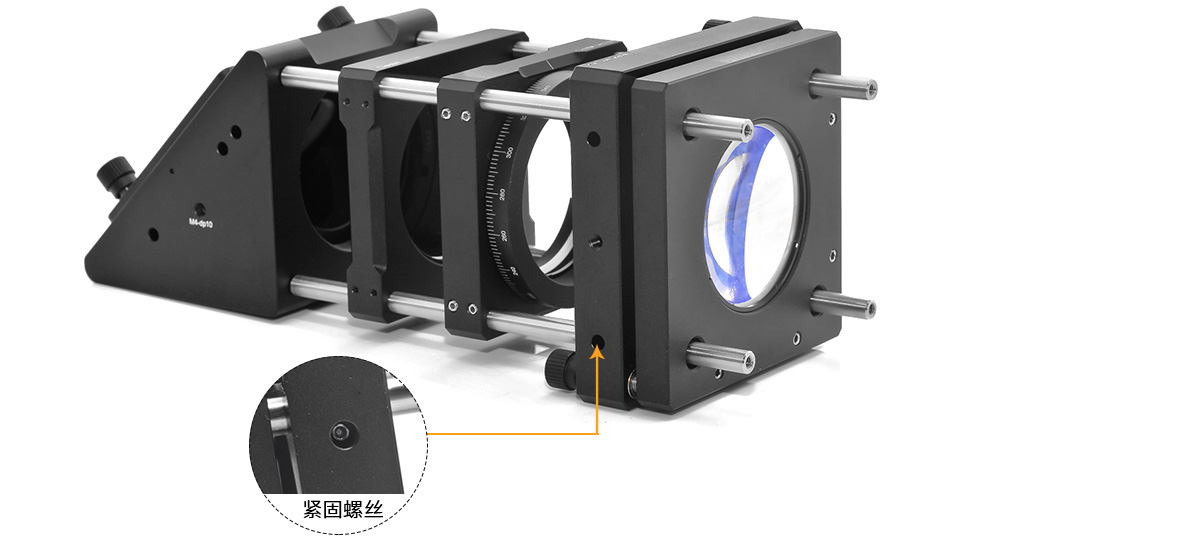

На поверхности регулировочной рамы имеются 4 сквозных отверстия Ø6 мм, которые совместимы с нашими, а сбоку в комплект входят четыре крепежных винта. Стержень каркаса крепится с помощью шестигранного ключа диаметром 1,5 мм или шариковой отвертки, чтобы плотно затянуть винты. Закрепите его на месте.
На каждой из трех сторон имеются резьбовые отверстия M4, а для создания свободного пространства можно установить удлинительные стержни.
Сборка:

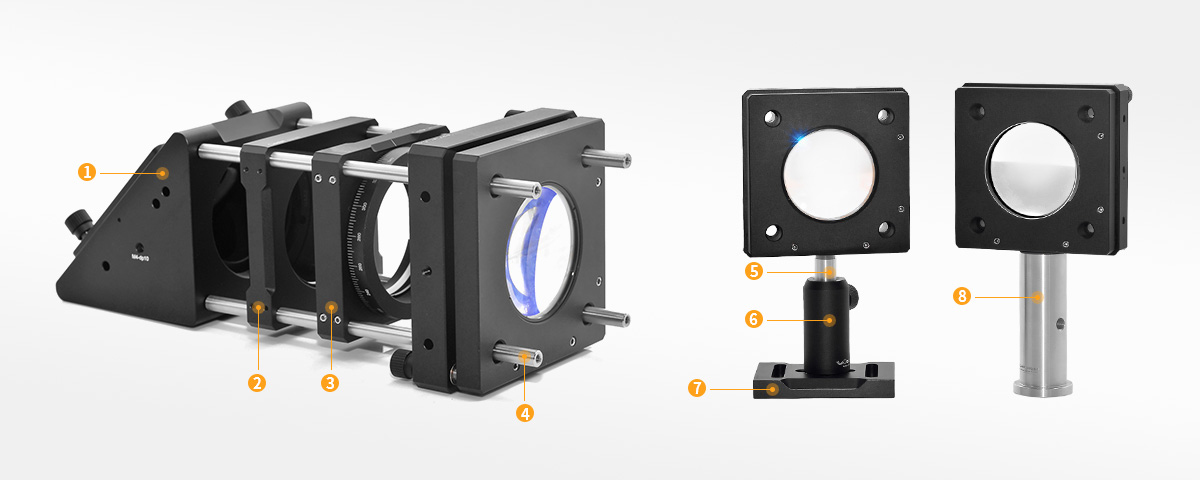

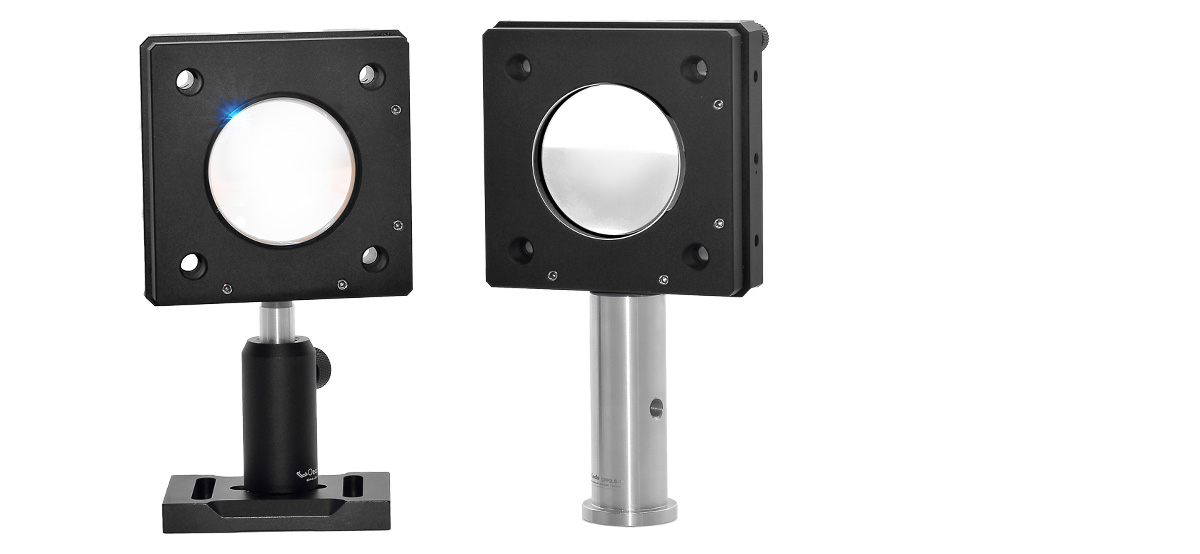

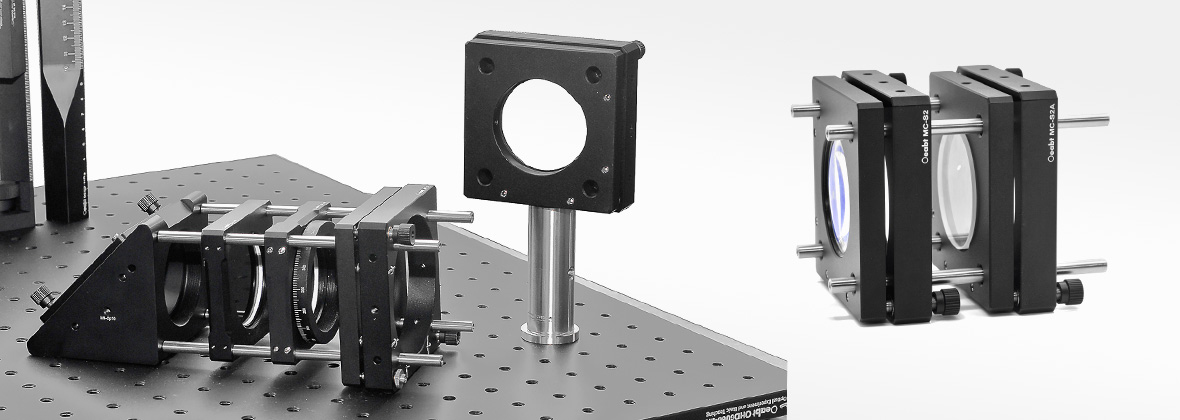

Пример применения:
Модель MC-S2
Стандарт: 88.9*88.9*45.2 мм
Описание продукта: диапазон регулировки: высота и наклон ± 3 °;
расстояние между сквозными отверстиями: 60 мм * 60 мм;
Модель MC-S2A
Стандарт: 88.9*88.9*45.2 мм
Описание продукта: диапазон регулировки: высота и наклон ± 3 °;
расстояние между сквозными отверстиями: 60 мм * 60 мм;
