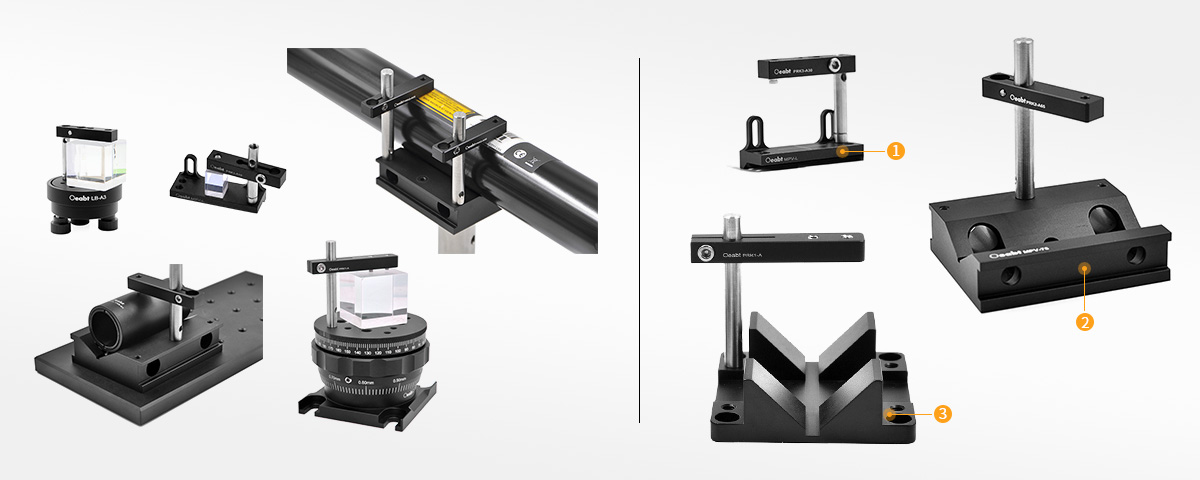

- Обеспечьте усилие зажима регулировочной рамы с платформой；
- Гибкий зажимной механизм；
- Резьба M4 в нижней части удлинительного стержня；
Прижимной рычаг крепит оптический элемент к оптической регулировочной рамке или V-образному креплению с платформой с помощью нейлоновой проволоки с шестигранником толщиной 2 мм. Прижимной рычаг крепится к удлинительному стержню с помощью шариковой отвертки диаметром 2,5 мм или шестигранного ключа, фиксирующего гибкий механизм. Удлинительный стержень также имеет сквозное отверстие для приложения дополнительного крутящего момента при затяжке стержня.
|
Модель
|
ПРК1-А65
|
ПРК2-А65
|
ПРК3-А30
|
|
Технические характеристики удлинительного стержня
|
Ø6*65 мм
|
Ø8*70,6 мм
|
Ø5*36,6 мм
|
|
Высота зажима
|
52,5 мм
|
56 мм
|
25,4 мм
|
|
Тип резьбы
|
М4
|
|
вес
|
22,8 г
|
36,3 г
|
8,5 г
|
|
материал
|
Алюминиевый сплав + нержавеющая сталь
|
Техническое описание:
Прижимной рычаг крепит оптический элемент к оптической регулировочной рамке или V-образному креплению с платформой с помощью нейлоновой проволоки с шестигранником толщиной 2 мм. Прижимной рычаг крепится к удлинительному стержню с помощью шариковой отвертки диаметром 2,5 мм или шестигранного ключа, фиксирующего гибкий механизм. Удлинительный стержень также имеет сквозное отверстие для приложения дополнительного крутящего момента при затяжке стержня.
PRK3-A30 совместим с оптическими компонентами, которые вмещают до 25,4 мм. Удлинительный стержень имеет диаметр 5* 31 мм, верхний и нижний концы имеют резьбу M4, а длина зубьев винта составляет 5 мм. Максимальную высоту зажима можно увеличить, выдвинув удлинительный стержень. На прижимном рычаге имеются 2 сквозных отверстия диаметром 5 мм, которые можно переключать для зажима удлинительного стержня. А расстояние между центром удлинительного стержня и центром нейлоновой верхней проволоки составляет 27,9 мм и 17,5 мм.
PRK1-A совместим с оптическими компонентами диаметром до 53 мм, удлинительный стержень имеет диаметр 6 * 60 мм, резьбу M4 и длину зубьев винта 5 мм. Расстояние между центром удлинительного стержня и центром нейлонового верхнего провода составляет 25 мм и 35,5 мм, а расстояние между двумя нейлоновыми верхними проводами составляет 10,5 мм.
PRK2-A65 совместим с оптическими компонентами диаметром до 56 мм, удлинительный стержень имеет диаметр 8 * 65 мм, резьбу M4 и длину зубьев винта 5 мм. На прижимном рычаге имеются 2 сквозных отверстия диаметром 8 мм, которые можно переключать для зажима удлинительного стержня. А расстояние между центром удлинительного стержня и центром нейлоновой верхней проволоки составляет 43 мм и 33,5 мм.
Сборка:

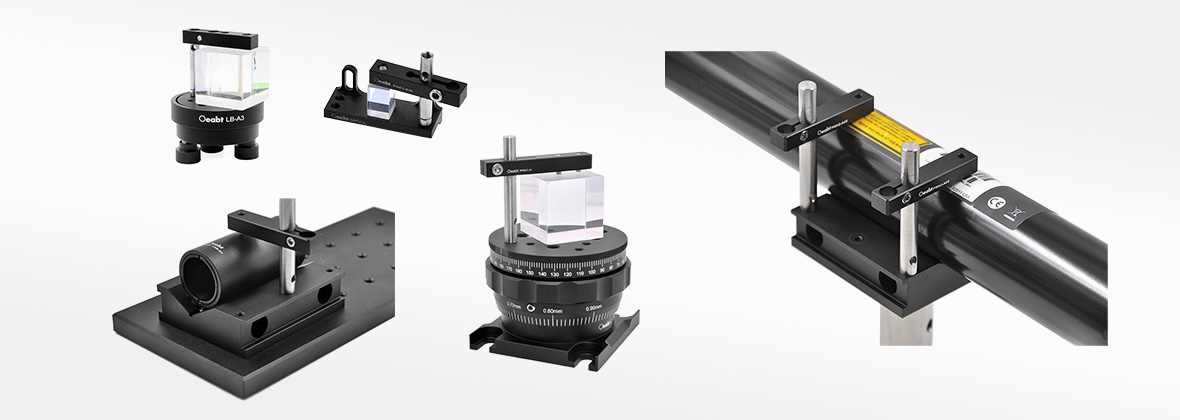

Пример применения:

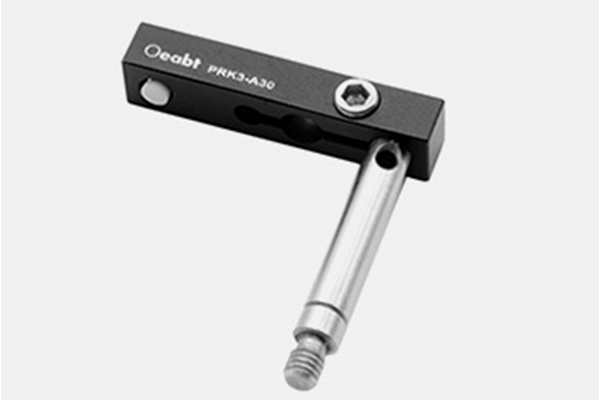

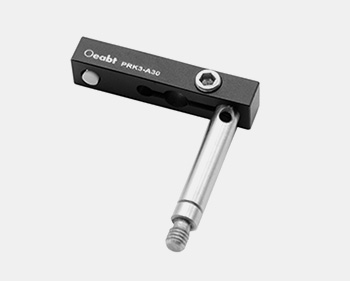

Модель PRK3-A30
Стандарт: удлинительный стержень Ø5* 36,6 мм
Описание продукта: высота зажима: 25,4 мм;
тип резьбы: M4;

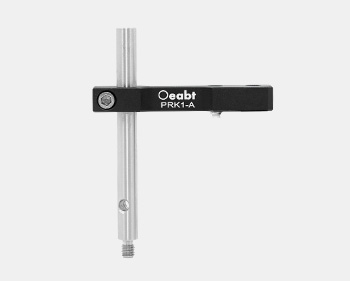

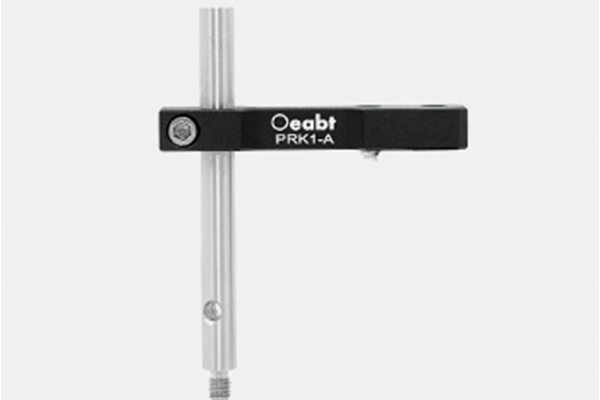

Модель PRK1-A
Стандарт: удлинительный стержень Ø6*65 мм
Описание продукта: высота зажима: 52,5 мм;
тип резьбы: M4;

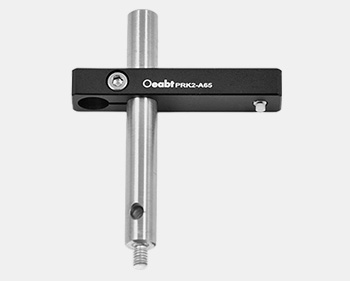

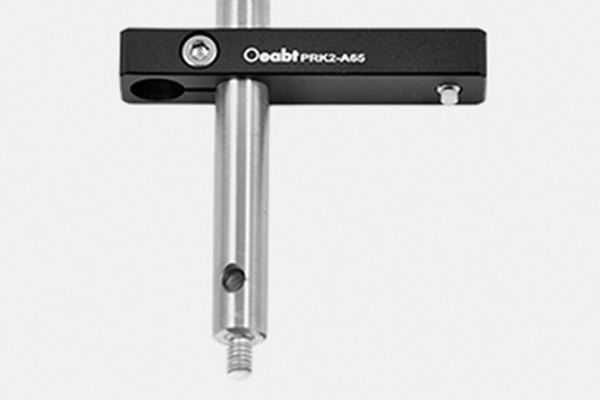

Модель PRK2-A65
Стандарт: удлинительный стержень Ø8*70,6 мм
Описание продукта: высота зажима: 56 мм;
тип резьбы: M4;
