- SM2 (2,035 ”-40) с полуниткой；
- Могут быть установлены оптические компоненты размером O2 дюйма толщиной 9,5 мм；
- Совместим с резьбовой втулкой диаметром 2 дюйма SM2；
- Монтажное отверстие с резьбой M4 в нижней части для установки адаптеров серии Oeabt；

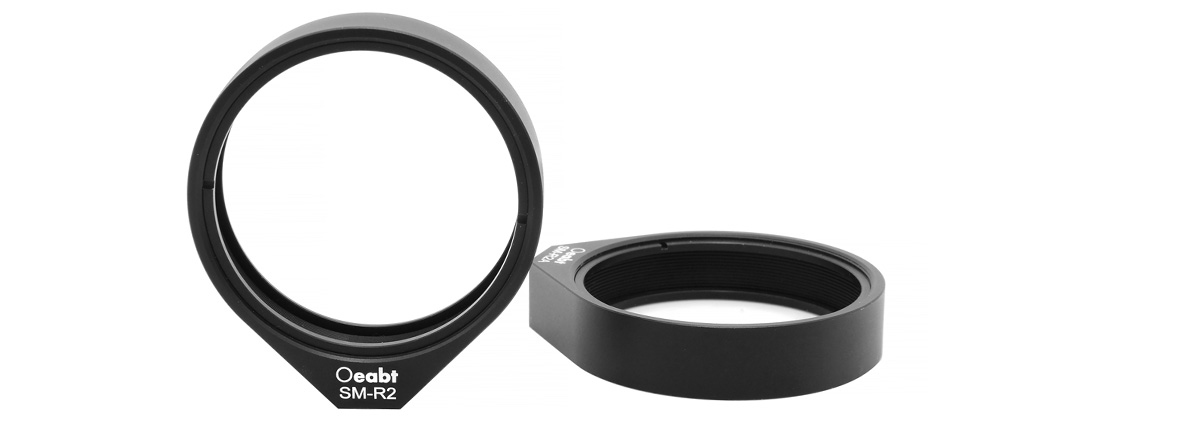

Монтажное гнездо SM-R2 имеет полунитку SM2 (2,035”-40), на которую можно устанавливать оптические компоненты толщиной до 9,5 мм. В комплект входит стопорное кольцо для фиксации оптических компонентов.
|

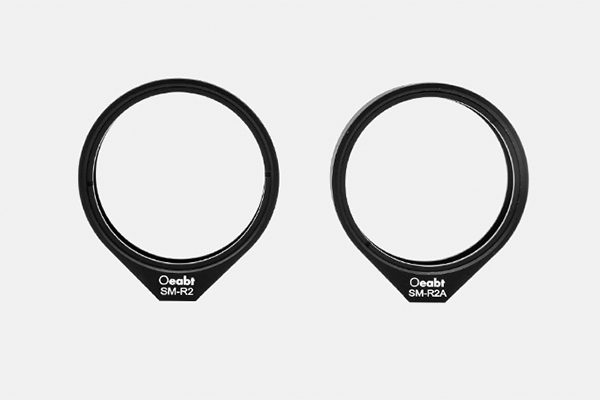

модель
|
SM-R2
|
SM-R2A
|
|
стандарт
|
55.9*12.7*62.5 мм
|
|
Центральное отверстие
|
Половинная резьба SM2 (2,035”-40)
|
Полная резьба SM2 (2,035”-40)
|
|
Тип резьбы
|
М4
|
|
вес
|
18.3г
|
19.1г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Фиксированное монтажное гнездо серии SM-R2 с внутренней резьбой SM2 (2,035”-40), используемое для установки оптических компонентов диаметром 2 дюйма или втулок объективов с внешней резьбой. Монтажное гнездо доступно с полной и половинной резьбой и поставляется с защелкивающимся кольцом для крепления оптических компонентов.

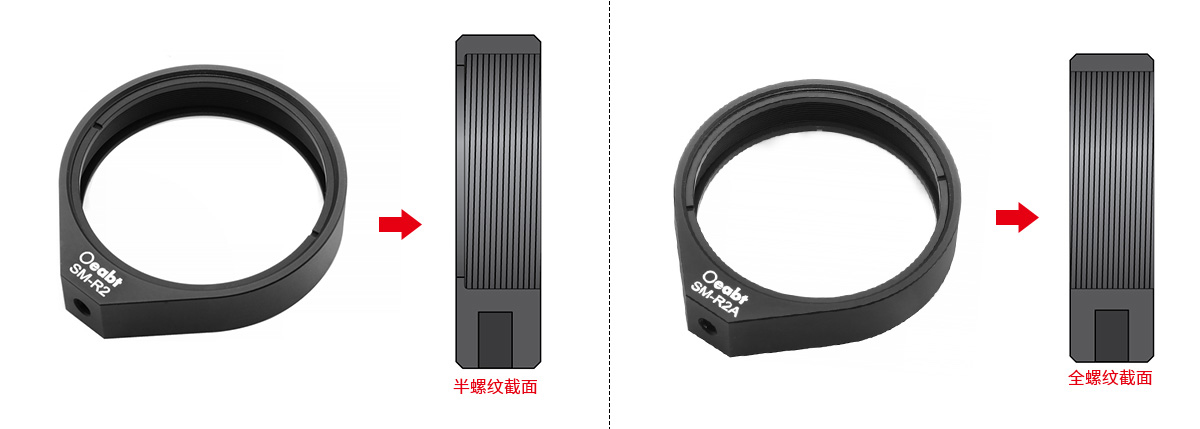

SM-R2 представляет собой половинную резьбу SM2 (2,035”-40), которая позволяет устанавливать оптические компоненты толщиной до 9,5 мм.SM-R2A имеет полную резьбу SM2 (2,035”-40), которая позволяет устанавливать оптические компоненты толщиной 9,0 мм.
Резьбовое отверстие M4 в нижней части легко монтируется на удлинительный стержень из нержавеющей стали диаметром 12 мм для обеспечения свободного пространства. В то же время у нас также есть фиксированное монтажное гнездо SM-R1 Ø1 дюйм на выбор.

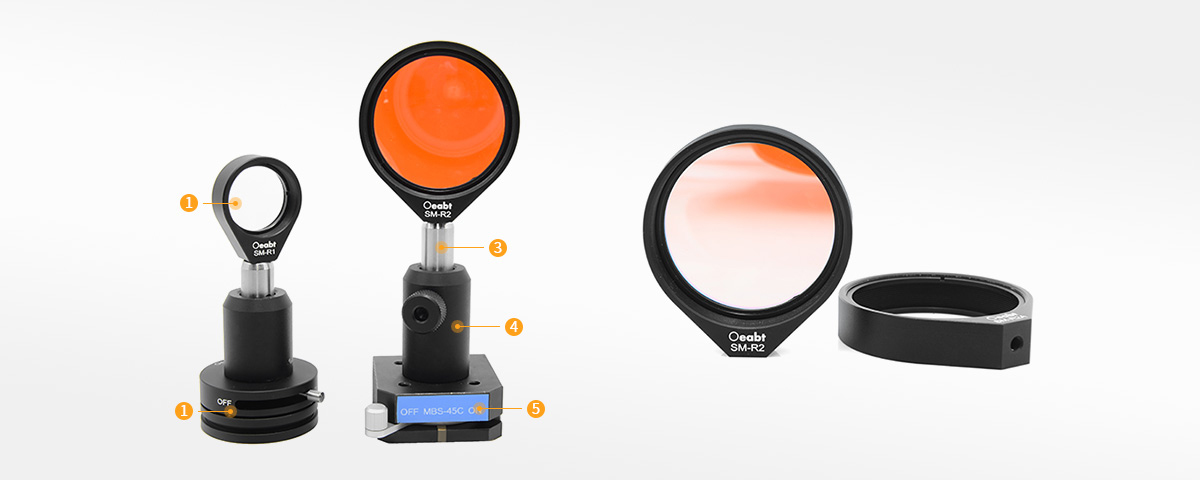

Сборка:

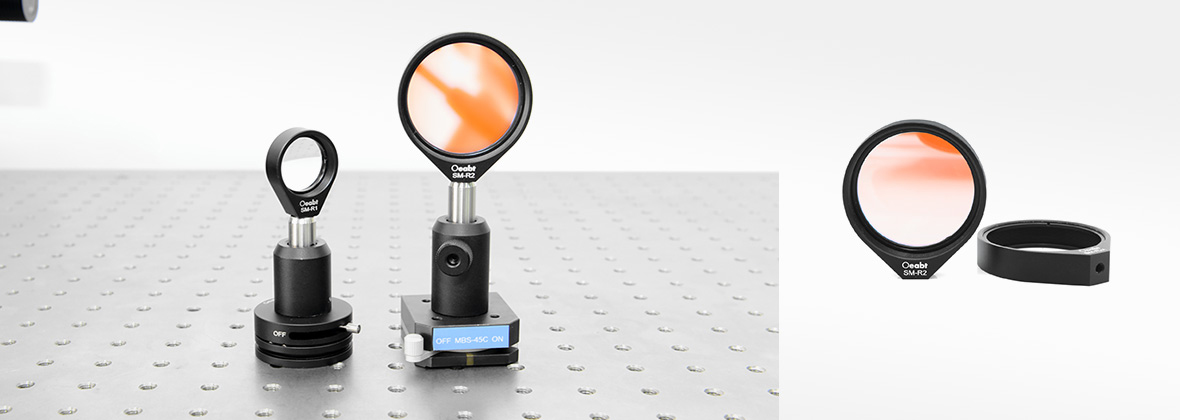

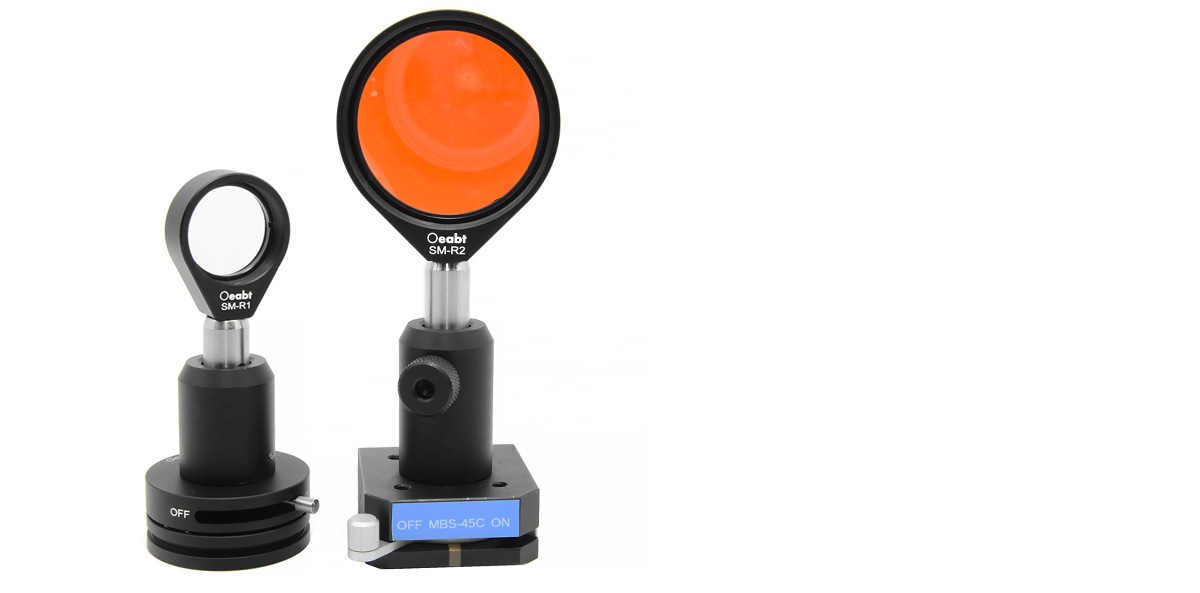

Пример применения:
Модель SM-R2
Стандарт: 55.9*12.7*62.5 мм
Модель SM-R2A
Стандарт: 55.9*12.7*62.5 мм
