- Фиксированное монтажное гнездо под углом 45 °, на которое можно устанавливать круглые оптические компоненты диаметром 0,5 дюйма；
- Совместим с оптической регулировочной рамкой MS-A12 Ø1/2 дюйма；
- Использование 2 или более держателей зеркал позволяет быстро реализовать конструкцию подъема оптического тракта.；
- Он имеет 2 сквозных отверстия, расположенных на расстоянии 90 ° друг от друга, которые могут пропускать и отражать световые лучи, что очень подходит для применения с разделением лучей.；
- В нижней части имеется отверстие для винта M4, которое позволяет устанавливать стационарные удлинительные стержни；
Посадочное место под углом 45° очень подходит для установки зеркал или светоделителей под углом 45° в оптических приборах.SM05-FS имеет 2 сквозных отверстия диаметром 14,1 мм и 4,6 мм соответственно, расположенных под углом 90° друг к другу.Его можно закрепить в оптической регулировочной рамке MS-A12 Ø1 / 2 дюйма, а также он имеет резьбовое основание, позволяющее устанавливать стационарные адаптеры с отверстиями для винтов M4 в нижней части.
|
модель
|
SM1-1T
|
СМ2-2Т
|
|
стандарт
|
Ø34,0*32,0 мм
|
Ø68*60,0 мм
|
|
Установка объектива
|
Ø1 дюйм
|
Ø2 дюйма
|
|
Балка через отверстие
|
Ø26.0мм, Ø18.9мм
|
Ø53.4mm, Ø38.0mm
|
|
вес
|
20,0 г
|
163,6 г
|
|
модель
|
SM05-FS
|
SM1-FS
|
|
стандарт
|
Ø34,0*32,0 мм
|
Ø34,0*32,0 мм
|
|
Установка объектива
|
Ø0,5 дюйма
|
Ø1 дюйм
|
|
Балка через отверстие
|
Ø14.1 мм, Ø4.6 мм
|
Ø26.0мм, Ø10.8мм
|
|
Тип резьбы
|
М4
|
М4
|
|
вес
|
11.4г
|
74,1 г
|
Техническое описание:

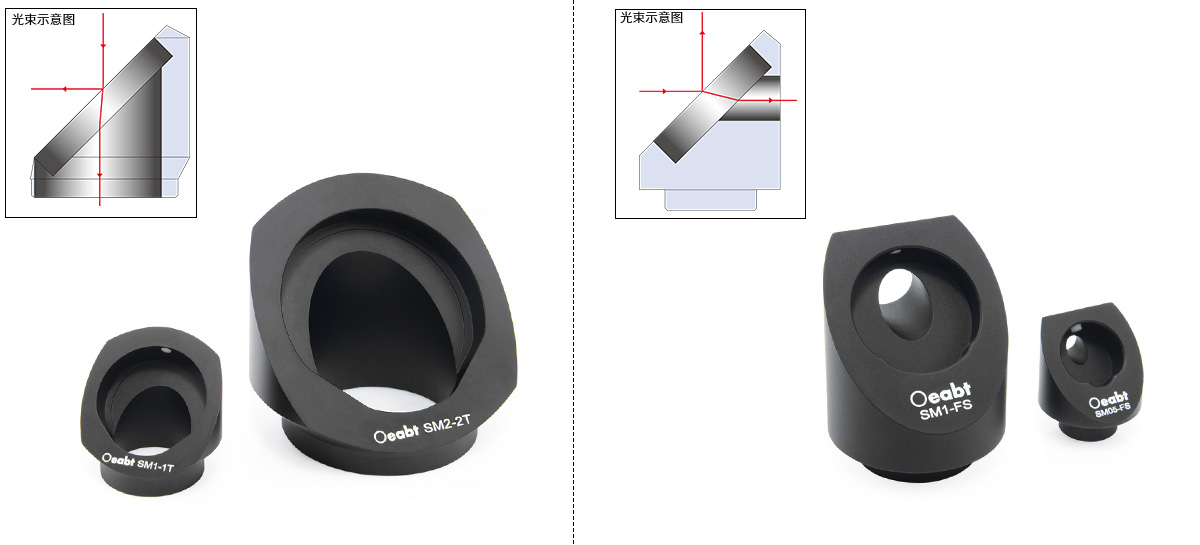

Это монтажное гнездо под углом 45° очень подходит для крепления зеркал или светоделителей под углом 45° в оптических приборах. Благодаря двум сквозным отверстиям, расположенным на расстоянии 90° друг от друга, он подходит не только для применений, требующих отражения световых лучей, но и для применений, требующих использования светоделителей для полуотражения и полупроницаемости. Оптический элемент фиксируется верхней нейлоновой проволокой, и может быть установлен самый тонкий оптический элемент толщиной 3 мм, который можно затянуть шестигранным ключом диаметром 2 мм.
Монтажные гнезда этой серии могут устанавливаться в оптические регулировочные стойки диаметром 0,5 дюйма, Ø1 дюйм или Ø2 дюйма с гладкими отверстиями, что позволяет использовать различные типы оптических устройств на стандартных регулировочных стойках. Например, два или более посадочных места для зеркал под углом 45° используются с регулировочными рамками для реализации быстрой настройки подъема оптического пути.

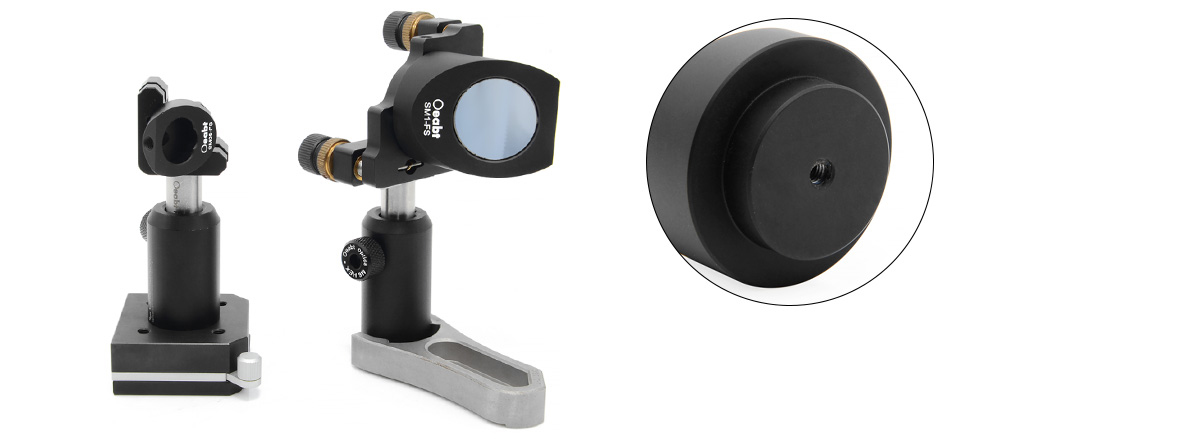

Монтажные гнезда SM05-FS и SM1-FS могут быть установлены не только в рамку оптической регулировки, но и имеют резьбовое основание, обеспечивающее фиксированную установку, с отверстиями для винтов M4 в нижней части. Благодаря такой конструкции их можно использовать для направления луча с горизонтальной траектории на вертикальную или даже на любой угол наклона луча.

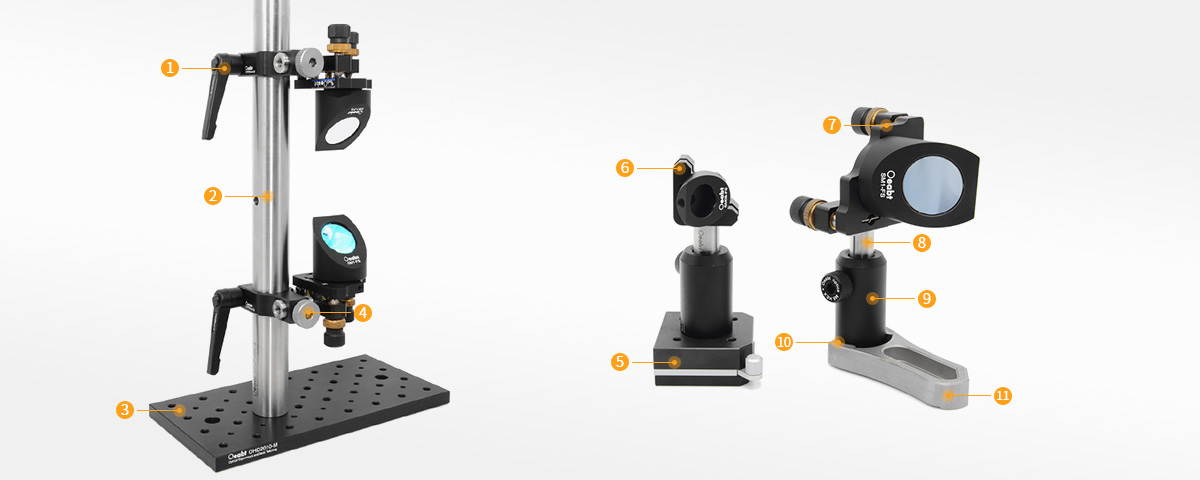

Сборка:

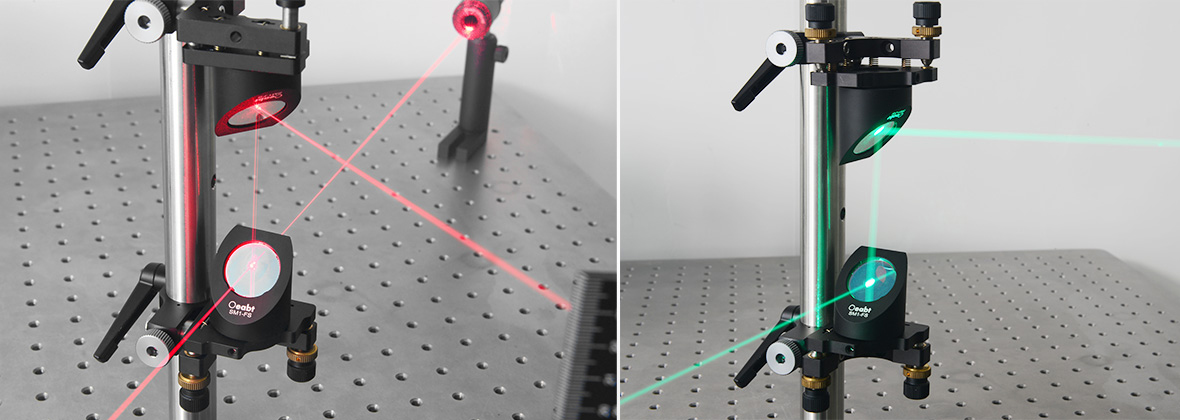

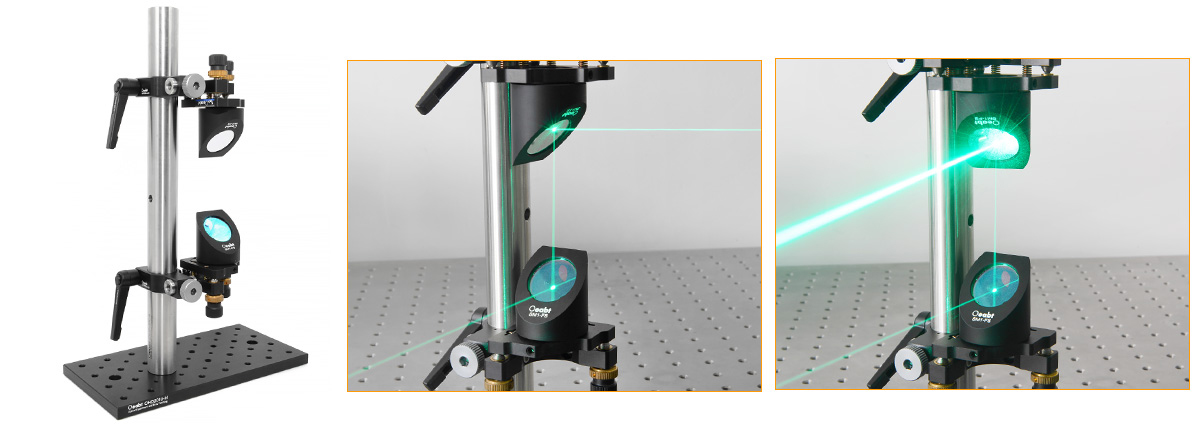

Пример применения:

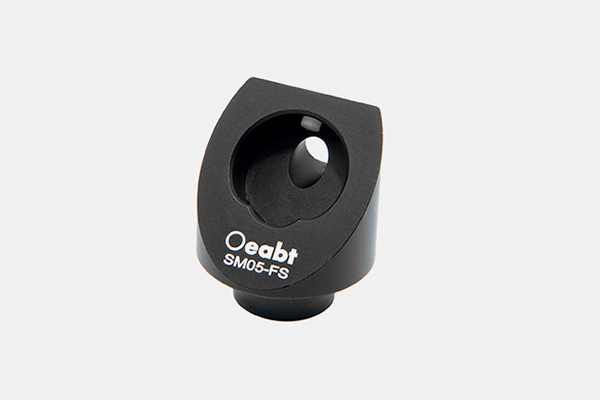

Модель SM05-FS
Стандарт: Ø22,2*19,2 мм
Описание продукта: сквозное отверстие для луча: Ø14.1 мм, Ø4.6 мм

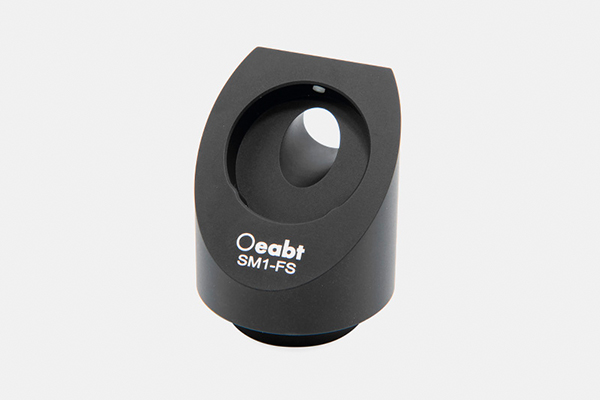

Модель SM1-FS
Стандарт: Ø34,0*32,0 мм
Описание продукта: сквозное отверстие для балки: Ø26.0 мм, Ø10.8 мм

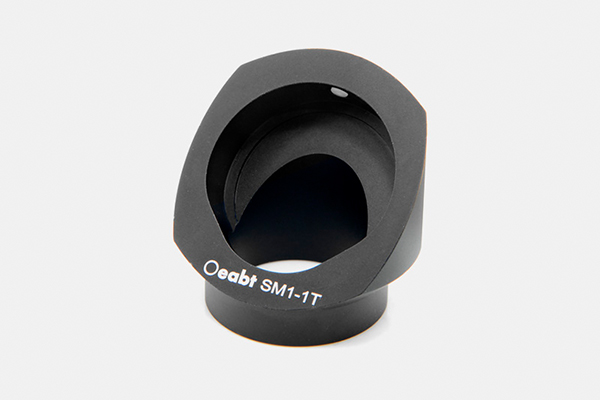

Модель SM1-1T
Стандарт: Ø34,0*32,0 мм
Описание продукта: сквозное отверстие для балки: Ø26.0 мм, Ø18.9 мм
Модель SM2-2T
Стандарт: Ø68*60,0 мм
Описание продукта: Сквозное отверстие для балки: Ø53.4mm, Ø38.0mm
