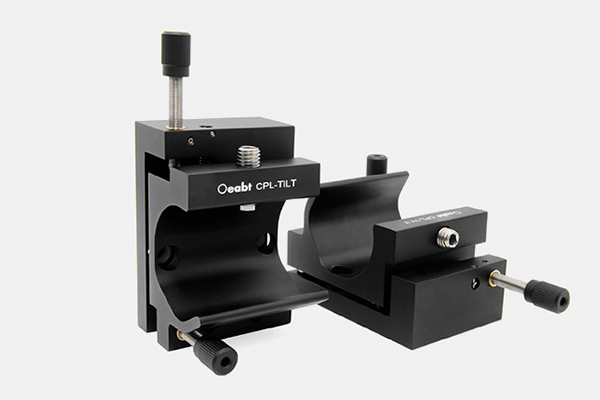

- Используется для позиционирования гелий-неоновых лазеров и других цилиндрических объектов без дрейфа；
- Регулировка по двум осям, регулировочная ручка обеспечивает управление шагом ± 4,5 ° и отклонением ±4,5 °；
- Совместим с цилиндрическими компонентами диаметром от 25,4 до44,5 мм；
- В нижней части имеется потайное отверстие, которое легко установить горизонтально или вертикально и закрепить на платформе；
Регулировочная ручка с высоким разрешением обеспечивает управление шагом ± 4,5 ° и отклонением ±4,5 ° с точностью регулировки 10,7 мрад /оборот для достижения плавной регулировки, небольшого поперечного соединения и точного размещения луча.В то же время он оснащен закаленными и полированными шариками и шарнирами с U-образной канавкой для обеспечения повторяемого углового направления и стабильности.
|
модель
|
CPL-НАКЛОН
|
|
стандарт
|
96.5*63.4*63.1 мм (без регулятора)
|
|
Диапазон регулировки
|

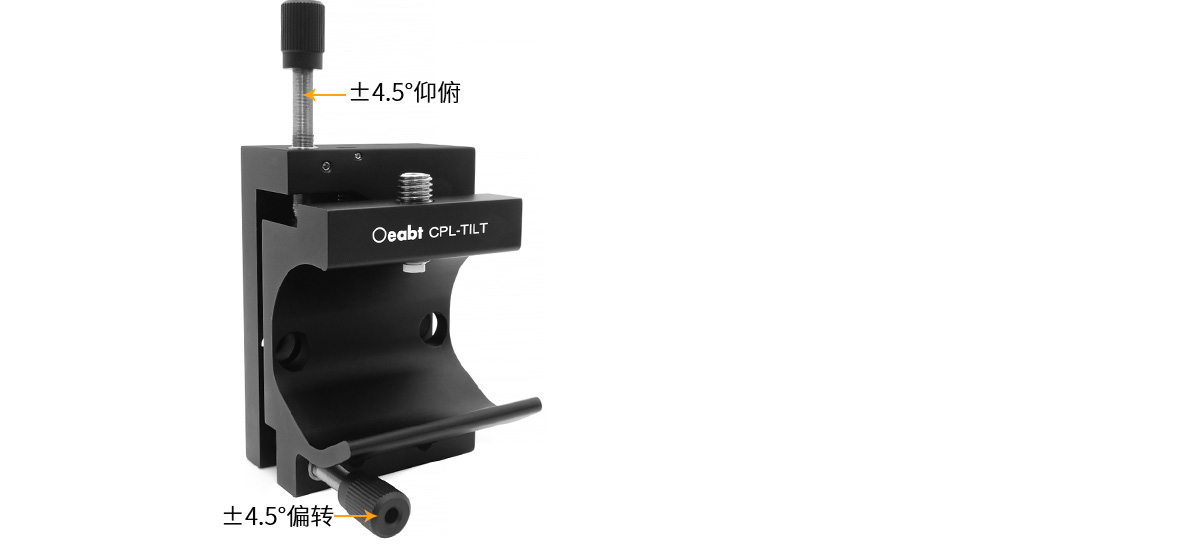

шаг ±4,5°, отклонение ±4,5°
|
|
Точность регулировки
|
Регулировочный винт M6 * 0,35, точность 10,7 мрад/оборот
|
|
Диаметр зажима
|
Ø25.4-44.5 мм
|
|
Тип резьбы
|
Отверстие с потайной головкой Ø6.3 мм
|
|
вес
|
510,0 г
|
|
материал
|
алюминиевый сплав 7075
|
Технические характеристики:
Регулировочная ручка с высоким разрешением обеспечивает регулировку шага на ±4,5° и отклонения на ±4,5° с точностью регулировки 10,7 мрад/об/мин для достижения плавной регулировки, малого поперечного сечения и точного размещения балки. Он также оснащен закаленными и отполированными шариками и кинематическими шарнирами с U-образной канавкой для обеспечения повторяемого углового направления и стабильности.
Монтажное гнездо обеспечивает точную двухосевую регулировку угла наклона, которая может использоваться для позиционирования цилиндрических лазерных головок диаметром от 25,4 мм до 44,5 мм и других цилиндрических объектов без смещения. Чтобы предотвратить тряску, две контактные поверхности, образованные U-образной канавкой, могут быть надежно закреплены боковыми нейлоновыми установочными винтами.
Дно может устанавливаться горизонтально или вертикально на другие регулировочные рамы, стержневые зажимы или платформы через два отверстия с потайной головкой Ø6,3 мм с зазором 50*50 мм.

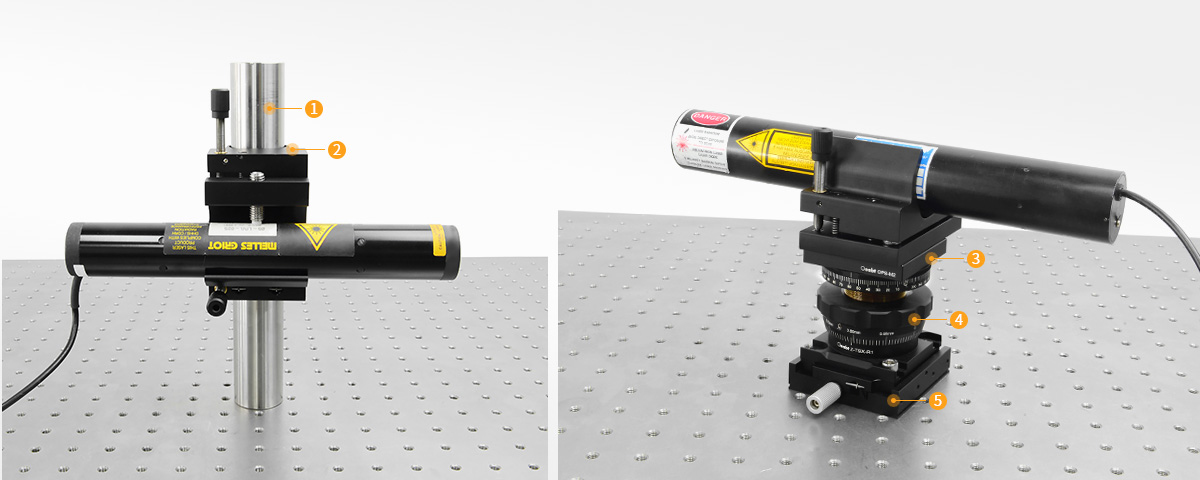

Сборка:

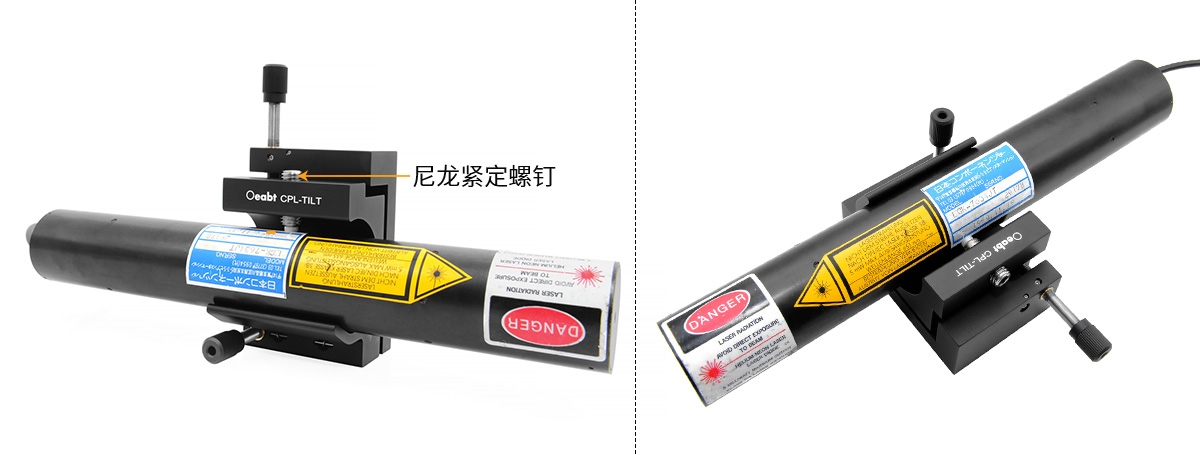

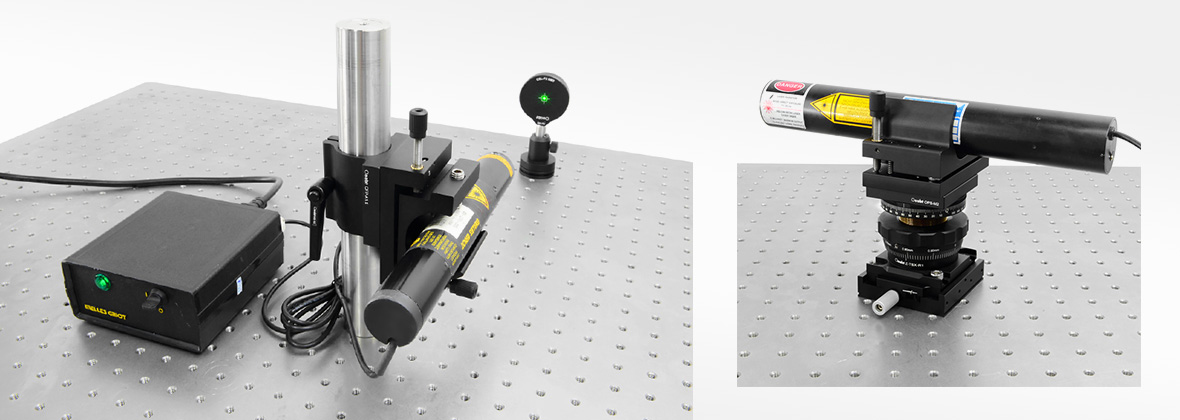

Пример применения:
Модель CPL-TILT
Стандарт: 96.5*63.4*63.1 мм (без регулятора)
Описание продукта: диапазон регулировки: шаг ±4,5°, отклонение ±4,5°;
точность регулировки: регулировочный винт M6 * 0,35, точность 10,7 мрад/оборот;
диаметр зажима: Ø25.4-44.5 мм;
