- Конструкция самоцентрирующегося пружинного зажима；
- Оптические компонентыдиаметром 3,8-ø45,0 мм можно зажимать и устанавливать；
- Совместимость с 60-мм клеточной системой；
- Обеспечивает большую световую апертуру；
- Отверстие для винта M4, совместимое с адаптерамисерии Oeabt；
Легко интегрируется в нашу 60-миллиметровую клеточную систему. Сбоку от сквозного отверстия стержня сепаратора имеются крепежные винты, которые используются для фиксации положения монтажного гнезда в системе сепаратора.
|
модель
|
CRD-XA
|
|
стандарт
|
76.2*76.2*12.1 мм (без зажимного рычага)
|
|
Диаметр зажима
|
Ø3.8-Ø45 Мм
|
|
Расстояние между сквозными отверстиями
|
Ø6.02 мм, расстояние 60*60 мм
|
|
Тип отверстия для винта
|
М4
|
|
вес
|
116.3г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

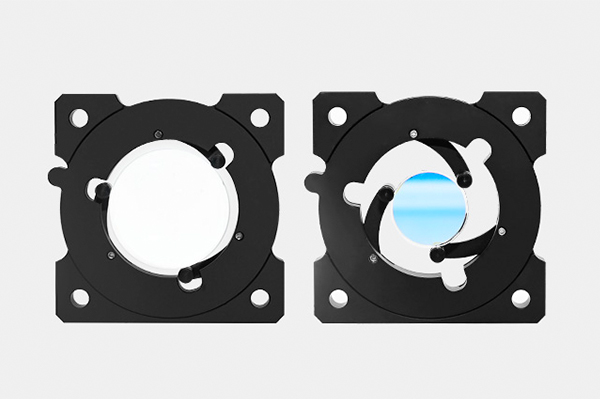

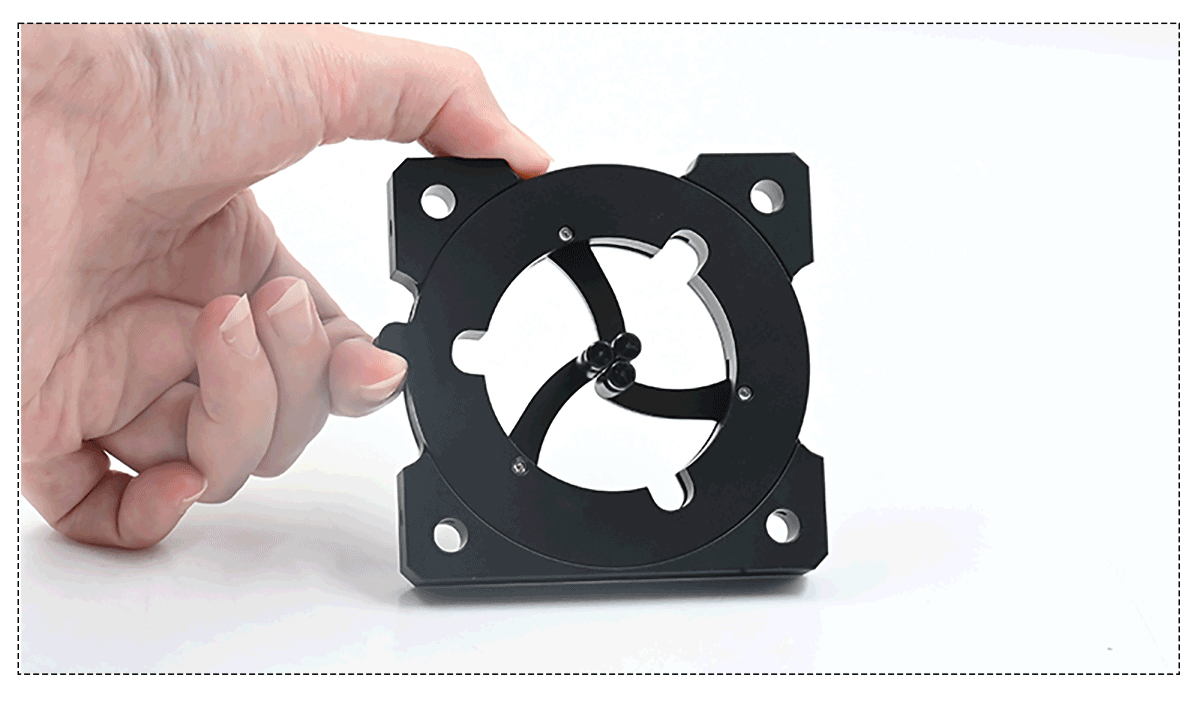

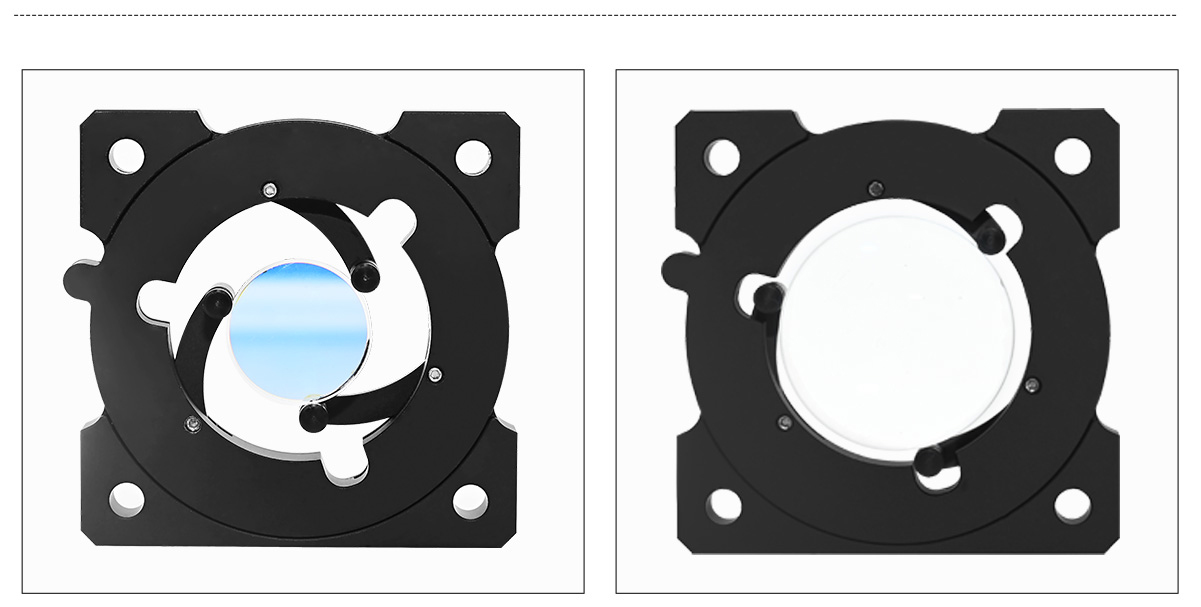

Три подпружиненных зажимных рычага CRD-XA могут удерживать оптические компоненты диаметром от 3,8 до 45 мм, что очень подходит для общей установки оптических компонентов нестандартных размеров. Используя указательный и большой пальцы для управления ручкой сбоку, можно легко открыть зажимной рычаг держателя объектива. Когда ручка управления отпущена, объектив зажимается фиксированным зажимным рычагом, а оптический элемент центрируется кулачком с кольцевой конструкцией.

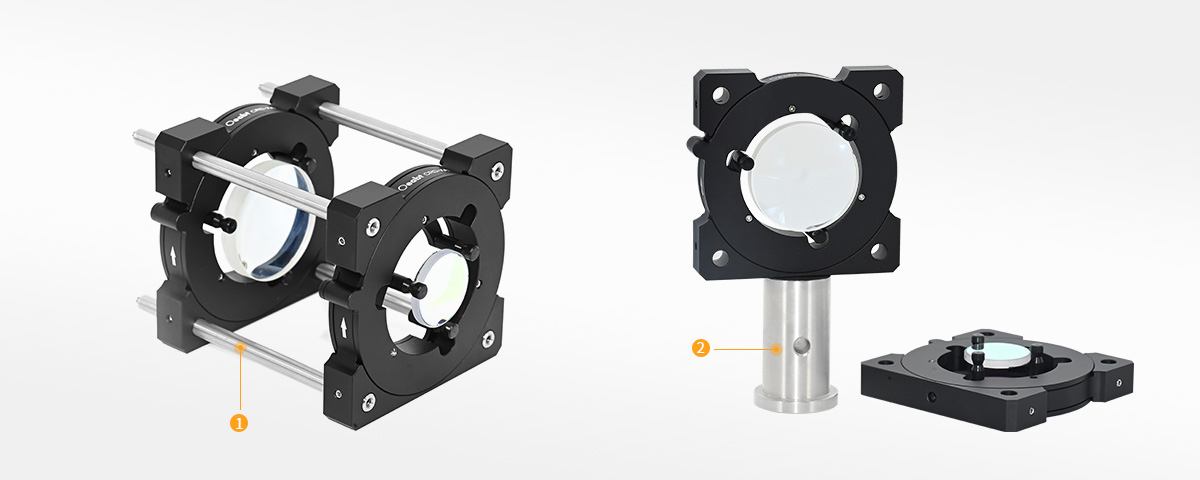

Монтажное гнездо имеет четыре сквозных отверстия и совместимо со стойками каркаса диаметром 6 мм для легкой интеграции в нашу систему каркасов диаметром 60 мм. Сбоку от сквозного отверстия стержня каркаса имеются крепежные винты, которые используются для фиксации положения монтажного гнезда в системе каркаса.

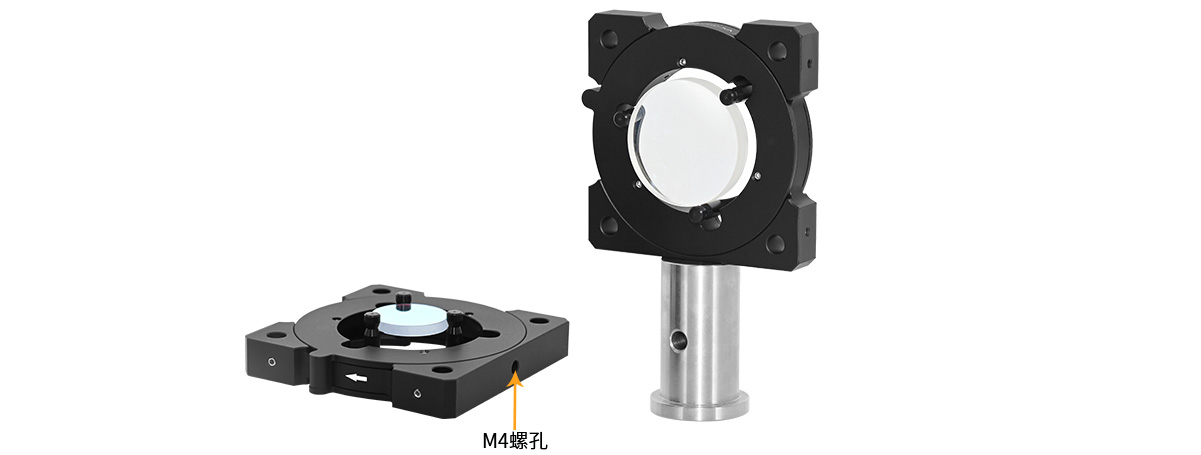

В нижней части имеется отверстие для винта M4, с помощью которого можно установить монтажное гнездо непосредственно на наш удлинительный стержень диаметром 12 мм.

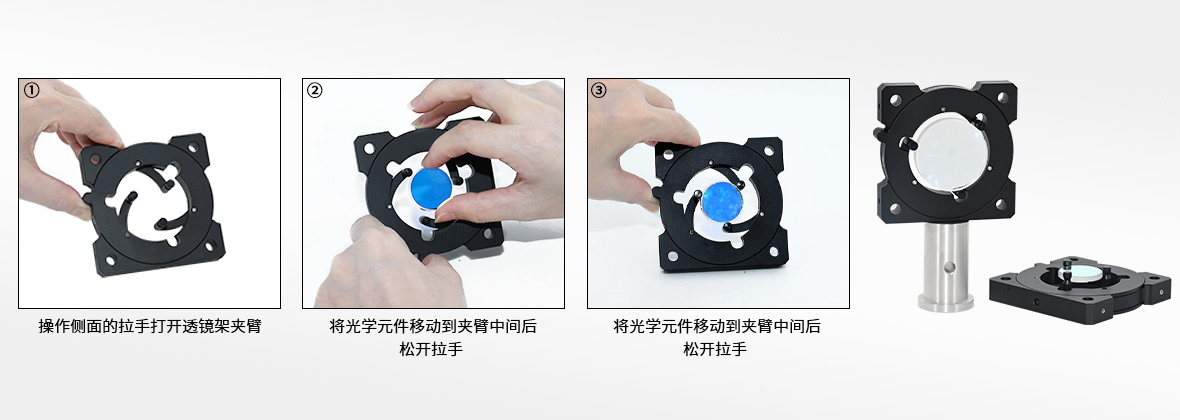

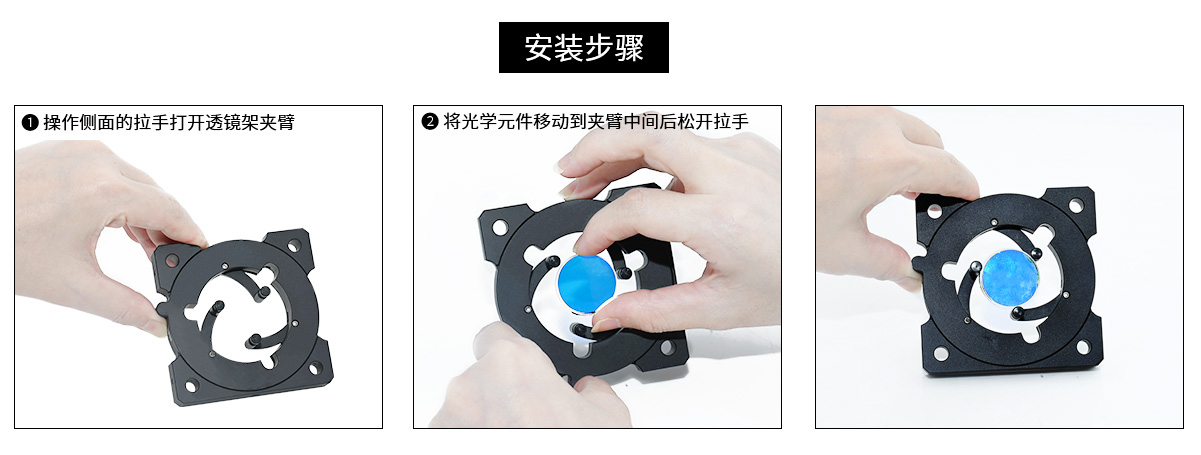

Сборка:

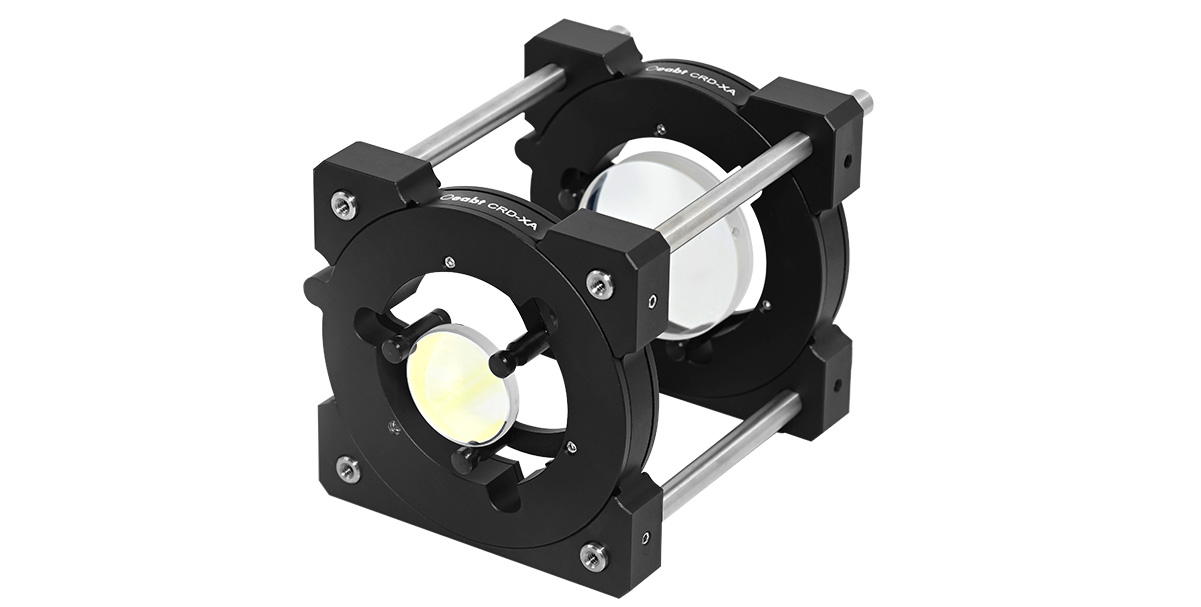

Пример применения:
Модель CRD-XA
Стандарт: 76.2*76.2*12.1 мм (без зажимного рычага)
Описание продукта: оптические компоненты диаметром 3,8-Ø45,0 мм могут быть закреплены и установлены
