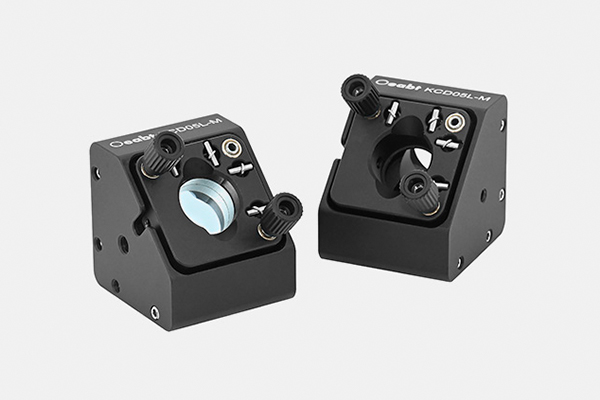

- Установите оптический элементпод углом 45° относительно оптической оси；
- Обеспечивает регулировку высоты и наклона на ±3°；
- Могут быть установлены оптические компоненты толщиной от 12,7 мм до ≥3 мм；
- Восемь гладких отверстий глубиной 5,1 мм, соответствующих клеточному стержню серии SPCM；
- Отверстие для винта SM05 (0,535 ”-40)；
- Совместим с системой 16-мм сепараторови втулкой объектива Ø1/2 дюйма；
Конический монтажный блок регулировочной рамки позволяет устанавливать оптические компоненты толщиной от 12,7 мм до ≥3 мм. Затяните резиновую головку сбоку шестигранным ключом диаметром 1,3 мм, чтобы зафиксировать оптический элемент. Конструкция заднего устройства гарантирует, что даже если регулировочная рамка оснащена стержнем-сепаратором или втулкой для объектива, установленными оптическими компонентами все равно можно управлять.
|
модель
|
KCD05L-M
|
|
стандарт
|
30.2*32.6*32.6 мм
|
|
Регулируемый ход
|
регулировка высоты и наклона ±3°, 2,30 мрад/оборот
|
|
Установочное отверстие
|
ø12,7 мм, оптические компоненты толщиной ≥3 мм
|
|
Тип отверстия для винта
|
Отверстие для винта SM05 (0,535 ” -40)
|
|
Расстояние между потайными отверстиями
|
Гладкое отверстие Ø4,04 мм, расстояние между отверстиями 16*16 мм
|
|
вес
|
57,3 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Прямоугольная регулировочная рамка может осуществлять регулировку шага или наклона оптических элементов диаметром 1/2 дюйма на ±3°, в то время как средний угол расположения оптических элементов относительно оптической оси составляет 45°.Регулировочная рама приводится в движение регулировочными винтами М3*0,25 с точностью 2,30мрад/об/мин. Два регулятора имеют ручное управление, в то время как третий необходимо регулировать с помощью шестигранного ключа диаметром 1,5 мм.

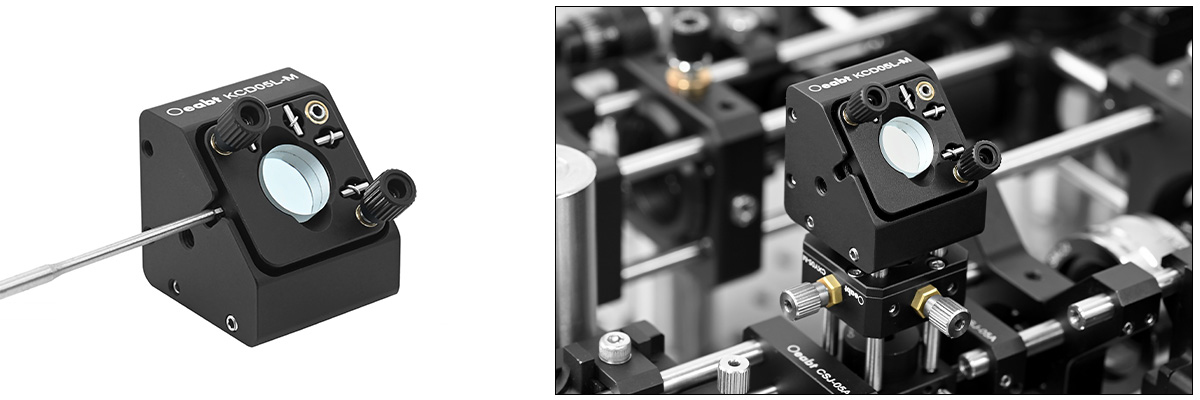

Конический монтажный блок регулировочной рамки позволяет устанавливать оптические компоненты толщиной Ø12,7 мм и толщиной ≥3 мм. Затяните резиновую головку сбоку шестигранным ключом диаметром 1,3 мм, чтобы плотно зафиксировать оптический элемент. Конструкция заднего устройства гарантирует, что даже если регулировочная рамка оснащена фиксирующим стержнем или втулкой объектива, установленными оптическими компонентами все равно можно управлять.

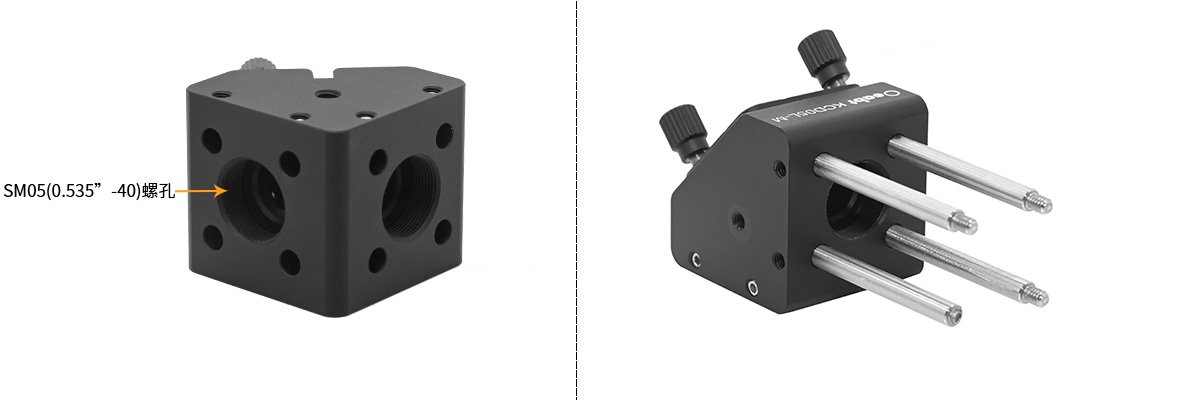

Как входное, так и выходное отверстия имеют резьбу SM05 (0,535"-40) для легкого соединения с другими оптическими компонентами. Восемь отверстий глубиной 5,0 мм в регулировочной раме делают ее совместимой с каркасными стержнями серии SPCM, используемыми в системе каркасов диаметром 16 мм, и могут быть затянуты и зафиксированы шестигранными крепежными винтами диаметром 1,3 мм.

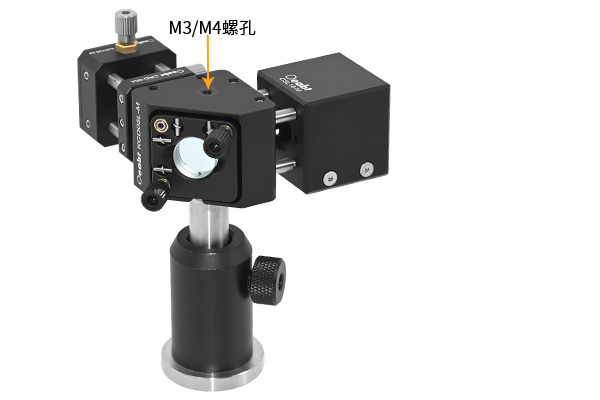

В нижней части обеих сторон имеются отверстия для винтов M3 / M4, и серия шатунов может использоваться для экспериментов со свободным пространством.
Сборка:

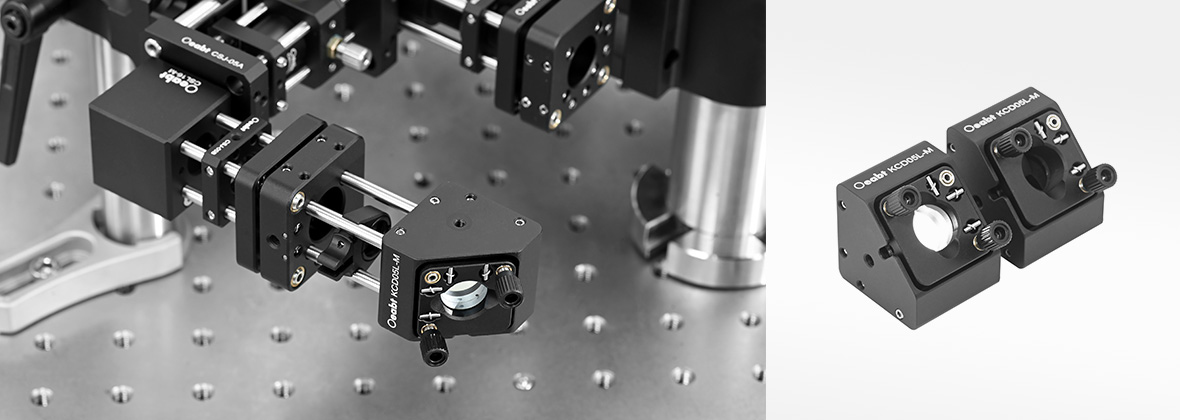

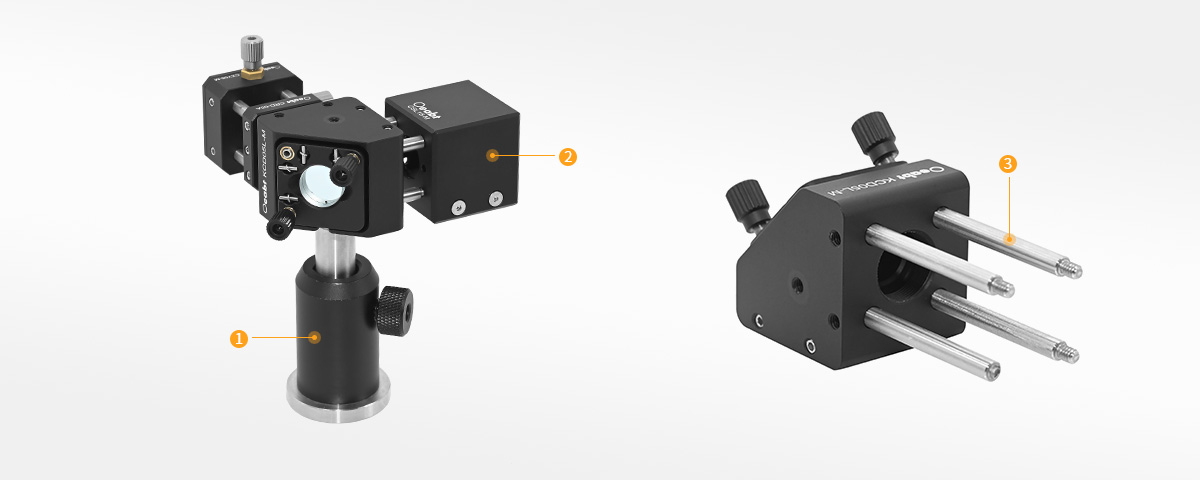

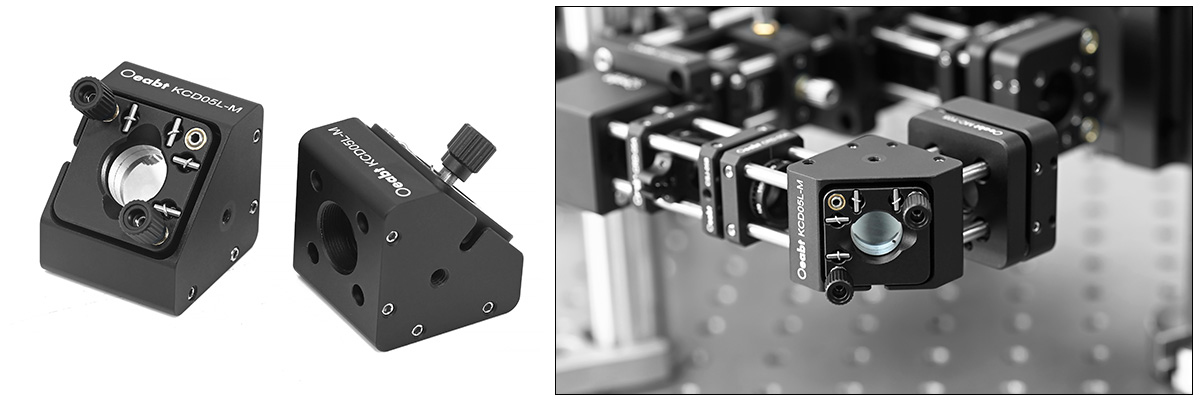

Пример применения:
Модель KCD05L-M
Стандарт: 30.2*32.6*32.6 мм
Описание продукта: регулируемый ход: высота ± 3 °, регулировка наклона, 2,30 мрад/оборот;
расстояние между потайными отверстиями: гладкое отверстие Ø4,04 мм, расстояние 16* 16 мм
