• Внутренняя резьба SM05 (0,535 ”-40)；
• Можно устанавливать оптические компонентыдиаметром 12,7 мм и толщиной 6 мм. ；
• Непрерывный поворот на 360 °, индексация циферблата на 2°；
• Совместим с системой 16-мм сепараторови объективной гильзой серии SM05；
• Поставляется с 1 стопорным кольцом CSK05；

Монтажное гнездо имеет внутреннее отверстие для винта SM05 (0,535 ”-40) и поставляется с защелкивающимся кольцом CSK05 для установки стационарных оптических компонентов. Он предназначен для установки оптических компонентов диаметром 1-2 дюйма толщиной до 6 мм в нашу 16-миллиметровую клеточную систему.

Техническое описание:

Вращающееся посадочное место обеспечивает функцию непрерывного поворота на 360°, циферблат проиндексирован на 2°, а выгравированная лазером линия выравнивания в центре посадочного места облегчает считывание показаний. Пользователи могут поворачивать, регулировать и устанавливать оптические компоненты в соответствии с фактическими потребностями, а также затягивать боковые крепежные винты шестигранным ключом диаметром 1,3 мм, чтобы зафиксировать вращающееся седло.

Монтажное гнездо имеет внутреннее отверстие для винта SM05 (0,535”-40) и поставляется с защелкивающимся кольцом CSK05 для установки неподвижных оптических компонентов. Он предназначен для установки оптических компонентов толщиной 6 мм и диаметром 1/2 дюйма в нашу 16-миллиметровую систему каркасов. Если необходимо установить оптические компоненты большей толщины, пользователь может использовать втулку объектива серии SM05 для установки на передний конец монтажного гнезда.

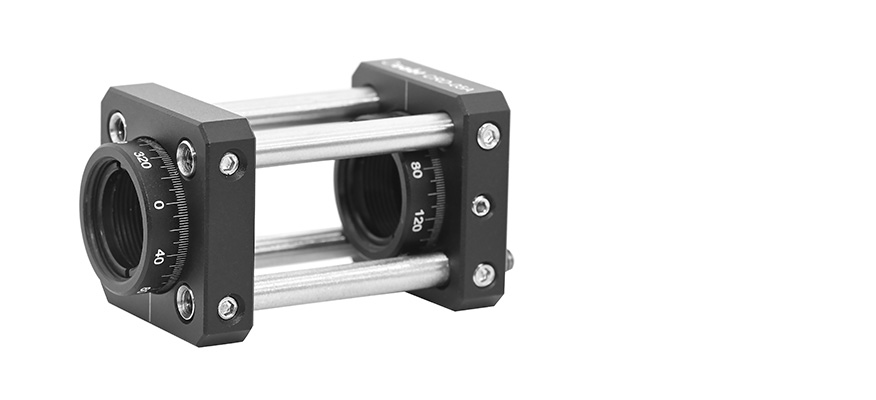

Сепараторный стержень серии SPCM Ø4 мм, встроенный в систему сепараторов диаметром 16 мм.С помощью гаечного ключа диаметром 1,5 мм затяните боковые стяжные винты, чтобы зафиксировать положение стержня сепаратора регулировочной рамы.

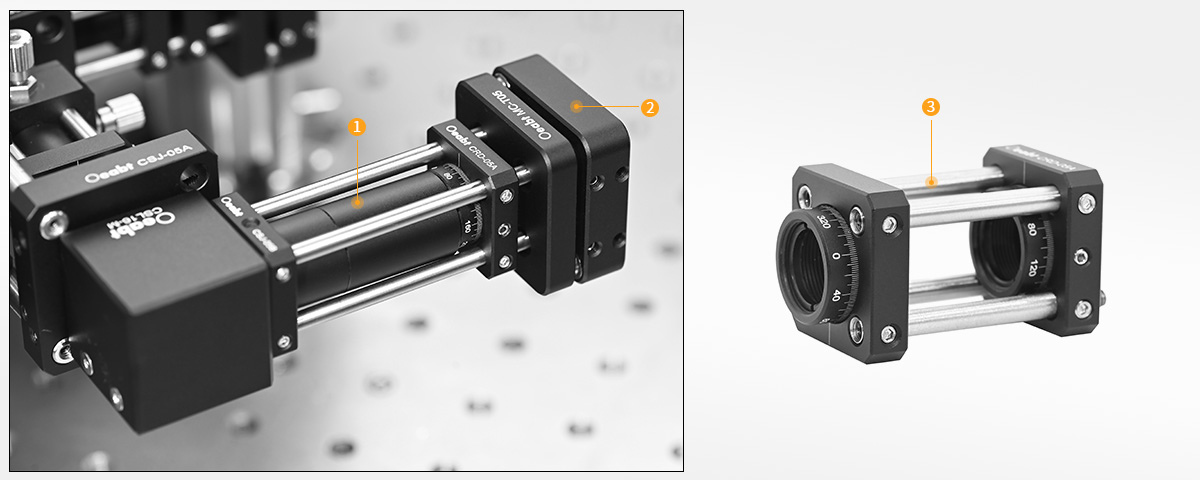

Сборка:

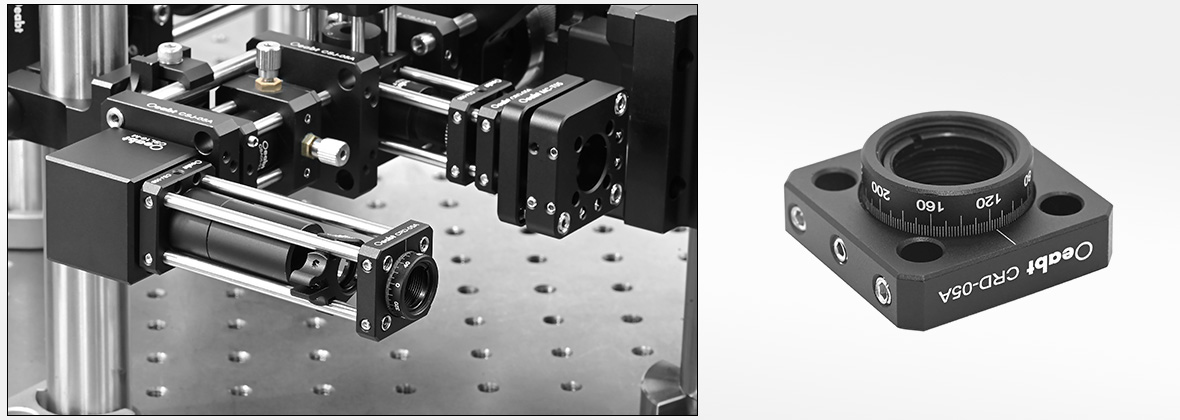

Пример применения:

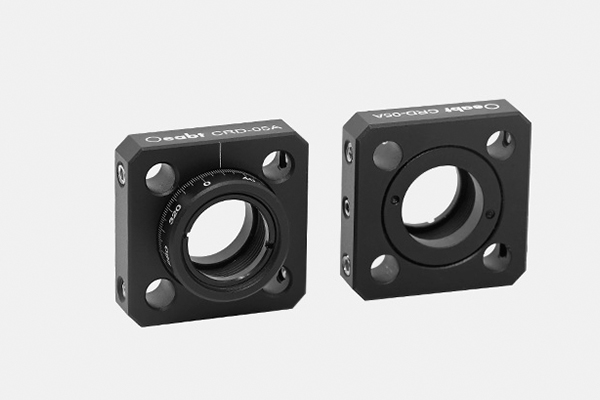

Модель CRD-05A

Стандарт: 25.0*25.0*6.3 мм

Описание продукта: расстояние между сквозными отверстиями: Ø4,03 мм, расстояние 16*16 мм；
