• Внутренняя резьба SM05 (0,535 ”-40)；
• Обеспечить ход перемещения ±1,0 мм；
• Могут быть установлены оптические компонентытолщиной от 12,7 мм до 5,8 мм；
• Совместим с установкой стоек серии SPCM Ø4 мм；
• Совместим с системой 16-мм сепараторови объективной гильзой серии SM05；

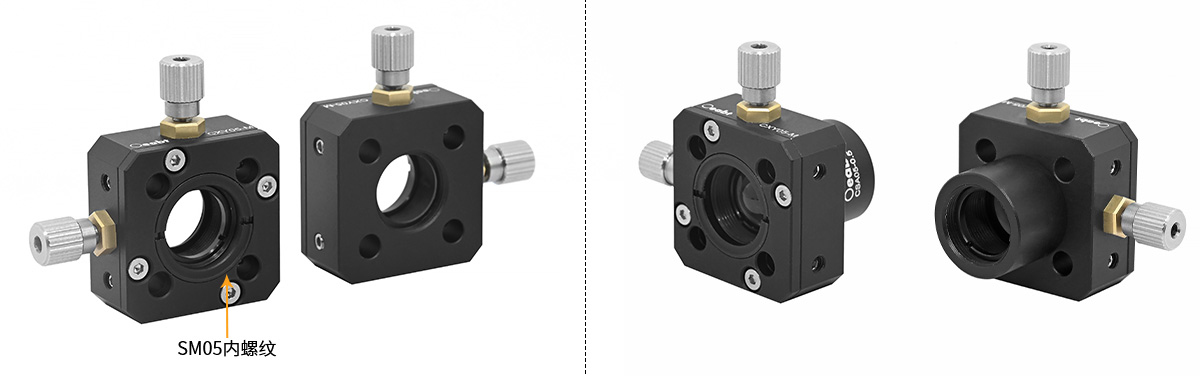

Монтажное гнездо имеет внутреннюю резьбу SM05 (отверстия для непроникающих винтов) на передней и задней поверхностях корпуса. Монтажное отверстие на передней панели можно использовать для установки оптических компонентов толщиной от 12,7 мм до 5,8 мм. Его можно зафиксировать с помощью входящего в комплект стопорного кольца SM05.Объединительная плата может быть подсоединена к втулке объектива диаметром 1-2 дюйма для достижения непрозрачного светопропускания.

Техническое описание:

Каркасные системы диаметром 16 мм обычно меньше и могут использовать преимущества ограниченного пространства. Рамка регулировки перемещения по оси XY используется в каркасной системе для установки объектива и достижения небольших регулировок в плоскости XY. Он обеспечивает ход ±1,0 мм с точностью 0,25 мм на оборот. Объектив может быть точно настроен по осям X и Y относительно направления оптической оси для достижения лучших результатов визуализации.

Монтажное гнездо имеет отверстия для винтов на передней и задней поверхностях корпуса Монтажное отверстие на передней панели можно использовать для установки. Оптический элемент закреплен. Объединительная панель может быть подсоединена к корпусу объектива диаметром 1/2 дюйма для достижения непрозрачного пропускания света.

Стержневой сепаратор серии SPCM Ø4 мм, совместимый с системой сепараторов диаметром 16 мм. С помощью гаечного ключа диаметром 1,5 мм затяните боковые стяжные винты, чтобы зафиксировать положение стержня сепаратора регулировочной рамы.

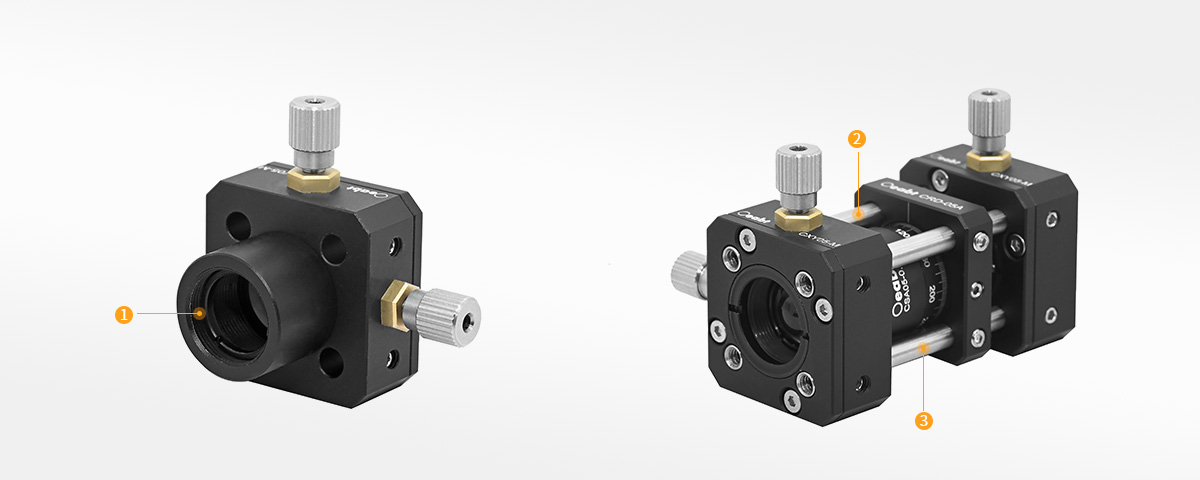

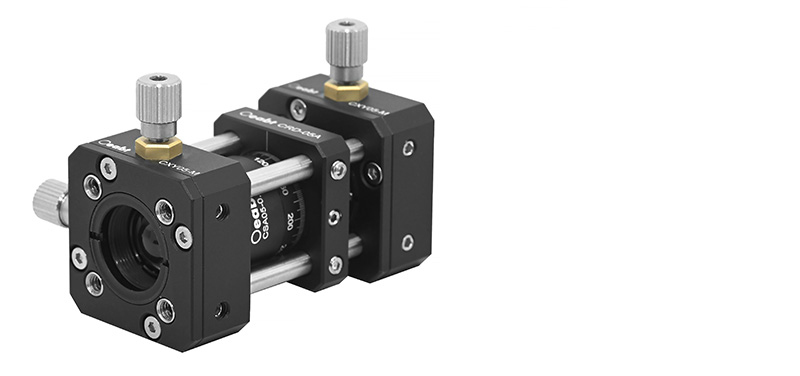

Сборка:

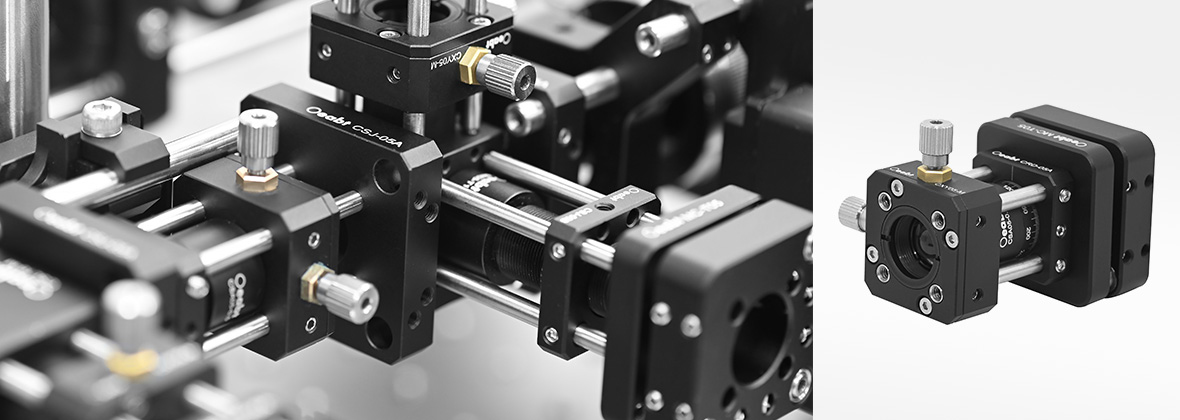

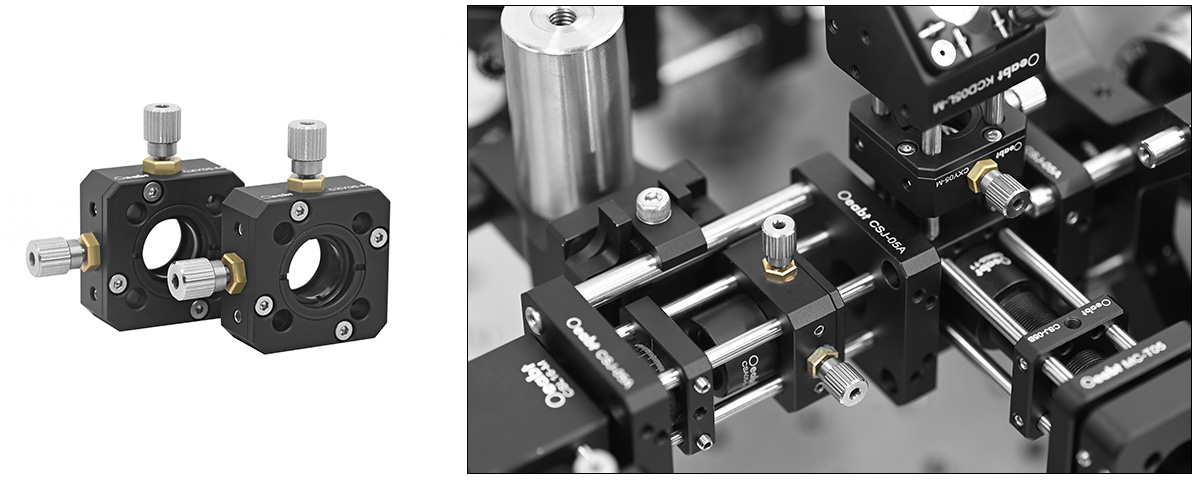

Пример применения:

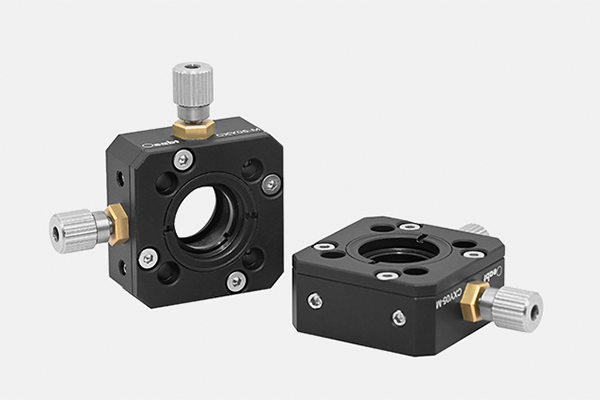

Модель CXY05-M

Стандарт: 27.9*27.9*12.7 мм

Описание продукта: регулируемый ход: ±1,0 мм, 0,25 мм/оборот;
расстояние между сквозными отверстиями: Ø4,03 мм, расстояние 16*16 мм；
