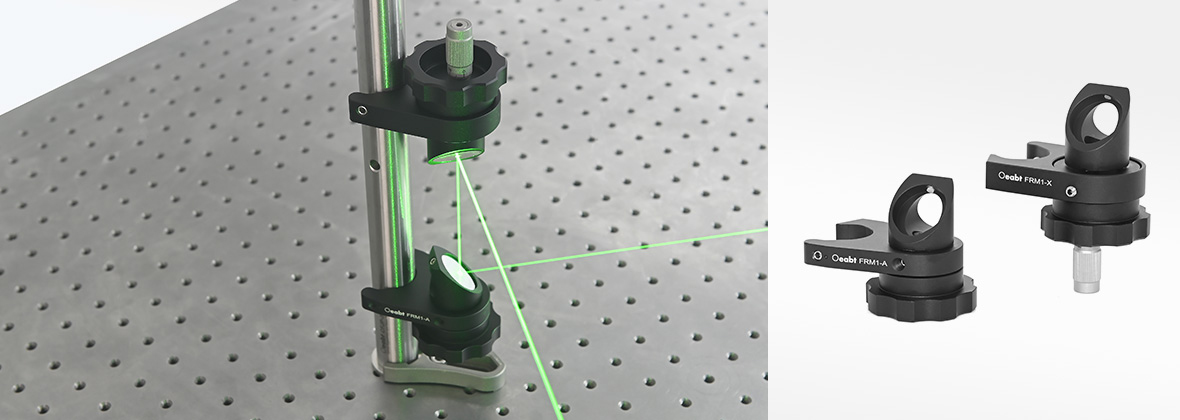

• Переориентируйте и измените высоту луча света в оптической системе；
• Предназначен для установки на оптические адаптерыØ25 ммили Ø1 дюйм,,,；
• Непрерывный поворот на 360 °, регулировка высоты ±10°；
• Минимальная высота балки: 46,2 мм; максимальная высота балки: высота выдвижения -50,3 мм；

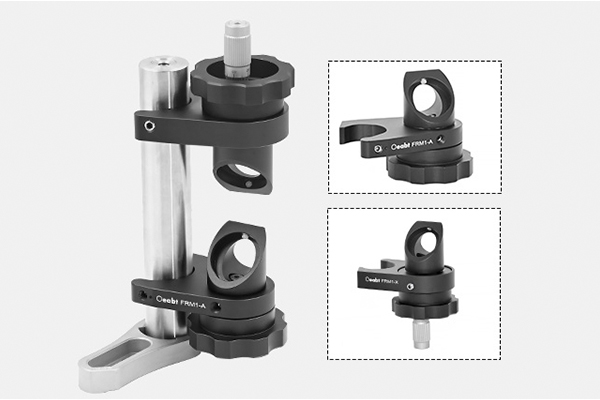

Нижнее монтажное гнездо FRM1-A и верхнее монтажное гнездо FRM1-X могут использоваться отдельно. Крепежный блок предназначен для крепления на адаптерах диаметром 25 мм и 1 дюйм любой длины, и пользователи могут настроить сборку и расположение.

Техническое описание:

Компоненты оптической подъемной платформы совместимы с установкой зеркальной пленки диаметром 1 дюйм, пленки с полуобращением полуобъективов или других оптических элементов. Вращение гнезда оптического элемента на 360 ° может быть достигнуто вращением скрученного вручную нижнего основания, и направление луча перенаправляется таким образом, что свет отражается или преломляется под нужным углом. Кроме того, регулируя положение гнезда оптического элемента на оптической подъемной платформе, установленный на нем объектив можно перемещать вверх и вниз, и высота луча может быть изменена соответствующим образом. Это делает настройку и оптимизацию оптической системы более гибкими в соответствии с конкретными оптическими потребностями.

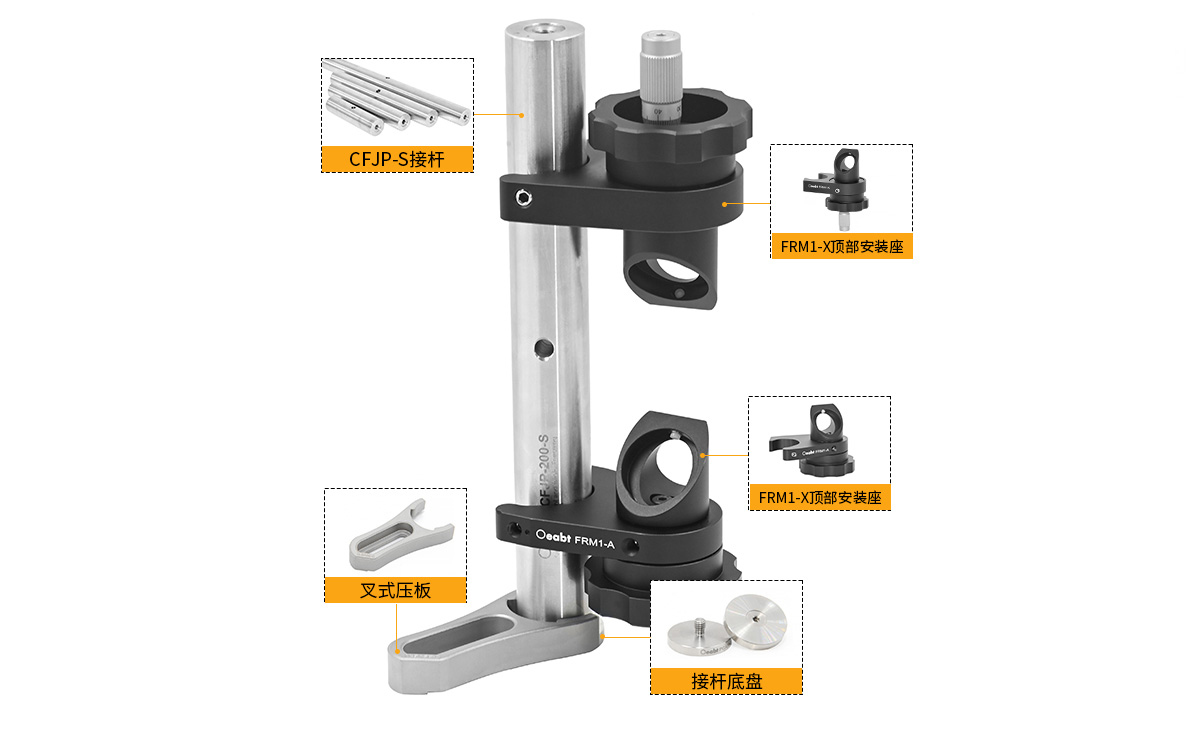

В комплект  компонентов входят:
нижнее монтажное сиденье FRM1-A, верхнее монтажное сиденье FRM1-X, удлинитель серии CFJP-S Ø25 мм, шасси удлинителя PCA31-S, прижимная пластина типа вилки M-BASE-C

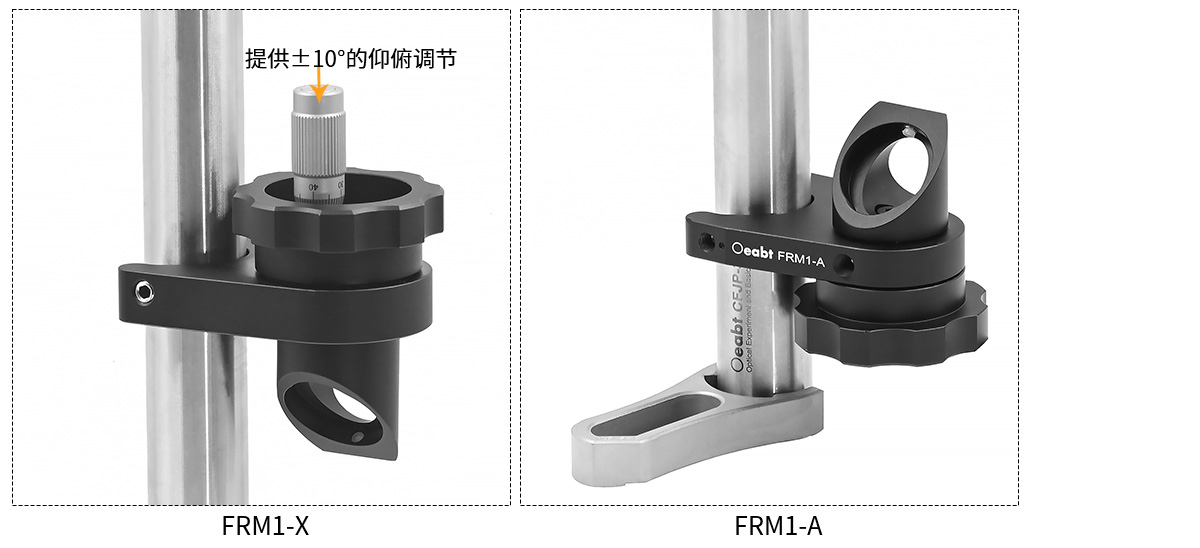

Нижнее монтажное гнездо FRM1-A и верхнее монтажное гнездо FRM1-X могут использоваться отдельно. Крепежный блок предназначен для крепления на адаптерах любой длины диаметром 25 мм и Ø1 дюйм, и пользователи могут настроить сборку и расположение. Монтажное гнездо совместимо с установкой оптических компонентов диаметром 1 дюйм толщиной ≥3,3 мм и обеспечивает непрерывный поворот на 360°. Боковая сторона затягивается гаечным ключом 2,5 мм, положение поворота можно зафиксировать. Кроме того, микрометр FRM1-X также может обеспечивать регулировку угла наклона ±10° с разрешением регулировки 9,43 мрад/об.

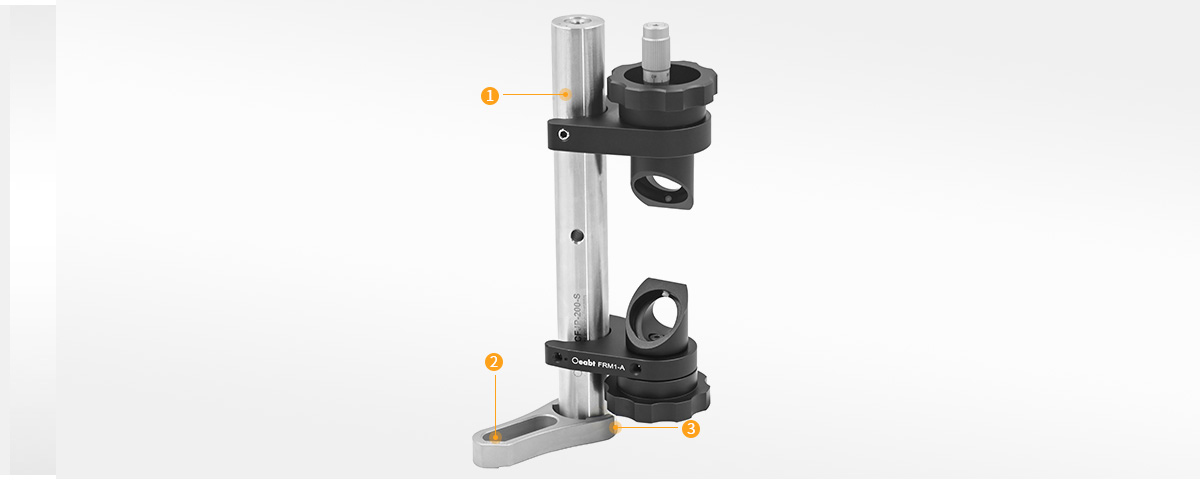

Сборка:

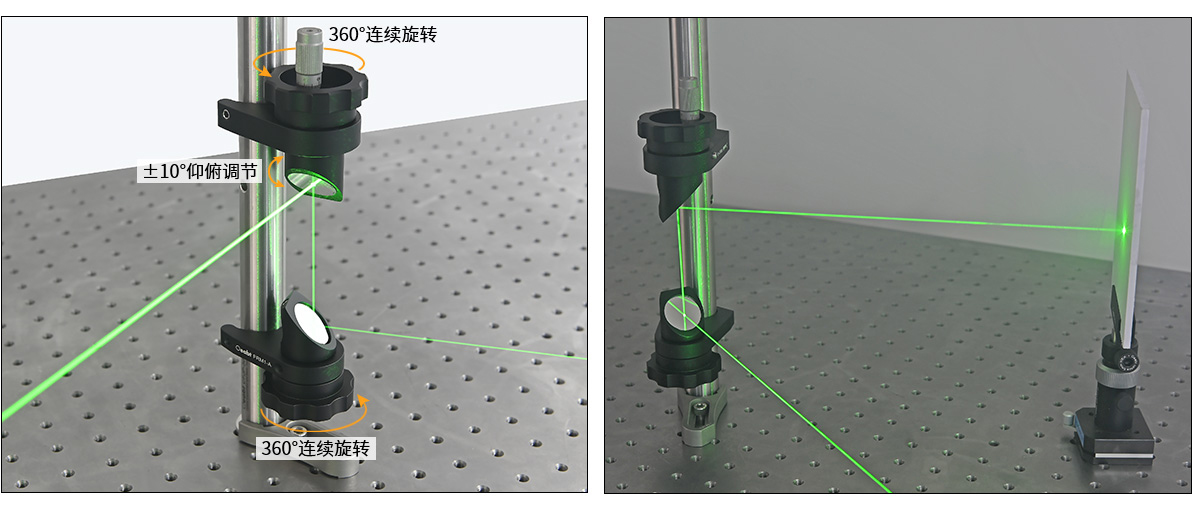

Пример применения:

Модель FRM1-CFJP150

Стандарт: высота удлинительного стержня: 150 мм

Описание продукта: в комплект поставки входят: нижнее монтажное сиденье FRM1-A, верхнее монтажное сиденье FRM1-X, удлинитель CFJP150-S Ø25 мм, шасси удлинителя PCA31-S, прижимная пластина вилки M-BASE-C.

Модель FRM1-CFJP200

Стандарт: высота удлинительного стержня: 200 мм

Описание продукта: в комплект поставки входят: нижнее монтажное сиденье FRM1-A, верхнее монтажное сиденье FRM1-X, удлинитель CFJP200-S Ø25 мм, шасси удлинителя PCA31-S, прижимная пластина вилки M-BASE-C.

Модель FRM1-CFJP250

Стандарт: высота удлинительного стержня: 250 мм

Описание продукта: в комплект поставки входят: нижнее монтажное сиденье FRM1-A, верхнее монтажное сиденье FRM1-X, удлинитель CFJP250-S Ø25 мм, шасси удлинителя PCA31-S, прижимная пластина вилки M-BASE-C.

Модель FRM1-CFJP300

Стандарт: высота удлинительного стержня: 300 мм

Описание продукта: в комплект поставки входят: нижнее монтажное сиденье FRM1-A, верхнее монтажное сиденье FRM1-X, удлинитель CFJP300-S Ø25 мм, шасси удлинителя PCA31-S, прижимная пластина вилки M-BASE-C.
