• Установите эллиптический оптический элемент диаметром 1 дюйм под углом 45 ° к оптической оси;

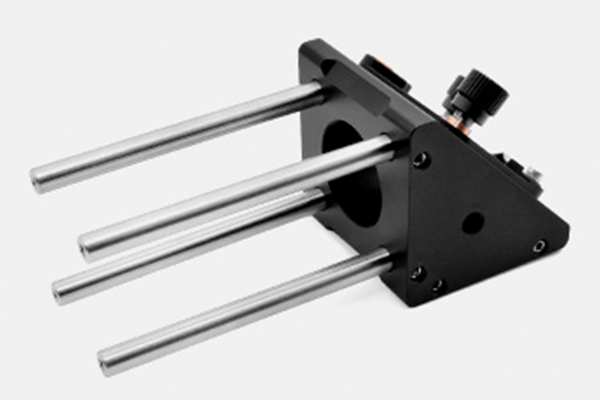

• 8 гладких отверстий Ø6 мм для установки каркасов серии PCM-S;
• Обеспечивают регулировку по углу наклона и рыскания ± 4 °;
• Используйте все три регулятора, чтобы добиться перемещения по оси Z: ± 3 мм;

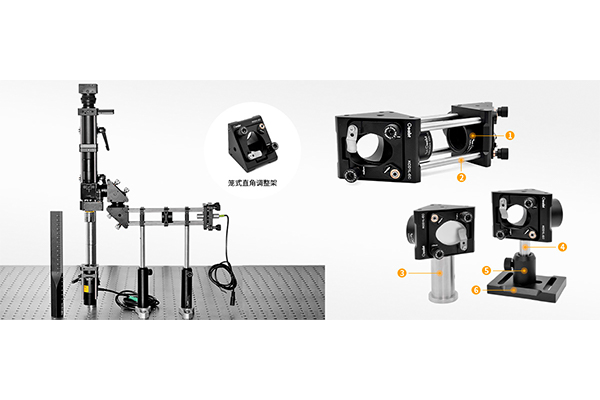

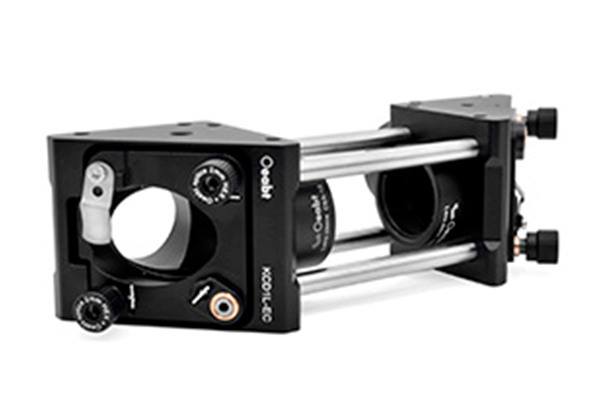

• Совместимость с системой клеток 30 мм и резьбой SM1 (1,035 "-40);
• Боковые резьбовые отверстия M4 / M6 могут быть установлены со стойками Ø12 мм или Ø1 ";
• По сравнению с прямоугольной монтажной рамкой для установки круглых линз она может обеспечить большую прозрачную апертуру для проходящего света;

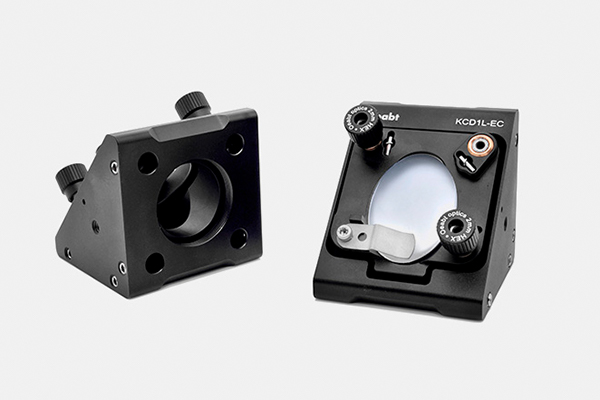

Регулировочная рамка под прямым углом обеспечивает регулировку угла наклона и рыскания для эллиптического оптического элемента Ø1 "(короткая ось 25,4 мм), закрепленного на монтажной пластине. Эллиптический оптический элемент установлен под углом 45 ° к оптической оси.
