Модель

Характеристики

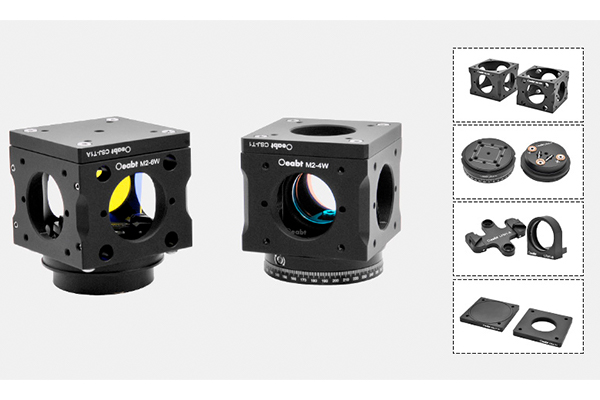

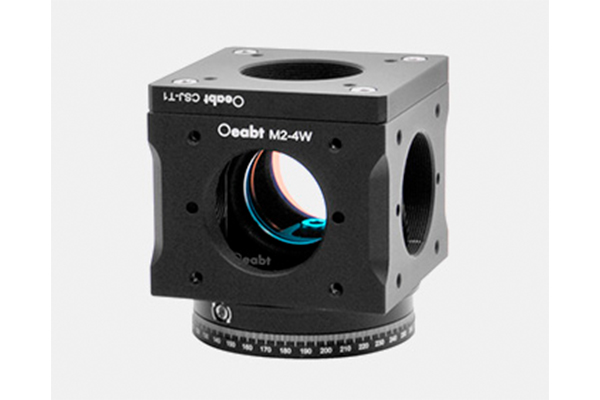

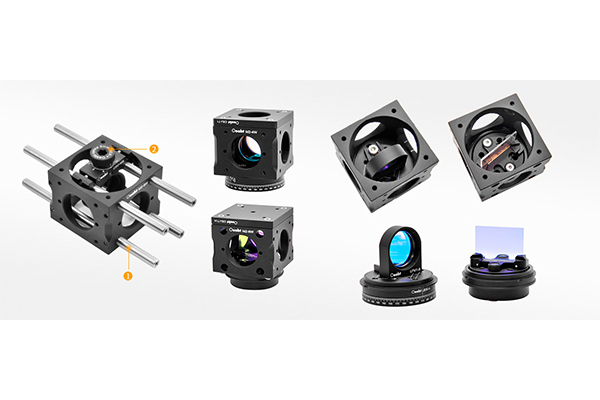

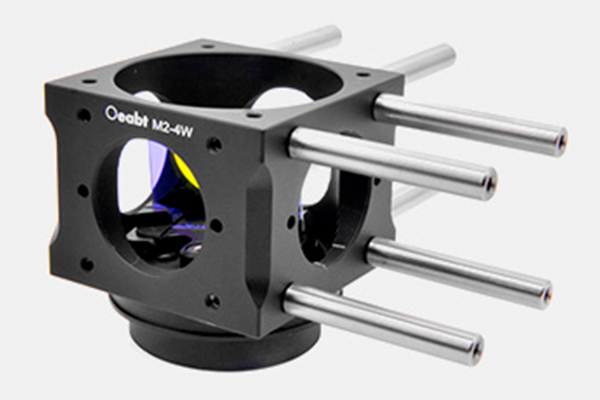

M2-4W. Оптический куб

Сквозные отверстия Ø44,5 мм на верхней и нижней поверхностях, отверстия с резьбой SM1 на 4 концах стороны, отверстия с резьбой 4-40, сбоку для монтажа стержней клетки

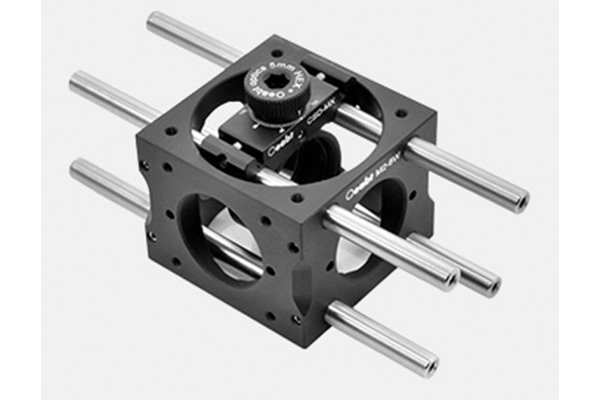

M2-6W. Оптический куб

На верхней и нижней поверхностях есть сквозные отверстия Ø44,5 мм; на 4 концах стороны есть резьбовые отверстия SM1; сбоку предусмотрены сквозные отверстия Ø6 мм, которые совместимы со стержнями клетки

LB30-A. Поворотная платформа

Совместимость с 30-миллиметровыми клеточными кубами; оптические компоненты могут быть установлены под любым углом в кубах M2-4W и M2-6W; поворотный стол LB30-A используется для непрерывной или точной регулировки вращения; 4 винта M3 входят в комплект для крепления

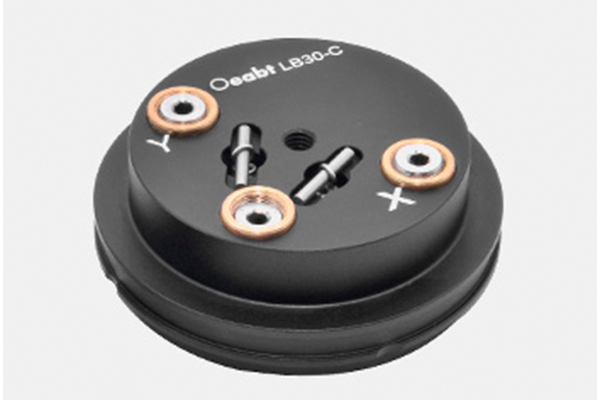

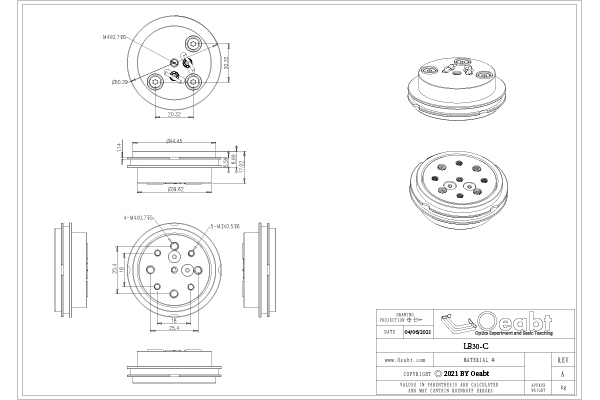

LB30-C. Наклонная  платформа

Кубическая наклонная платформа LB30-C имеет три регулятора, которые могут обеспечивать регулировку наклона, крена и перемещение в Z-направлении. Он может обеспечивать регулировку угла наклона / рыскания ± 4 ° и перемещение по оси Z ± 2 мм. Внизу платформы есть отверстие под винт M4, которое можно установить на стойку.

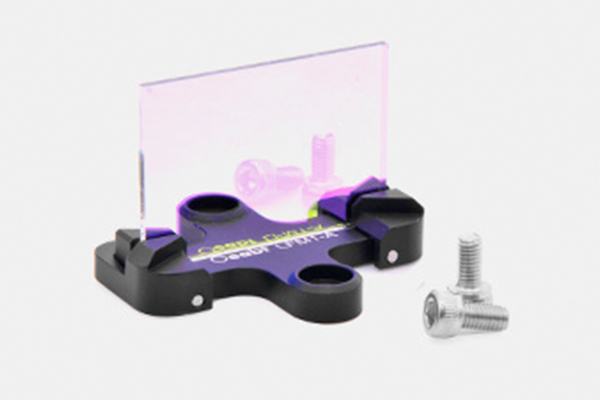

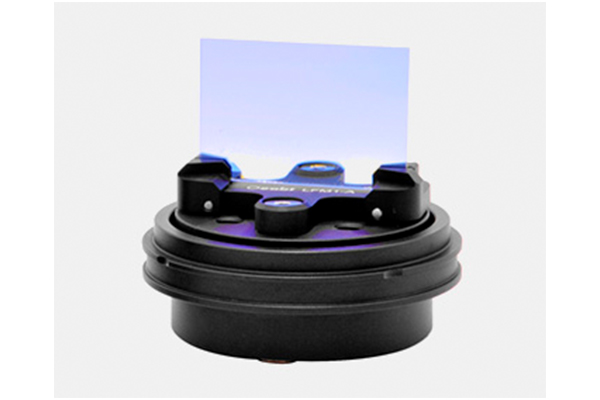

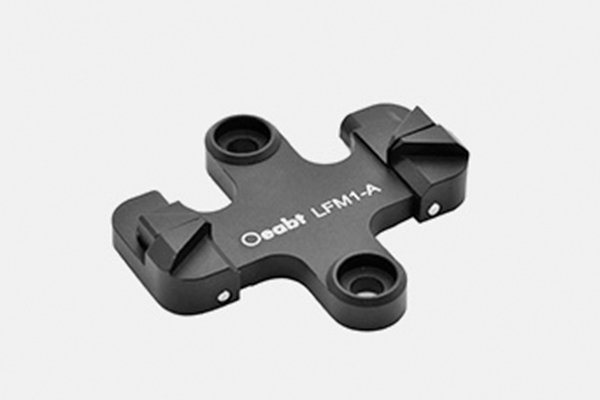

LFM1-A. Прямоугольный держатель фильтра

Прямоугольный держатель фильтра LFM1-A разработан специально для прямоугольных фильтров и позволяет устанавливать фильтры толщиной менее 3 мм и шириной 28-40 мм. Для использования в кубе клетки его необходимо установить на платформу LB30-A или LB30-C. Используйте прилагаемые винты, чтобы прикрепить монтажный кронштейн к платформе куба.

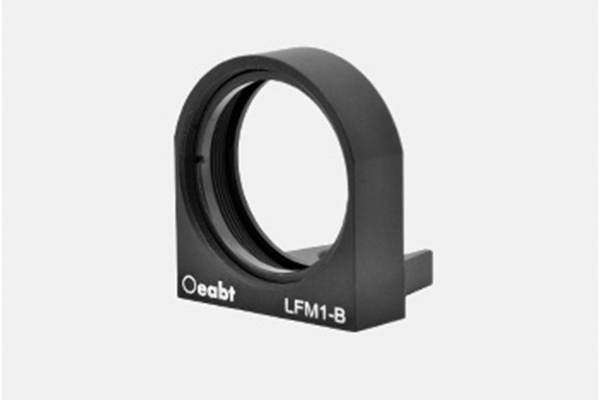

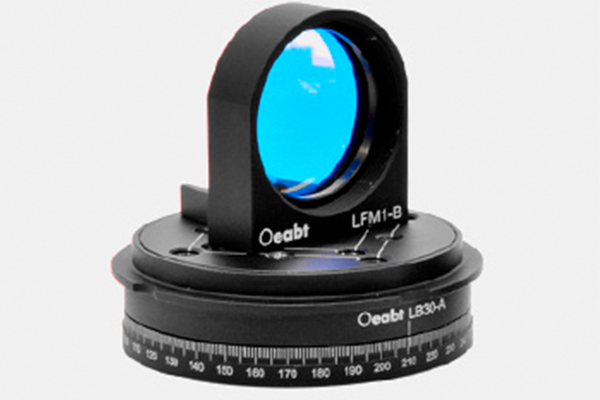

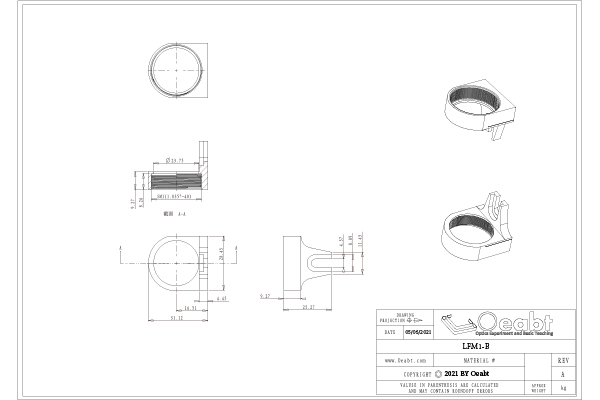

LFM1-B. Крепление круглого оптического элемента

LFM1-B предназначен для монтажа оптики Ø1 "толщиной до 6,2 мм. Для использования в кубе клетки его необходимо установить на платформу LB30-A или LB30-C. Используйте прилагаемые винты, чтобы прикрепить монтажный кронштейн к платформе куба.

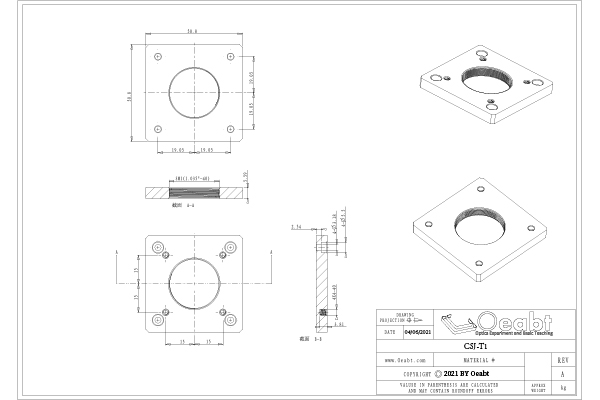

CSJ-T1. Крышка для куба, с резьбовым отверстием

Крышка с резьбой CSJ-T1 может иметь дополнительные отверстия с резьбой SM1 сверху или снизу кубов клетки M2-4W и M2-6W. На крышке есть 4 отверстия с потайной головкой для совмещения с кубом клетки; 4 винта с головкой M3 входят в комплект ., Используется для соединения с кубом.

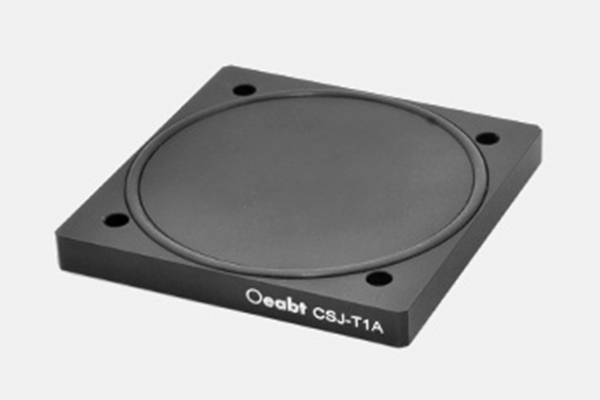

CSJ-T1A.  Крышка для куба с прокладкой

Верхняя часть крышки CSJ-T1A образует затеняющую среду внутри куба через резиновое уплотнительное кольцо, которое используется для кубиков клетки M2-4W и M2-6W. Крышка имеет 4 отверстия с потайной головкой для совмещения с кубом клетки; 4 винта M3 прикреплены для соединения с кубом.
