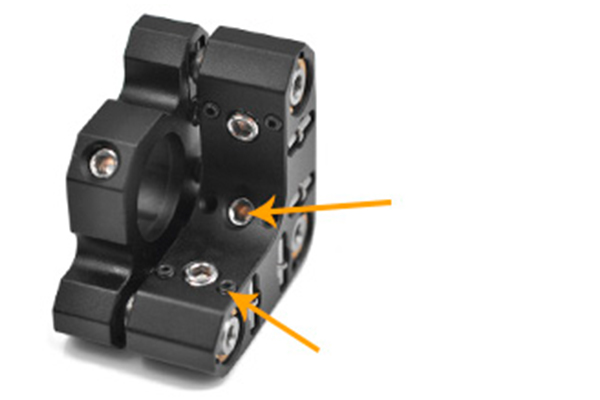

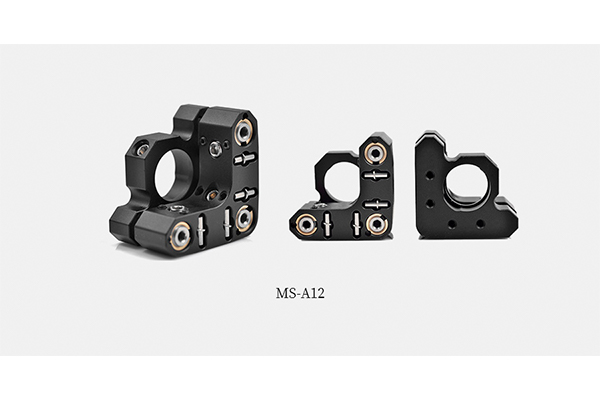

Стабильный и компактный оптический держатель MS-A12 очень подходит для OEM-приложений. Крепежные винты фиксируют зеркало по двум контактным линиям, образованным ограничивающими отверстиями. В двух регулирующих винтах 3/16 "-100 дюймов используются внутренние шестигранные выемки, чтобы свести к минимуму случайное перемещение общего устройства. Их также можно отрегулировать с помощью шестигранного ключа 5/64 дюйма (M4).

В посадочное отверстие для зеркала диаметром 13 мм можно установить самый тонкий оптический элемент толщиной не менее 0,07 дюйма (1,78 мм) и самый толстый оптический элемент 1/2 дюйма.

Описание держателя:

• Кинематический держатель с трехосевой регулировкой угла наклона XYZ, в который можно установить оптические элементы диаметром 1/2 дюйма или 12 мм;
• Максимальный регулируемый угол наклона: ± 4 °;
• Точная регулировка 13 мрад (0,75 °) на оборот достигается с помощью трех винтов 3/16 "-100;

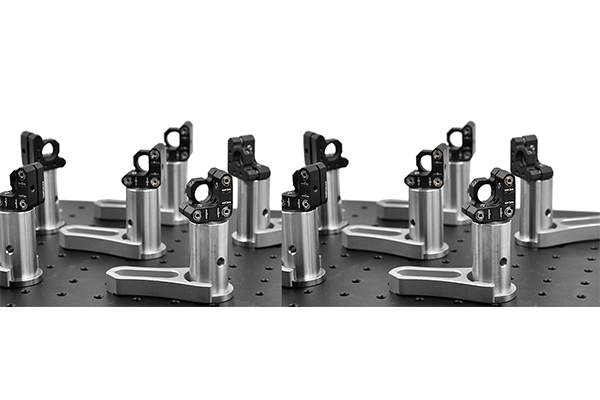

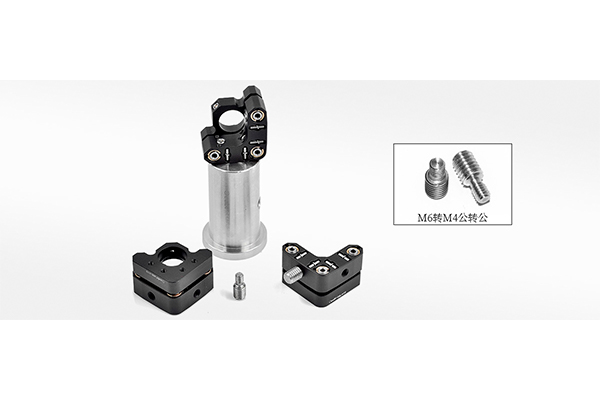

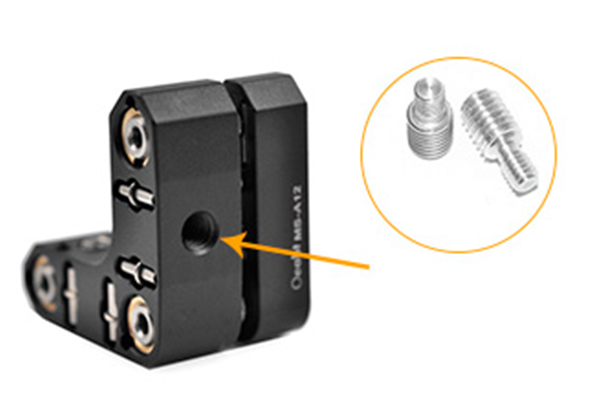

• Внизу имеются два монтажных отверстия с резьбой 8-32 (M4), которые можно жестко установить на опорный стержень стойки;
• Стабильная и компактная оптическая регулировочная рамка MS-A12 очень подходит для OEM-производителей и может использоваться как компонент, интегрированный в высокоточное лазерное оборудование;
• Применение силовой пружины для повышения устойчивости рамы, которую можно использовать для интеграции приложений прецизионных экспериментов;

Технические характеристики:
