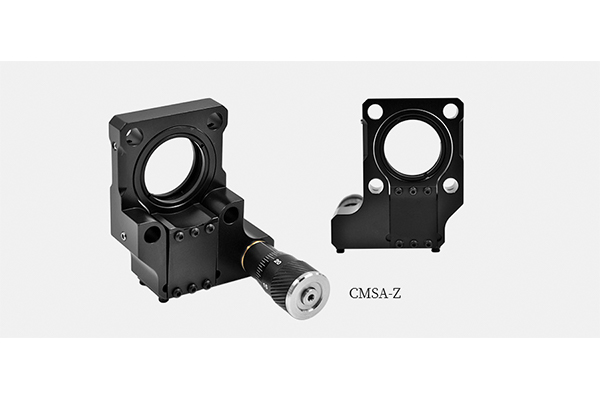

Крепление для перемещения по оси Z может точно позиционировать оптические компоненты вдоль оптической оси. Эти крепления позволяют напрямую устанавливать оптику Ø1 "(25,4 мм) или устанавливать оптику в тубус объектива с внешней резьбой SM1 (1,035" -40). В системе с клеткой 30 мм предусмотрена повторяемая ось Z. Ход может использоваться для компенсации ошибки фокусировки в таких приложениях, как выравнивание волокна или пространственная фильтрация, или в приложениях, требующих точной настройки вдоль оптической оси.

Описание держателя:

• В него можно устанавливать оптические компоненты с максимальной толщиной 0,28 дюйма (7,1 мм) Ø1 дюйма;
• Максимальный регулируемый ход составляет 1,2 мм (0,047 дюйма), прецизионный привод микрометра с линейкой делится на 1 мкм, 1 шкала точной настройки составляет 0,0012 мкм;
• Резьба монтажного отверстия SM1 (1.035 "-40) совместима с резьбовой трубкой объектива SM1, с двумя прикрепленными стопорными кольцами SM1;
• Используйте переходник стопорного кольца CSK2 для установки линзы объектива;

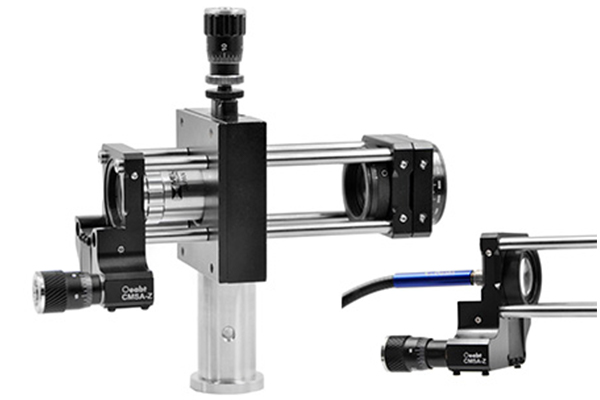

• Подвижное крепление обеспечивает повторяемый ход по оси Z в системе с клеткой 30 мм;

Технические характеристики:
