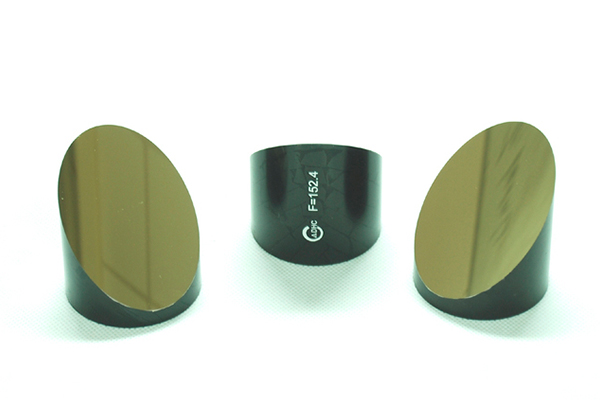

Внеосевые параболические зеркала ахроматически фокусируют коллимированный луч или коллимируют расходящийся источник, а их внеосевая конструкция отделяет фокальную точку от остальной траектории луча. Зеркала изготовлены с использованием алюминиевых подложек. Параболическая поверхность имеет защищенное золотое покрытие, которое обеспечивает среднюю отражательную способность > 95% от 650 нм до 20 мкм. В нижней части каждого зеркала имеются три монтажных отверстия M4 для легкой установки и крепления. Теперь у нас есть варианты параболического зеркала с защитой от золотого излучения, серебра защиты и алюминия с защитой от ультрафиолетового излучения.
Руководство по выбору
При использовании точечного источника света с коллимацией внеосевого параболического зеркала в соответствии с требуемым диаметром выходного луча выберите подходящее зеркало, используя угол расхождения падающего света и эффективное фокусное расстояние отражения параболическим зеркалом для расчета диаметра луча. Рассчитанный в приближении малого угла диаметр луча по формуле выглядит следующим образом:
Диаметр луча = sin (θ) x REFLL
Если выходной луч поступает из коллимационного оптического волокна, формула выглядит следующим образом:
Диаметр луча = 2 x NA (волокно) x REFLL
Спецификация：
|
Металлическое покрытие
|
Защищенное золото
|
Алюминий с УФ-усилением
|
Защищает серебро
|
|
Коэффициент отражения (средний)
|
> 96% при 650 нм-20 мкм
|
> 85% при 250 нм-700 мкм
|
> 95% при 450 нм-20 мкм
|
|
Угол наклона вне оси
|
90°
|
90°
|
90°
|
|
Четкая диафрагма
|
> 90% диаметраa
|
> 90% диаметраa
|
> 90% диаметраa
|
|
Шероховатость поверхности (RMS)
|
< 10 нм
|
< 10 нм
|
< 10 нм
|
|
Качество поверхности
|
40-20 царапин
|
40-20 царапин
|
40-20 царапин
|
|
Допуск на исходное фокусное расстояние
|
±1%
|
±1%
|
±1%
|
|
Допуск на отраженное фокусное расстояние
|
±1%
|
±1%
|
±1%
|
|
Подложка
|
Алюминий
|
Алюминий
|
Алюминий
|

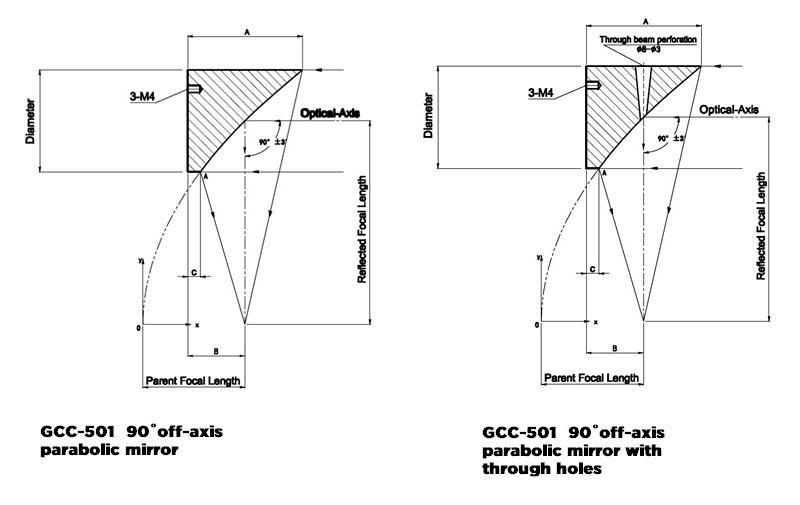

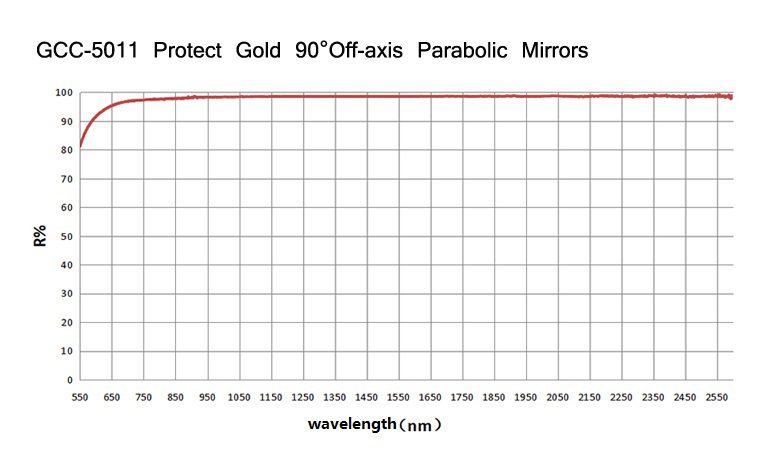

GCC-5011 Защищает золотые параболические зеркала под углом 90 ° Внеосевое
|
Номер детали.
|
Наименование детали
|
Основное фокусное расстояние
|
Отраженное фокусное расстояние
|
Смещение по центру
|
Диаметр
|
A
|
B
|
C
|
|
GCC-501101
|
90-осевое параболическое зеркало
|
25.4
|
50.8
|
50.8
|
50.8
|
57.2
|
25.4
|
6.4
|
|
GCC-501102
|
90-осевое параболическое зеркало
|
50.8
|
101.6
|
101.6
|
50.8
|
57.2
|
28.5
|
6.4
|
|
GCC-501103
|
90-осевое параболическое зеркало
|
76.2
|
152.4
|
152.4
|
50.8
|
57.2
|
29.7
|
6.4
|
|
GCC-501104
|
90-осевое параболическое зеркало
|
12.7
|
25.4
|
25.4
|
25.4
|
38.1
|
15.9
|
6.4
|
|
GCC-501105
|
90-осевое параболическое зеркало
|
25.4
|
50.8
|
50.8
|
25.4
|
38.1
|
17.45
|
6.4
|
|
GCC-501106
|
90-осевое параболическое зеркало
|
38.1
|
76.2
|
76.2
|
25.4
|
38.1
|
18.05
|
6.4
|
|
GCC-501107
|
90-осевое параболическое зеркало
|
50.8
|
101.6
|
101.6
|
25.4
|
38.1
|
18.3
|
6.4
|
|
GCC-501111
|
90-осевое параболическое зеркало со сквозными отверстиями
|
25.4
|
50.8
|
50.8
|
50.8
|
57.2
|
25.4
|
6.4
|
|
GCC-501112
|
90-осевое параболическое зеркало со сквозными отверстиями
|
50.8
|
101.6
|
101.6
|
50.8
|
57.2
|
28.5
|
6.4
|
|
GCC-501113
|
90-осевое параболическое зеркало со сквозными отверстиями
|
76.2
|
152.4
|
152.4
|
50.8
|
57.2
|
29.7
|
6.4
|

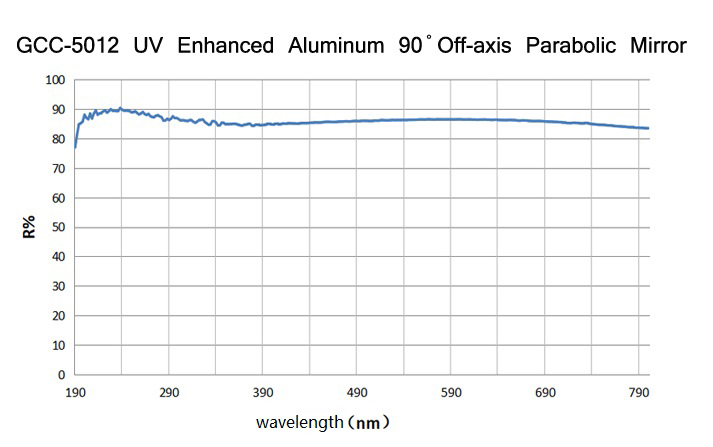

Параболическое зеркало из алюминия с 90-осевым усилением УФ-излучения GCC-5012 с 90-осевым усилением УФ-излучения
|
Номер детали.
|
Наименование детали
|
Основное фокусное расстояние
|
Отраженное фокусное расстояние
|
Установлено не по центру
|
Диаметр
|
A
|
B
|
C
|
|
GCC-501201
|
90-осевое параболическое зеркало
|
25.4
|
50.8
|
50.8
|
50.8
|
57.2
|
25.4
|
6.4
|
|
GCC-501202
|
90-осевое параболическое зеркало
|
50.8
|
101.6
|
101.6
|
50.8
|
57.2
|
28.5
|
6.4
|
|
GCC-501203
|
90-осевое параболическое зеркало
|
76.2
|
152.4
|
152.4
|
50.8
|
57.2
|
29.7
|
6.4
|
|
GCC-501204
|
90-осевое параболическое зеркало
|
12.7
|
25.4
|
25.4
|
25.4
|
38.1
|
15.9
|
6.4
|
|
GCC-501205
|
90-осевое параболическое зеркало
|
25.4
|
50.8
|
50.8
|
25.4
|
38.1
|
17.45
|
6.4
|
|
GCC-501206
|
90-осевое параболическое зеркало
|
38.1
|
76.2
|
76.2
|
25.4
|
38.1
|
18.05
|
6.4
|
|
GCC-501207
|
90-осевое параболическое зеркало
|
50.8
|
101.6
|
101.6
|
25.4
|
38.1
|
18.3
|
6.4
|

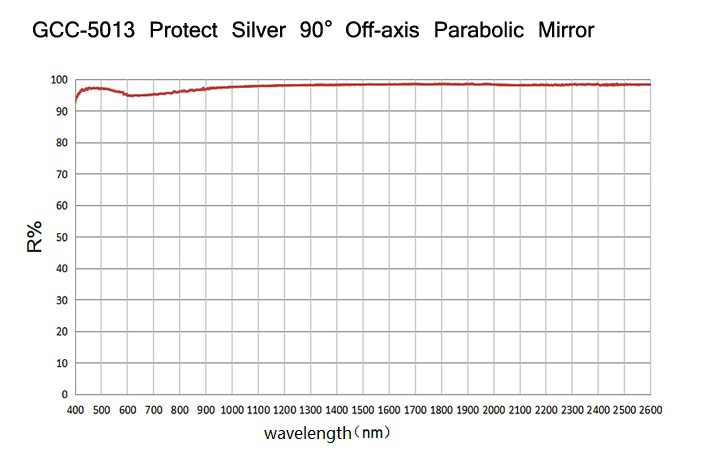

GCC-501307 Защитное серебряное 90-осевое параболическое зеркало с защитой от ультрафиолета
|
Номер детали.
|
Наименование детали
|
Основное фокусное расстояние
|
Отраженное фокусное расстояние
|
Установлено не по центру
|
Диаметр
|
A
|
B
|
C
|
|
GCC-501301
|
90-осевое параболическое зеркало
|
25.4
|
50.8
|
50.8
|
50.8
|
57.2
|
25.4
|
6.4
|
|
GCC-501302
|
90-осевое параболическое зеркало
|
50.8
|
101.6
|
101.6
|
50.8
|
57.2
|
28.5
|
6.4
|
|
GCC-501303
|
90-осевое параболическое зеркало
|
76.2
|
152.4
|
152.4
|
50.8
|
57.2
|
29.7
|
6.4
|
|
GCC-501304
|
90-осевое параболическое зеркало
|
12.7
|
25.4
|
25.4
|
25.4
|
38.1
|
15.9
|
6.4
|
|
GCC-501305
|
90-осевое параболическое зеркало
|
25.4
|
50.8
|
50.8
|
25.4
|
38.1
|
17.45
|
6.4
|
|
GCC-501306
|
90-осевое параболическое зеркало
|
38.1
|
76.2
|
76.2
|
25.4
|
38.1
|
18.05
|
6.4
|
|
GCC-501307
|
90-осевое параболическое зеркало
|
50.8
|
101.6
|
101.6
|
25.4
|
38.1
|
18.3
|
6.4
|
