Ахроматический дублет состоит из линзы с положительным низким индексом (crown glass), скрепленной с линзой с отрицательным высоким индексом (flint glass). Эти линзы оптимизированы компьютером для обеспечения бесконечного соотношения сопряжений. Они также демонстрируют отличные параксиальные характеристики с минимальной сферической аберрацией, комой и хроматической аберрацией. При использовании для получения изображения выпуклая линза должна быть обращена к объекту или изображению, которое находится дальше всего.
• Материал: Оптическое стекло (коронка и кремень)
• Фокусное расстояние (f'): ± 2% при 587,6 нм
• Допуск по диаметру (φ): + 0,0/ -0,20
• Толщина центра (Tc): ± 0,1
• Центрирование: 3 '
• Погрешность формы: 1-5 полос
• Неравномерность полос: 0,2 ~ 0,5 полосы
• Качество поверхности: 60-40 царапин
• Покрытие: покрытие MgF2 1/4 волны при 550 нм для угла падения 0 °
• Четкая диафрагма : диаметр 90%

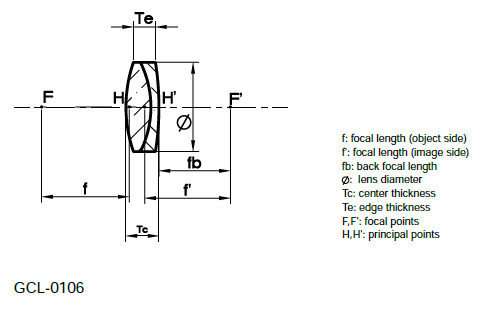

Положительные ахроматические дублеты GCL-0106
|
Номер детали
|
Ø
|
f'
|
fb
|
Tc
|
Te
|
Вес (г)
|
|
GCL-010661
|
6.0
|
10.0
|
7.8
|
4.2
|
3.0
|
1
|
|
GCL-010662
|
6.0
|
20.0
|
18.6
|
3.1
|
2.5
|
1
|
|
GCL-010601
|
6.0
|
30.0
|
28.8
|
2.8
|
2.4
|
1
|
|
GCL-010612
|
10.0
|
20.0
|
17.0
|
5.0
|
3.4
|
1
|
|
GCL-010613
|
10.0
|
30.0
|
28.2
|
3.7
|
2.7
|
1
|
|
GCL-010618
|
12.7
|
15.0
|
10.43
|
8.5
|
5.74
|
3.2
|
|
GCL-010619
|
12.7
|
25.0
|
21.83
|
5.8
|
4.4
|
2.6
|
|
GCL-010602
|
12.7
|
50.0
|
48.1
|
4.3
|
3.3
|
2
|
|
GCL-010603
|
12.7
|
75.0
|
73.3
|
3.8
|
3.1
|
2
|
|
GCL-010620
|
20.0
|
40.0
|
35.5
|
8.5
|
5.4
|
7
|
|
GCL-010621
|
20.0
|
50.0
|
46.4
|
7.4
|
4.9
|
6
|
|
GCL-010622
|
20.0
|
60.0
|
56.8
|
6.7
|
4.6
|
6
|
|
GCL-010650
|
25.4
|
30.0
|
21.94
|
14.8
|
9.88
|
25.1
|
|
GCL-010651
|
25.4
|
40.0
|
33.26
|
12.0
|
8.42
|
20.8
|
|
GCL-010652
|
25.4
|
50.0
|
43.57
|
11.5
|
8.7
|
20.3
|
|
GCL-010653
|
25.4
|
60.0
|
52.56
|
11.4
|
8.86
|
21.0
|
|
GCL-010654
|
25.4
|
75.0
|
70.41
|
9.5
|
6.89
|
11.1
|
|
GCL-010604
|
25.4
|
100.0
|
96.4
|
7.7
|
5.7
|
11
|
|
GCL-010655
|
25.4
|
125.0
|
120.96
|
8.4
|
6.85
|
10.3
|
|
GCL-010605
|
25.4
|
150.0
|
147.1
|
6.5
|
5.2
|
10
|
|
GCL-010656
|
25.4
|
175.0
|
170.81
|
9.0
|
7.89
|
11.4
|
|
GCL-010606
|
25.4
|
200.0
|
197.3
|
6.1
|
5.1
|
9
|
|
GCL-010630
|
30.0
|
50.0
|
42.3
|
13.5
|
7.7
|
24
|
|
GCL-010631
|
30.0
|
75.0
|
69.7
|
9.9
|
6.2
|
18
|
|
GCL-010632
|
30.0
|
90.0
|
85.7
|
8.8
|
5.8
|
17
|
|
GCL-010640
|
40.0
|
120.0
|
114.2
|
12.1
|
8.1
|
40
|
|
GCL-010641
|
40.0
|
250.0
|
246.1
|
8.6
|
6.7
|
32
|
|
GCL-010642
|
40.0
|
300.0
|
296.349
|
8.0
|
6.4
|
29.7
|
|
GCL-010614
|
50.8
|
75.0
|
61.29
|
24.5
|
16.89
|
167.3
|
|
GCL-010615
|
50.8
|
100.0
|
90.15
|
18.0
|
12.44
|
124.3
|
|
GCL-010616
|
50.8
|
150.0
|
143.44
|
13.5
|
8.94
|
80.5
|
|
GCL-010617
|
50.8
|
200.0
|
193.8
|
12.5
|
8.99
|
77.5
|
|
GCL-010610
|
50.8
|
400.0
|
395.5
|
9.7
|
7.8
|
58
|
|
GCL-010611
|
50.8
|
500.0
|
495.9
|
9.0
|
7.5
|
48
|
|
GCL-010608
|
25.4
|
250
|
246.867
|
6.5
|
5.73
|
8.3
|
|
GCL-010609
|
25.4
|
300
|
296.771
|
6.5
|
5.86
|
8.4
|
|
GCL-010623
|
25.4
|
400
|
396.6
|
6.5
|
6.02
|
8.5
|
|
GCL-010624
|
25.4
|
500
|
497.472
|
6.5
|
6.11
|
8.6
|
|
GCL-010625
|
50.8
|
750
|
745.359
|
9
|
7.97
|
46.3
|
|
GCL-010626
|
50.8
|
1000
|
995.209
|
9
|
8.21
|
46.9
|
