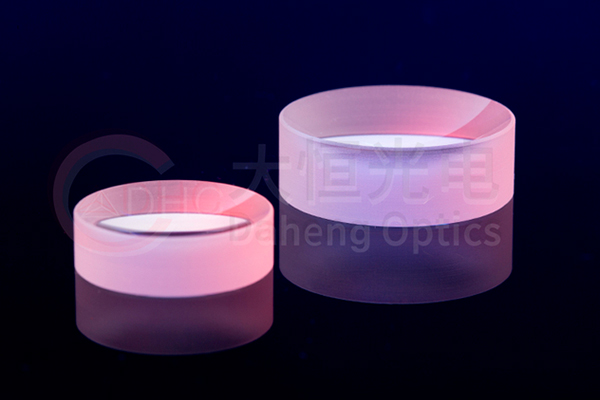

Плосковогнутые линзы лазерного класса серии GCL-L03 предназначены для применения в лазерах высокой энергии. Линзы изготовлены из высококачественного материала из плавленого кремнезема, соответственно покрытого многослойным антибликовым покрытием для видимого света (450-800 нм) и многослойным антибликовым покрытием для ближнего инфракрасного диапазона (800-1100 нм). Изделие имеет высокий порог повреждения (7,5 Дж/см2). Плавленое кварцевое стекло обладает лучшей однородностью и меньшим коэффициентом теплового расширения, чем стекло BK7, а также превосходными свойствами визуализации и стойкости к повреждениям в ультрафиолетовой и ближней инфракрасной областях.
Материал: плавленый диоксид кремния
• Фокусное расстояние (f'): ±1%@587.6nm
• Допуск по диаметру (φ): -0,05 /-0,20
• Толщина центра (Tc): ± 0,1
• Центрирование: 3 дуги в минуту
• Погрешность формы: 1 ~ 2 полосы
• Неравномерность полос: 0,2 ~ 0,5 полосы
• Качество поверхности: 60-40 царапин
• Покрытие: GCL-03xxxA: по сравнению с многослойным AR-покрытием, Rave≤0.5%@450-800nm<br< a=""> />GCL-03xxxB: NIR с многослойным AR-покрытием, Rave≤</br<>0.5%@800-1100nm>
Порог повреждения лазера: 7,5 Дж/см2
• Прозрачная диафрагма: диаметр 90%
Плосковогнутые линзы лазерного класса GCL-L03A (Rave≤0.5%@450-800nm)
|

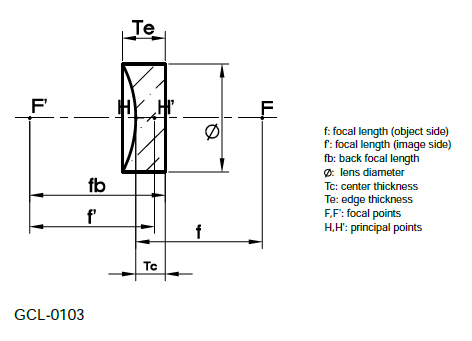

Номер детали.
|
Φ (мм)
|
Диаметр (мм)
|
f'(мм)
|
ширина захвата (мм)
|
Tc (мм)
|
Диаметр (мм)
|
Вес (г)
|
|
GCL-L03001A
|
12.7
|
6.9
|
-15.0
|
-16.76
|
2.5
|
5.23
|
1.15
|
|
GCL-L03002A
|
12.7
|
11.5
|
-25.0
|
-26.71
|
2.5
|
4.41
|
0.95
|
|
GCL-L03003A
|
12.7
|
23.0
|
-50.0
|
-51.7
|
2.5
|
3.39
|
0.82
|
|
GCL-L030044A
|
12.7
|
34.5
|
-75.0
|
-76.69
|
2.5
|
3.09
|
0.78
|
|
GCL-L03005A
|
12.7
|
46.0
|
-100.0
|
-101.69
|
2.5
|
2.94
|
0.76
|
|
GCL-L03006A
|
912.7
|
138.0
|
-300.0
|
-300.99
|
2.5
|
2.65
|
0.72
|
|
GCL-L03007A
|
12.7
|
184.0
|
-400.0
|
-401.29
|
2.5
|
2.61
|
0.71
|
|
GCL-L03008A
|
12.7
|
230.0
|
-500.0
|
-501.61
|
2.5
|
2.59
|
0.71
|
Плосковогнутые линзы лазерного класса GCL-L03B (Rave≤0.5%@800-1100nm)
|
Номер детали.
|
Φ (мм)
|
Диа метр (мм)
|
f'(мм)
|
ширина захвата (мм)
|
Tc (мм)
|
Диаметр (мм)
|
Вес (г)
|
|
GCL-L03001B
|
12.7
|
6.9
|
-15.0
|
-16.76
|
2.5
|
5.23
|
1.15
|
|
GCL-L03002B
|
12.7
|
11.5
|
-25.0
|
-26.71
|
2.5
|
4.41
|
0.95
|
|
GCL-L03003B
|
12.7
|
23.0
|
-50.0
|
-51.7
|
2.5
|
3.39
|
0.82
|
|
GCL-L030044B
|
12.7
|
34.5
|
-75.0
|
-76.69
|
2.5
|
3.09
|
0.78
|
|
GCL-L03005B
|
12.7
|
46.0
|
-100.0
|
-101.69
|
2.5
|
2.94
|
0.76
|
|
GCL-L03006B
|
12.7
|
138.0
|
-300.0
|
-300.99
|
2.5
|
2.65
|
0.72
|
|
GCL-L03007B
|
12.7
|
184.0
|
-400.0
|
-401.29
|
2.5
|
2.61
|
0.71
|
|
GCL-L03008B
|
12.7
|
230.0
|
-500.0
|
-501.61
|
2.5
|
2.59
|
0.71
|
