- Фотоэлектрический затвор с лопастями, который может обеспечивать работу затвора в миллисекунды；
- Время срабатывания при закрытии: при использовании контроллера OBS-C1 составляет 10 мс (типичное значение) при 20%-80% экспозиции；
- Контроллер затвора реализует три режима управления: ручной, автоматический и внешний запуск.；

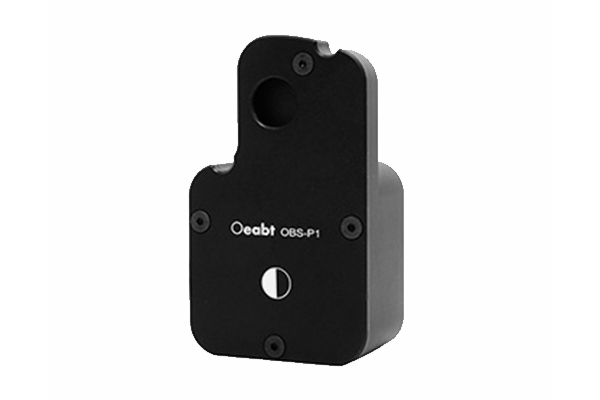

OBS-P1 имеет резьбовое отверстие SM05 с вращающимся в сквозном отверстии лезвием, которое может обеспечить работу затвора в миллисекунды. При нормальных обстоятельствах затвор остается закрытым и откроется только при поступлении импульсного управляющего сигнала. Скорость и частоту срабатывания затвора можно регулировать с помощью контроллера OBS-C1 (приобретается отдельно).
|
модель
|
OBS-P1
|
|
стандарт
|
84.8*57.1*31.1 мм
|
|
Диафрагма затвора
|
Внутренняя резьба SM05 (0,535”-40)
|
|
Интерфейс соединителя
|
6-контактный разъем XS2 (M8)
|
|
Тип резьбы
|
Отверстие для винта M4
|
|
вес
|
218,4 г
|
|
Временные характеристики
|
Типичные затраты времени (мс)
|
|
ТИ
|
8.0
|
|
Для
|
3.0
|
|
TD/R
|
13.0
|
|
ТС
|
4.1
|
|
MSOP*
|
27.0
|
|
ШВАБРА
|
10.0
|
|
Инициализация передачи)TI (: время от приложенного напряжения включения питания до начального перемещения затвора.
ДО (переносить в открытое положение): время срабатывания затвора с 20%-ной экспозиции до 80%-ной, которое измеряется ходом затвора в 1/2 дюйма.
TD/R (задержка передачи/спуск): время от снятия удерживающего напряжения или импульса до начала закрывания затвора.
TC (закрытие передачи): время закрытия затвора с 80%-ной до 20%-ной экспозиции.
MSOP* (Минимальное время открытия затвора): минимальное время открытия затвора с помощью MOP от контроллера затвора OBS-C1.
MOP (Минимальный импульс открытия): минимальная длительность импульса контроллера OBS-C1.
|
Контроллер фотоэлектрического затвора OBS-C1 используется для управления одноканальным фотоэлектрическим затвором или другим оборудованием с электромагнитными катушками. Он может быть подключен к фотоэлектрическому затвору Oeab OBS-P1 и другим токовым и импульсным приводам, совместимым с этим интерфейсом.
|
модель
|
OBS-C1
|
|
стандарт
|
76.0*74.2*47.0 мм (без ручки)
|
|
Выходное напряжение
|
Постоянный ток 12 В
|
|
Интерфейс соединителя
|
6-контактный разъем XS2 (M8)
|
|
Коммуникационный разъем
|
Интерфейс USB
|
|
Внешняя триггерная клемма
|
SMA
|
|
приложение
|
Источник питания 12 В, кабель датчика XS2 длиной 1 метр
|
Техническое описание:
OBS-P1 имеет резьбовое отверстие SM05 с лезвием, поворачивающимся в сквозном отверстии, которое может обеспечить срабатывание затвора за миллисекунду. При нормальных обстоятельствах затвор остается закрытым и откроется только при поступлении импульсного управляющего сигнала. Эта особенность делает его идеальным выбором для применений, требующих пропускания света/блокирования лазерных лучей. Если управляющее напряжение поддерживается на высоком уровне, затвор остается открытым. Когда управляющее напряжение падает ниже порогового значения, затвор немедленно закрывается. Скорость и частоту срабатывания затвора можно регулировать с помощью контроллера OBS-C1 (приобретается отдельно).
Контроллер фотоэлектрического затвора OBS-C1 используется для привода и управления одноканальным фотоэлектрическим затвором или другим оборудованием с электромагнитными катушками. Для удобства использования он оснащен основанием, которое может быть установлено непосредственно на оптическую платформу. Питание контроллера можно включать и выключать с помощью кнопочного переключателя. Авиационный разъем M8 на задней панели может быть подключен к фотоэлектрическому затвору Oeabt OBS-P1 и другим приводам с токовым и импульсным приводом, совместимым с этим интерфейсом.
Режим управления челноком с помощью одной кнопки контроллера и OLED-дисплея позволяет легко и интуитивно устанавливать каждый режим управления или автоматически управлять срабатыванием фотоэлектрического затвора в соответствии с заданным временем выполнения программы.(С подробными инструкциями по эксплуатации можно ознакомиться, обратившись в службу поддержки клиентов)
Главное меню：
Выбор режима: ручной режим, автоматический режим и режим внешнего запуска；
Настройка затвора: Установите продолжительность открывания и закрывания каждого затвора, фиксированная единица измерения длины равна 100 мс, а продолжительность открывания и закрывания затвора может быть установлена равной произведению n минимальных часов.
Настройки экрана: настройка оттенков серого экрана и настройка времени ожидания перед переходом экрана в спящий режим.
С помощью внешнего триггерного сигнала также можно управлять работой рычага оборудования сторонних производителей. Соединяя несколько OBS-C1 вместе, многоканальные синхронные или асинхронные действия также могут быть реализованы через вход и выход триггерного сигнала.
Сборка:
Пример применения:
Модель OBS-P1
Стандарт: 84.8*57.1*31.1 мм
Описание продукта: интерфейс разъема: 6-контактный разъем XS2 (M8)
Модель OBS-C1
Стандарт: 76.0*74.2*47.0 мм (без ручки)
Описание продукта: выходное напряжение: 12 В постоянного тока;
интерфейс разъема: 6-контактный разъем XS2 (M8);
коммуникационный разъем: интерфейс USB;
внешняя пусковая клемма: SMA;
