Мишени оптического изображения используются для постановки экспериментов по построению плоских изображений. Совместите лазерный лист с передней поверхностью цели, а затем сфокусируйте одну или несколько камер на цели. Цифры и отметки ориентации соотносят одно целевое изображение с другим. При толщине 1 мм задняя поверхность просматривается с минимальной погрешностью. Одно изображение можно преобразовать в другое с помощью целей, используя точки пересечения сетки. Они сконструированы таким образом, что ось вращения расположена вдоль передней грани мишени. Благодаря четкому оптическому обзору цели (и полностью четкому краю) лазерный луч может легко скользить по поверхности цели. Из-за точности целевого изображения записанное изображение можно использовать для оценки разрешения. Используя изображение с высоким разрешением, можно найти функцию растяжения линии, сравнив записанные изображения с «идеальным» изображением с высоким разрешением.

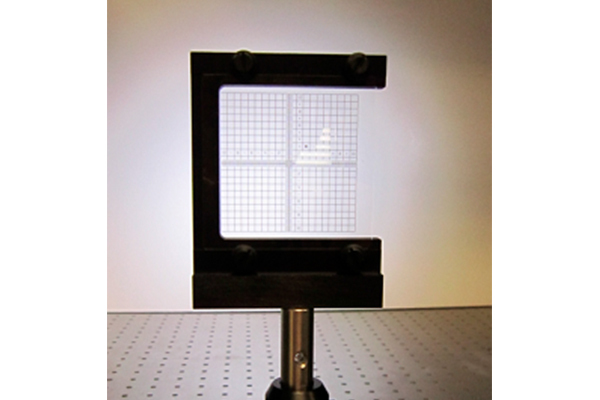

Держатели изготовлены из алюминия и анодированы в черный цвет. Они имеют С-образную форму, так что один из целевых краев «обнажен» (см. Фото). Мишени удерживаются на месте 4 винтами с накатанной головкой из нейлона 8-32, и мишень входит в прорезь на передней стороне держателя. Такая конструкция позволяет легко перемещать лазерный лист вдоль лицевой стороны держателя. Держатель сконструирован таким образом, что ось вращения расположена вдоль передней грани цели (и поэтому в принципе цель может быть повернута на 180 градусов и при этом передняя грань остается на той же глубине). Держатель имеет резьбовое отверстие 8-32 для крепления.
