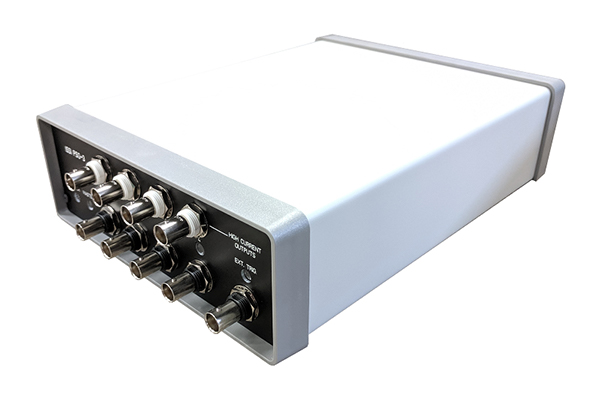

PSG-3 представляет собой четырехканальный цифровой генератор импульсов / задержки, используемый для управления синхронизацией параметров эксперимента и может использоваться в качестве основных часов эксперимента или запускаться (или стробироваться) извне по внешнему событию. PSG-3 заменяет PSG-2 в линейке продуктов ISSI.

Ширина импульса, задержка, частота повторения и другие параметры синхронизации контролируются простым пользовательским интерфейсом (или также любым интерфейсом веб-браузера), а связь осуществляется через Ethernet или USB.

Функции:

• Два двухканальных независимо программируемых генератора импульсов (у каждого PSG-3 всего 4 канала). PSG-3 может производить два отдельных частотных выхода, синхронно или асинхронно.
• Четыре сильноточных выхода уровня TTL расширяют возможности этого генератора, позволяя ему управлять нагрузками с низким импедансом (50 Ом), такими как соленоиды и логика управления, по длинным кабелям.
• HTTP-интерфейс, доступный в браузере
• Дистанционное программирование через Ethernet или USB через простой программный интерфейс (или API на основе HTTP)
• Несколько баз синхронизации (мс, мс)
• Несколько PSG-3 могут быть подключены каскадом для увеличения количества каналов
• Вход запрета BNC (высокий уровень TTL), позволяющий стробировать PSG-3 от внешнего источника.
• Управление пользовательским приложением или запуск внешнего сигнала
• Возможность обновления прошивки через USB
• Максимальная частота запуска 50 МГц (разрешение задержки 20 нс)
• Разделить на N от 1–255
• Входной порог срабатывания 0,05-5,0 В

Идеально подходит для лазерных систем синхронизации, автоматизированного тестирования и приложений с прецизионными импульсами.
