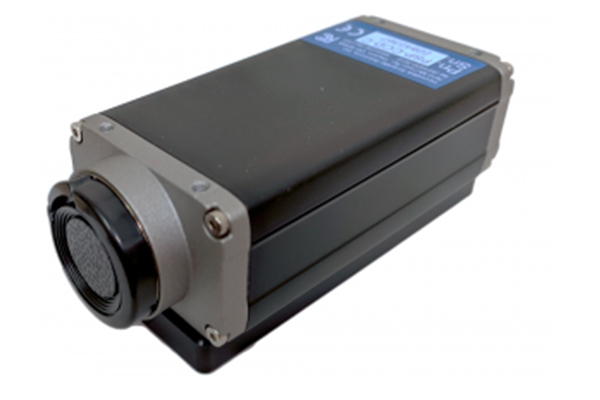

PSP-CCD - это 2-мегапиксельная CCD-камера, используемая для сбора данных о красках, чувствительных к давлению и температуре. Камера небольшая и легкая, что позволяет устанавливать ряд камер в ограниченном пространстве для более крупных моделей и приложений. Связь с PSP-CCD осуществляется через Gigabit Ethernet. Камера поставляется в двух вариантах: с цветным сенсором и монохромным сенсором. Цветная камера используется в приложениях для двоичной PSP и теневой велосиметрии частиц, тогда как монохромная версия используется в монохромных PSP или пленках, чувствительных к поверхностным напряжениям.

Двоичные данные краски, чувствительные к давлению, получают с помощью цветовой матрицы CCD (PSP-CCD-C). Вместо того, чтобы использовать оптические фильтры перед объективом камеры, фильтрация применяется к микросхеме с помощью фильтра Байера. Фильтр Байера отделяет два спектрально разных сигнала от краски, чувствительной к давлению Binary.

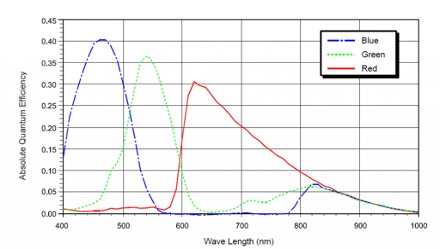

Квантовая эффективность датчика цвета PSP-CCD-C

Спектральный отклик BinaryFIB PSP

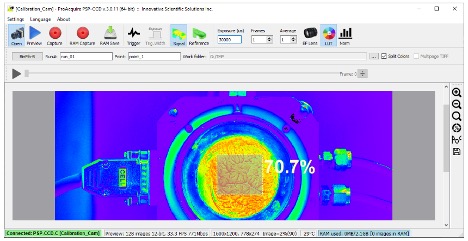

PSP-CCD имеет простой в использовании интерфейс, известный как ProAcquire как для цветной, так и для монохромной платформ. Этот интерфейс, известный как ProAcquire, объединяет все необходимые элементы управления в оптимизированный интерфейс.

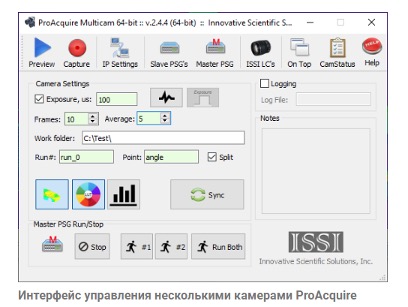

ProAcquire также имеет так называемый «многокамерный» режим. Это дополнительное дополнение к ProAcquire используется для управления несколькими камерами по локальной сети через единый пользовательский интерфейс. Для приложений, в которых требуется плавная синхронизация сбора данных с нескольких камер, необходимо дополнительное программное обеспечение для работы с несколькими камерами.

Техническая документация:

Документ №1

Документ №2
