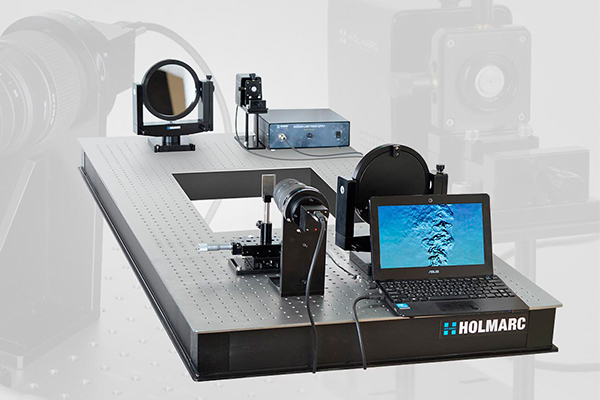

Система Holmarc Schlieren содержит: два алюминизированных параболических зеркала, покрытых оксидом кремния и установленных в карданных креплениях, светодиодный источник света, регулятор кромки ножа и 5-мегапиксельную цифровую камеру USB3.0. Камера используется для того, чтобы сделать фотоснимок постоянным ориентиром. При более низкой интенсивности света комбинация видеокамеры и монитора может лучше улучшить общую систему Schlieren. Используя видео, ваши результаты увеличиваются. Подвесные опоры для параболических зеркал устраняют нежелательное линейное перемещение луча во время регулировки.

Системы визуализации Schlieren предоставляют мощную технику для визуализации изменений или неоднородностей показателя преломления воздуха или других прозрачных сред. он широко используется в авиационной технике для фотографирования воздушного потока вокруг объектов. Приложения для системы Schlieren включают: определение показателя преломления, исследования в аэродинамической трубе, потоков жидкости и воздуха, внутренние свойства стекла, анализ пламени, скорость звука и массу микроскопических частиц.

Мелкомасштабные неравномерности, которые обычно измеряются интерферометрами или аналогичными высокочувствительными методами, также могут быть проверены с помощью шлирен-установок. Любые неоднородности поверхности в прозрачном материале можно визуализировать с помощью системы Шлирена. Небольшие неровности или неровности в структуре вызывают такое же отклонение света, как и в жидкостях.

• Исследование в аэродинамической трубе
• Поток жидкости и воздуха
• Внутренний характер стекла
• Анализ пламени
• Ультразвуковая визуализация
• Визуализация тепловой конвекции

Система визуализации Шлирена полезна для исследований гидродинамики, поскольку они чувствительны к изменениям и не мешают потоку. Они также используются для изучения оптических сред и изменений показателя преломления в материале. Чаще всего шлирен-системы применялись для визуализации различных предметов, таких как полосы в выдувном стекле, вдыхание людей и животных, ударные волны от самолета в полете и тепло, исходящее от системы.

Еще одно важное применение системы Шлирена - визуализация тепловой конвекции.  В основном на энергетические вопросы, такие как тепловой поток в зданиях, отвечает шлирен-метод. Интересным примером являются сельскохозяйственные испытания тепловой конвекции, показанные на рисунке. Можно было визуализировать даже небольшую тепловую конвекцию на растениях.

Компоненты

1. Источник света - галоген или светодиод.

2. Параболические зеркала - устанавливаются на карданное крепление, позволяет пользователю направлять луч в любом желаемом направлении.

3. Кромка ножа - регулируемая по всем трем осям.

4. Простое зеркало - первая поверхность для отражения изображения в удобном для просмотра месте.

5. Обзорный экран - рассеивающий экран диаметром 200 мм.

6. Блок формирования изображения - USB 2.0 5MP 1 / 2,5-дюймовая ПЗС-камера с оптическим зумом.
