Кристаллическая структура

Моноклиника, Точечная группа 2

Параметры решетки

a=7,116 Å, b=4,993 Å, c=6,508 Å, β=105,6°, Z =2

Температура плавления

726°C

Твердость по Моосу

5 – 5,5

Удельная теплоемкость

0,5 Дж/гм-К при 330К

Термическое расширение

4,8x10^-5[X]; 4,4x10^-6[Y]; -2,69x10^-5[Z]

Плотность

5,033 г/см³

Диапазон передачи

286-2500 нм (Transmission Curve@200-800nm, Thin BiBO, T=2.0mm)

Коэффициенты NLO

d11=2,53pm/V, d12=2,93pm/V, d13=-1,93pm/V, d14=1,63pm/V, d25=1,67pm/V, d26=3,48 pm/V
d35=-1,58pm/V, d36=1,67pm/V
(определяется в главных оптических осях xyz: nz> ny> nx, x-1, y-2, z-3)

Показатели преломления

@539,75 нм: nx = 1,7874, ny = 1,8190, nz = 1,9620
@1079,5 нм: nx = 1,7569, ny = 1,7835, nz = 1,9166

Уравнения Селлмейера

(λ в µм)

nx²=3,0740+0,0323/(λ²-0,0316)-0,01337λ²
ny²=3,1685+0,0373/(λ²-0,0346)-0,01750λ²
nz²=3,6545+0,0511/(λ²-0,0371)-0,0226λ²

Искажение волнового фронта

менее λ / 8 при 633 нм

Чистая апертура

> 90% центральной площади

Плоскостность

λ / 8 @ 633 нм

Качество поверхности

10/5 в соответствии с MIL-O-13830A

Параллельность

лучше 20 угловых секунд

Угловой допуск

Δθ <+/- 0,25 °, Δφ <+/- 0,25 °

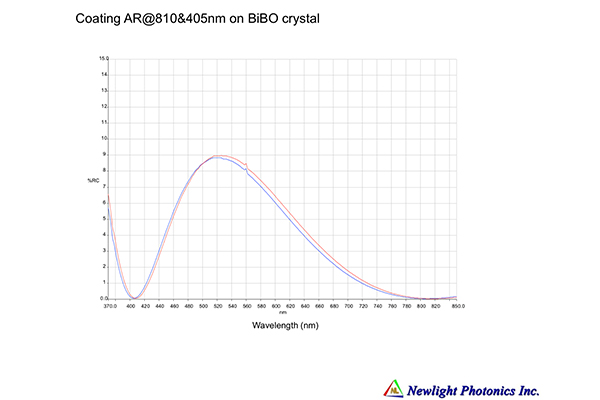

Покрытие

AR @ 405/810 нм для кристаллов SPDC с накачкой 405 нм

Без покрытия для насосов, отличных от 405 нм, если покрытие не указано.

Деталь No

Описание

Длина волны

NCBiBO5050-405(I)-HA3

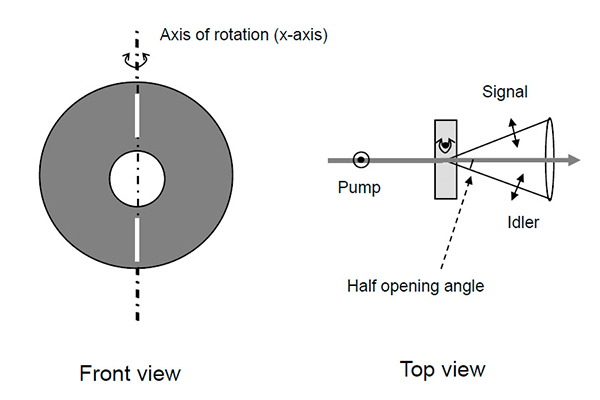

Кристалл BiBO, размер 5x5x0,5 мм, вырез для типа I, согласованный по фазе SPDC с накачкой 405 нм с половинным углом раскрытия 3 градуса, с AR покрытием

Насос: 405 нм

NCBiBO5100-405(I)-HA3

Кристалл BiBO, размер 5x5x1,0 мм, вырез для типа I, согласованный с фазой SPDC с накачкой 405 нм с половинным углом раскрытия 3 градуса, сAR покрытием

Насос: 405 нм

NCBiBO5200-405(I)-HA3

Кристалл BiBO, размер 5x5x2,0 мм, вырез для типа I, согласованный с фазой SPDC с накачкой 405 нм с половинным углом раскрытия 3 градуса, с AR покрытием

Насос: 405 нм

NCBiBO5300-405(I)-HA3

Кристалл BiBO, размер 5x5x3,0 мм, вырез для типа I, согласованный по фазе SPDC с накачкой 405 нм с половинным углом раскрытия 3 градуса, с AR покрытием

Насос: 405 нм

NCBiBO5050-355(I)-HA3

Кристалл BiBO, размер 5x5x0,5 мм, вырез для типа I, согласованный с фазой SPDC, накачанный на 355 нм с половинным углом раскрытия 3 градуса, с ARпокрытием

Насос: 355 нм

NCBiBO5300-343(I)-UC

Кристалл BiBO, размер 5x5x3,0 мм, вырезанный для неколлинеарного типа I, согласованный по фазе, SPDC с накачкой 343 нм, без покрытия

Насос: 343 нм

NCBiBO5050-390(I)-HA3

Кристалл BiBO, размер 5x5x0,5 мм, вырез для типа I, согласованный с фазой SPDC, накачиваемый на 390 нм с половинным углом раскрытия 3 градуса, с просветляющим покрытием

Насос: 390 нм

NCBiBO5300-775(I)

Кристалл BiBO, размер 5x5x3,0 мм, вырезанный для коллинеарной фазы типа I, согласованный с SPDC с накачкой 775 нм, с AR покрытием

Насос: 775 нм

NCBiBO5500-775(I)

Кристалл BiBO, размер 5x5x5,0 мм, разрез для коллинеарной фазы типа I, согласованный с SPDC с накачкой 775 нм, с AR покрытием

Насос: 775 нм
