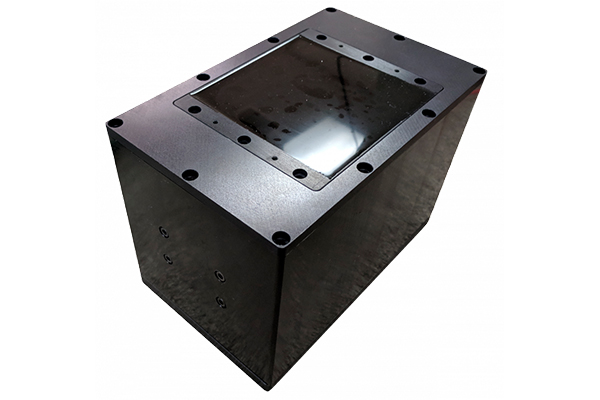

Миниатюрная система S3F представляет собой небольшую упакованную систему визуализации S3F для измерения поперечных сил объекта, движущегося по поверхности. В нем используется камера с высоким разрешением и встроенная светодиодная матрица для изображения слоя пленки, чувствительной к поверхностным напряжениям (S3F), полимеризованной на стеклянном окне. Слой S3F содержит флуоресцентные частицы, которые деформируются под действием сдвигающих нагрузок, обеспечивая векторы сдвига.

Система имеет активную измерительную область 2,5 x 2,5 дюйма с пространственным разрешением 1-2 мм. Размер делает систему идеальной для небольших испытаний насекомых или измерения следов мелких животных / рептилий. Слой S3F может быть изготовлен с заданным диапазоном сдвига для различных применений. Сменную верхнюю оконную раму можно приобрести отдельно, если требуются дополнительные слои с различными диапазонами сдвига и давления.

Векторы сдвига следа паука, захваченные системой Mini S3F

Техническая документация:

Документ №1
