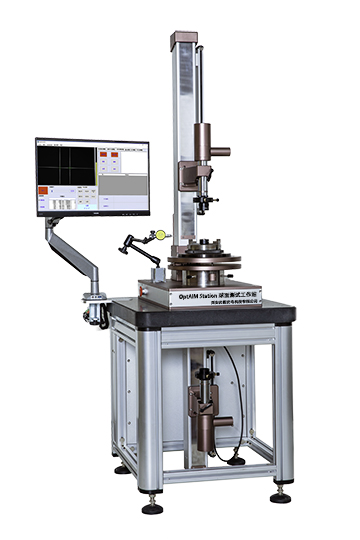

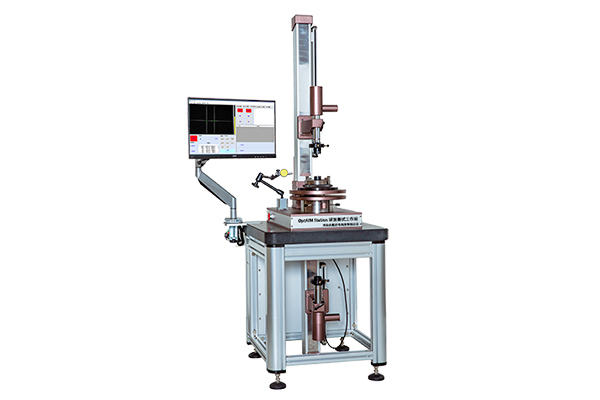

В последние годы для удовлетворения постоянно растущих требований к формированию изображений оптической системы появляется все больше и больше приложений сложных оптических систем, которые также требуют более высоких требований к установке, калибровке, тестовой способности и целостности. Специализированный тестер эксцентриситета, фокометры и другие контрольно-измерительные приборы были очень точными и имеют очень хорошие возможности для тестирования. Но эти специализированные инструменты не могут удовлетворить требованиям всестороннего тестирования, тестовой емкости и эффективности тестирования. В этом контексте мы разработали рабочую станцию для тестирования линз OptAIM Station.
Основанная на технологии высокоточной фотоэлектрической автоколлимации, сложной технологии сервоуправления и технологии точной флотации, станция OptAIM использует рабочий режим верхней и нижней испытательной оси и может одновременно проверять верхнюю и нижнюю оптические линзы. Эффективность теста значительно увеличивается при использовании в сложных многолинзовых оптических системах. Помимо стандартной регулировки эксцентриситета, фокусного расстояния и тестов кривизны, система также может измерять эксцентриситет группы линз и повторно тестировать откалиброванную группу линз с дополнительным угловым преобразователем в соответствии с алгоритмом, разработанным нашей компанией. В частности, регулировку эксцентрика можно выполнить однократной регулировкой верхней и нижней линз.
OptMaster, прикладное программное обеспечение, используемое исключительно в OptAIM Station, объединяет наиболее часто используемые функции OptAIM Station, такие как проверка эксцентриситета, проверка фокусного расстояния, проверка радиуса кривизны и т. д., и снабжена соответствующим портом для обработки данных. Благодаря встроенным программным настройкам параметров OptMaster прост в использовании. Кроме того, программное обеспечение также имеет функции отображения в реальном времени двухосных мишеней, автоматического определения местоположения изображения, определения цели MTF и представления списка результатов испытаний. Это может прекрасно помочь выполнить соответствующие тесты.
|
Модель
|
OptAIM Station-500（-E）
|
OptAIM Station -1000（-E）
|
OptAIM Station -2000（-E）
|
|
Режим измерения
|
Пропускание/Отражение
|
|
Диапазон измерения центровки
|
Пропускание
|
±3~±500 мм（RC）
|
±3~±1000мм（RC）
|
±3~±2000 мм（RC）
|
|
Отражение
|
±3~±500 мм（EFL）
|
±3~±1000мм（EFL）
|
±3~±2000 мм（EFL）
|
|
Количество измерительных головок
|
2
|
|
Максимальная апертура образца
|
400 мм
|
|
Точность измерений
|
±1"/±0.5 мкм
|
|
EFL
|
Диапазон
|
±3~±500 мм
|
±3~±1000 мм
|
±3~±2000 мм
|
|
Точность
|
@3~25 мм 0.1%~0.3%
|
|
@25~500 мм 0.03%~0.1%
|
|---|
|
NA
|
@500~1000 мм 0.1%~0.3%
|
|---|
|
BFL
RC
|
Повторяемость
|
0.02%~0.2%
|
|
Точность
|
0.03%~0.3%
|
|
Диапазон
|
±3~±500 мм
|
|
MTF
|
Апертура образца
|
5~30 мм
|
|
Образец EFL
|
10~80 мм
|
|
Повторяемость
|
±0.02
|
|
Точность
|
±0.05
|
|
Держатель образца
|
Стол на воздушной подушке，3-кулачковый держатель，регулировка по 4 оям
|
|
Измерительная стойка
|
Верхнее положение
|
500 мм
|
|
Нижнееположение
|
250 мм
|
|
Управление положением измерительной стойки
|
Электрический привод
|
|
Управление воздушным подвесом
|
Ручное, электрическое
|
|
Овещение
|
Холодный свет
|
|
Вес
|
100 кг
|
|
Размер
|
500×600×1800 мм
|
