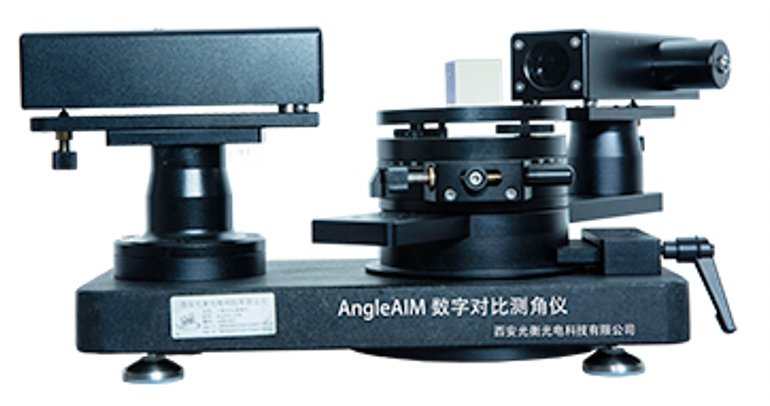

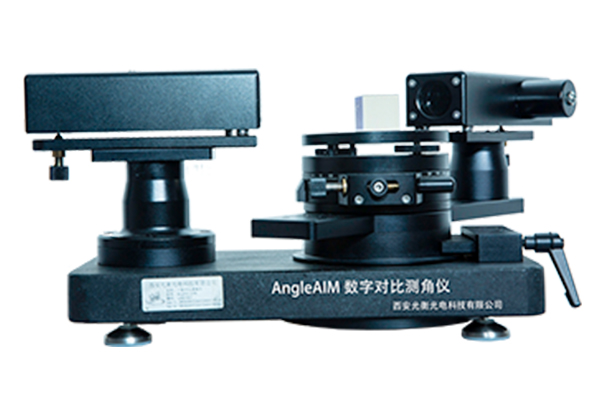

Гониометр серии AngleAIM, разработанный и произведенный Xi'an Optical Metrology Co., Ltd., может выполнять абсолютное измерение любого двугранного угла от 0 ° до 180 ° и любого трехмерного угла поворота от 0 ° до 360 ° с использованием технологий перемещения оптической платформы на аэростатических подшипниках и высокоточной фотоэлектрической автоколлимационной технологии. Изображение объекта можно легко наблюдать с помощью гониометра серии AngleAIM с профессионально разработанным прикладным программным обеспечением. Программа проста в эксплуатации, особенно эффективна при измерении тестируемого объекта с меньшим оптическим отражателем, а также может быстро позиционировать и измерять изображение. Кроме того, гониометр серии AngleAIM может использоваться для измерения угла изгиба луча оптического устройства и показателя преломления оптического материала за счет оснащения модулем измерения пропускания. Эта серия продуктов в основном применяется для высокоточных испытаний прямоугольной призмы, пятиугольной призмы, многоугольной призмы и других оптических призм, а также всех видов прецизионных измерительных блоков. Серия продуктов также может использоваться для высокоточной отладки оптических систем и может осуществлять точное позиционирование пространства оптического устройства.
GoniPro - это программное обеспечение для сбора данных, специально разработанное для AngleAIM, оно может осуществлять в реальном времени и быстрое считывание результатов измерения гониометра и наблюдение в реальном времени оптического изображения тестируемого объекта, сформированного с помощью фотоэлектрического автоколлиматора в области отображения изображения. И он также может сохранять данные после измерения. С помощью GoniPro гониометр AngleAIM может измерять любой угол в диапазоне от 0 до 360 ° с точностью измерения 1 секунда.
Кроме того, автоколлимация AngleAIM также может использоваться как цифровой фотоэлектрический автоколлиматор и отдельно, а поворотный стол с воздушным подшипником может использоваться в большем количестве производственных и испытательных случаев в качестве устройства для определения угла. Эта гибкость позволяет AngleAIM делать больше количество разнообразных измерений в прецизионной оптике и механике, например, сверхточное измерение углов, но с небольшим рабочим диапазоном (автоколлиматор), широкое, но высокоточное устройство для создания угла (поворотный стол с воздушным подшипником).
Конечно, все функции не должны работать без помощи программного обеспечения GoniPro, которое специально разработано для этой серии продуктов с концепцией лаконичности и интуитивности. Оно также объединяет самые универсальные функции и некоторые специальные функции для обеспечения точности и безупречной работы.
Измерительный гонниометр:
Модель
|
GoniAIM Pro
|
GoniAIM Base
|
GonioAIM Mac
|
Разрешение, секунды
|
0.041
|
0.24
|
1
|
Повторяемость, секунды
|
±0.5
|
±1
|
10
|
Точность, секунды
|
±1
|
±3
|
20
|
Диапазон измерений
|
Двугранный угол 0°~180°
|
Произвольный угол 0°~360°
|
Диаметр поворотного стола
|
200 мм
|
Фокусное расстояние автоколлиматора
|
200 мм
|
Апертура автоколлиматора
|
30 мм
|
Расход воздуха
|
80 л/мин
|
NA
|
Вес
|
45 кг
|
30 кг
|
Интерфейс
|
DB62、USB2.0
|
USB2.0
|

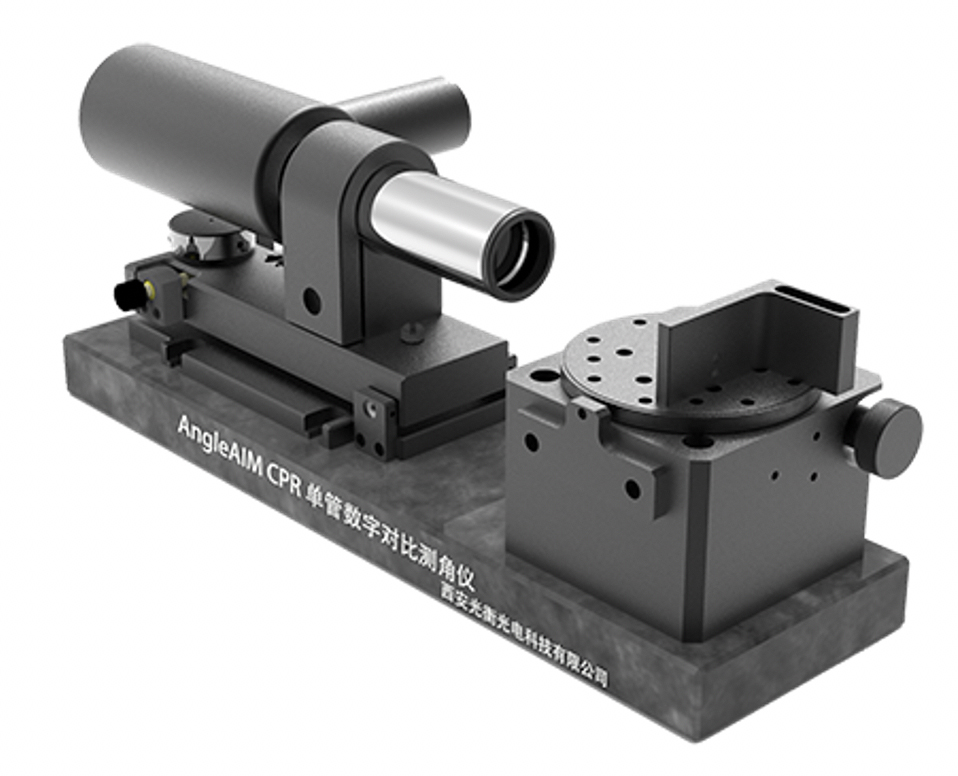

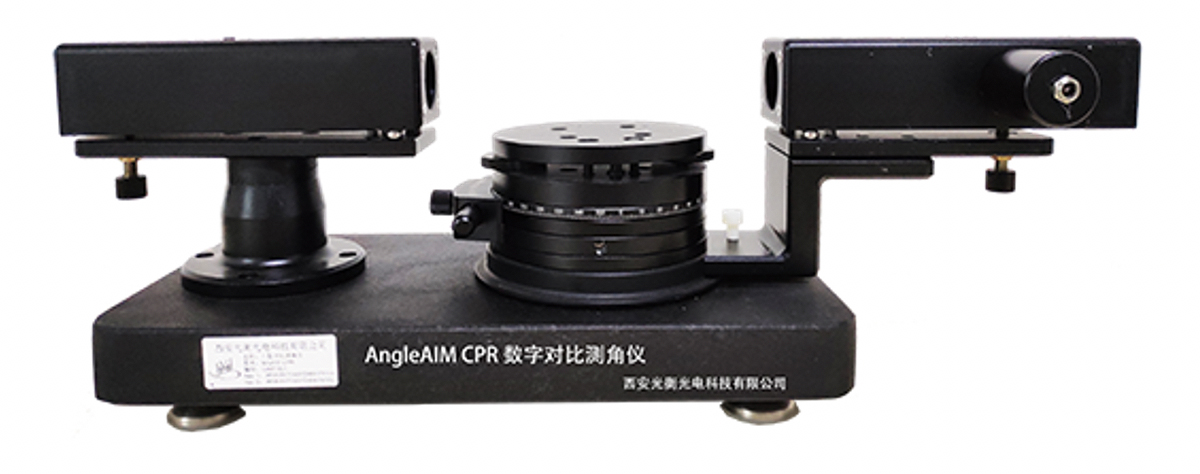

Угломер:
Модель
|
Разрешение
|
Повторяемость
|
Точность
|
Диапазон
|
Диаметр стола
|
Автоколлиматор
|
Интерфейс
|
Фокусное расстояние
|
Апертура
|
AngleAIM CPR
|
0.1"
|
±0.5"
|
±1"+δ
|
0°~180°
|
100 мм
|
100 мм
|
27 мм
|
USB2.0
|
