По сравнению с обычными визуальными фокометрами, цифровые фокометры серии FocusAIM отличаются высокой точностью, хорошей воспроизводимостью и высокой скоростью. Оптическая цель может наблюдаться интуитивно с помощью измерительного программного обеспечения AutoFocusPro, что значительно упрощает работу. При использовании измерительного программного обеспечения AutoFocusPro на результат теста не влияют антропогенные факторы, а результат измерения можно быстро проанализировать и сохранить. Благодаря богатым настройкам параметров программное обеспечение может тестировать различные продукты и фокометр больше подходит для массового производства объективов. Он удовлетворяет все более высоким требованиям к испытаниям точности оптических компонентов и систем в последние годы.
Обладая стабильной производительностью и высокой надежностью, фокометр серии FocusAIM, разработанный Xi'an Optical Metrology Co., Ltd., представляет собой цифровой фокометр с компьютерным управлением, который может выполнять высокоточные и высокоэффективные испытания фокусного расстояния для различных продуктов. С дополнительным модулем проверки эксцентриситета, прибор выполняет функции для проверки пропускания и отражения линз, объективов и сборок линз, а также может проверять параллельность стекла, угол плоского клина и т. д.
Фокометр серии FocusAIM, разработанный Xi'an Optical Metrology Co., Ltd., может точно тестировать основные параметры объективов, включая эффективное фокусное расстояние (EFL), заднее фокусное расстояние (BFL), фокусное расстояние от фланца (FFL), эксцентриситет и радиус кривизны (RC) и проверять параллельность оптически поверхностей, угол плоского клина и другие параметры.
Программное обеспечение AutoFocusPro — это программное обеспечение для сбора и обработки данных, специально разработанное для автоматического фокусометра серии FocusAIM. Программное обеспечение объединяет функции измерения эффективного фокусного расстояния (EFL), заднего фокусного расстояния (BFL), радиуса кривизны (RC) и фланцевого фокусного расстояния (FFL) объектива и оптической системы, сбор, сохранение и обработка данных.

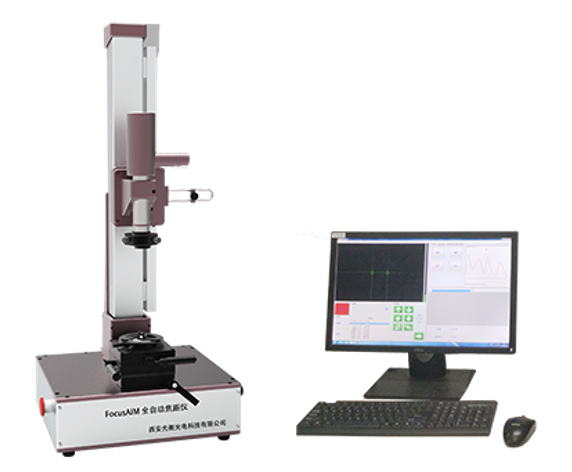

Автофокометр FocusAIM-V.
Область измерений:
- EFL
- BFL
- RC
- Соосность
- Параллелизм
- Центровка
|
Модель
|
FocusAIM-V500
|
FocusAIM-V1000
|
FocusAIM-V2000
|
|---|
|
Оптическая ось
|
Вертикальная
|
|---|
|
Эфективное фокусное расстояние
|
Диапазон измерений
|
±3~±500 мм
|
±3~±1000 мм
|
±3~±2000 мм
|
|---|
|
Повторяемость
|
0.03%~0.2%
|
|---|
|
Точность
|
@3~25 мм 0.1%~0.3%
|
|---|
|
@25~500 мм 0.03%~0.1%
|
|
NA
|
@500~1000 мм 0.1%~0.3%
|
|
Обратный фокус, Радиус кривизны
|
Диапазон измерений
|
±3~±500 мм
|
|---|
|
Повторяемость
|
0.02%~0.2%
|
|---|
|
Точность
|
0.05%~0.3%
|
|---|
|
Параллелизм
|
1″
|
|---|
|
Максимальная апертура образца
|
80 мм
|
|---|
|
Частотно-контрастная характеристика (MTF)
|
Апертура образца
|
5~30 мм
|
|---|
|
Повторяемость
|
±0.02
|
|---|
|
Точность
|
±0.05
|
|---|
|
Освещение
|
Холодный свет 546,1 нм/Светодиодный источник света
|
|---|
|
Размеры
|
500×400×1100 мм
|
|---|

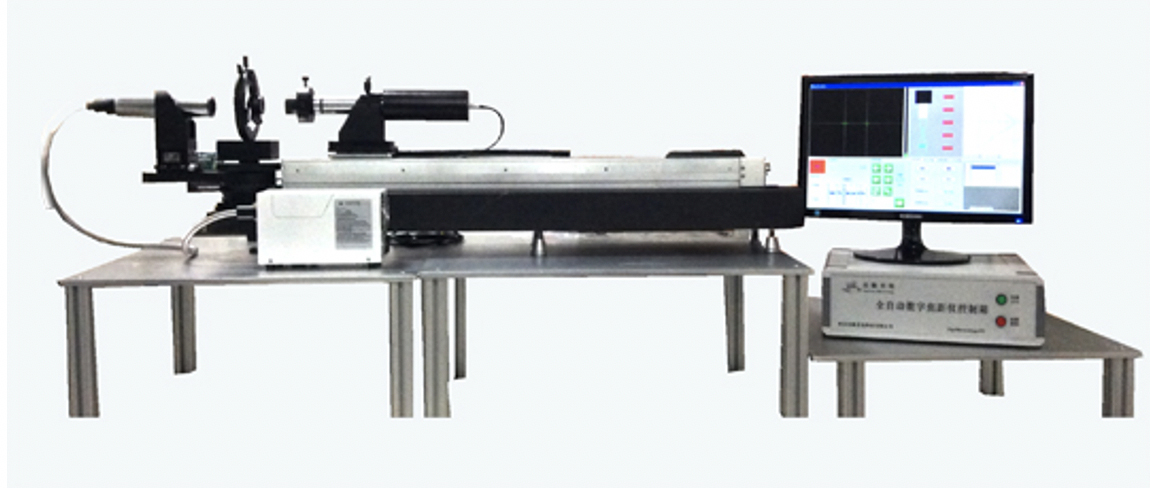

Автофокометр FocusAIM-H.
Область измерений:
- EFL
- BFL
- RC
- MTF
- Параллелизм
|
Модель
|
FocusAIM-H500
|
FocusAIM-H1000
|
FocusAIM-H2000
|
|---|
|
Оптическая ось
|
Горизонтальная, поворот светового пути
|
|---|
|
Эфективное фокусное расстояние
|
Диапазон измерений
|
±3~±500 мм
|
±3~±1000 мм
|
±3~±2000 мм
|
|---|
|
Повторяемость
|
0.03%~0.2%
|
|---|
|
Точность
|
@3~25 мм 0.1%~0.3%
|
|---|
|
@25~500 мм 0.03%~0.1%
|
|
NA
|
@500~1000 мм 0.1%~0.3%
|
|
Обратный фокус, Радиус кривизны
|
Диапазон измерений
|
±3~±500 мм
|
|---|
|
Повторяемость
|
0.02%~0.2%
|
|---|
|
Точность
|
0.05%~0.3%
|
|---|
|
Параллелизм
|
1″
|
|---|
|
Максимальная апертура образца
|
80 мм
|
|---|
|
Частотно-контрастная характеристика (MTF)
|
Апертура образца
|
˂30 мм
|
|---|
|
Повторяемость
|
±0.02
|
|---|
|
Точность
|
±0.05
|
|---|
|
Освещение
|
Холодный свет 546,1 нм/Светодиодный источник света
|
|---|
|
Размеры
|
1350×300×460 мм
|
|---|

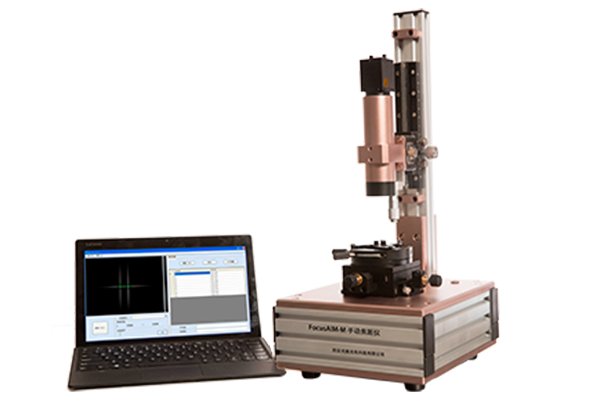

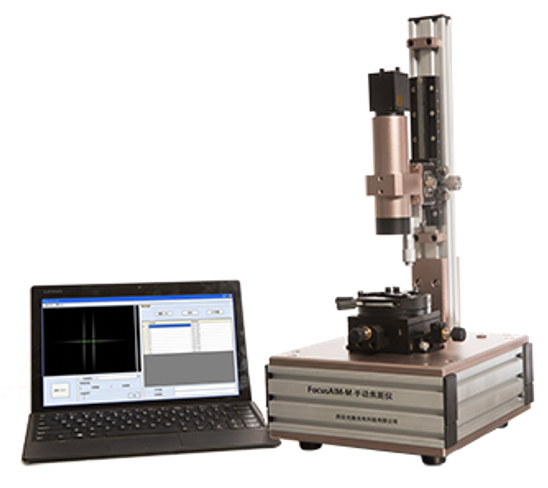

Ручной фокометр FocusAIM-M.
Область измерений:
|
Модель
|
FocusAIM-М100
|
FocusAIM-М200
|
FocusAIM-М500
|
|---|
|
Оптическая ось
|
Вертикальная
|
|---|
|
Эфективное фокусное расстояние
|
Диапазон измерений
|
-60~-3 мм；+3~100 мм
|
-60~-3 мм；+3~100 мм
|
-60~-3 мм；+3~100 мм
|
|---|
|
Повторяемость
|
0.02%~0.2%
|
|---|
|
Точность
|
@3~25 мм 0.1%~0.3%
|
|---|
|
@25~100 мм 0.03%~0.3%
|
@25~100 мм 0.03%~0.3%
|
@25~100 мм 0.03%~0.3%
|
|
Параллелизм
|
1″
|
|---|
|
Максимальная апертура образца
|
50 мм
|
80 мм
|
|---|
|
Освещение
|
Холодный свет 546,1 нм/Светодиодный источник света
|
|---|
